Adapter Camlock cho Cơ chế Khóa Ống Rigid có File FreeCAD
Thiết kế lại adapter camlock cho Rigid từ ý tưởng SHOPVAC do bản gốc không khớp. Phiên bản này dùng cơ chế khóa ống riêng biệt, tối ưu bằng vật liệu PETG và lớp in mỏng hơn để tăng độ bền và dẻo dai, khắc phục nhược điểm của bản gốc.
Mô tả
Tui thích cái ý tưởng và thiết kế của SHOPVAC (50mm) CAMLOCK CONNECTORS WITH MAGNETIC CATCH của PeterH, nhưng sau khi in bằng PLA với lớp dày 0.3mm, cái đầu nối ống và adapter đực lại không khớp với nhau. Nên tui đã thiết kế lại cái adapter đực (dùng kích thước được cung cấp) bằng FreeCAD để nó khớp và dùng thiết kế đó để làm phiên bản của tui cho cái cơ chế giữ ống của Rigid.

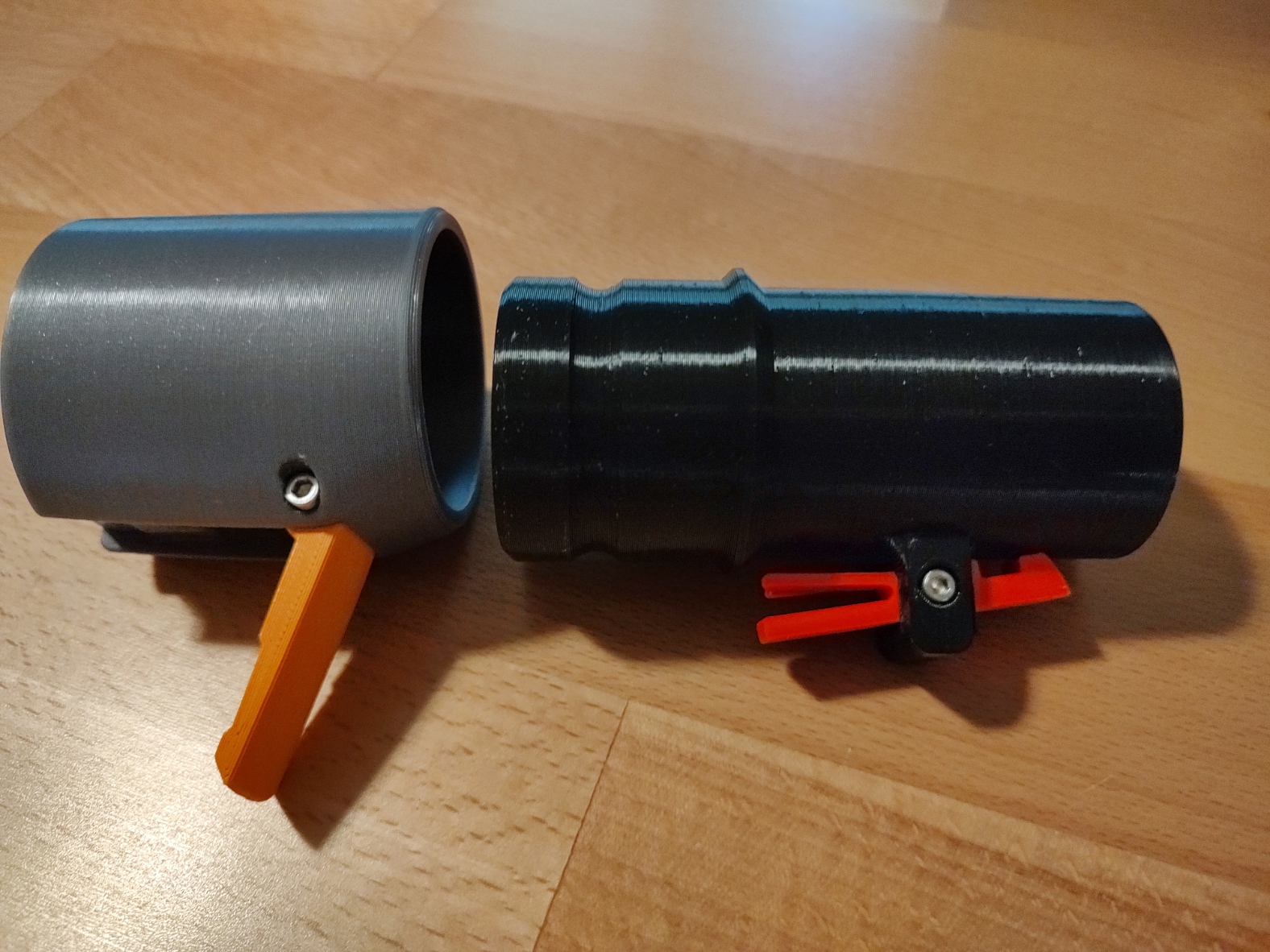

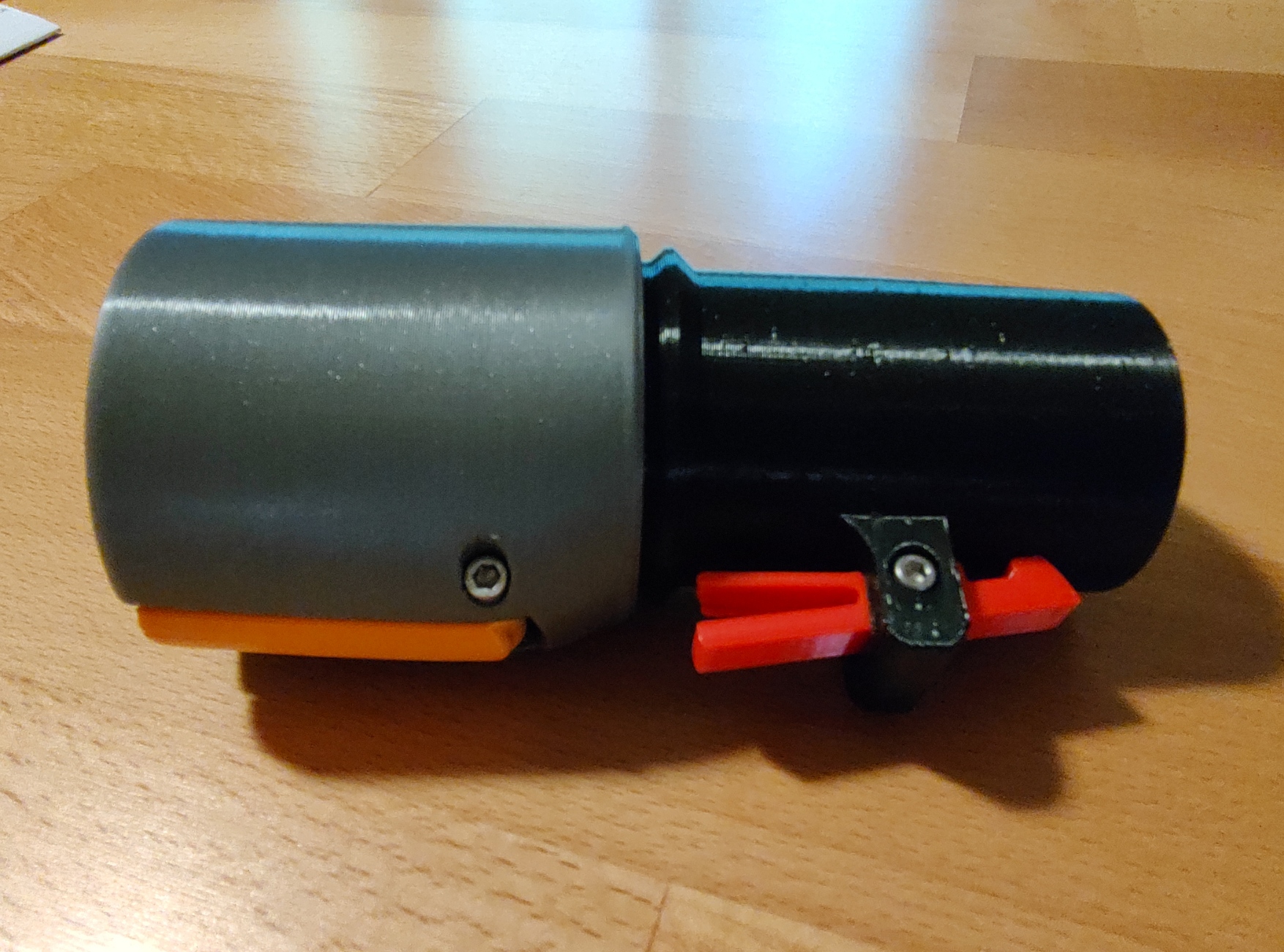

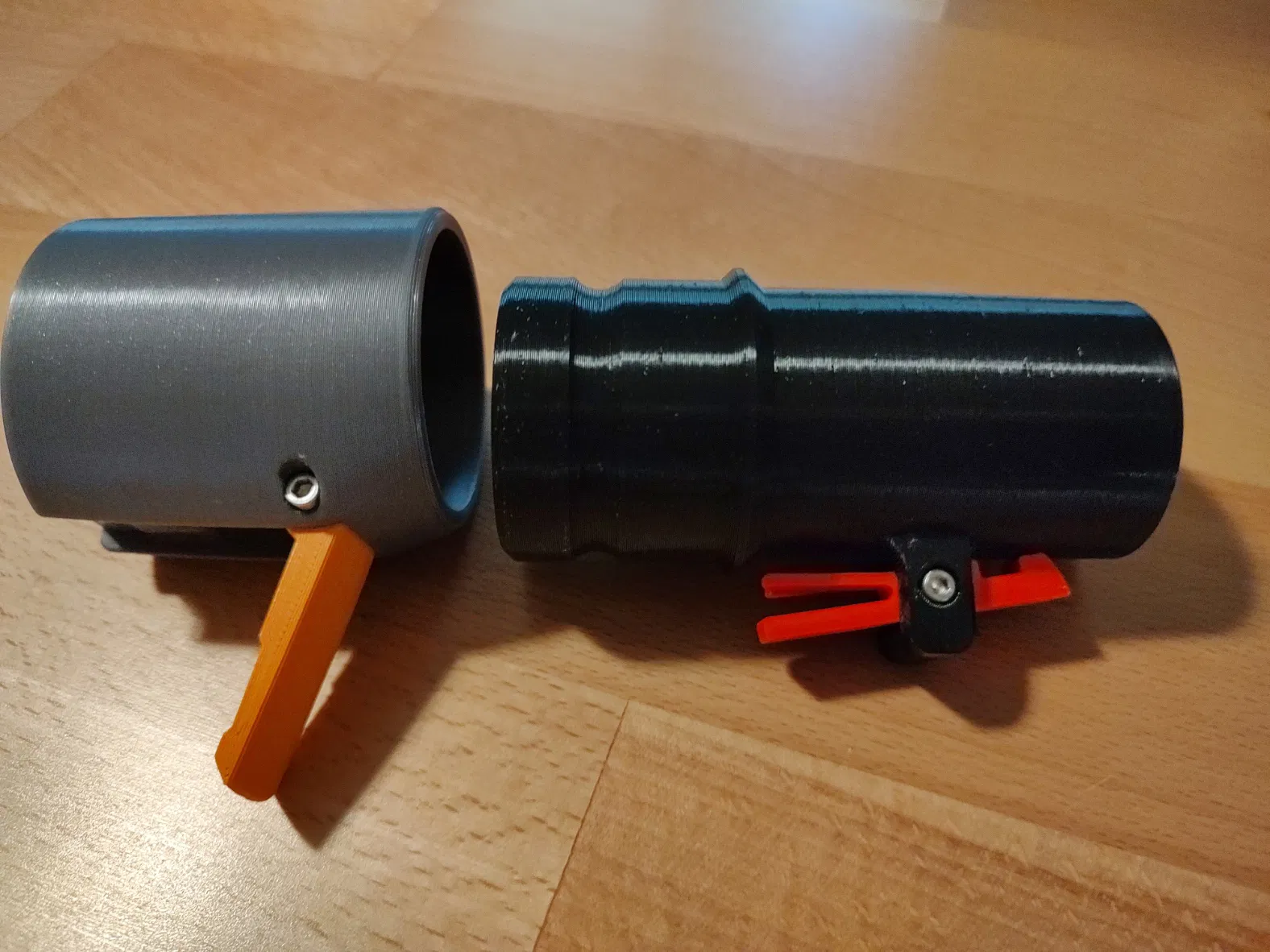

Cái cơ chế của Rigid lúc trước xài không ổn lắm sau một thời gian và chỉ làm được nếu đúc khuôn. Tui thiết kế phiên bản của tui với một cái móc rời xoay trên trục vít. Cái móc này in bằng lớp dày 0.2mm và bằng PETG để nó dẻo hơn và không bị cong vênh như PLA theo thời gian.
Tui không dùng nam châm gắn sẵn vì không có loại nào vừa, và tới giờ thì xài cũng tốt, nhưng thời gian sẽ trả lời nếu nó còn ổn không.
