Bộ dẫn hướng và làm sạch sợi in - The Cleanling

Thông tin cơ bản

Đây là bộ dẫn hướng luồng sợi in có chức năng làm sạch, bạn có thể sử dụng nó khi đang dùng những thứ như là AMS Saver tuyệt vời được tạo bởi madizmo (https://makerworld.com/en/models/156593#profileId-171555).

Tôi đã tạo ra bộ dẫn hướng luồng sợi này vì tôi hơi lo lắng rằng ống PTFE "cạnh sắc" có thể bị kẹt bởi luồng sợi in ở cạnh hoặc ở một vị trí nào đó trên cuộn sợi.

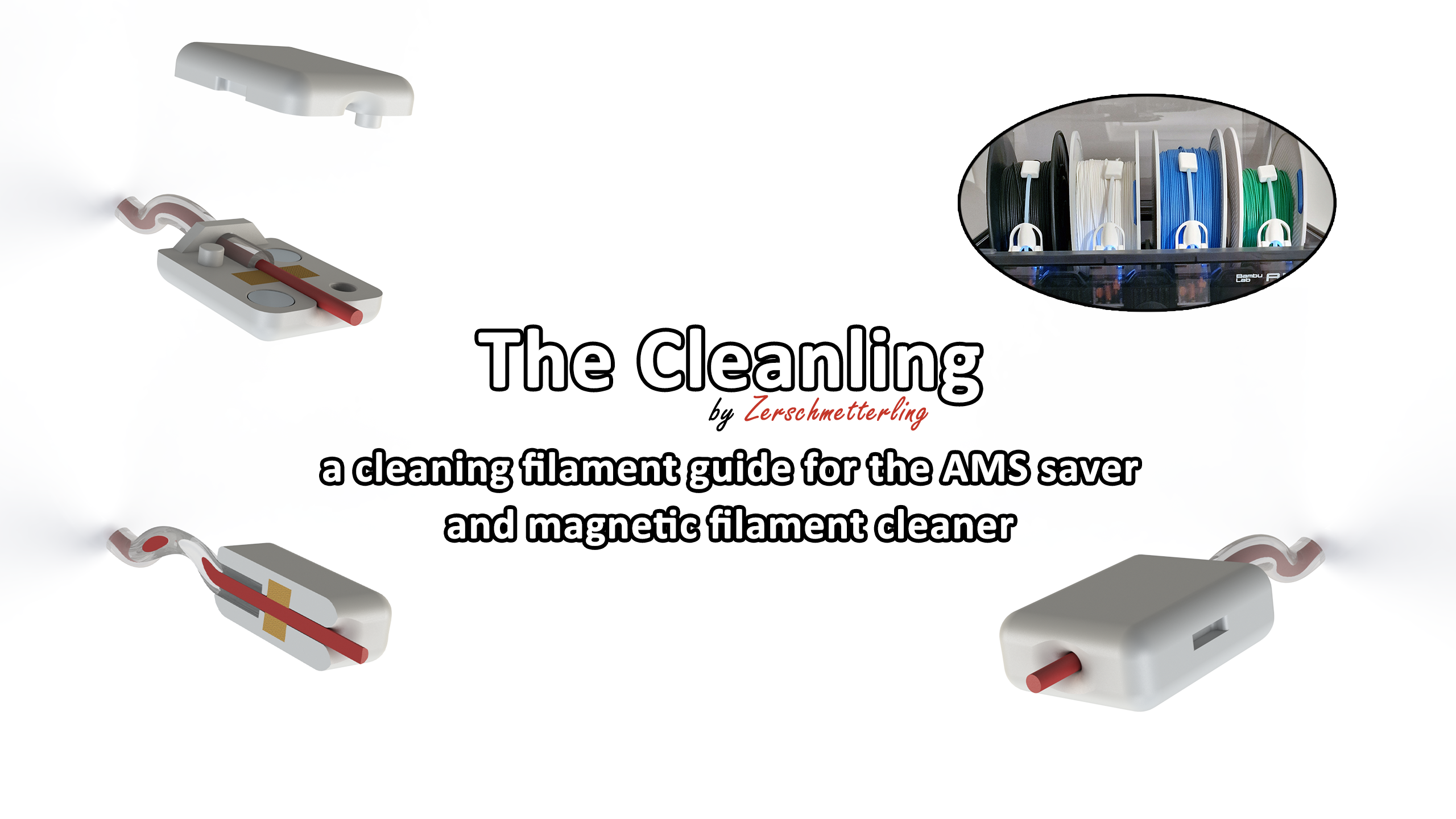

Sau đó, tôi tự nghĩ ... tại sao không làm sạch luồng sợi cùng một lúc - một bộ dẫn hướng luồng sợi và làm sạch bằng nam châm?

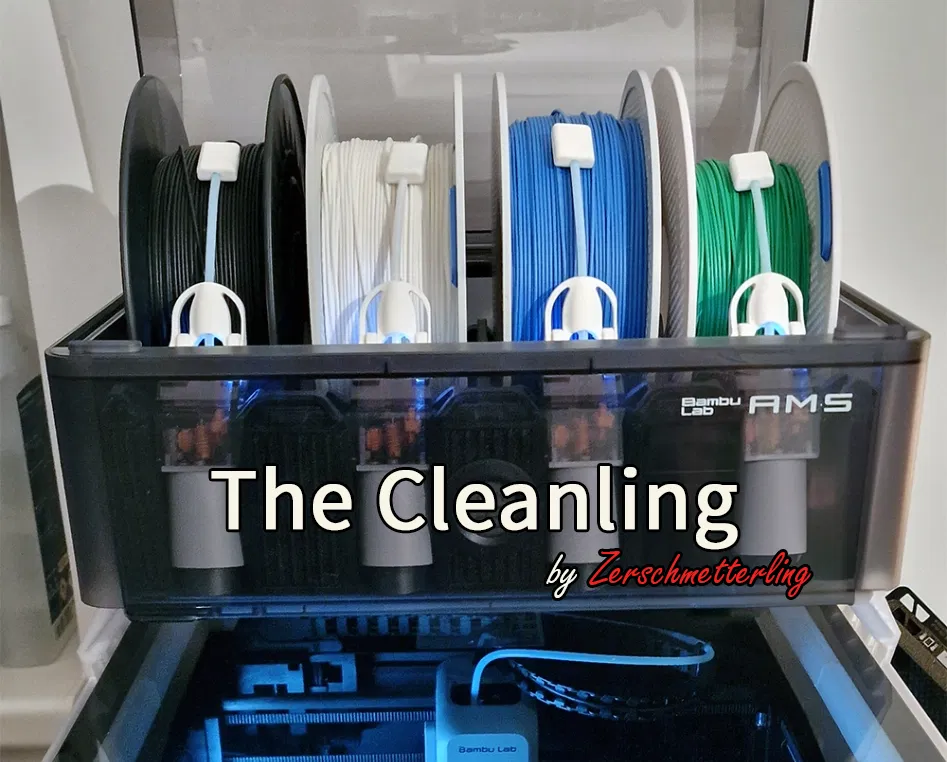

Vì vậy, đây là bộ dẫn hướng luồng sợi làm sạch có tên là "The Cleanling" - và vì tôi ghét phải cắt miếng bọt biển theo kích thước cụ thể ... nên có thêm một công cụ cắt bọt biển (tùy chọn) nữa :)

Thông tin mô hình

Một "Cleanling" (nghe tên lạ ha...) bao gồm các thành phần sau:

• 1x Phần trên (_CleaningFilamentGuideForAMSTop.STL)
• 1x Phần dưới (_CleaningFilamentGuideForAMSBottom.STL)
• 4x Nam châm Neodym (5x3 mm) (ví dụ: https://www.amazon.de/GoldRock-Neodym-Magnet-K%C3%BChlschrank-Magnettafel/dp/B0BMZX8FV3)
• 2x Miếng bọt biển cắt ra từ tấm bọt biển (ví dụ: https://www.amazon.de/Spontex-Schwammtex-Schwammt%C3%BCcher-8-St%C3%BCck/dp/B00DZFP9K8/)

Bạn cần một "Cleanling" cho mỗi AMS Saver, điều này thường có nghĩa là bạn cần bốn cái cho mỗi AMS!

Vì vậy, đối với một bộ AMS Saver hoàn chỉnh, bạn sẽ cần các bộ phận sau:

• 4x Phần trên
• 4x Phần dưới
• 16x Nam châm Neodym
• 8x Miếng bọt biển cắt ra từ tấm bọt biển

Ngoài ra, bạn sẽ cần:

• [Tùy chọn] Công cụ cắt bọt biển "The Cleanling" (_CleaningFilamentGuideForAMSSpongecutter.STL)
• Dao rọc giấy, dao hoặc kéo
• Keo (như keo dán tức thời)
• Một đoạn luồng sợi in nhỏ để lắp ráp ban đầu

Hướng dẫn in

Chỉ cần in "Phần trên", "Phần dưới" và tùy chọn "Công cụ cắt bọt biển" với cài đặt siêu mịn 0.08mm và đặt mật độ điền là 100% cùng với kiểu điền rectilinear được đề xuất. Không cần hỗ trợ.

Cấu hình in được thiết kế để in cả bốn cùng một lúc và tùy chọn "Công cụ cắt bọt biển" bằng PLA với các cài đặt đã đề cập. Hãy điều chỉnh theo ý thích của bạn.

Hướng dẫn lắp ráp

Việc lắp ráp khá đơn giản. Bạn có thể tìm thấy hình ảnh các bước lắp ráp trong thư viện.

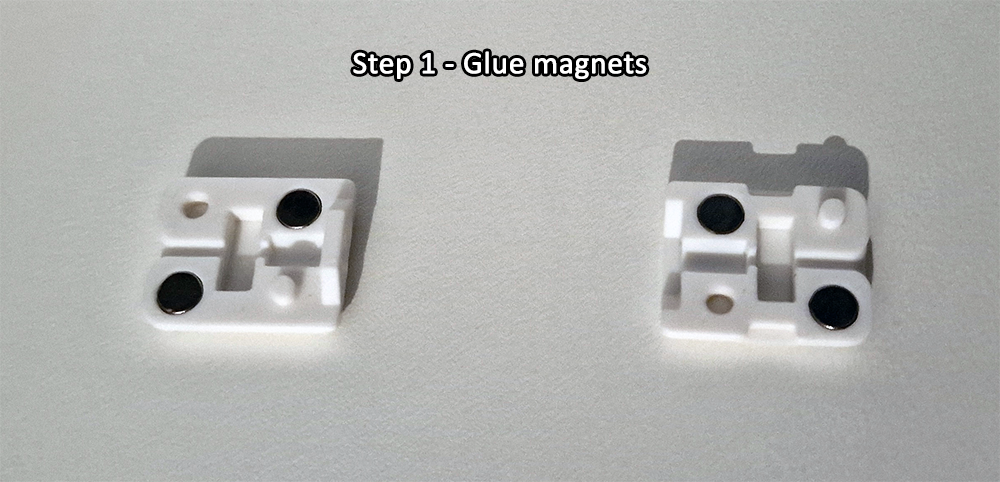

Bước 1:

Dán hai nam châm (ví dụ: bằng keo dán tức thời) vào mỗi phần trên và phần dưới. Đảm bảo rằng các nam châm được đặt đúng hướng. Điều này có nghĩa là phần trên và phần dưới phải hút nhau - không đẩy nhau!

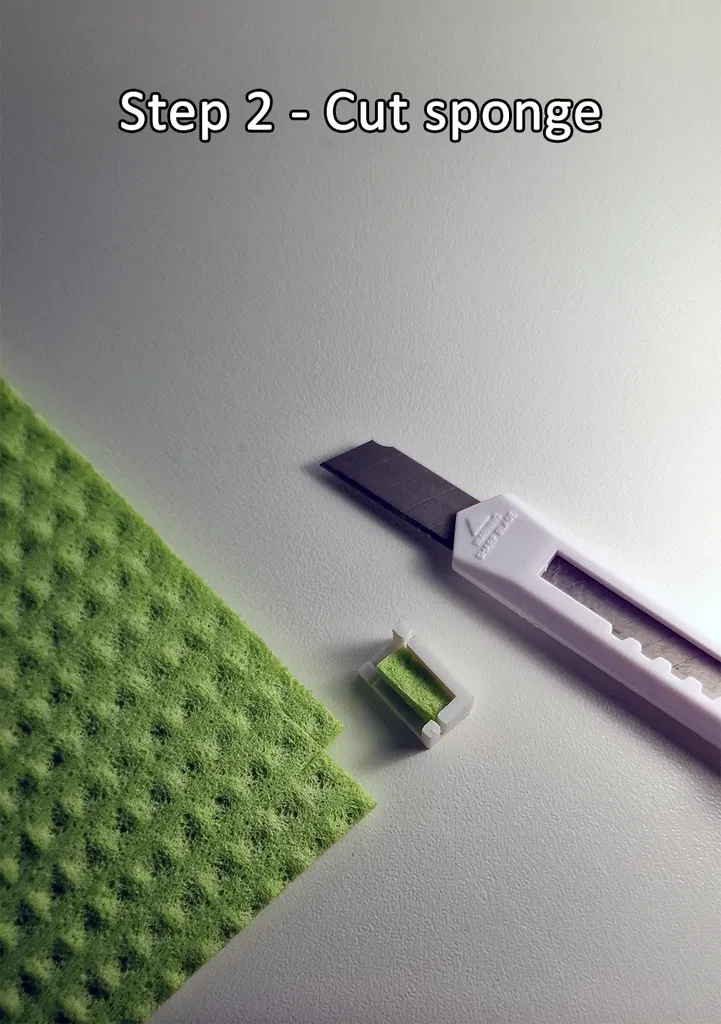

Bước 2:

Sau đó, cắt hai miếng bọt biển vừa vặn từ tấm bọt biển. Miếng cắt có chiều rộng 10mm x 4mm. Tôi đề xuất cắt 11mm x 4mm! Hoặc bạn có thể chỉ cần sử dụng "Công cụ cắt bọt biển" để cắt đúng kích thước.

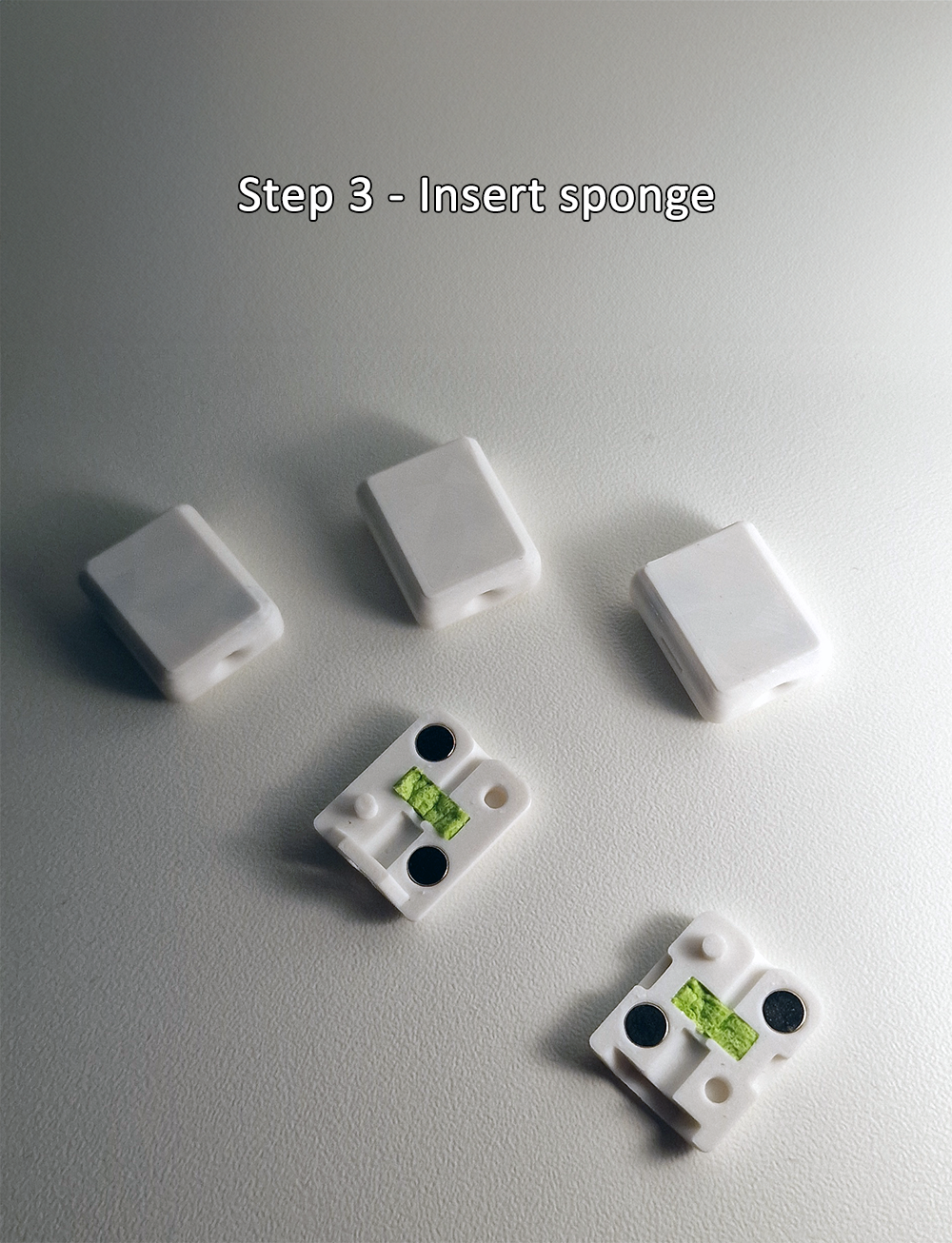

Bước 3:

Bây giờ, hãy lắp miếng bọt biển đã cắt vào phần trên và phần dưới. Đảm bảo rằng miếng bọt biển được lắp hoàn toàn vào lỗ đã định.

Sau đó, bạn có thể lắp ráp phần trên và phần dưới. Các bộ phận này được thiết kế chống xoay và nam châm sẽ giữ chúng lại với nhau.

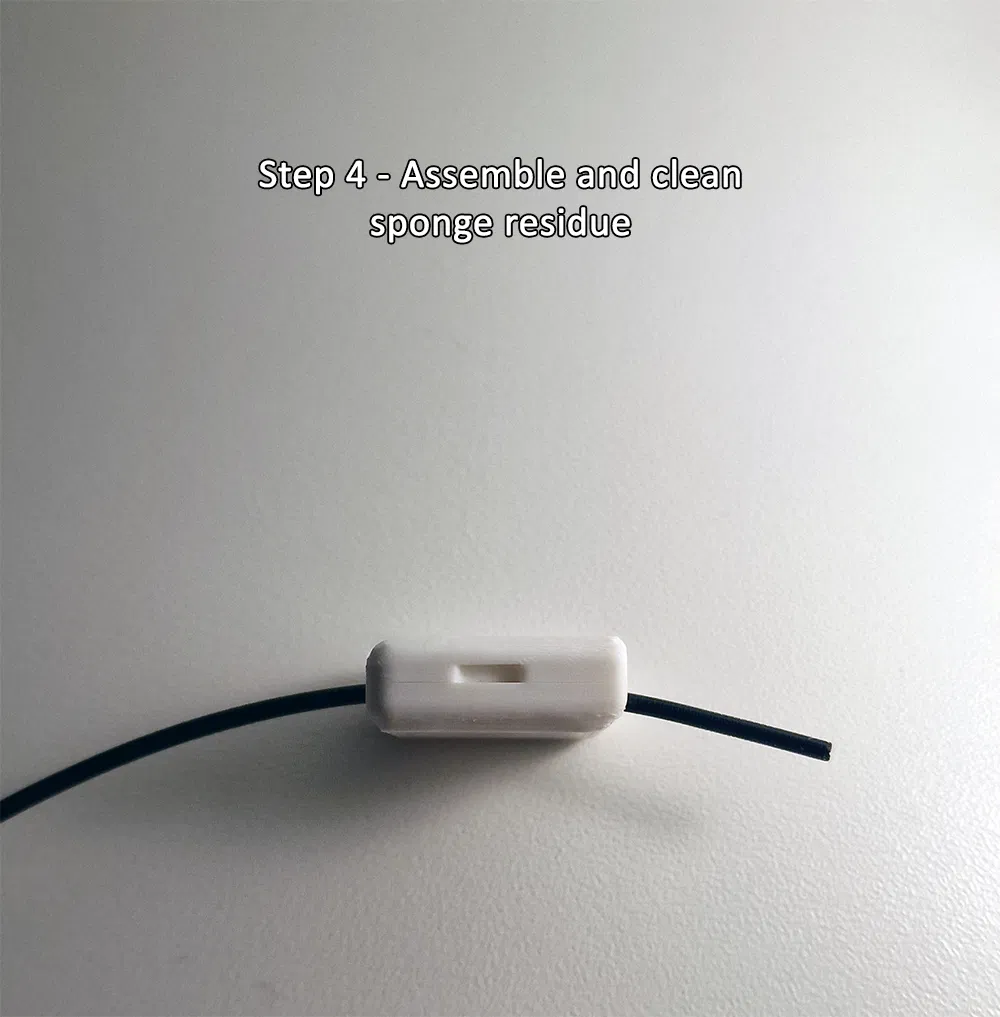

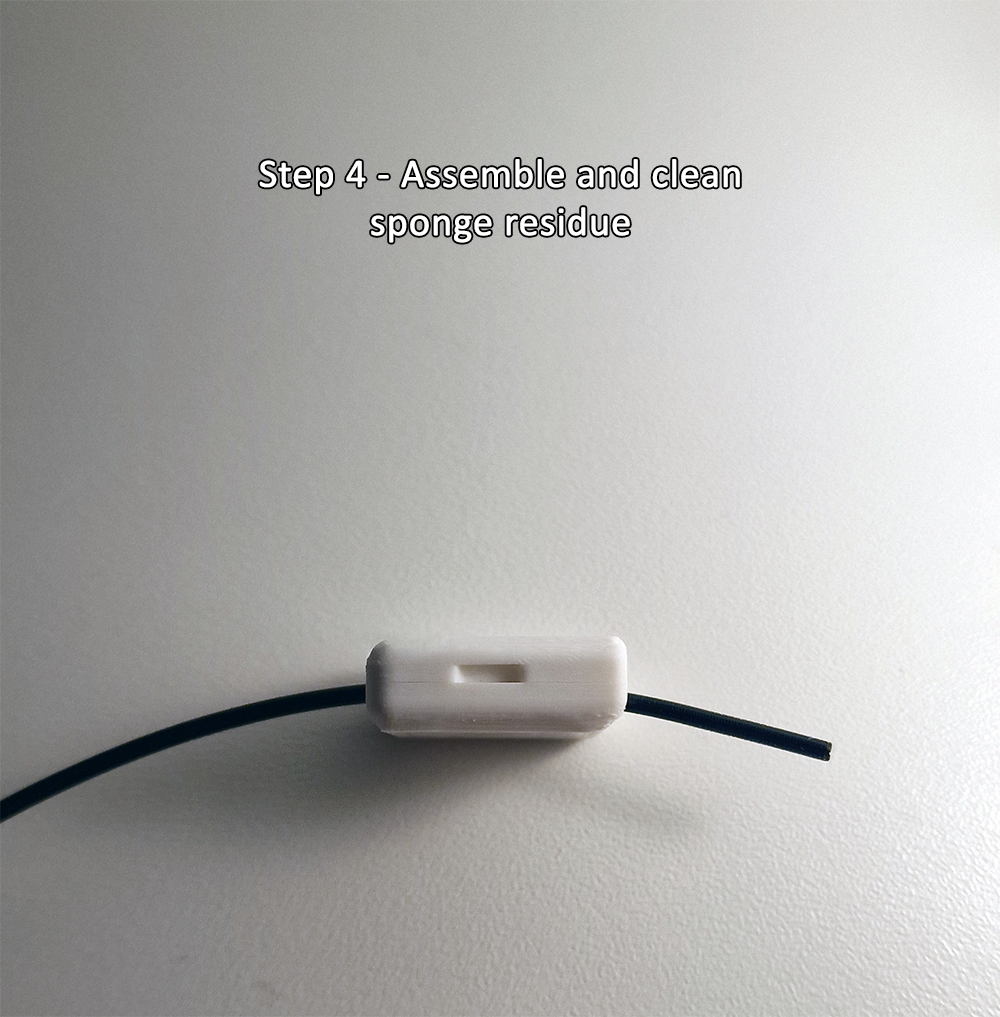

Bước 4:

Bây giờ, hãy lấy một đoạn luồng sợi in và luồn nó vào lỗ phía trước của "Cleanling". Đẩy hết cỡ cho đến khi nó đi ra ở phía sau. Lặp lại điều này nhiều lần. Có thể cần một chút lực để đẩy qua hai miếng bọt biển. Loại bỏ bất kỳ mảnh vụn bọt biển nào nếu có.

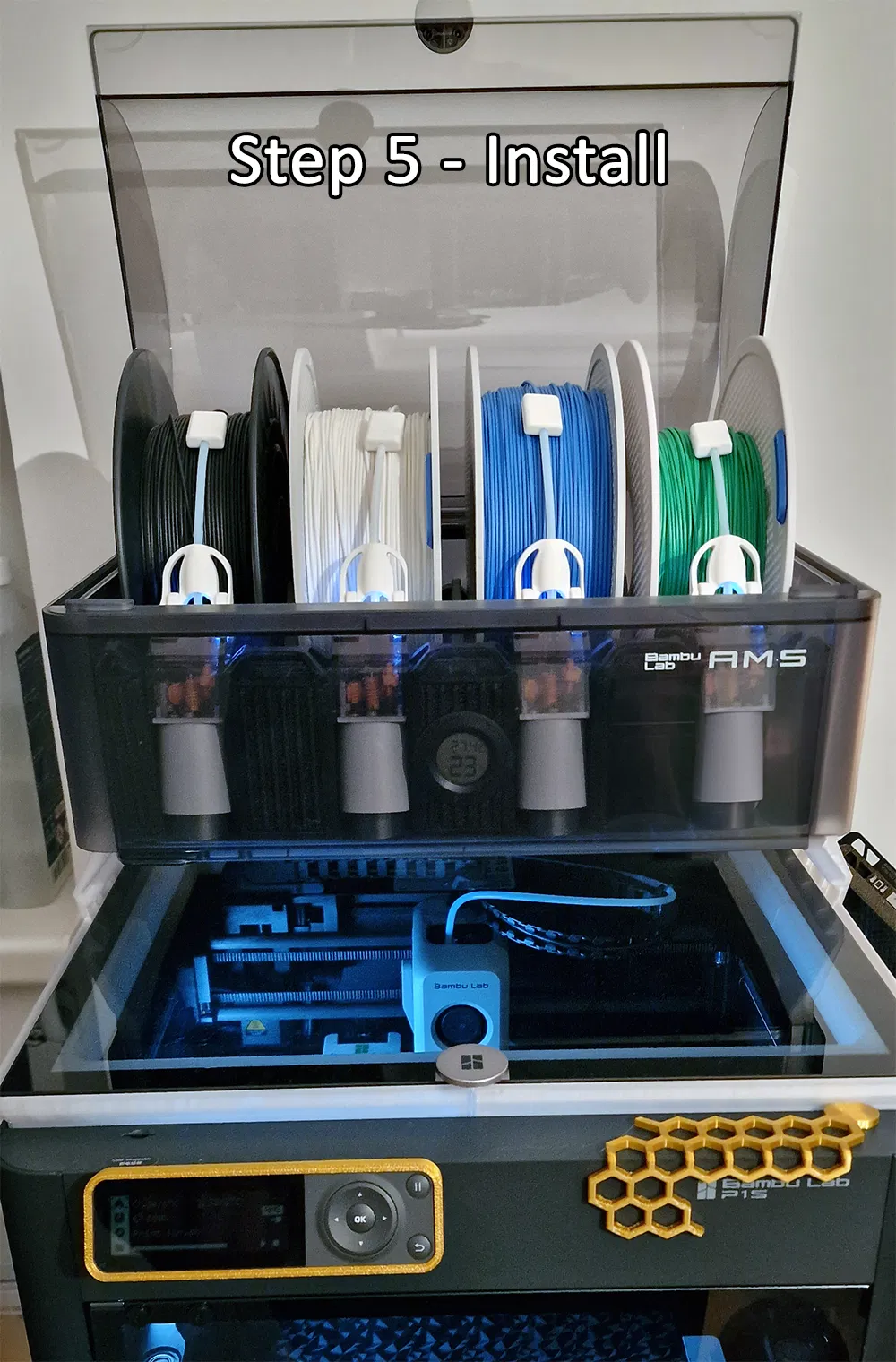

Bước 5:

Cảnh báo: Lỗ được thiết kế để vừa khít với ống PTFE! KHÔNG được làm rộng lỗ ra, nếu không "Cleanling" sẽ bị rơi ra khi luồng sợi in được đẩy ngược lại!

Bây giờ, tất cả những gì bạn cần làm là gắn "Cleanling" vào ống PTFE của AMS Saver và lắp luồng sợi in của bạn - chúc mừng, bạn đã hoàn thành!

Nếu bạn có bất kỳ câu hỏi hoặc đề xuất cải tiến nào, đừng ngần ngại cho tôi biết nhé. :)
