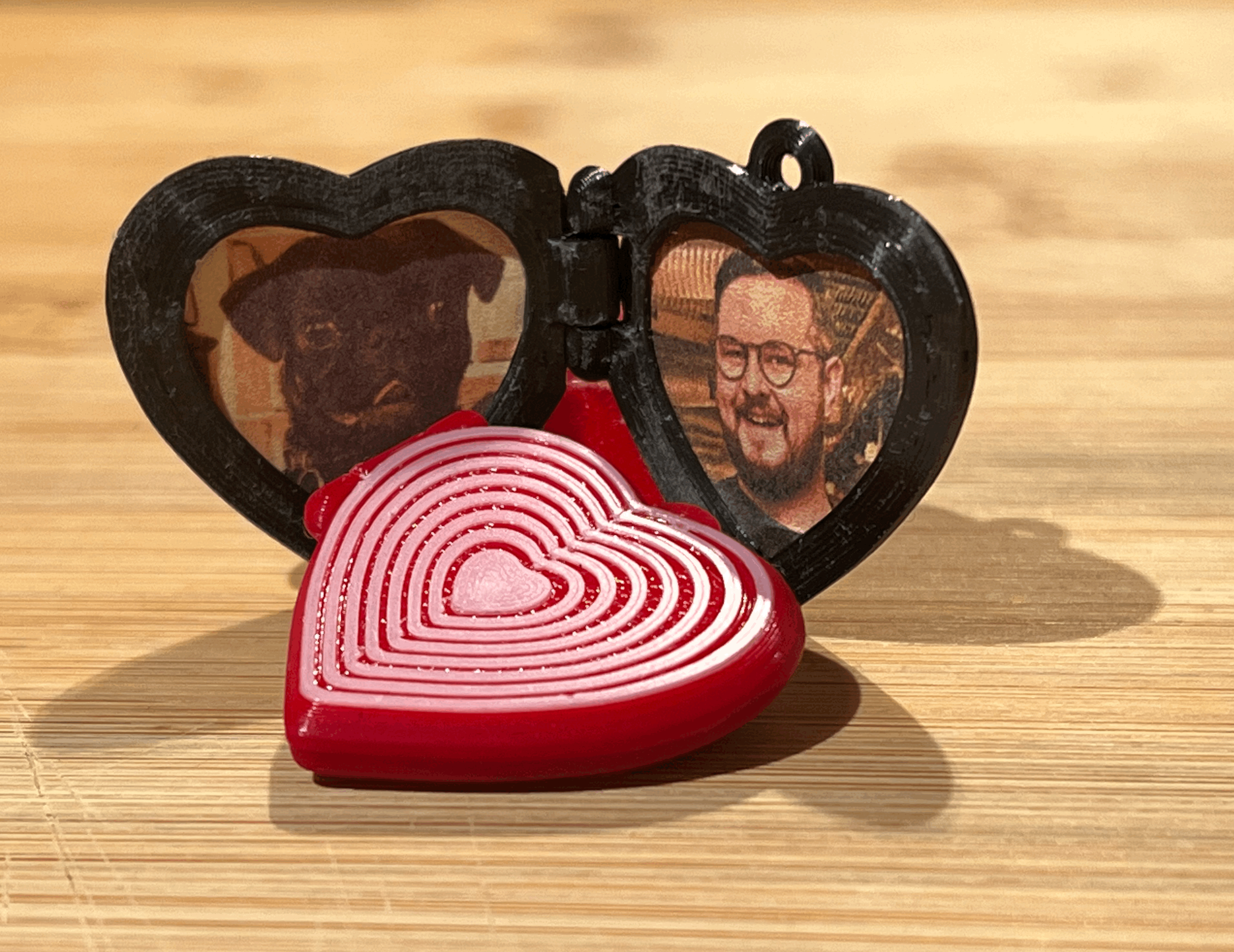

Hộp tim mở bằng trái tim (Phiên bản 2 màu/1 đầu đùn có sẵn!)

Nó là gì?

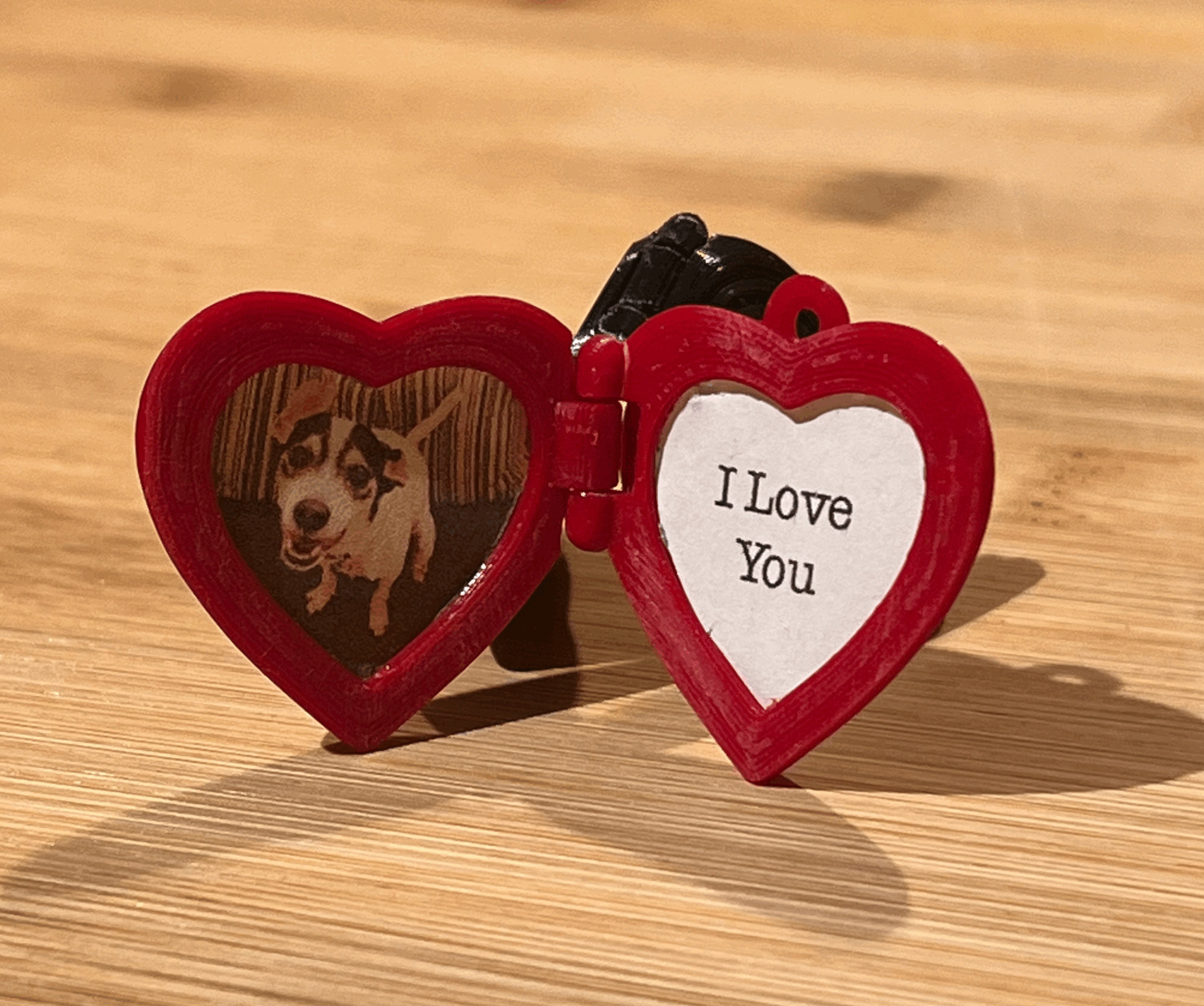

A print-in-place heart shaped locket made to be used as a gift. It is slim and fun as a light fidget (with the magnetic clasp!).

Bộ phận cần thiết (ngoài các bộ phận in được)

1. x2 nam châm tròn 3x1mm (Liên kết liên kết trên AliExpress [https://s.click.aliexpress.com/e/ oldsdC3B)](https://s.click.aliexpress.com/e/_Dd1rC3B
2. x2 ảnh, mỗi ảnh khoảng 25x25mm (kích thước thực tế là hình trái tim khoảng 23x24mm)

Tính năng

• Nhanh và đơn giản (20-30 phút)
• Print in Place (In và dùng luôn)
• Kích thước ảnh trái tim khoảng 23x24mm (kích thước ngoài)
• Thiết kế khóa đơn giản với nam châm chìm (Tạm dừng giữa bản in để thêm)
• Có lỗ treo cho dây chuyền hoặc vòng cổ

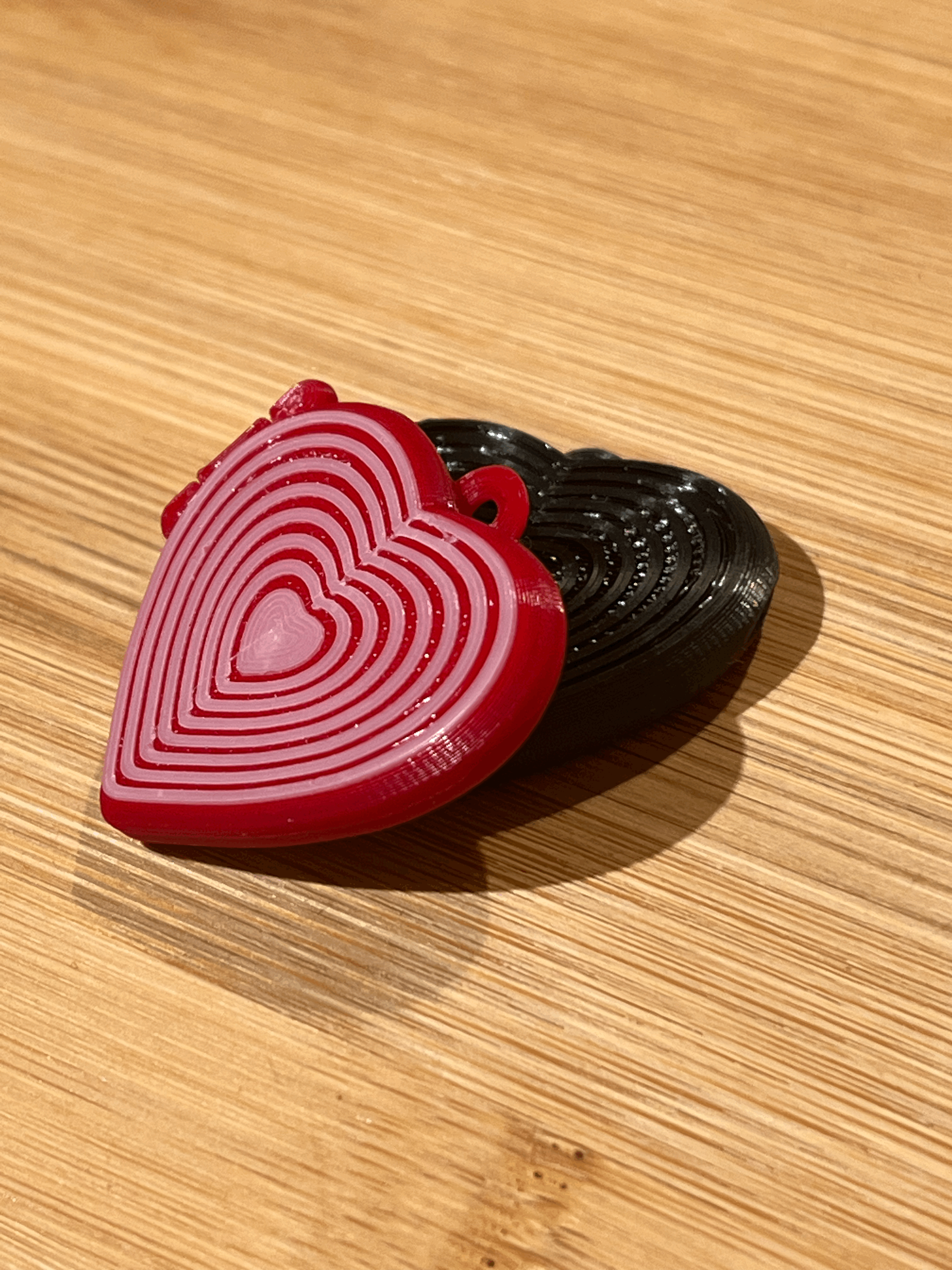

• Tùy chọn hai màu cho thiết kế vân nổi
• Đi kèm với một khuôn cắt để bạn tự cắt ảnh theo kích thước

Kích thước tham khảo (có đồng xu Mỹ để so sánh):

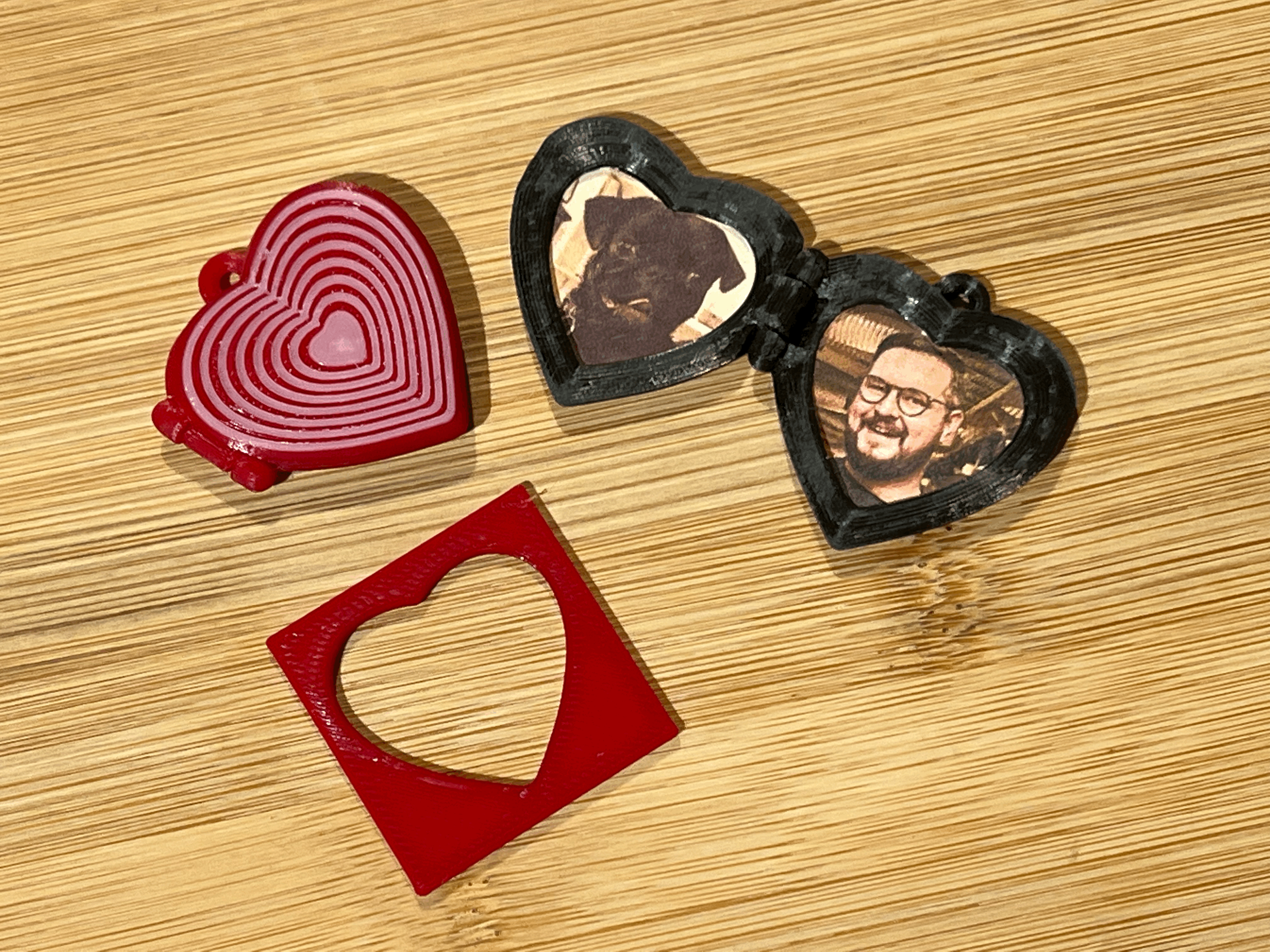

Lưu ý có 2 phiên bản khuôn cắt - 'Nhỏ hơn' cho giấy ảnh dày có độ bám tốt hơn vào các rãnh, và 'Lớn hơn' cho ảnh giấy mỏng (như hình bên dưới). Ví dụ sử dụng khuôn cắt:

Mẹo in

Các file .3mf/.stl cuối cùng được thiết kế với khoảng cách 0.3mm cho tất cả các bộ phận chuyển động và nên hoạt động tốt với PLA được căn chỉnh tốt. Tôi có kinh nghiệm tốt hơn với PLA lụa đen so với eSun PLA+ do các phần nhô ra bị chảy xệ (Vẫn hoạt động, nhưng cần cẩn thận hơn khi cạy cơ cấu bản lề). Chưa thử PETG nhưng tôi đoán nó sẽ gặp khó khăn do bị kéo sợi và chi tiết thấp.

Sau khi in, phần dưới của bản lề có thể hơi kẹt, hãy nhẹ nhàng và khuyến khích nó di chuyển mà không tạo áp lực quá mức.

Nam châm (Tổng quan bởi Prusa trên youtube Tại đây)

Trong các file gcode tôi cung cấp đã có sẵn lệnh tạm dừng để lắp nam châm. Nếu bạn tự cắt, hãy đảm bảo thực hiện lệnh tạm dừng trước lớp phủ các lỗ nam châm ở hai bên và đặt nam châm vào đó trước. Hãy đảm bảo kiểm tra cực tính trước.

Đặt nam châm giữa bản in (đừng để ý phiên bản mẫu cũ)

Ảnh

Tự làm ơn mình và chọn những bức ảnh chất lượng tốt, thật ngạc nhiên là vào năm 2023 mà tôi lại mất nhiều công sức hơn để tìm cách in một thứ gì đó đẹp bằng 2D hơn là 3D.

Cài đặt của tôi

Một số cài đặt này là thẩm mỹ và một số rất quan trọng để có bản in đẹp:

• Độ cao lớp: 0.15mm (một số khoảng hở tính đến độ cao lớp này, các độ cao khác có thể không hoạt động tốt)
• Trình tạo đường viền: Cổ điển (cho chi tiết tinh hơn trên hoa văn nổi ở các lớp đầu)
• Đường viền: 8
• Mật độ điền: 100%
• Mẫu điền mặt trên: Tôi đã sử dụng Xoắn ốc Bát giác để có lớp hoàn thiện hình ngôi sao, nhưng hãy thử nghiệm các tùy chọn khác nhau để có lớp hoàn thiện khác.
• Tắt Hỗ trợ

Mẹo riêng cho PRUSA MINI

Tôi đã thực hiện hai thay đổi cụ thể cho gcode của Mini:

1. Ở chế độ nối tiếp (OctoPrint), FW của Mini dường như vẫn không thể chạy lệnh tạm dừng bản in (M601) nên tôi đã thay đổi thành thay đổi sợi (M600) và chỉ cần tải lại cùng một sợi sau khi lắp nam châm. Lưu ý rằng nếu bạn chạy gcode cục bộ (từ ổ USB) thì đây không phải là vấn đề.
2. Tôi đã di chuyển bộ phận ra rìa của mâm in để dễ dàng tiếp cận các khe nam châm trong quá trình tạm dừng/thay đổi sợi.

Phân phối và Giấy phép

Đây là bộ phận đầu tiên tôi xuất bản nên tôi không biết nhiều về giấy phép nhưng tôi cảm thấy đúng đắn là nếu bạn muốn cải thiện thiết kế của tôi, cứ tự nhiên nhưng hãy đề cập đến tác phẩm của tôi, đừng bán một loạt những thứ tương tự (phi thương mại), và tôn trọng yêu cầu của tôi bằng cách giữ cùng một loại giấy phép trong tương lai. Nếu bạn muốn sử dụng điều này cho thứ gì đó không được bảo hiểm theo giấy phép - cứ liên hệ trực tiếp với tôi và hỏi!
