Giá đỡ trục Y cho CR-10 S5
Một bản mod đơn giản để tăng cường độ cứng cho khung Y của máy in CR-10 S5. Với một thanh ren 10mm và vài bộ phận in 3D, bạn có thể giảm thiểu độ cong vênh của thanh nhôm 2020 do dây curoa Y gây ra, giúp máy in hoạt động ổn định hơn.
Mô tả
Đây là một bản mod tôi đã làm cho CR-10 S5 để tăng thêm độ cứng cho khung Y.
Lý do là với một chiếc máy in có kích thước như CR-10 S5, thanh nhôm 2020 sẽ bị cong. Và với dây curoa Y cũng kéo mọi thứ, việc cong vênh đó có thể gây ra một số rung động, v.v. Vì vậy, với một vài bộ phận in 3D và một thanh ren 10mm, vấn đề này sẽ được giảm thiểu. Đó là ý tưởng...
Vậy bạn sẽ cần:
- in 2 bộ phận này
- thanh ren 10mm cắt theo độ dài phù hợp (khoảng 660mm hoặc ít hơn một chút)
- 2x đai ốc 10mm và 2x vòng đệm
- vít 4mm và t-nut để lắp

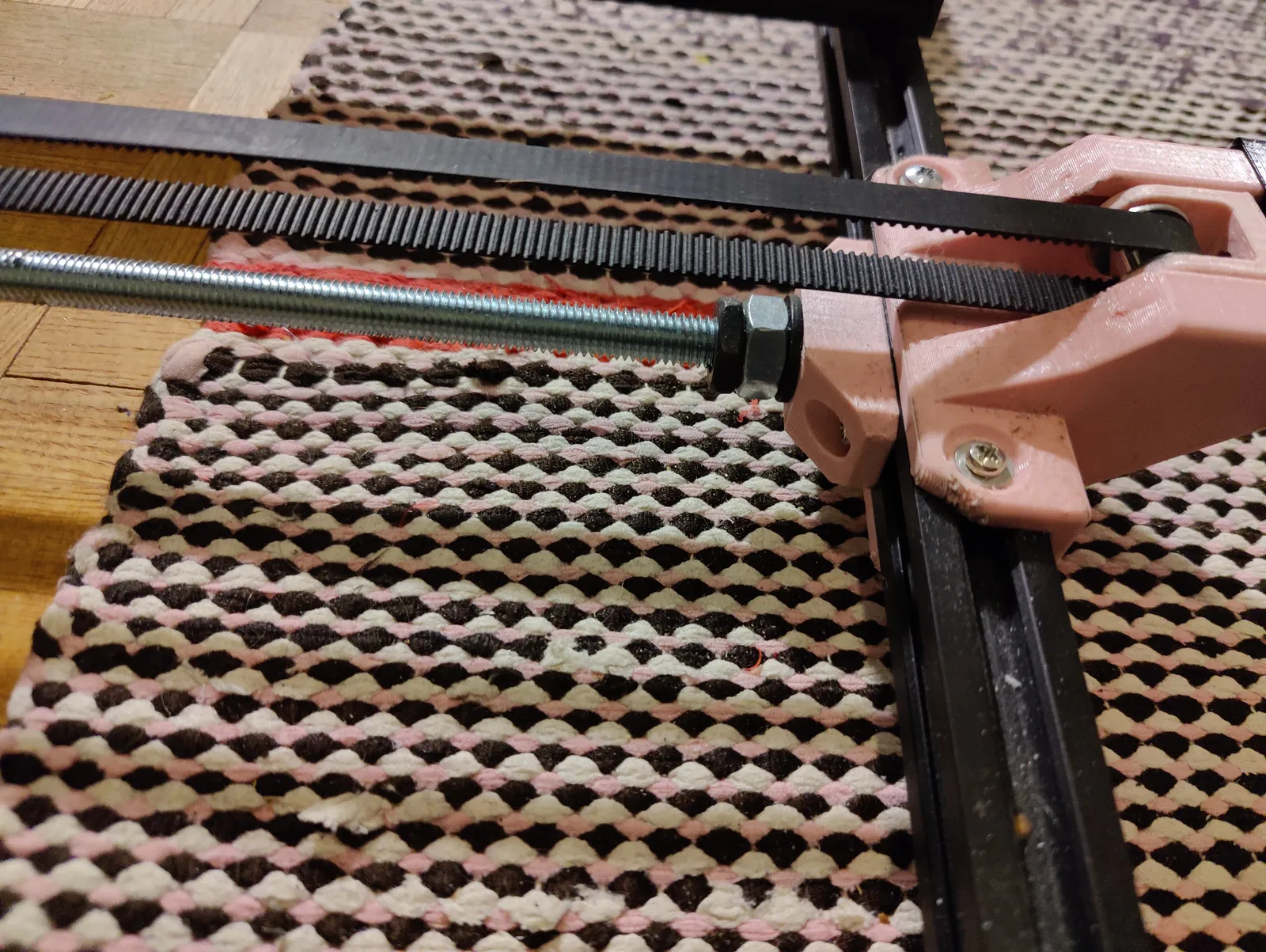

Việc lắp ráp lẽ ra là tự giải thích; thanh ren đi bên dưới vòng dây curoa Y, giữa thanh nhôm 2020. Đừng siết chặt các đai ốc quá mức, chỉ cần đủ để bạn cảm thấy nó cố định khung chắc chắn.
