Bộ Gá Khoan Lỗ Mộng Keystone

Lời Mở Đầu

Đây là nỗ lực của tôi để thiết kế ra bộ gá khoan lỗ mộng (dowel jig) tốt nhất có thể, hoàn toàn làm từ nhựa.

Vấn đề lớn nhất với các bộ gá bằng nhựa là chúng thường không bền lâu—thường chỉ dùng được cho một dự án là đã mòn và phải bỏ đi. Thiết kế này giảm thiểu đáng kể vấn đề đó bằng cách sử dụng các miếng chèn/keystone có thể tháo lắp để làm lỗ khoan. Một khi lỗ khoan bị lỏng quá mức không còn dùng được nữa, chỉ cần in một miếng keystone mới!

Hiện tại, tôi chỉ làm các bộ gá phù hợp với các kích cỡ gỗ và mũi khoan/dowel phổ biến nhất ở Mỹ, vì đó là những gì tôi dùng. Nếu có đủ nhu cầu, tôi sẽ rất sẵn lòng tải lên phiên bản hệ mét.

Tôi đã từng thử nghiệm ý tưởng về một bộ gá cơ bản duy nhất, có thể điều chỉnh để dùng cho mọi kích cỡ gỗ, nhưng đã từ bỏ vì một vài lý do. Thứ nhất, một bộ gá khoan lỗ mộng cần khá chính xác, điều khó đạt được với bất kỳ công cụ nào có thể điều chỉnh. Thứ hai, việc in và lắp ráp bộ gá từ nhiều bộ phận làm tăng đáng kể sai số (đặc biệt khi sử dụng máy in giá rẻ như của tôi). Tất cả các bộ gá một mảnh của tôi đều khớp hoàn hảo với loại gỗ dự định. Các nỗ lực lắp ghép nhiều mảnh của tôi đều có độ rơ đáng kể. Chúng có lẽ ổn cho các lỗ mồi, nhưng không dùng được cho lỗ mộng.

Nhược điểm đáng kể duy nhất của thiết kế này là mỗi bộ gá sẽ chỉ hoạt động với một kích cỡ gỗ cụ thể. Điều này dường như không phải là vấn đề lớn lắm vì theo kinh nghiệm của tôi, một dự án điển hình hiếm khi sử dụng nhiều độ dày gỗ khác nhau một cách có ý nghĩa, ít nhất là khi nói đến việc khoan lỗ mộng.

Hướng in của bộ gá cũng yêu cầu một số bộ phận hỗ trợ cũng như lớp in mỏng hơn do các ren nằm ngang. Điều này làm tăng thời gian in, nhưng không nhiều. Nó hoàn toàn xứng đáng với độ chính xác tuyệt đối được đảm bảo khi in các đế gá làm một mảnh.

Thôi, bắt đầu thôi.

Đế Gá (Jig Bases)

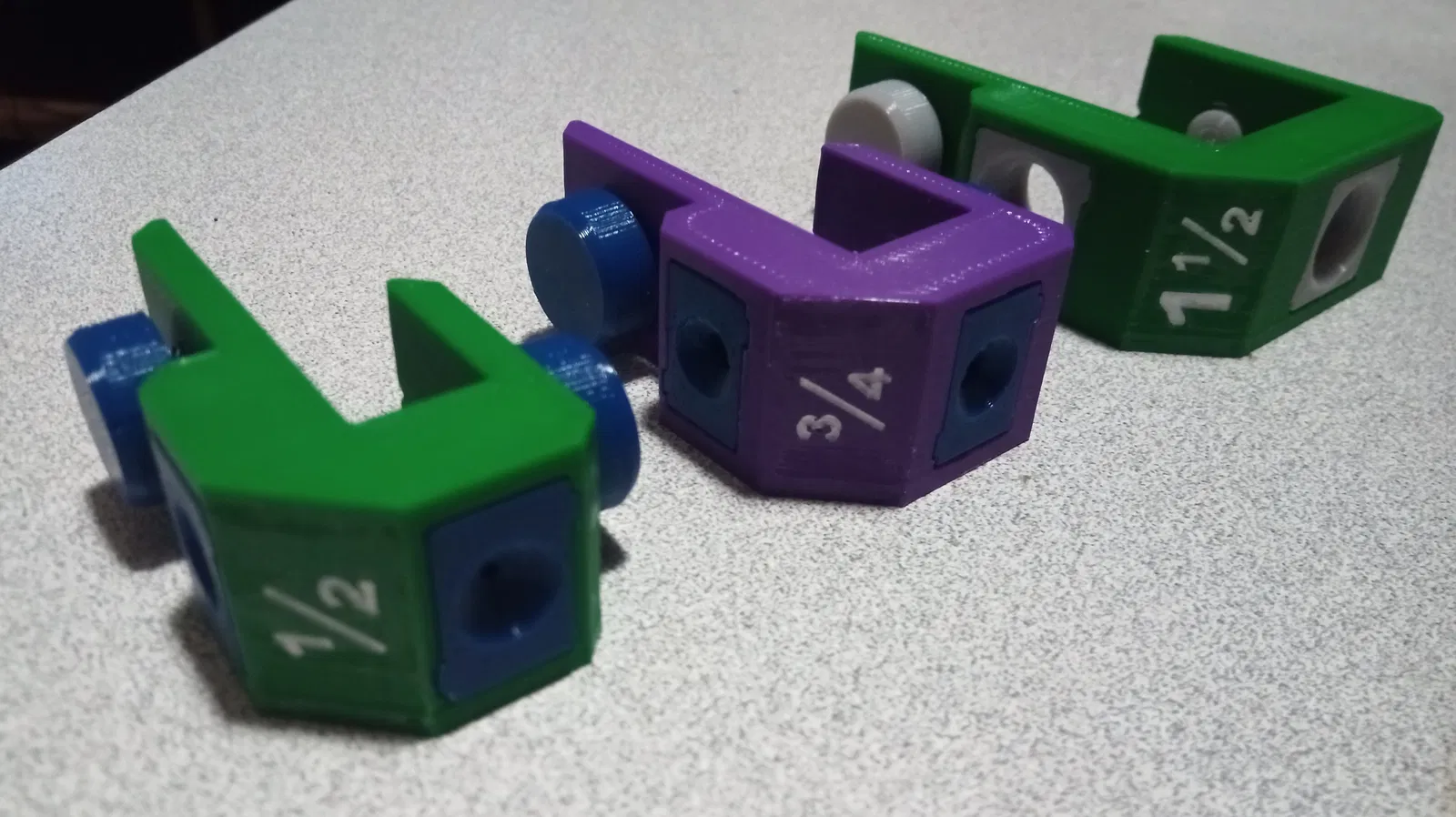

Các đế gá sẽ phù hợp với một trong các độ dày gỗ tiêu chuẩn (Mỹ) sau đây.

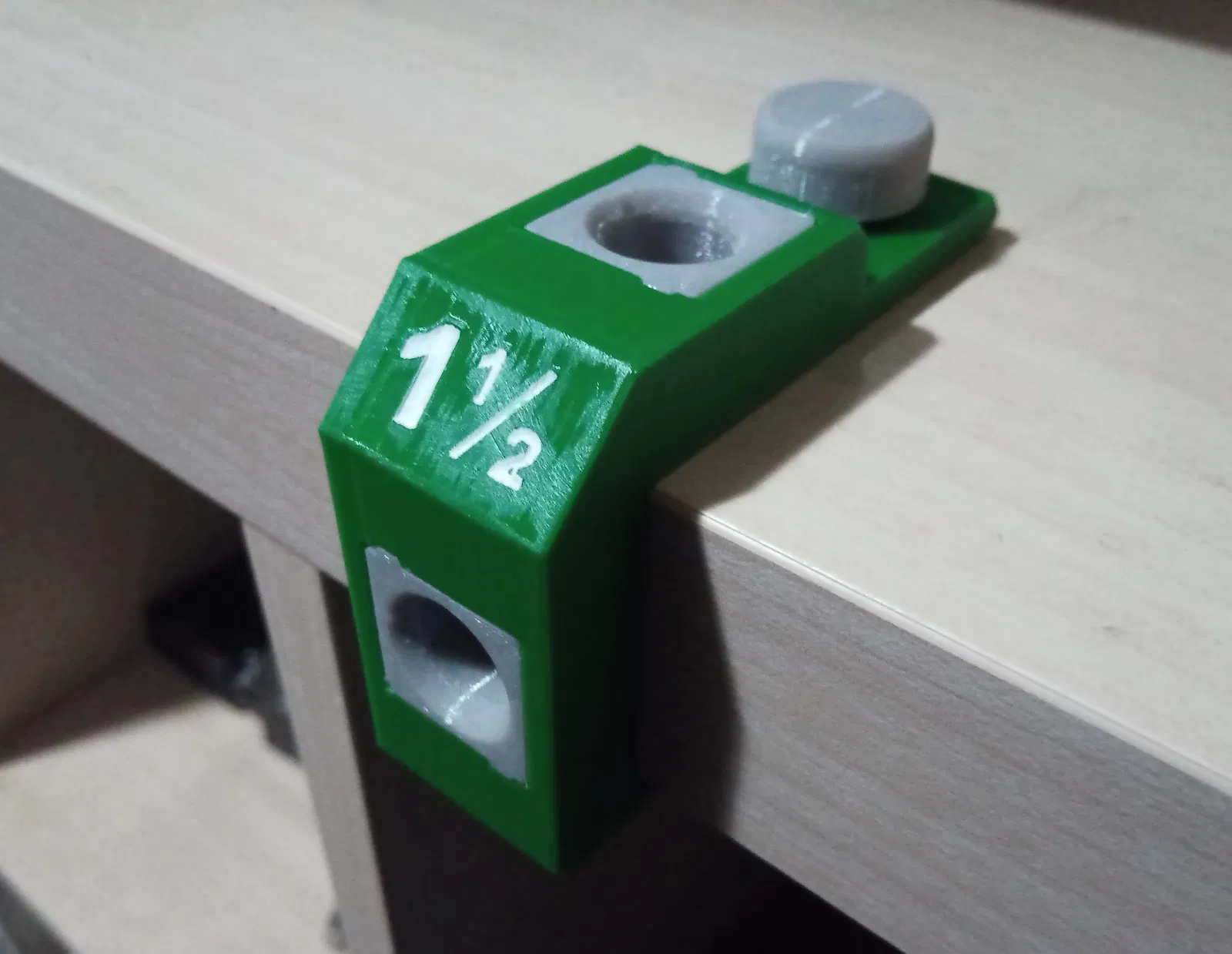

• 1½" (tức là 2×4, v.v.)
• 1"
• 3/4"

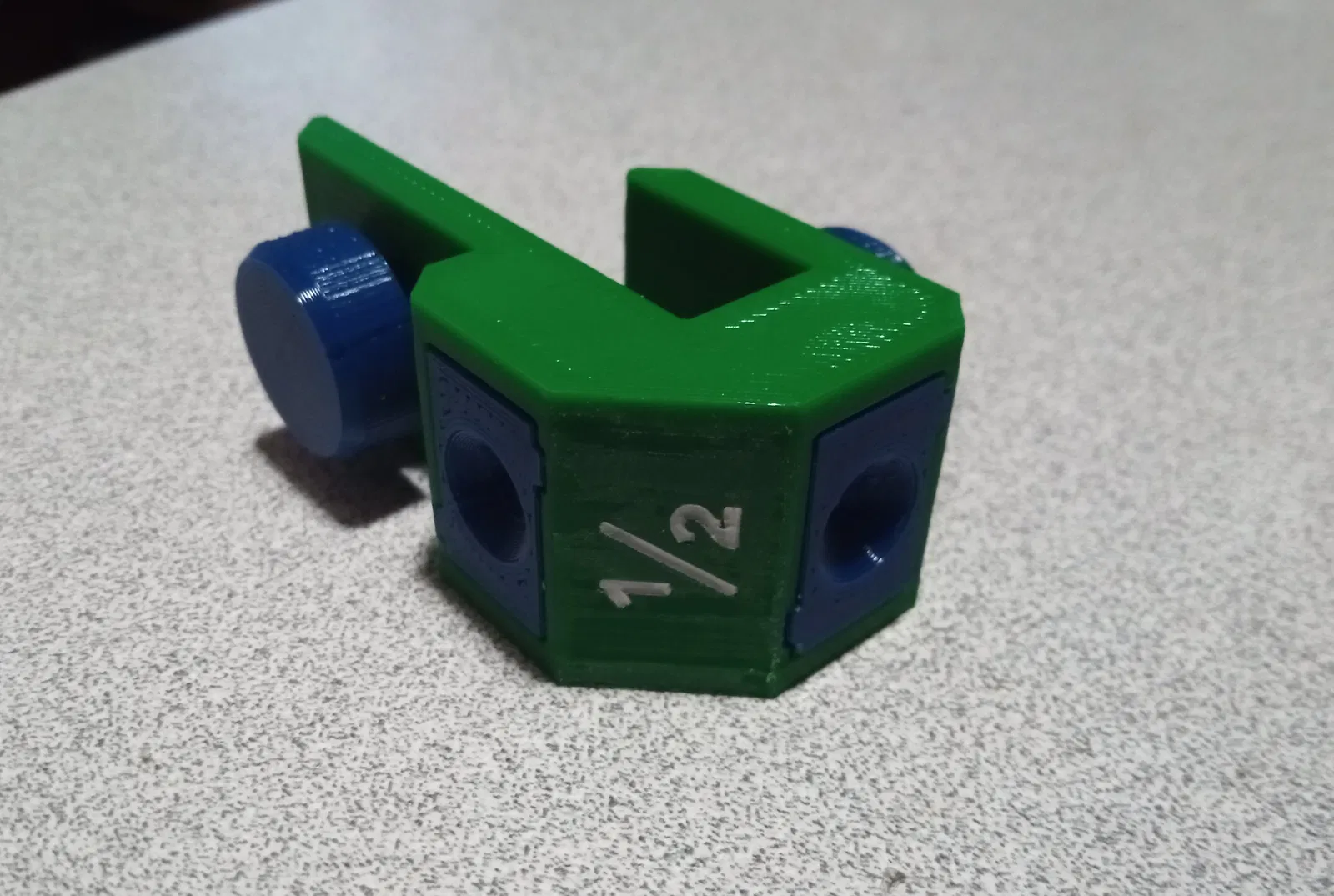

• 1/2" (chỉ keystone nhỏ; xem bên dưới)

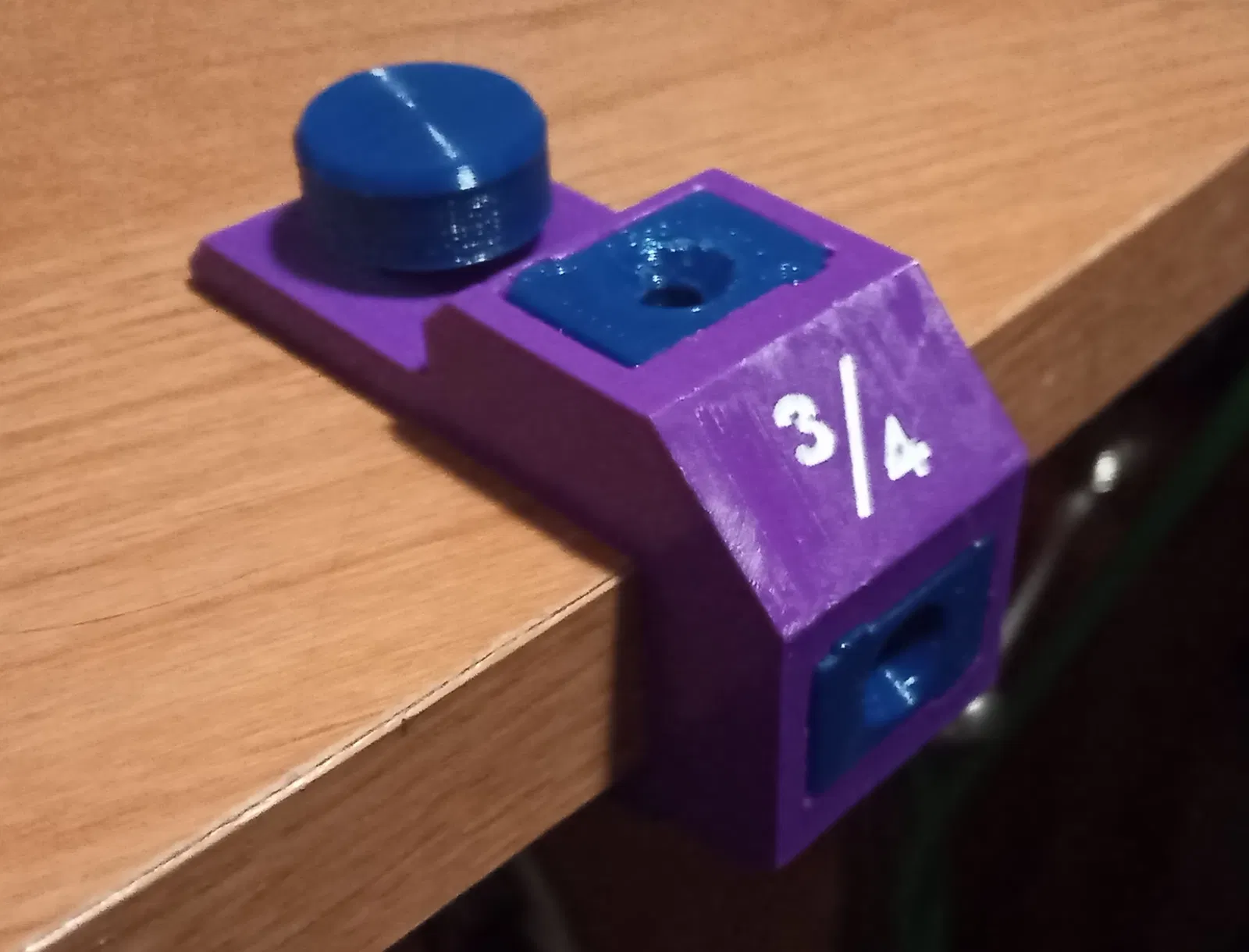

Mỗi đế gá có hai khe cắm cho keystone, một ở cạnh của tấm gỗ và một ở mặt trên. Các khe này được căn giữa hoàn hảo với tâm của tấm gỗ và với nhau. Được đo đạc đúng cách, điều này sẽ đảm bảo vị trí lỗ mộng hoàn hảo mọi lúc!

Mặt trên và mặt dưới của đế gá cũng có lỗ ren để lắp vít vặn tay đi kèm, giúp cố định bộ gá. Chúng có thể không cần thiết trừ khi tấm gỗ của bạn hơi nhỏ hơn tiêu chuẩn hoặc đã được bào. Nếu sử dụng, hãy thao tác nhẹ nhàng. Vặn quá chặt sẽ làm cong bộ gá và lệch góc của các keystone.

Ngoài ra, mỗi đế gá cũng có một biến thể có thể sử dụng khi khoan xuyên qua mặt của tấm gỗ. Các phiên bản tiêu chuẩn được thiết kế để khoan nửa chiều sâu.

Keystone

Các keystone có nhiều đường kính mũi khoan (Mỹ) khác nhau. Tôi đã chọn những cái phổ biến nhất để khoan lỗ mộng cũng như các lỗ mồi đơn giản. Nếu tôi bỏ sót kích cỡ nào dễ thấy, hãy cho tôi biết và tôi sẽ thêm vào!

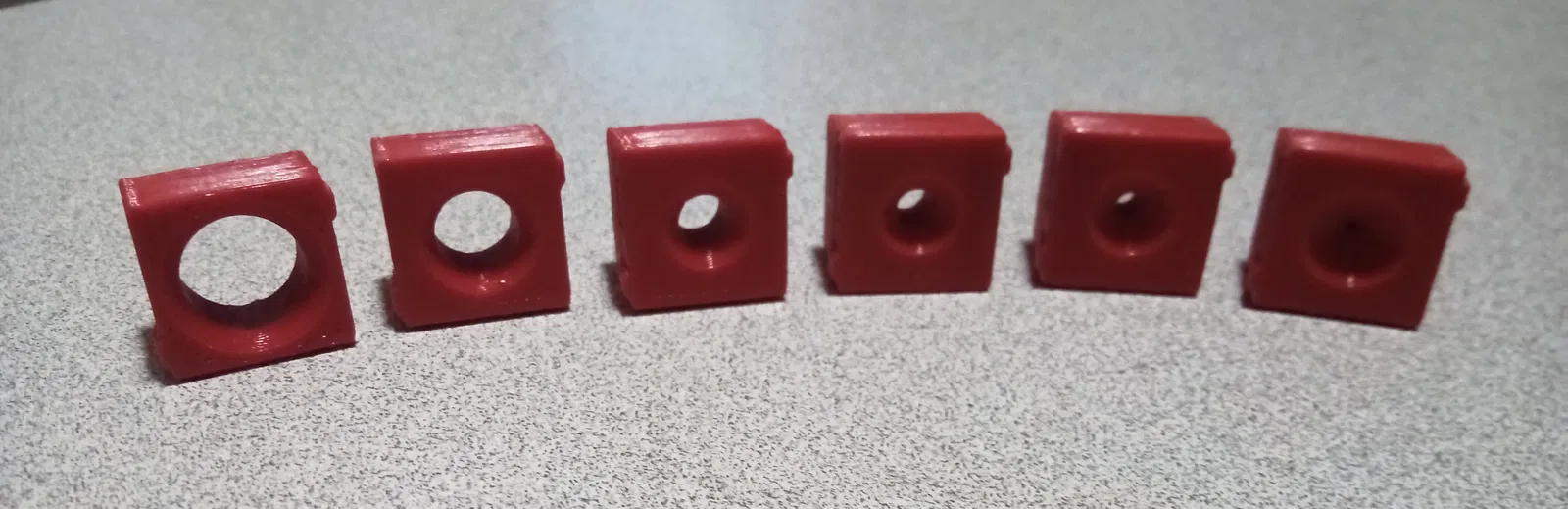

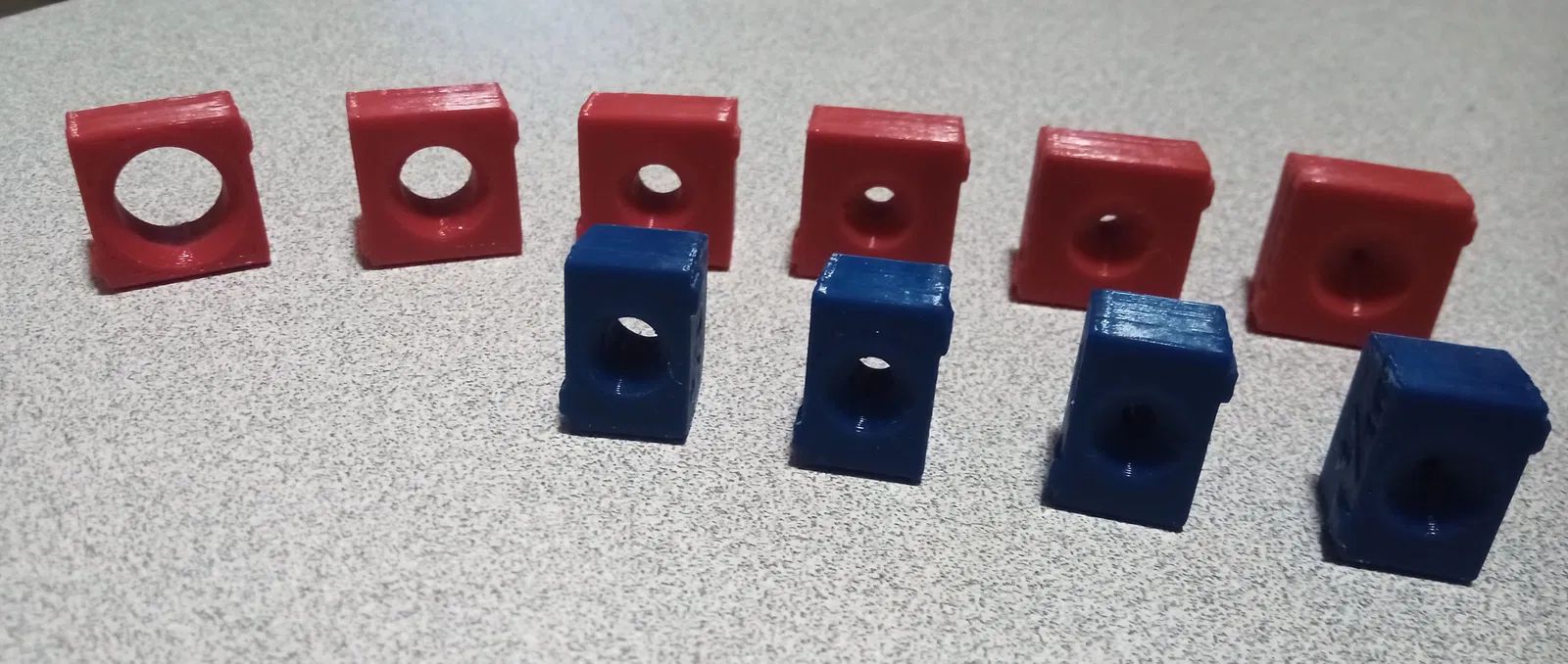

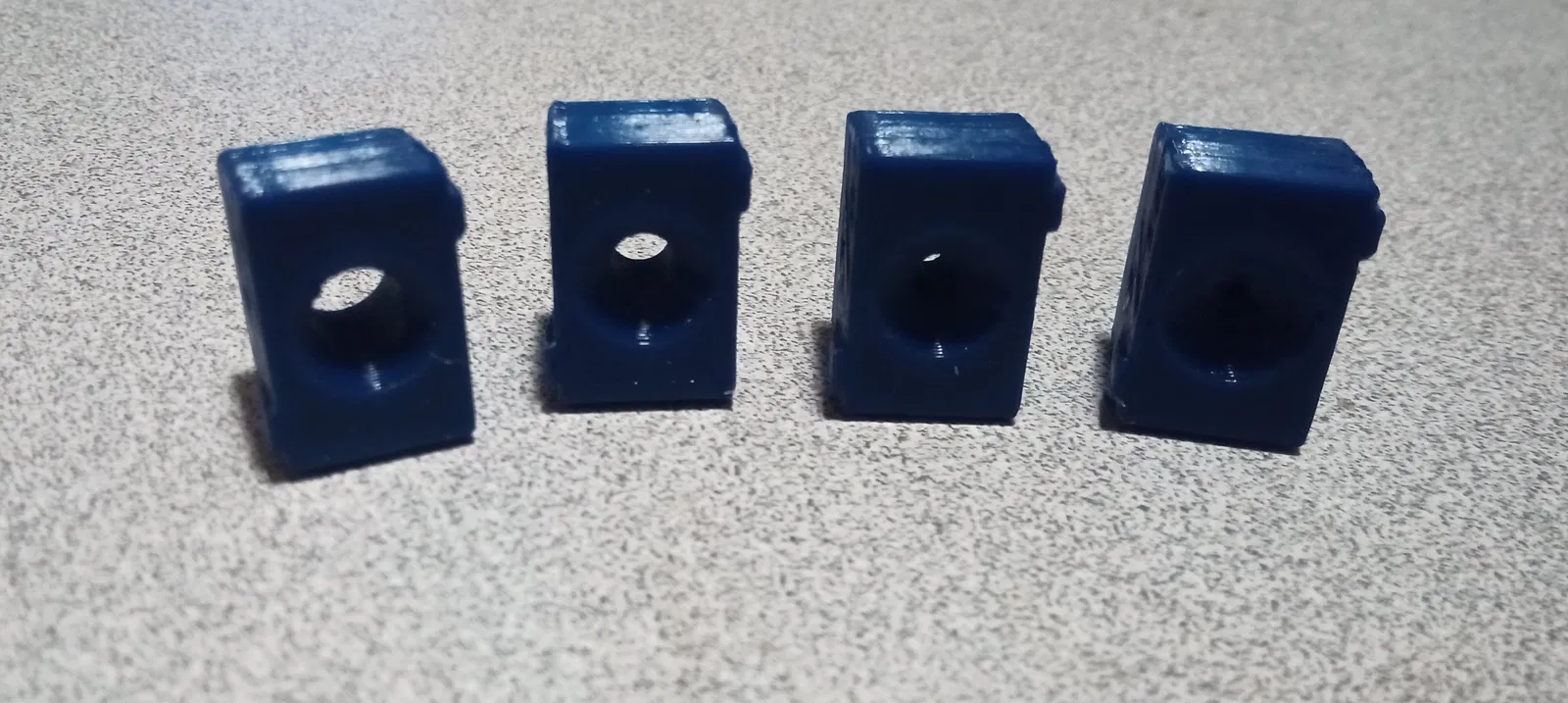

Keystone có hai loại, nhỏ và lớn. Keystone nhỏ tương thích với mọi kích cỡ đế gá, nhưng chỉ dùng được với mũi khoan tối đa 5/16". Keystone lớn dùng được với mũi khoan lên tới 1/2", nhưng không tương thích với đế gá 1/2".

| Đường kính mũi khoan | |---|---|---|---|---|---|---| | 1/2" | | 3/8" | | 5/16" | | 1/4" | | 3/16" | | 1/8" | | 1/16" |

| Keystone nhỏ | |---|---|---|---|---|---|---| | ❌ | | ❌ | | ✔ | | ✔ | | ✔ | | ✔ | | ✔ |

| Keystone lớn | |---|---|---|---|---|---|---| | ✔ | | ✔ | | ✔ | | ✔ | | ✔ | | ✔ | | ✔ |

| Kích cỡ đế gá (độ dày gỗ) | |---|---|---|---| | 1½" | | 1" | | 3/4" | | 1/2" |

| Keystone nhỏ | |---|---|---|---| | ✔ | | ✔ | | ✔ | | ✔ |

| Keystone lớn | |---|---|---|---| | ✔ | | ✔ | | ✔ | | ❌ |

Keystone lớn dễ thao tác hơn một chút, vì vậy tôi khuyên bạn nên dùng loại này trừ khi bạn cần khoan với gỗ chỉ dày 1/2". Keystone nhỏ cũng là một lựa chọn tốt, tuy nhiên, nếu bạn không bao giờ có ý định cần khoan mũi nào lớn hơn 5/16". Đương nhiên, keystone nhỏ sẽ lãng phí ít nhựa hơn khi chúng bị mòn. Sự lựa chọn là tùy bạn.

Tôi cũng đã đính kèm một dụng cụ tháo lắp cho mỗi kích cỡ keystone. Đặc biệt là loại nhỏ, có thể khó lấy ra bằng tay. Tuy nhiên, với dụng cụ này, bạn sẽ không gặp nhiều khó khăn khi tháo keystone ngay cả khi bạn có những ngón tay to.

Hướng Dẫn In

• Giữ nguyên hướng của tất cả các đối tượng.
• Tất cả đều dành cho đầu phun 0.40mm.
• Khuyến nghị dùng PETG (hoặc vật liệu cứng hơn). KHÔNG dùng PLA, trừ khi bạn muốn chúng chỉ dùng được vài lần.

ĐẾ GÁ (JIG BASES)

• Cần hỗ trợ: CÓ, nhưng chỉ cho các khe keystone, không phải cho các ren. Nên dùng kiểu hỗ trợ sát (snug support).
• Tường (Perimeters): 2–3
• Ruột (Infill): 25%
• Độ cao lớp (Layer height): 0.10–0.12mm, để ren ra sạch và không bị cong vênh. Bạn cũng có thể cân nhắc độ cao lớp biến đổi. Bắt đầu ở 0.15–0.20mm, sau đó giảm chiều cao ở các lớp có ren.

KEYSTONE

• Cần hỗ trợ: KHÔNG
• Tường: 3
• Ruột: 25%
• Độ cao lớp: 0.15–0.20mm

VÍT VẶN TAY (THUMBSCREW)

• Cần hỗ trợ: KHÔNG
• Tường: 2
• Ruột: 15%
• Độ cao lớp: 0.12–0.15mm

DỤNG CỤ THÁO LẮP (REMOVAL TOOLS)

• Cần hỗ trợ: KHÔNG
• Ruột: 50%, để tăng độ cứng. Đối với dụng cụ nhỏ, cân nhắc thêm bộ điều chỉnh mật độ 100% ở các phần hẹp.
• Tường: 2
• Độ cao lớp: 0.15–0.20mm

Chúc may mắn!
