Khuôn Bản Lề Coastal 3 Inch

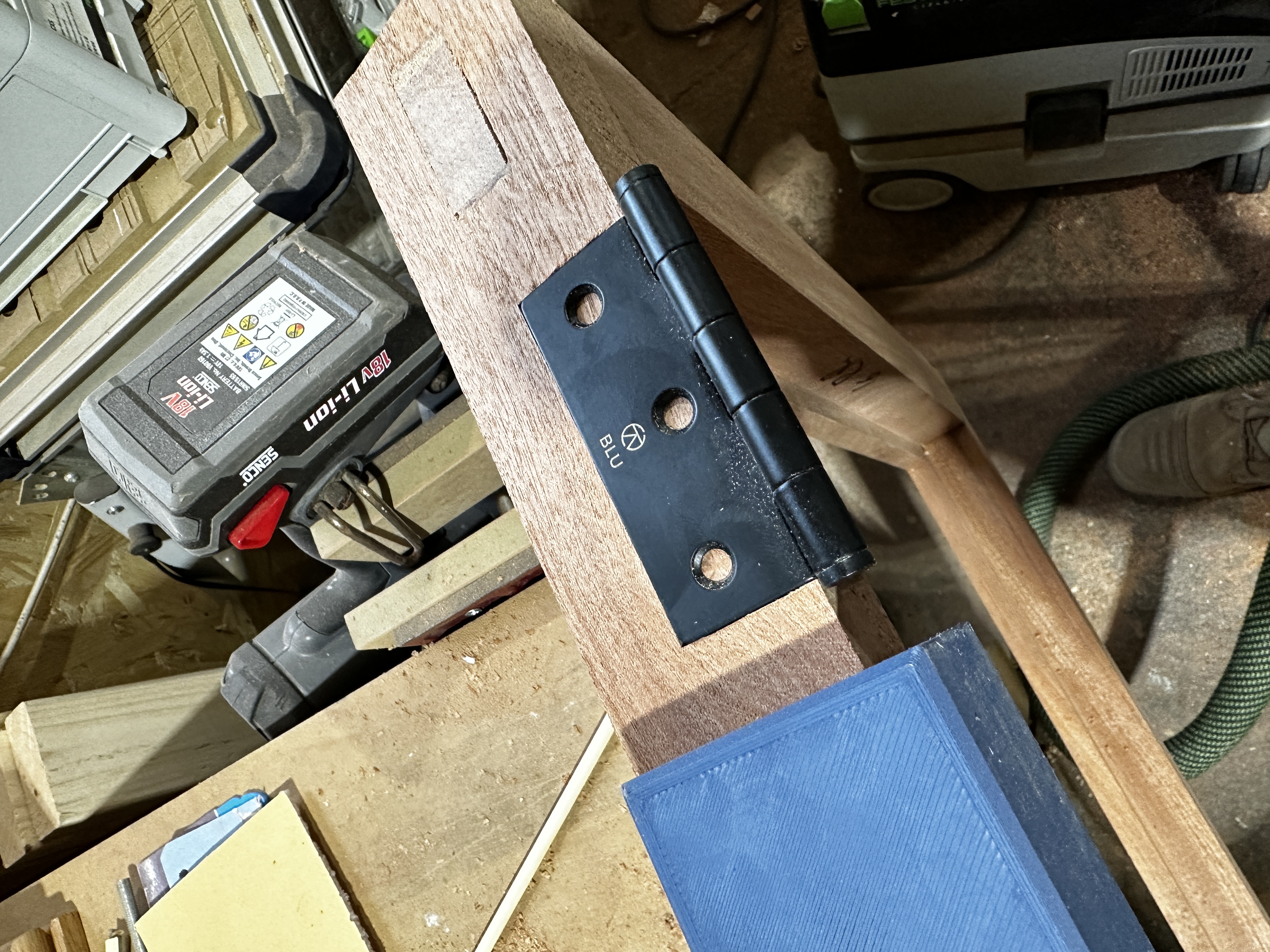

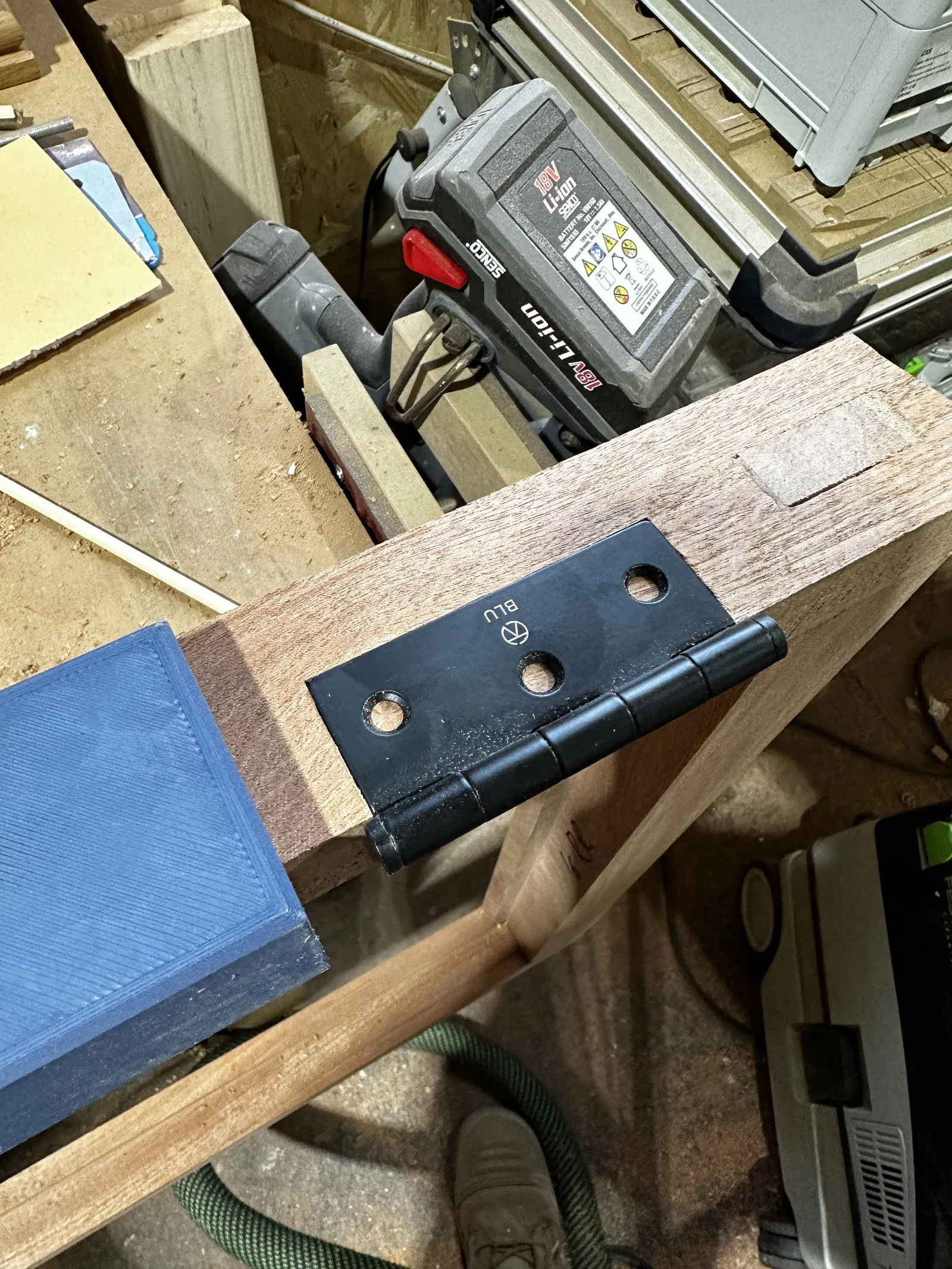

Cái khuôn này dùng để làm khuôn cho bản lề Coastal 314 Stainless External Hinges. Mấy cái bản lề này có kích thước 76mm x 26mm, nó dày hơn bản lề 3 inch thông thường một chút, thường chỉ có 76mm x 19mm.

Tôi chừa khoảng 80mm hai bên của chỗ khoét bản lề để canh khoảng cách hoàn hảo với mép trên và mép dưới của khung cửa sổ.

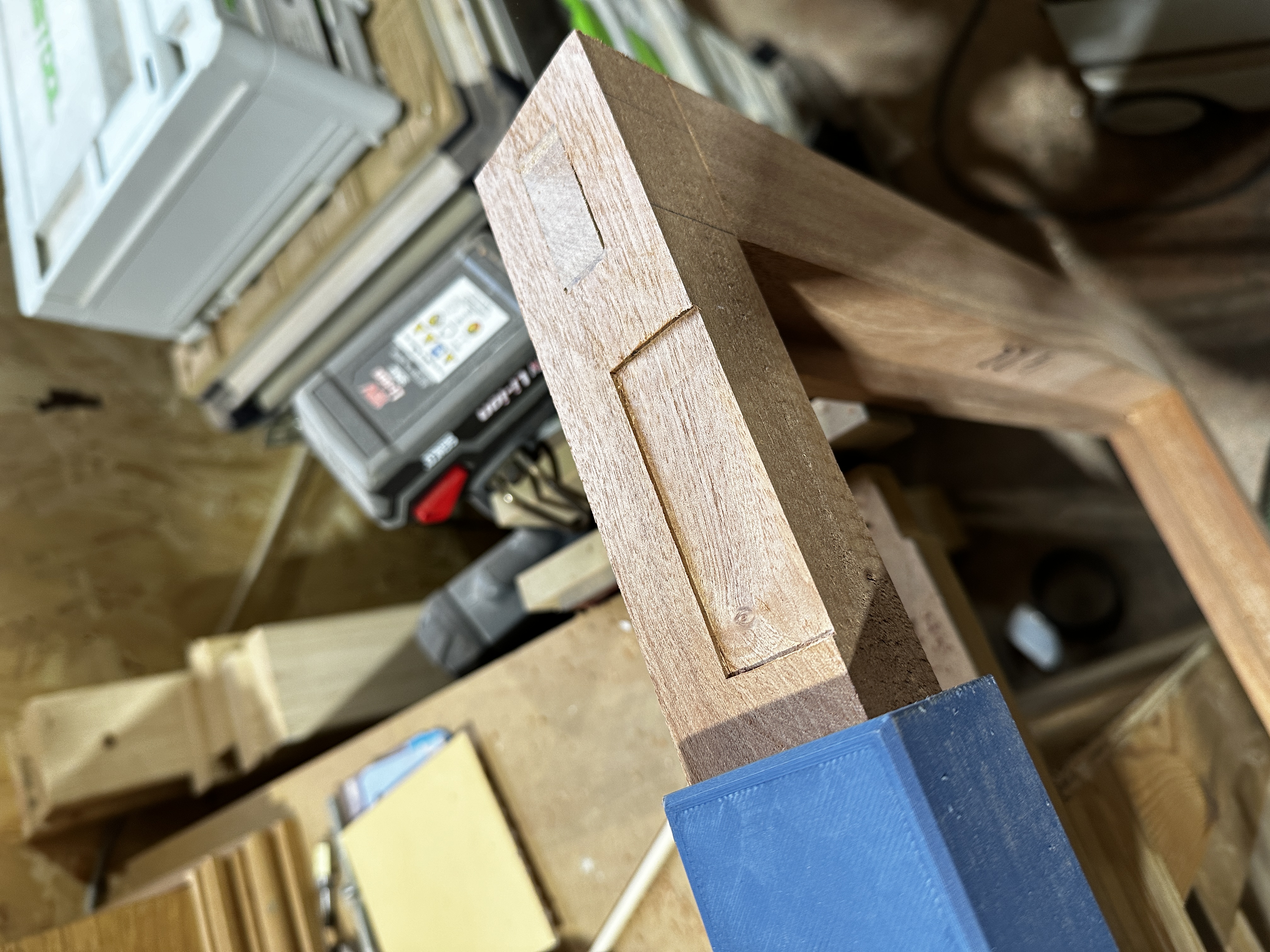

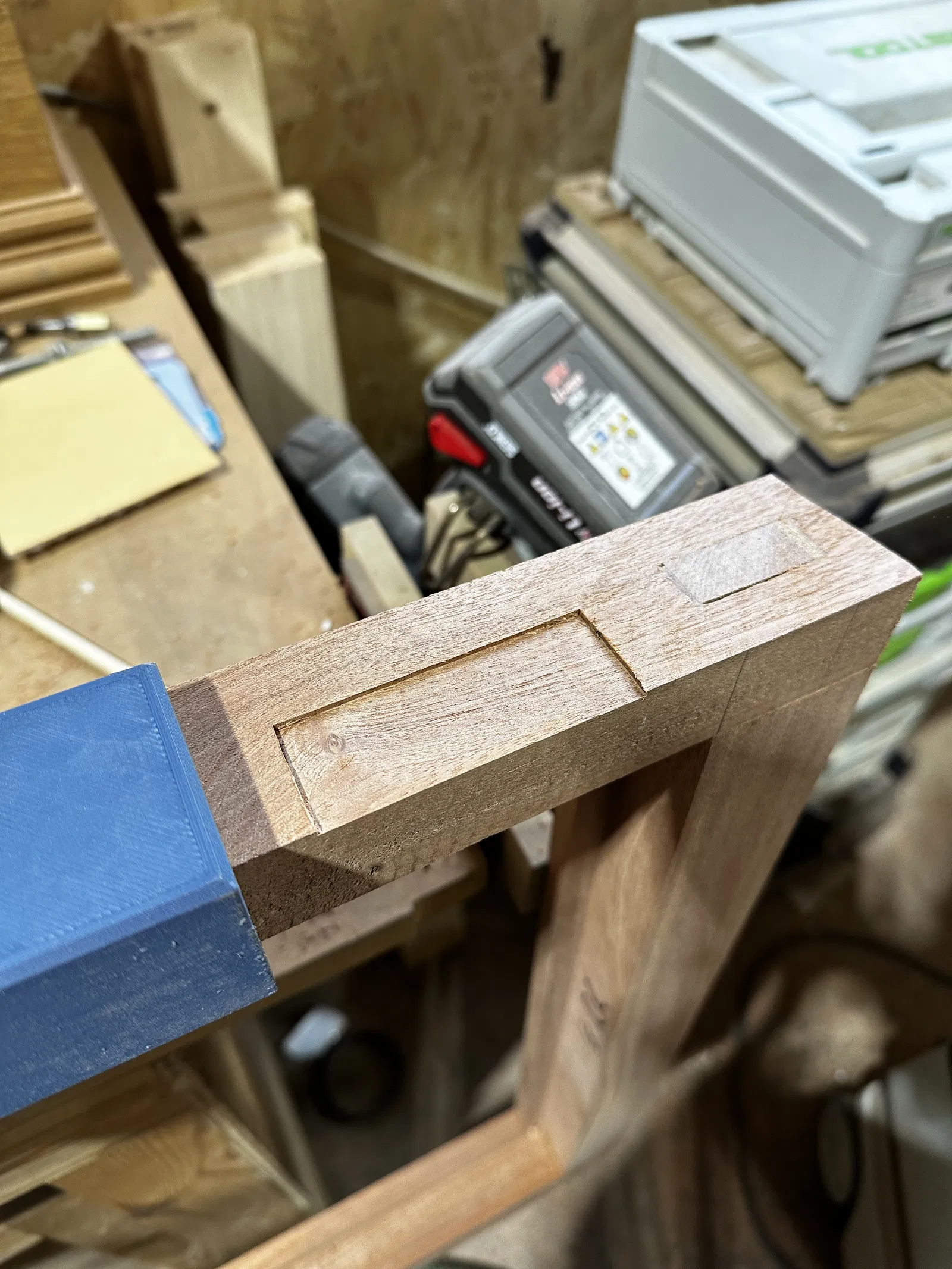

Phần khoét bản lề trên khuôn này sâu 45mm và dày 17mm để khi xài với máy phay trên khung cửa sổ, cái khuôn nó nằm gọn gàng mà không bị cạ vô mấy cái gờ của khung.

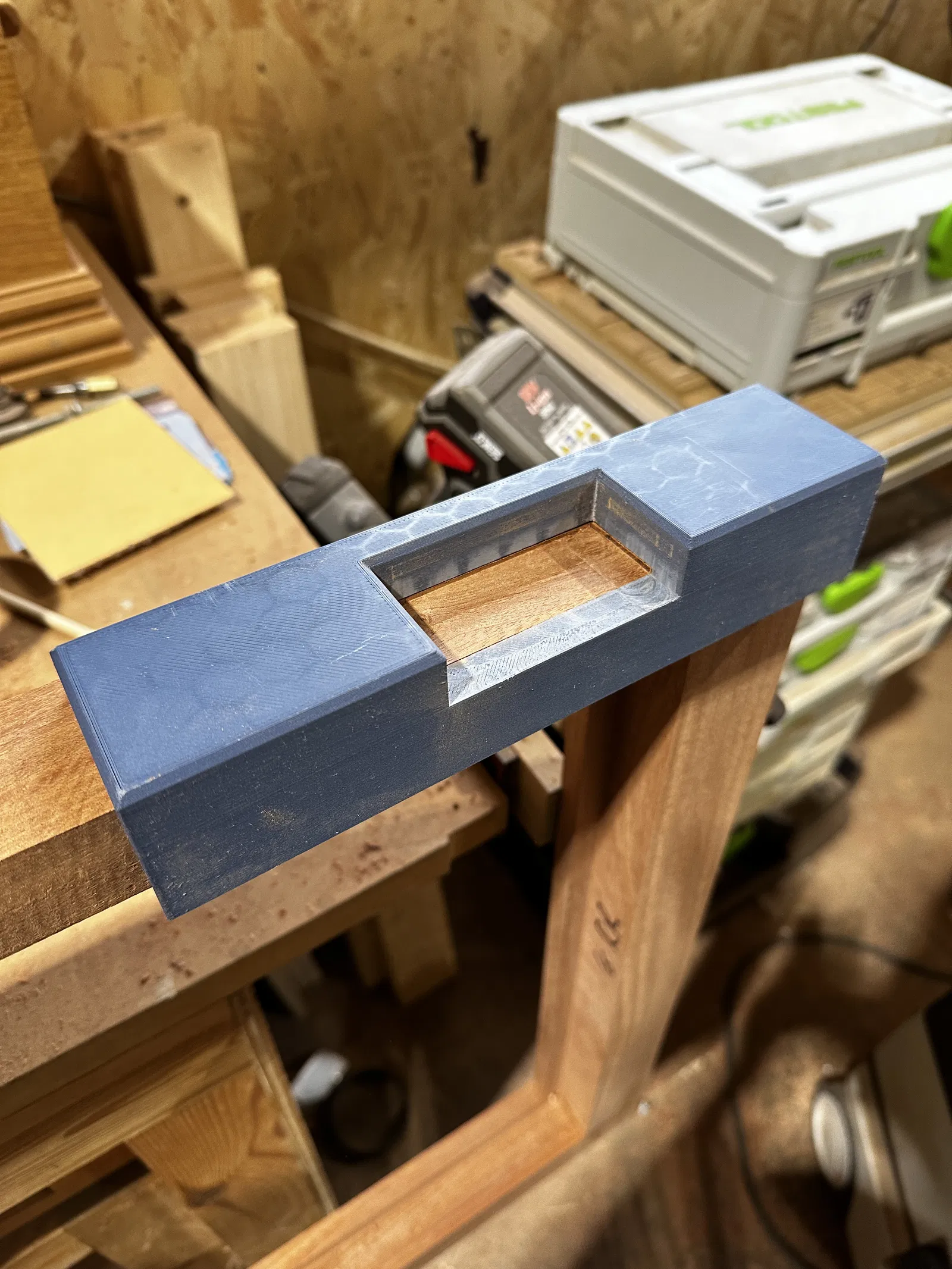

Để xài cho khung cửa sổ, bạn kẹp cái khuôn này sát mép trên và mép dưới của khung cửa.

Còn với khung cửa, bạn đẩy cái khuôn sát vô một miếng chêm có độ dày bằng với cái khoảng hở bạn muốn, dù là 3 hay 4mm, để lúc gắn khung cửa vô thì nó nằm ngay ngắn trên khung.

Nhớ in có support nha!
