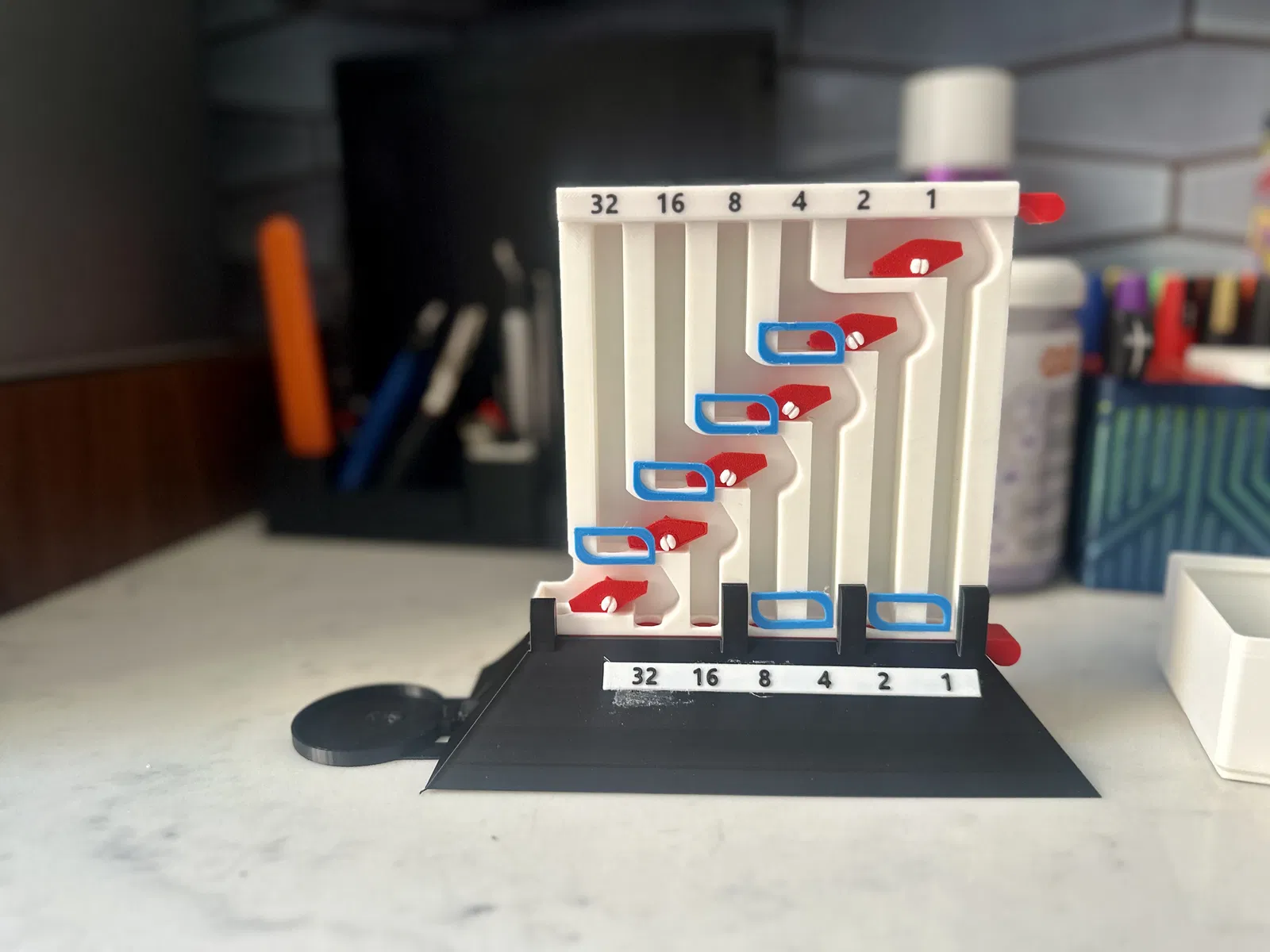

Máy Cộng Nhị Phân Phiên Bản In 3D Tỷ Lệ 1/2

Mô tả

Đây là phiên bản in 3D tỷ lệ 1/2 của máy cộng nhị phân bằng gỗ của Matthias Wandel: http://www.sentex.net/~mwandel/

Xem bản demo ngắn của phiên bản in 3D tại đây: Lần đầu bị lỗi ở "32", nhưng lần thứ hai hoạt động như bình thường: http://youtu.be/GhgaMkGWSNI Có thể tôi sẽ làm một video hay hơn cho thấy cách nó cộng một loạt các số, lên tới 63. Máy sẽ reset hoặc quay vòng quanh 64.

Thiết bị giáo dục để xem hệ nhị phân hoạt động. Quan sát các bit và byte nhị phân chuyển đổi ở dạng vật lý. Các viên bi thép sẽ hiển thị tổng của tất cả các giá trị đang được cộng lại.

Đọc bài viết trên 3Dprint.com http://3dprint.com/92406/3d-printed-binary-adding/

Dựa trên http://woodgears.ca/marbleadd/

Trình diễn mẫu gỗ gốc: https://www.youtube.com/watch?v=GcDshWmhF4A

Thiết kế cho bi thép 5/16" (khoảng 8mm).

Danh sách vật tư chế tạo

• 1× Lắp ráp Phần trên
• 1× Lắp ráp Đế (Cần trụ đỡ - đừng để bất kỳ trụ đỡ nào vào đường ra. Bạn có thể chống đỡ phần nhô ra ở trên đủ tốt bằng cách đặt cạnh đường dốc.)
• 6× Công tắc Rocker
• 6× Trụ Rocker
• 1× Thanh trượt Đầu vào
• 1× Thanh Số trên
• 1× Thanh trượt Kết quả
• 1× Hố nhận
• 6× Thanh chắn, tùy theo nhu cầu, các đoạn thả dài hơn có vẻ cần chúng nhiều hơn.

Cần dán Thanh Số trên vào để giữ Thanh trượt Đầu vào trên đường ray.

Bao gồm: Tệp Bambu Studio 3MF với 3 tấm và màu sắc
