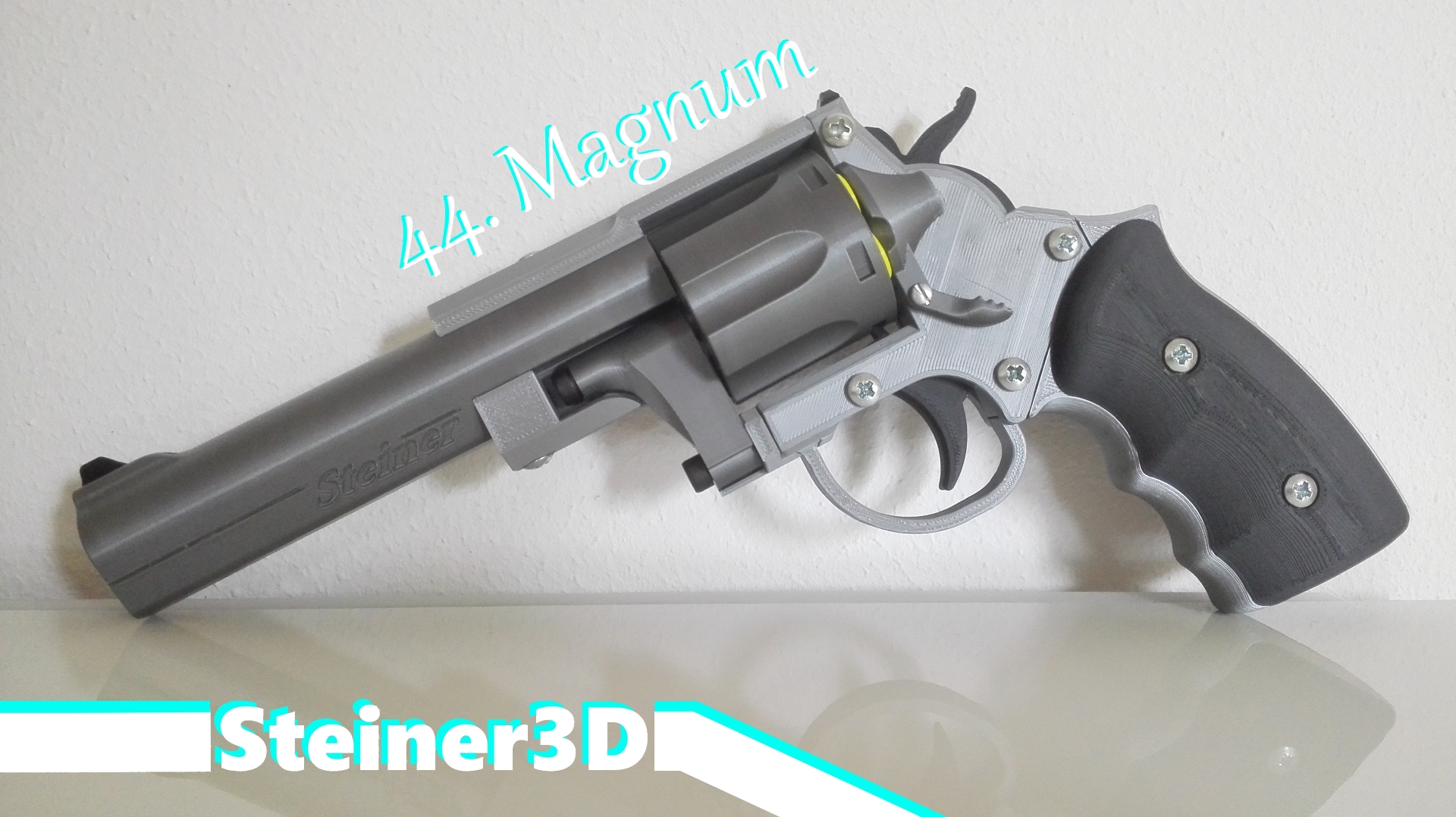

Nè, tui có thông tin này hay lắm, nghe từ một anh làm bên Prusa là ở văn phòng của họ có một cái (hoặc từng có) và họ hay chơi với nó ^^ Dưới đây là phần mô tả chi tiết về dự án, được tui cập nhật dần khi đăng lên thingiverse. Nhìn có vẻ hơi nhiều, nhưng mà có nhiều thông tin hữu ích để đảm bảo bản in của bạn sẽ hoạt động tốt, nên xem qua đi nha! Tui có để cái sơ đồ bung máy (explosion diagram) trong mấy file tải về đó, trong đó có danh sách linh kiện, thông số ốc vít và cách lắp ráp. Chúc anh em in ấn vui vẻ! ~DeSteiner Dĩ nhiên là thiết kế có mấy điểm chưa hoàn hảo, ví dụ như xài nhiều loại ốc vít khác nhau. Tui thiết kế cái này cũng 4 năm rồi, kỹ năng giờ cũng khá hơn nhiều… …Đó là lý do tại sao tui đã làm lại hoàn toàn để có nhiều cải tiến hơn. ### Tui đề nghị anh em in phiên bản mới nha! (link) /3d-model/revolver-ii-sung-luc-hanh-dong-kep-va-don Tuy nhiên, nếu anh em thích cảm giác nặng tay hơn với mấy con ốc kim loại cần thiết, thì vẫn có thể in cái cũ này, phiên bản mới thì in 100% không cần thêm gì hết! Nếu thấy công sức của tui có giá trị, tui sẽ rất cảm kích nếu anh em gửi cho tui chút tiền ủng hộ! Qua mấy link này nè: (PayPal): https://www.paypal.com/paypalme/tosteiner (Card, Apple-Pay, Google-Pay): https://buymeacoffee.com/desteiner ### Cài đặt in: Máy in: Prusa Mk2 Rafts: không Supports: không Độ phân giải: 0,15mm Infill: 8-15% Hãng filament: Prusa, Prusament, Hatchbox Filament: PLA, ABS ### Giới thiệu: Hê lu! Có bao giờ anh em muốn có một khẩu súng đồ chơi, mà nó làm được nhiều hơn là chỉ để trưng không? Tui lo được! Tui giới thiệu với anh em, đây có lẽ là một trong những khẩu súng lục đồ chơi in 3D hoạt động cơ khí hiếm hoi có trên mạng, nhất là lại còn miễn phí nữa! Xem nó hoạt động tại đây: https://i.imgur.com/DBUVUkF.gifv Nó cân bằng khá tốt, xem nè: https://i.imgur.com/xiP3Ovo.gifv Bản cập nhật #3 đã giới thiệu Speed-Loader!: https://i.imgur.com/fzdfx1J.gifv Xem bản vẽ lắp ráp đầy đủ, độ phân giải cao tại đây: https://i.imgur.com/3nPtyNg.jpg Anh em làm được một cái rồi hả? Tuyệt vời! Đừng ngần ngại chia sẻ với tui nha! ### Tính năng chính: * In được hoàn toàn mà không cần MultiMaterial, Supports, Rafts hay gì cả!

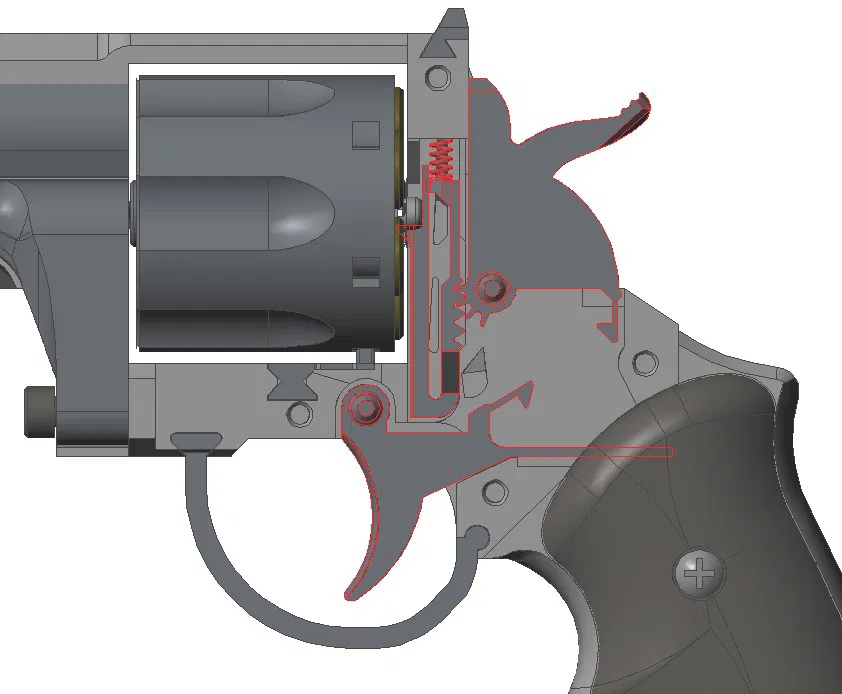

• Single Action: Kéo búa sẽ xoay ổ đạn tới viên tiếp theo. Ổ đạn và búa sẽ khóa lại. Bóp cò sẽ thả búa, các bộ phận bên trong sẽ reset cho lần hoạt động tiếp theo.

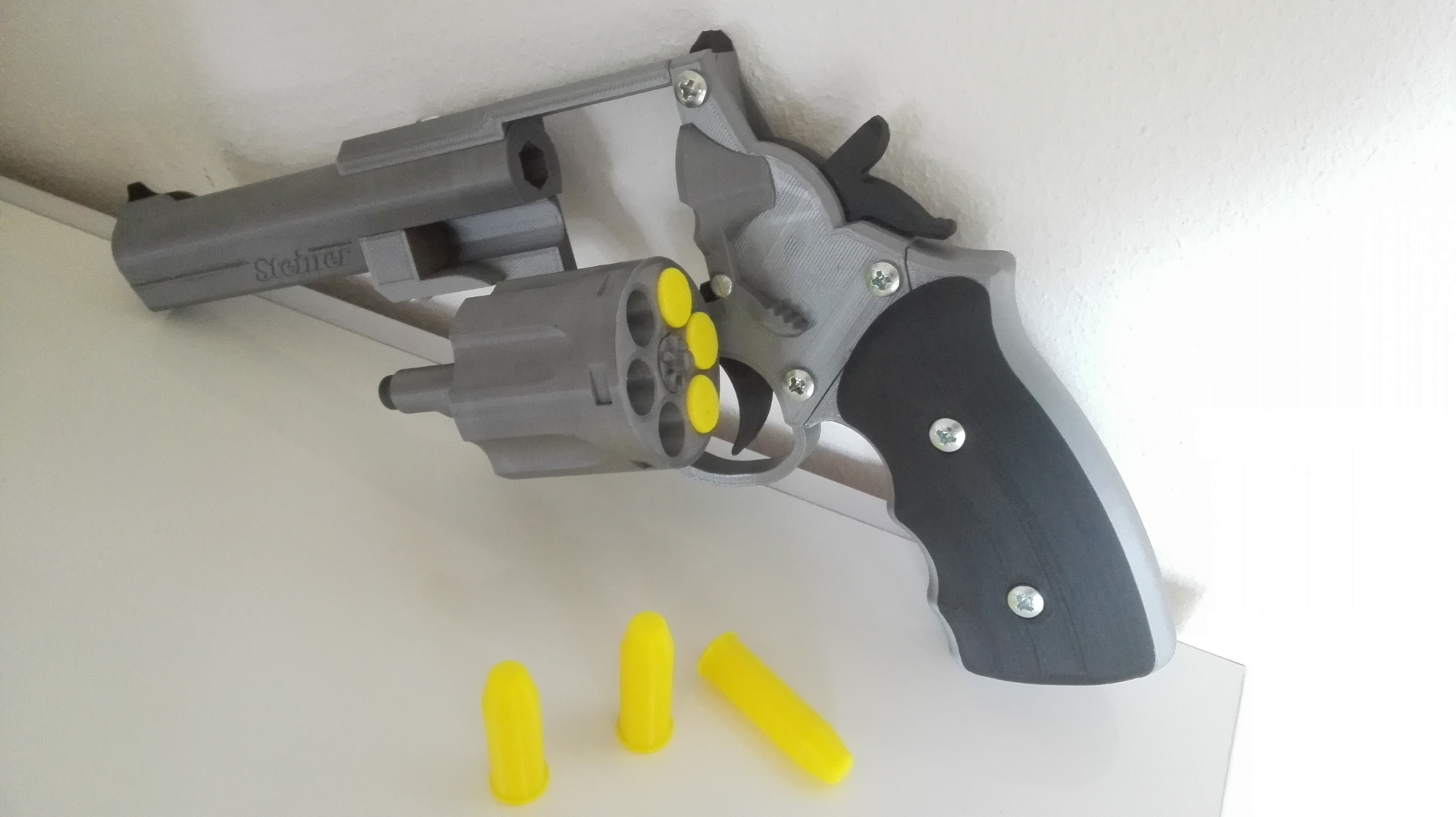

• Ổ đạn có thể bật ra hai bên để thay đạn.

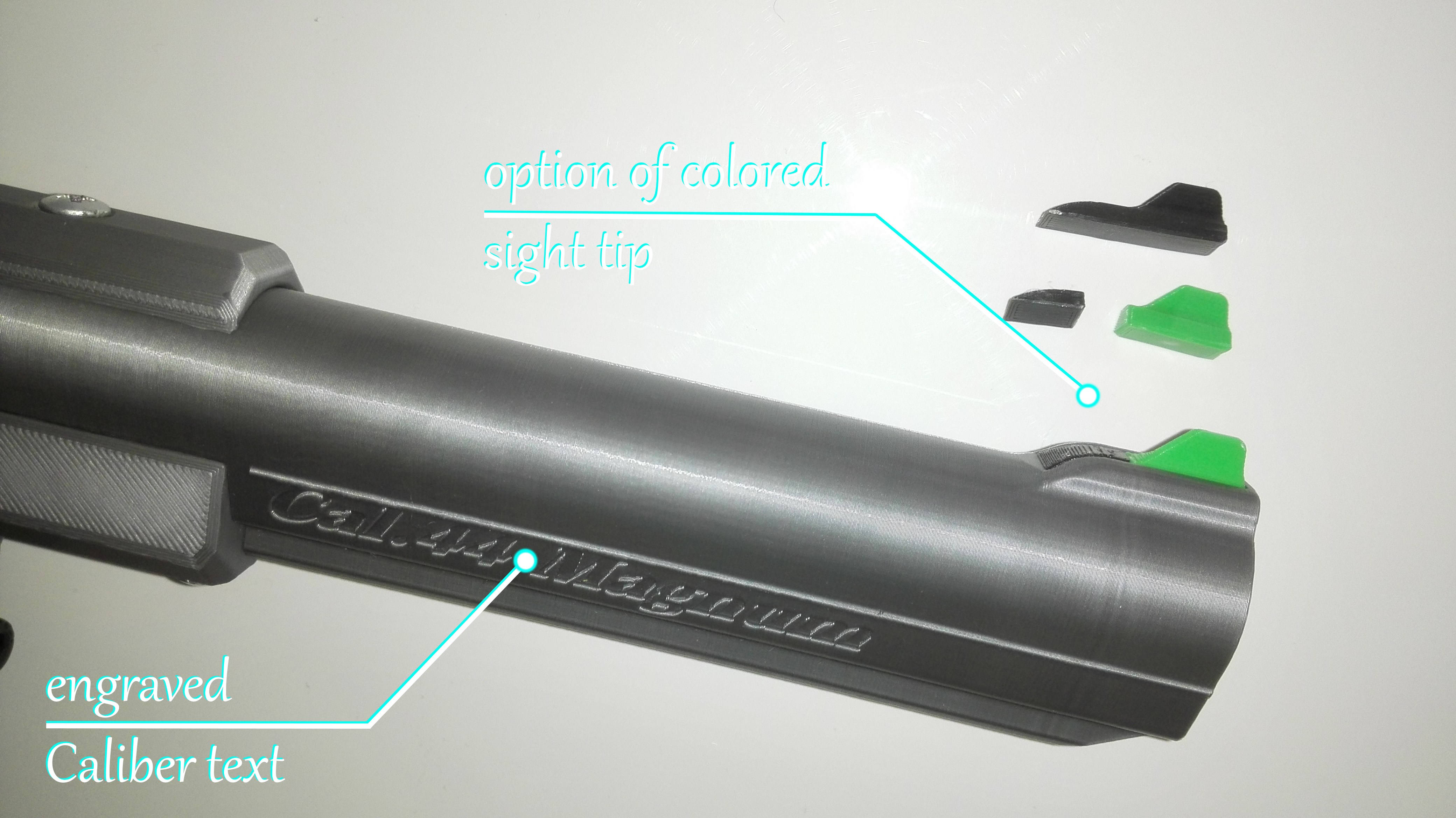

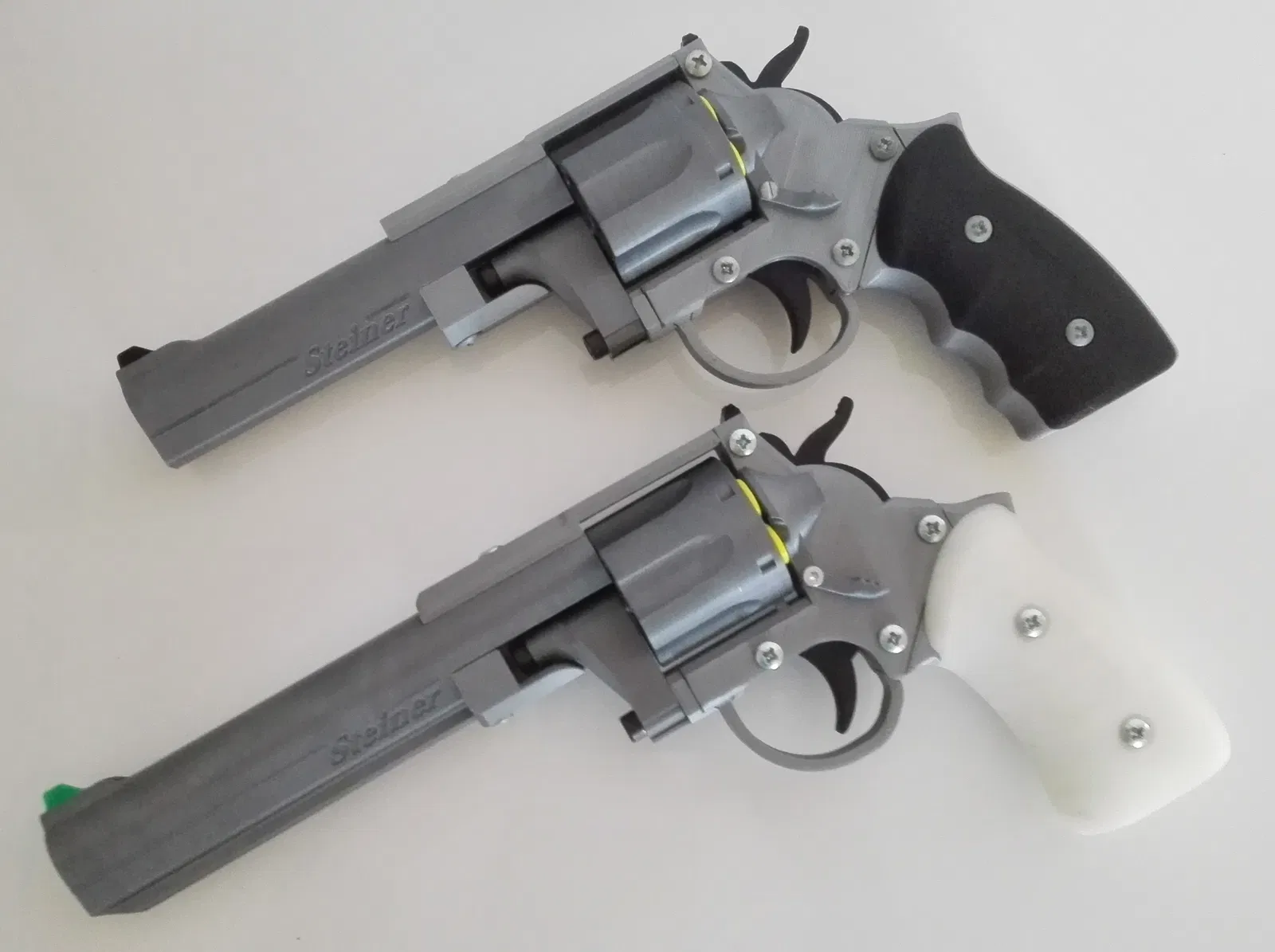

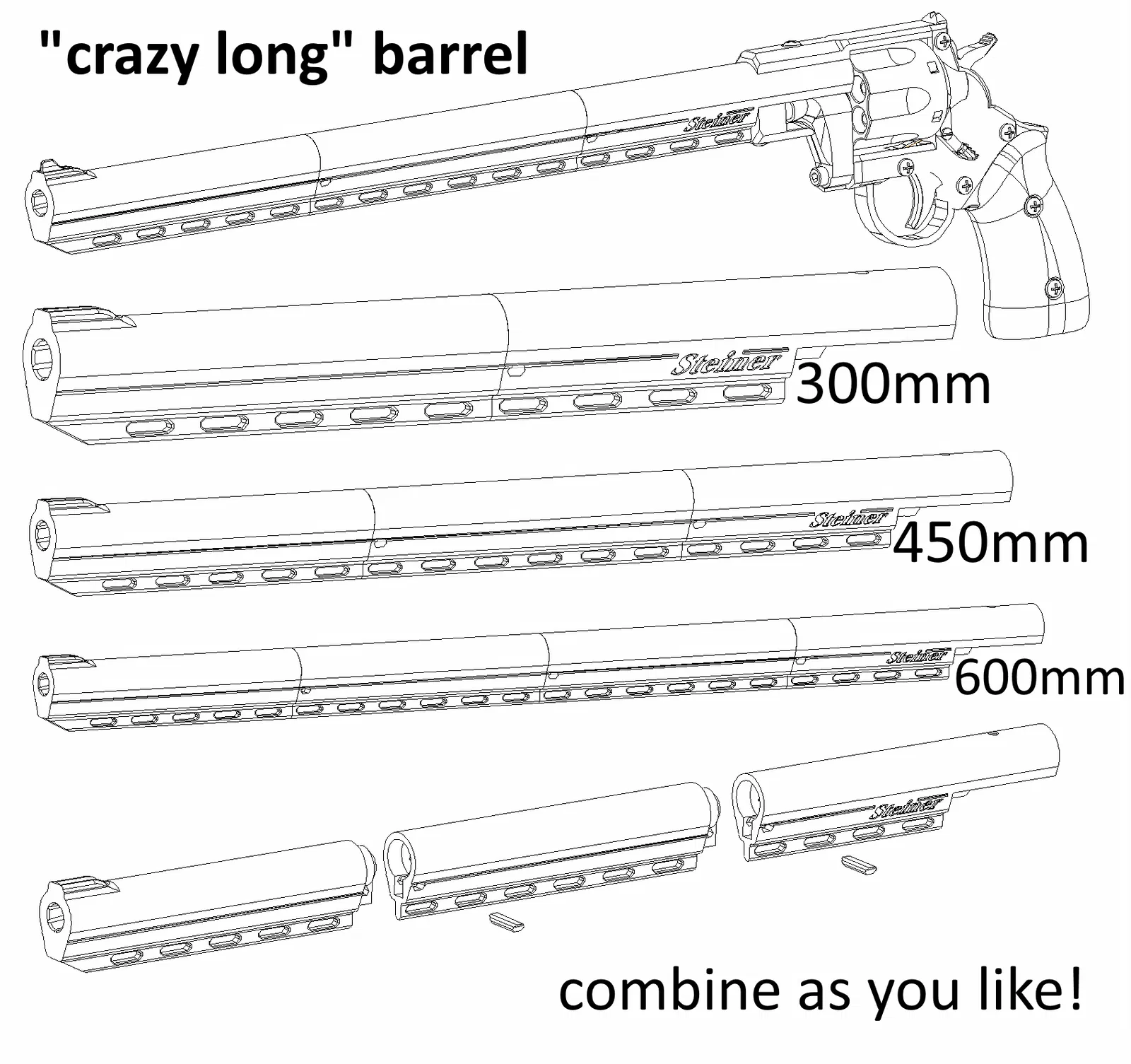

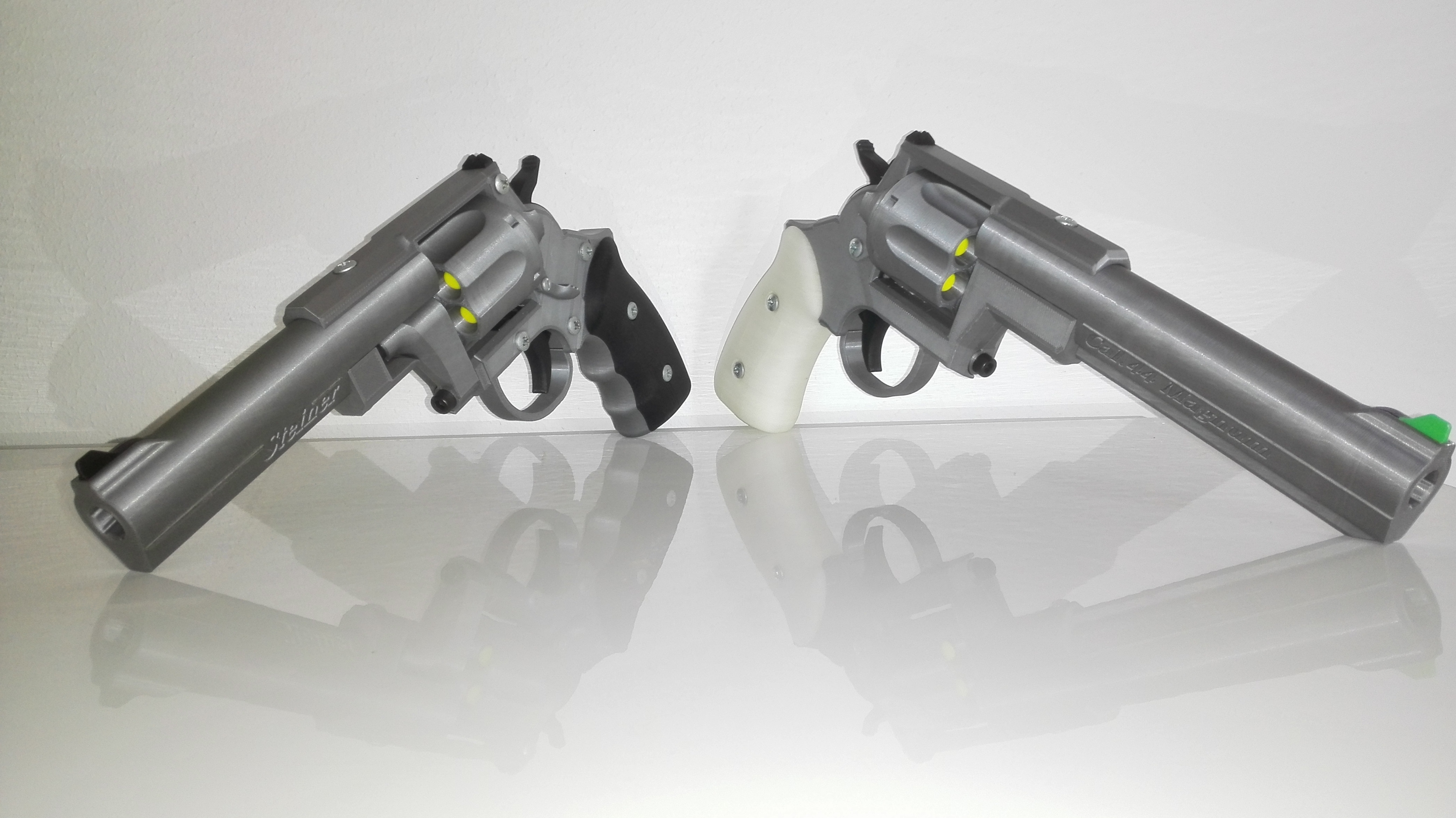

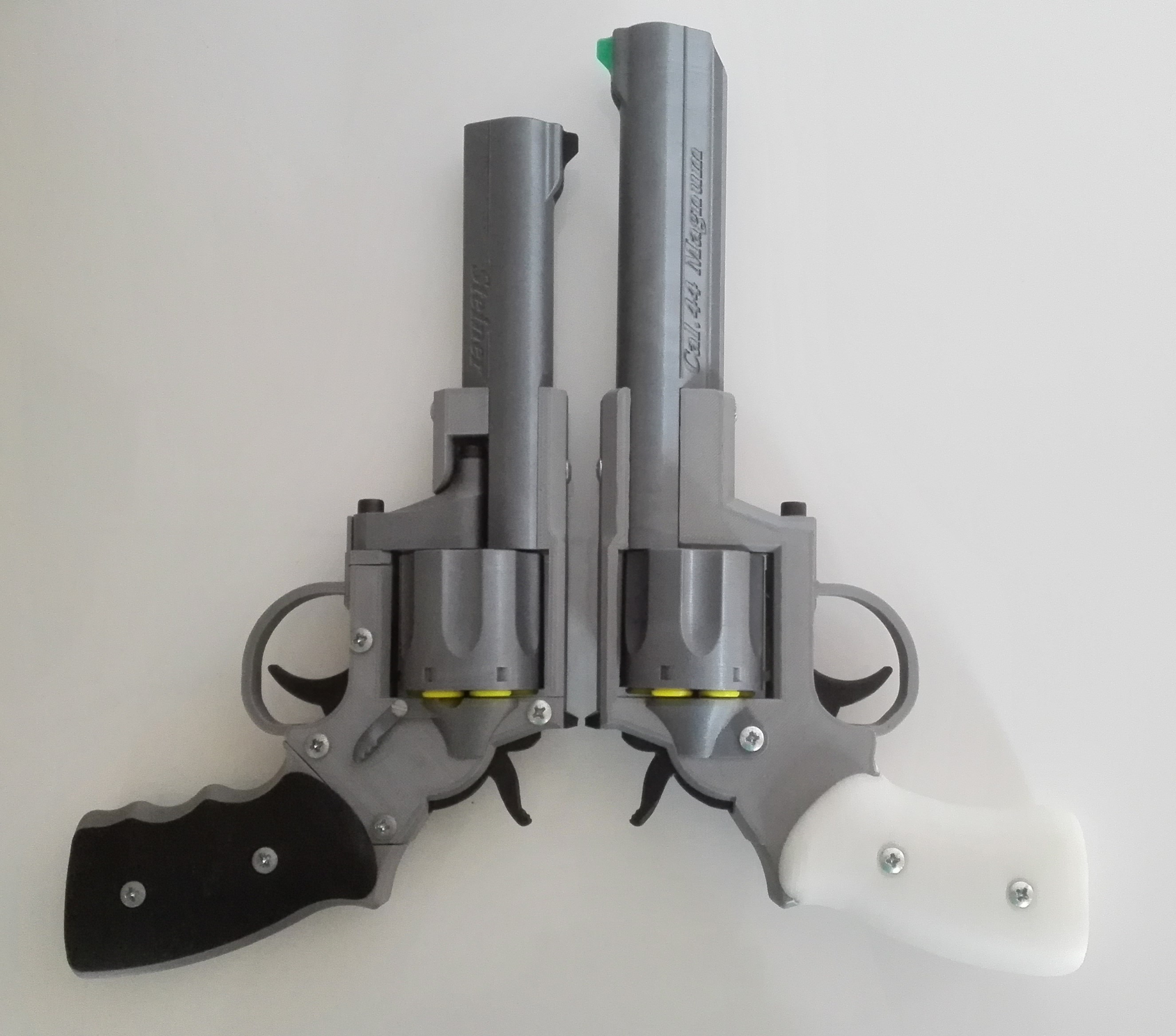

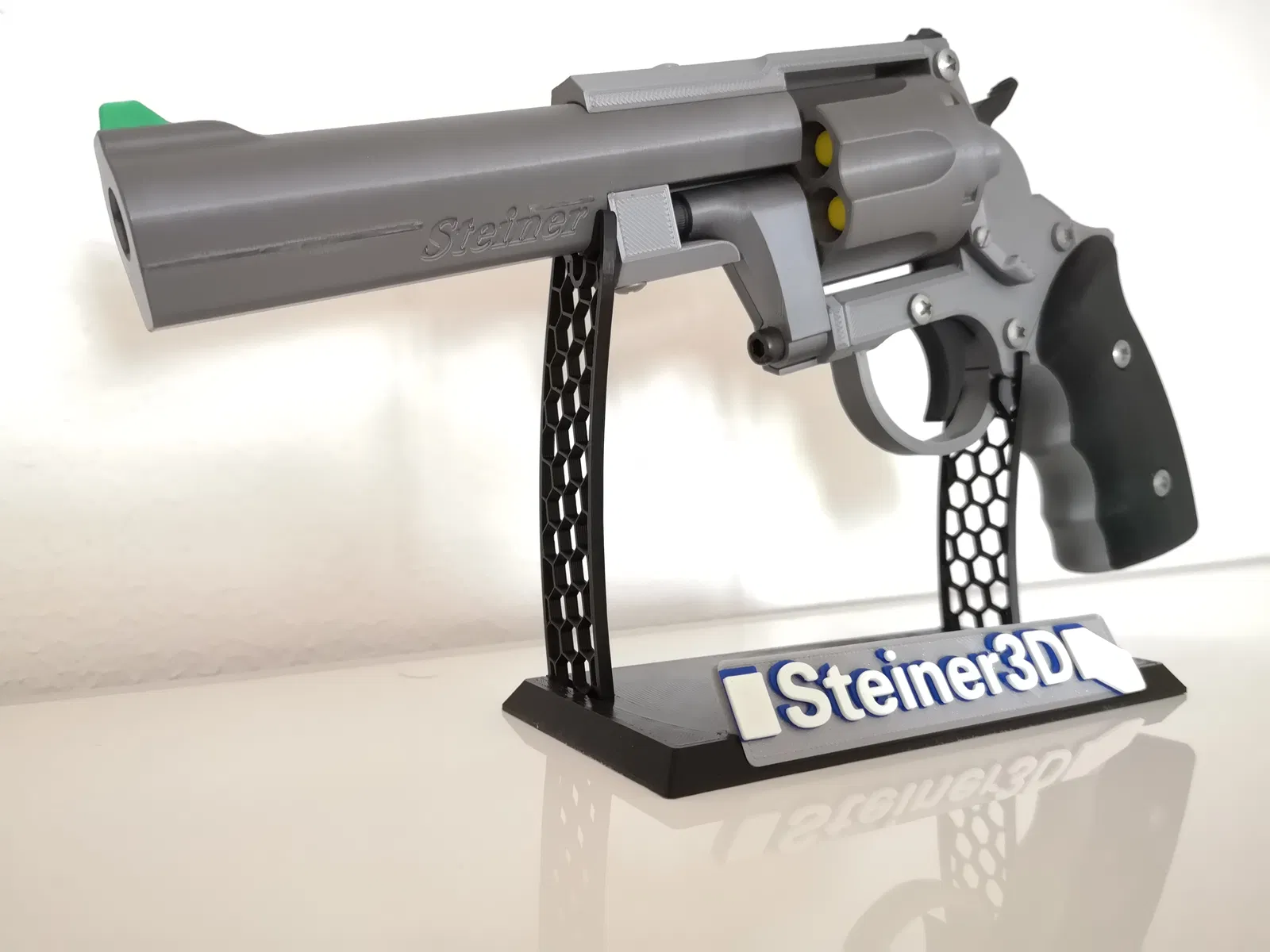

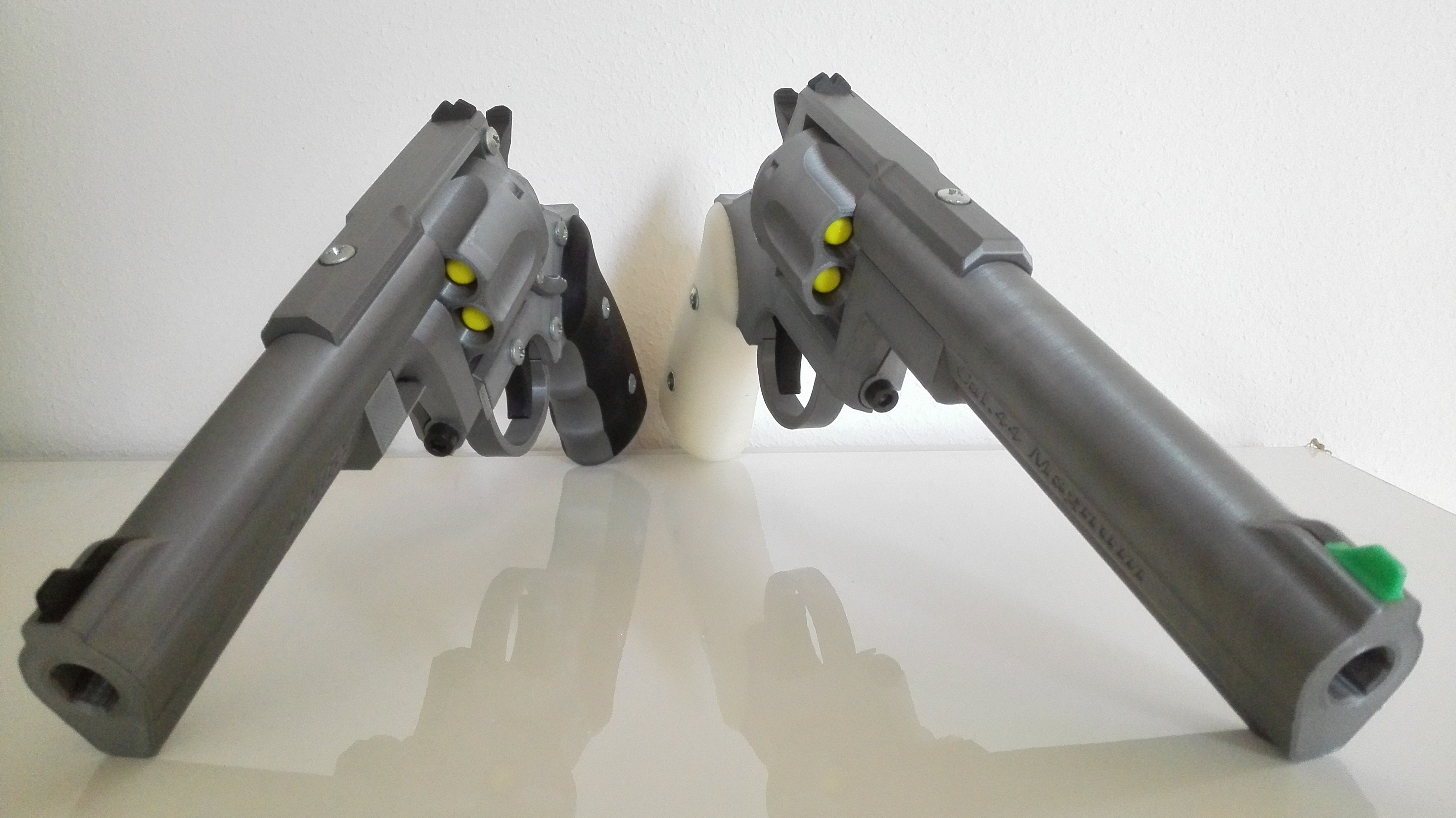

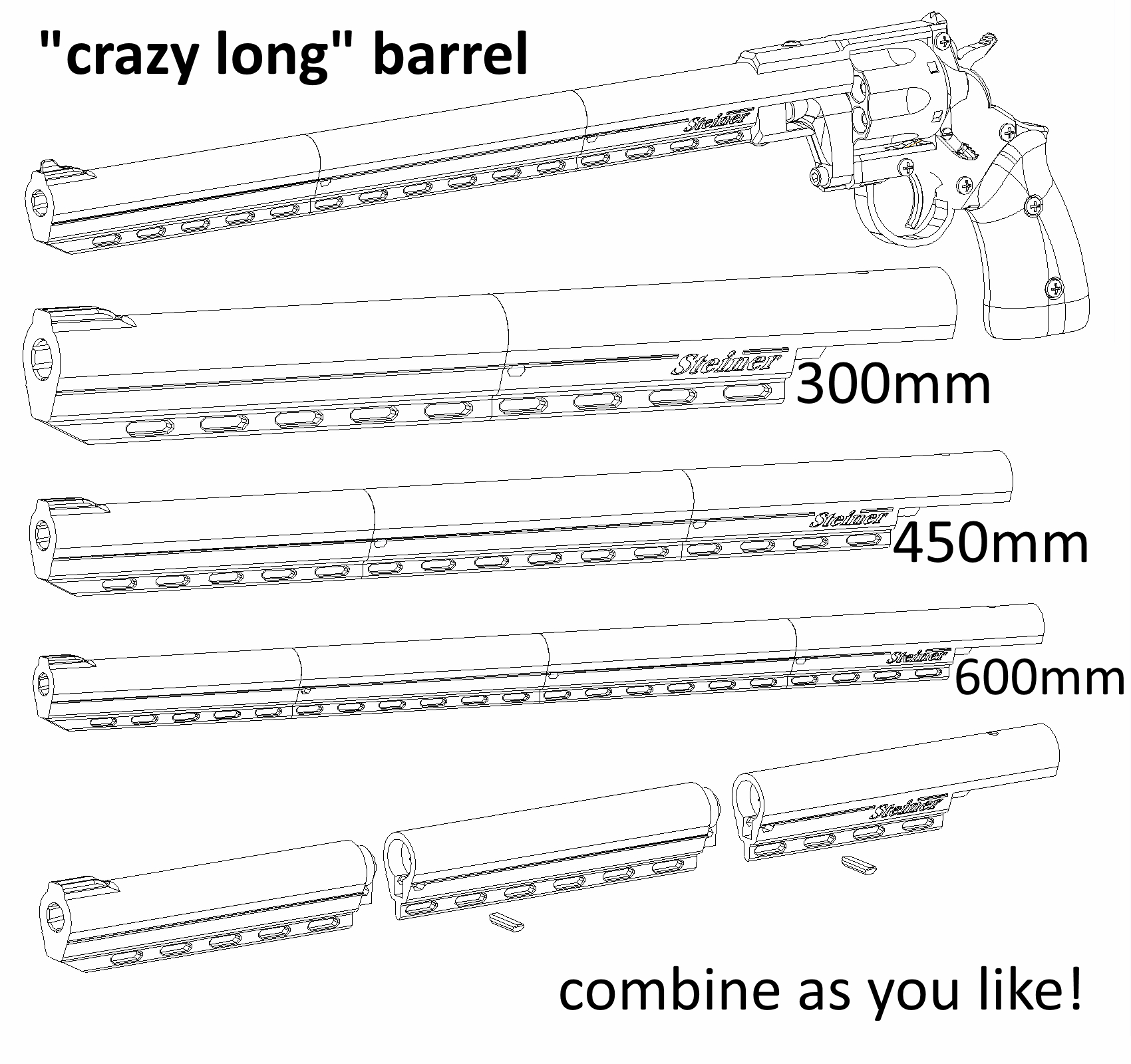

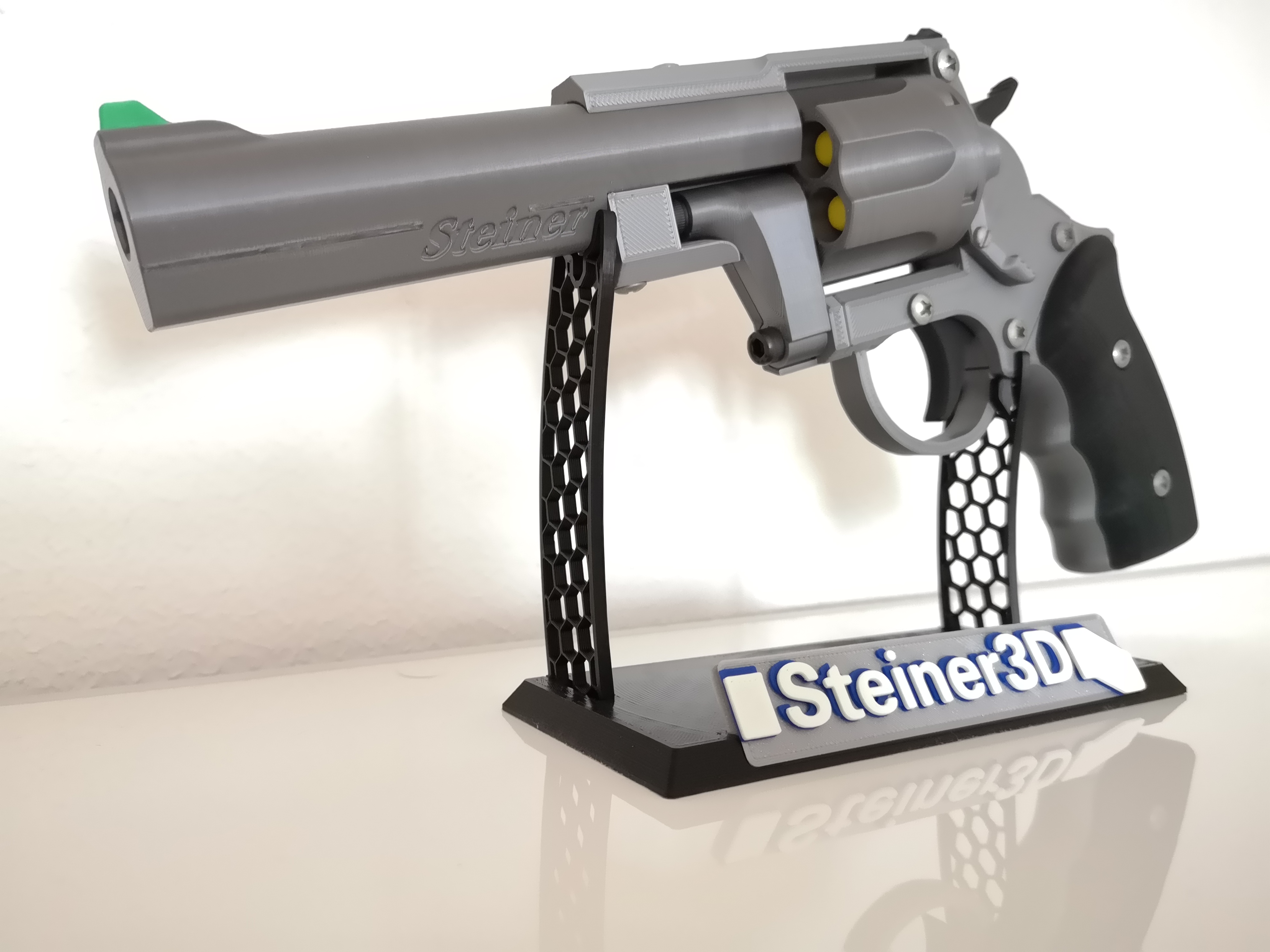

• Tùy biến được: Cán súng công thái học hoặc Cán súng cổ điển, nòng dài hoặc nòng ngắn, kết hợp tùy thích!

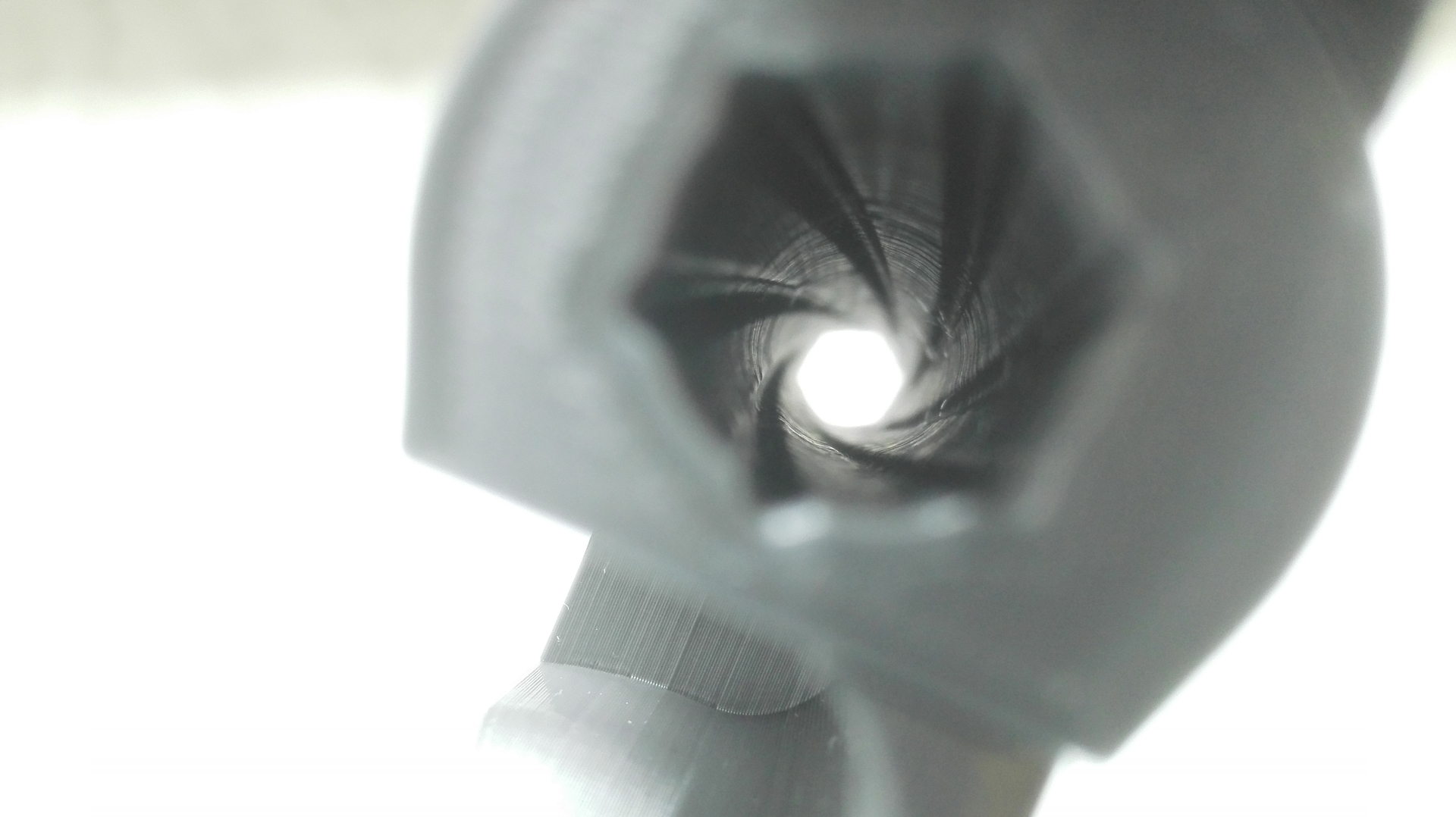

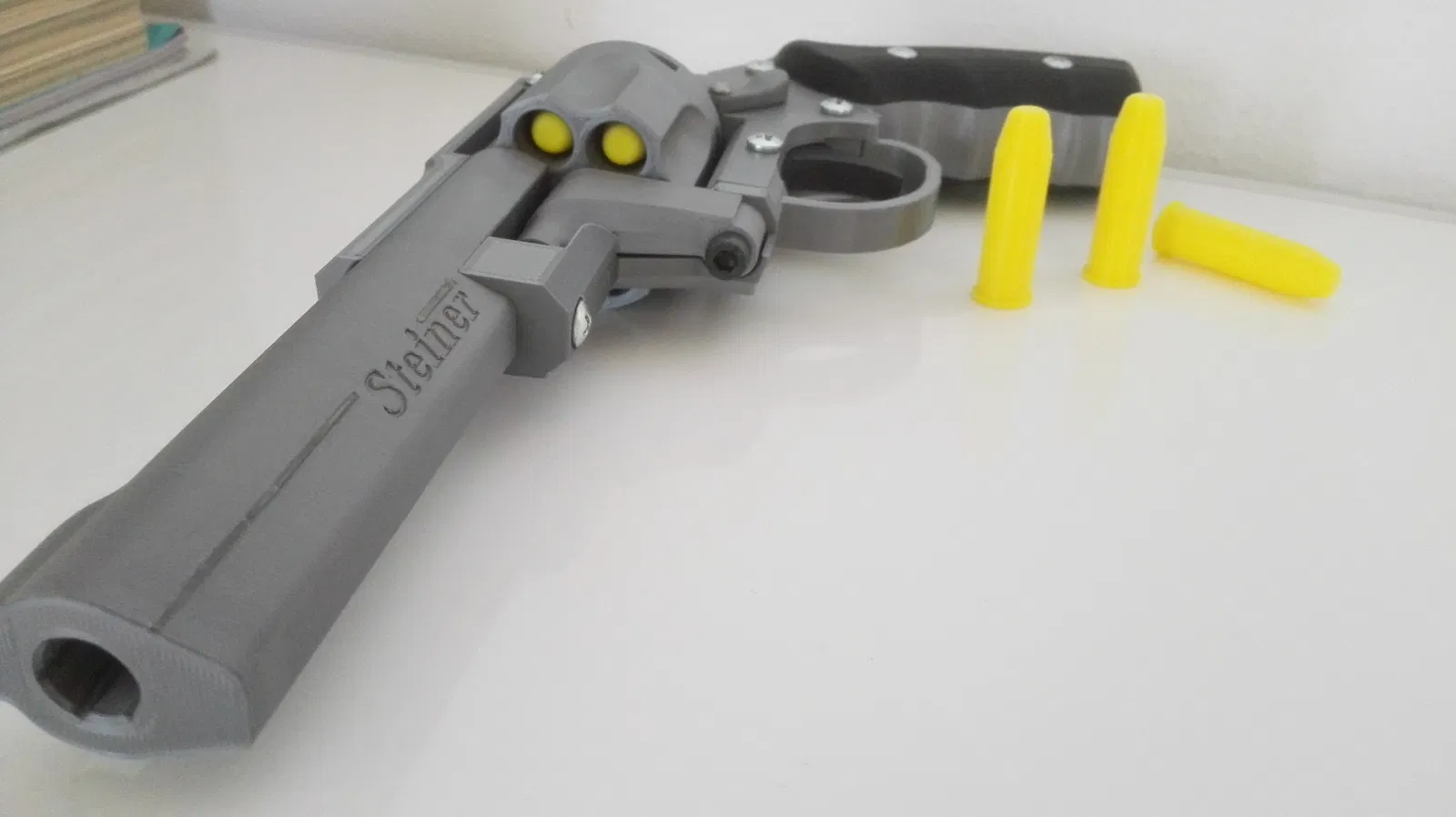

• Nòng súng có khương, dù khó thấy (tui dùng điện thoại để chụp cái ảnh đó vào khoảng trống dành cho ổ đạn).

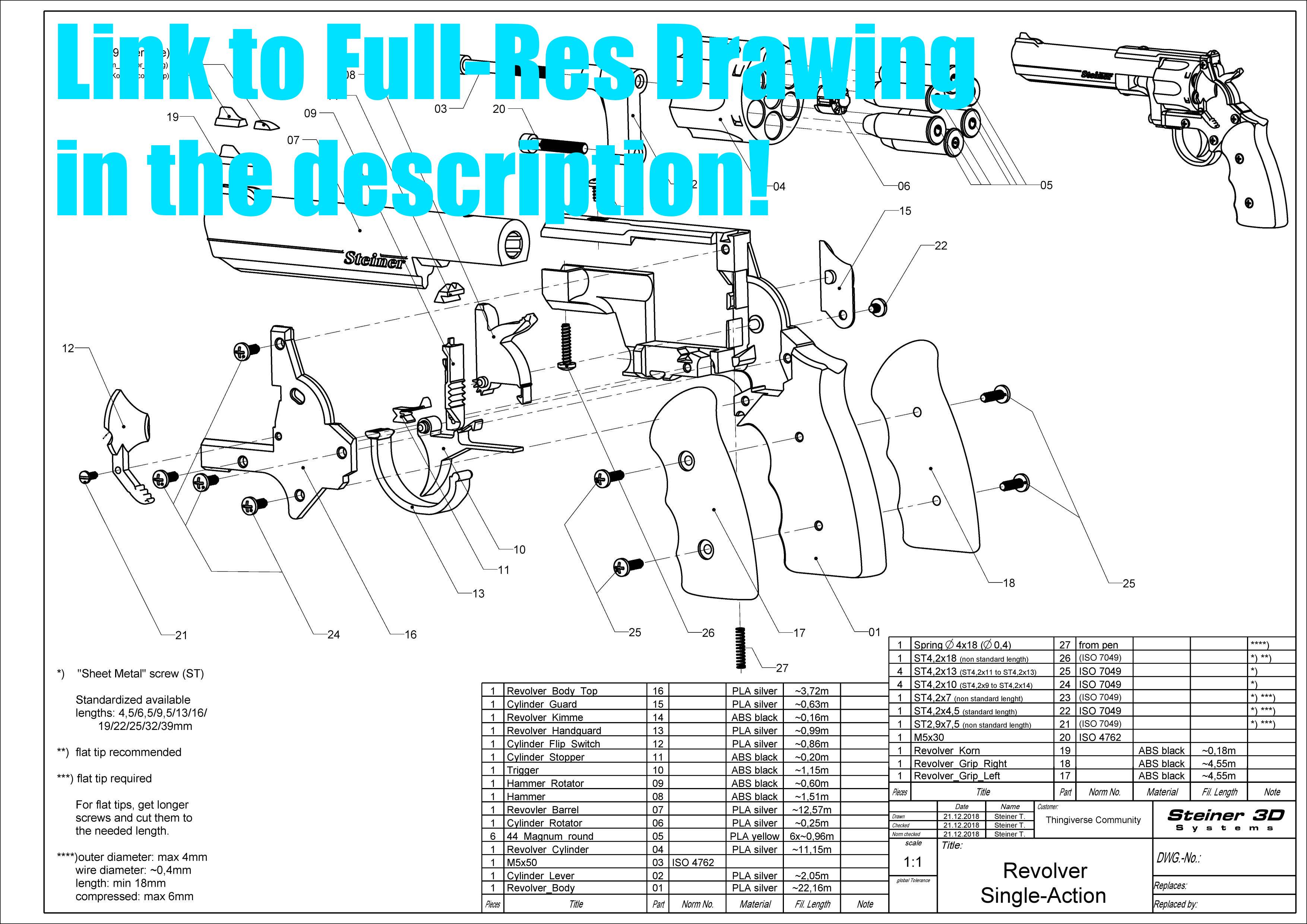

• Bản vẽ lắp ráp kích thước A2 (xem danh sách linh kiện trong đó để biết thêm thông tin). ### Anh em cần gì: * 1 ốc M5x50
• 1 ốc M5x30
• 11 con ốc dành cho nhựa/gỗ (ghi là "ST#x#" trong bản vẽ lắp ráp) có chiều dài ít nhất 20mm và đường kính 4mm, đường kính lõi 3mm. Cắt chúng thành ốc ngắn hơn theo danh sách linh kiện trong bản vẽ lắp ráp (link ở phần giới thiệu). Làm phẳng đầu ốc sau khi cắt, nhưng trước đó hãy vặn một con ốc chưa chỉnh sửa vào mỗi lỗ, sau đó ốc sẽ không tự cắt ren được nữa.
• 1 con ốc dành cho nhựa/gỗ (ghi là "ST#x#" trong bản vẽ lắp ráp) có chiều dài ít nhất 8mm và đường kính 3mm, đường kính lõi 2mm. Cũng được đề cập trong danh sách linh kiện.
• Ít nhất khoảng 73m filament
• 1 lò xo như mô tả trong danh sách linh kiện. Anh em sẽ phải tìm cây bút có lò xo phù hợp, nhưng loại này khá phổ biến.
• Dụng cụ cắt ren M5 cho Ổ đạn và Thân súng. Vặn thẳng ốc M5 vào mà không cắt ren có thể được, nhưng tui chưa thử và không khuyến khích.
• Filament ABS/PETG: Tui đặc biệt khuyên dùng ABS cho bộ phận chặn ổ đạn (Cylinder-Stopper), vì PLA kém đàn hồi hơn và sẽ nhanh chóng bị biến dạng dưới tải trọng. Cũng khuyên dùng cho Cò súng (Trigger), Búa (Hammer) và bộ phận xoay búa (Hammer_Rotator). Mấy cái này có thể dùng PLA cũng được (ít nhất là lúc đầu, còn về lâu dài thì khác). Tuy nhiên tui chưa thử. Nhiều người đã báo cáo là dùng PETG cũng được! ### Thông tin thêm và Mẹo: Tui mất khoảng 4 tuần để thiết kế khẩu súng lục này từ đầu cho đến khi in xong và hoạt động như ý. Tui đã tìm kiếm kích thước của một viên đạn 44.Magnum và xây dựng mọi thứ xung quanh nó, trong khi thiết kế hoàn toàn là hư cấu. Kết quả thật sự rất đáng hài lòng! Cán súng cầm khá vừa tay tui. Phân bổ trọng lượng giúp việc xoay súng trong tay trở nên dễ dàng. Tất cả các file STL đều được định hướng sẵn! Hãy chắc chắn sử dụng brim lớn cho nòng súng để nó bám chặt vào bàn in. Anh em cũng có thể muốn giảm tốc độ in một chút, vì các chuyển động nhanh có thể làm vật thể cao bị rung, dẫn đến chất lượng bề mặt kém. Để tránh các cạnh của bộ phận bị bong khỏi bàn nhiệt, tui đề xuất dùng brim cho tất cả các bộ phận. In chậm thôi, vì tốc độ in ảnh hưởng trực tiếp đến chất lượng. In nhanh hơn sẽ làm đường kính lỗ nhỏ hơn, ví dụ. Tui thường dùng 20mm/s cho các đường viền ngoài, 25mm/s cho tất cả các đường viền khác và 30mm/s cho infill. Siêu chậm, tui biết, nhưng tui có kết quả tuyệt vời và thường không vội khi in. ### Việc cần làm sau in: * Phiên bản mới nhất của Cylinder Stopper lẽ ra phải hoạt động ngay. Nếu không, hãy dùng bật lửa hoặc nguồn nhiệt khác để uốn cong Cylinder-Stopper và lò xo lá của Flip-Switch cho đến khi chúng hoạt động tốt nhất với bạn.
• Tui khuyên anh em nên thử hoạt động nhiều lần trước khi bắt vít!
• Cái mũi hình tam giác giữ cho Flip-Switch ép chặt vào Thân trên (Body-Top) cũng sẽ cần chỉnh sửa một chút cho đến khi nó di chuyển trơn tru.

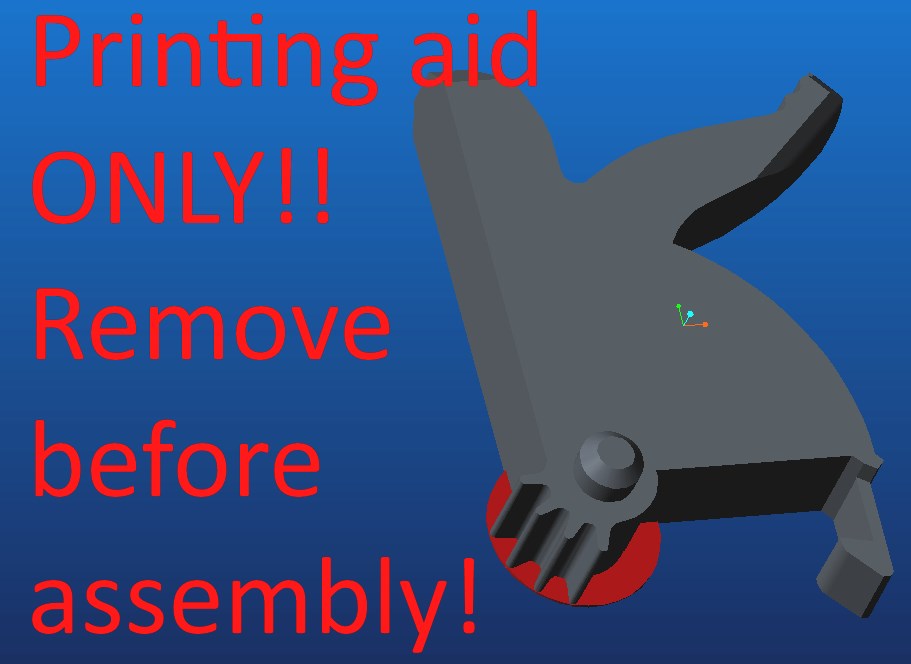

• Để bám dính tốt hơn, tui đã thêm một lớp lót lớn ở lớp đầu tiên của bánh răng Búa (Hammer), vì brim không hoạt động tốt trong các không gian chật hẹp này (về cơ bản là một cái brim thêm thủ công ngay trong CAD). Cái này cần được gỡ bỏ sau khi in! Khoảng trống giữa các răng phải hoàn toàn thông thoáng!
• Tui đã in TẤT CẢ các bộ phận với brim. Đặc biệt là Thân súng (Body) dễ bị cong vênh do có nhiều phần nhô ra. ### Vấn đề đã biết: Tôi có thể sửa lỗi của mình không? * Búa dừng lại ở giữa đường: Chỉnh sửa mũi của Hammer-Rotator cho đến khi nó có thể trượt qua các răng của Cylinder-Rotator.
• Ổ đạn xoay quá khấc, dẫn đến lệch với nòng: Hoặc là bạn kéo búa quá nhanh, hoặc là Cylinder-Stopper không đủ lực. Thử chỉnh lại độ cong bằng nguồn nhiệt.
• (Ổ đạn xoay không tốt khi kéo búa: Thử cắt bớt một chút phần Cylinder-Stopper ||| đã sửa trong Bản cập nhật thứ 2)
• (Ổ đạn không xoay đủ để khóa vào khấc: Hammer-Rotator của bạn có thể bị mòn. Kiểm tra xem có bị mất vật liệu ở mũi không. Kéo búa nhanh hơn một chút có thể hiệu quả, nhưng in lại cái mới là tốt nhất ||| đã sửa trong Bản cập nhật thứ 2)
• Ổ đạn không thụt hoàn toàn vào súng khi bật ra để nạp đạn: Do đạn chưa được nạp hoàn toàn và va chạm vào thân súng. Tuy nhiên, điều này không gây hư hại. Chỉ cần bật ra và vào lại. Nếu nòng súng hướng xuống một chút, khả năng thành công sẽ cao hơn.
• (Kéo búa làm bật Flip-Switch ra, cuối cùng làm ổ đạn bật sang bên: Có thể xảy ra hiếm hoi. Lý do là lò xo lá của Flip-Switch quá mềm ||| đã sửa trong Bản cập nhật thứ 1)
• (Ổ đạn xoay lỏng lẻo: Dán nhiều lớp băng keo để giảm độ rơ. Bạn cũng có thể dùng keo, nhưng nếu có gì đó bị hỏng thì bạn sẽ phải in lại toàn bộ ổ đạn ||| Ít khả năng xảy ra hơn từ Bản cập nhật thứ 2)

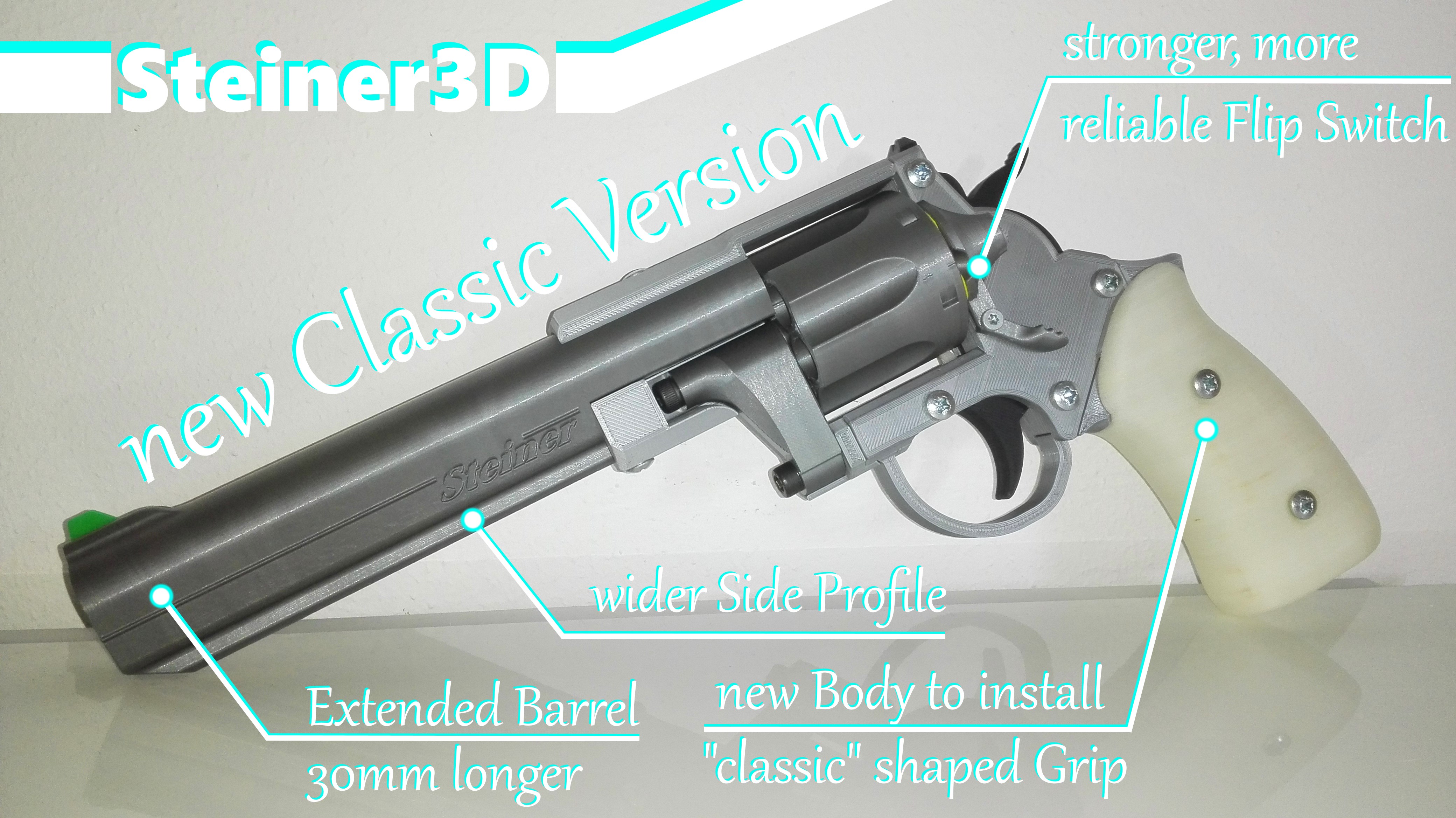

• Flip Switch ở vị trí ổ đạn chưa khóa: Trên Flip Switch có một cái mũi nhỏ, giúp nó giữ gần bề mặt Thân trên (Body Top), vì chỉ con ốc không đủ độ cứng. Tuy nhiên, rất có thể cái mũi này bị to quá. Cẩn thận cắt hoặc mài nó cho đến khi nó di chuyển mà không có nhiều lực cản khi vặn nhẹ vào Thân trên. Bạn cũng có thể dùng nhiệt làm nóng lò xo lá nhỏ để uốn cong nó và tạo thêm lực căng, tăng lực xoay để Flip Switch tự reset về vị trí ban đầu sau khi hoạt động. Nhớ là, đừng vặn Flip Switch quá chặt, phải có khoảng trống để di chuyển! ### Kết luận: Tui thực sự hy vọng anh em thích món đồ này như tui! Như thường lệ, cứ thoải mái bình luận và hãy chia sẻ nếu anh em đã làm được một cái! Đây là một công việc RẤT nhiều, vì vậy đừng sử dụng hoặc xuất bản thứ này ở bất kỳ đâu mà không ghi nhận tui là người tạo ra nó. Tui mong chờ được thấy sản phẩm của anh em! Chúc mừng in ấn! ~ DeSteiner ### Tin cập nhật: ##### Bản cập nhật 1 - 24.09.2018 - Cổ điển và Tùy chỉnh Đây là bản cập nhật lớn đầu tiên. Có thể một số anh em thích cán súng cổ điển hơn cán công thái học bằng nhựa. Thì đây! Chỉ cần in Revolver_Body_Classic và anh em có thể lắp Revolver_Grip_Classic, thay đổi diện mạo cho phù hợp với thời xưa! Vì vậy, Thân súng cũng nhỏ hơn một chút, phòng trường hợp phiên bản công thái học không vừa với bàn in của anh em ở kích thước đầy đủ. Anh em nghĩ súng lục đã đủ lớn trước đó rồi? Tui thì không! Giới thiệu Nòng súng kéo dài thêm 30mm! Hơn nữa, cả hai phiên bản Nòng súng giờ đây đều có thêm thanh gia cố tùy chọn, làm cho hồ sơ hai bên trông rộng hơn, cũng như khắc chữ Caliber 44.Magnum ở mặt còn lại. Muốn thêm màu sắc cho thước ngắm của bạn? Với các file Revolver_Korn_Bicolor mới, anh em có thể in phần đầu với màu neon, trong khi phần cố định vẫn giữ nguyên phong cách của súng! Các cải tiến khác: * thêm khấc trên Tay cầm (Handguard) để giảm độ rơ sau khi lắp ráp. Có thể không vừa ngay lần đầu, chỉnh sửa cẩn thận.
• tăng độ bền của lò xo lá trên Flip_Switch. Công tắc bây giờ nên reset vị trí đáng tin cậy hơn.
• giảm nhẹ đường kính trong Cylinder_Lever để giảm độ rơ và thêm vát cạnh ở mặt đối diện để dễ dàng lắp chốt.
• thay đổi hình dạng Búa (Hammer) và Cò súng (Trigger) để hoạt động trơn tru hơn. ##### Bản cập nhật 2 - 27.10.2018 - Độ tin cậy bên trong và Cải thiện chất lượng cuộc sống Đây là bản cập nhật thứ hai, nay có bộ phận bên trong thế hệ thứ 3. Đối với tui, hoạt động vẫn chưa đủ tin cậy. Kéo búa hơi nhanh một chút sẽ làm ổ đạn xoay quá xa, kéo rất chậm sẽ không làm ổ đạn xoay đủ xa. Dù chỉnh sửa bộ phận bên trong sau khi in thế nào, chúng cũng không bao giờ hoạt động nhất quán. Điều này phải dừng lại! Giới thiệu bộ phận bên trong Thế hệ thứ ba! Qua nghiên cứu cộng với thử và sai, nguyên nhân gốc rễ của sự không nhất quán trước đây đã được xác định và loại bỏ. Thời gian để chỉnh sửa các bộ phận sau khi in giảm đáng kể, vì hầu hết các bộ phận giờ đây có thể được sử dụng và lắp đặt ngay lập tức (chương "Việc cần làm sau in" đã được cập nhật tương ứng). Ghi chú thay đổi: * thay đổi Revolver_Body_Top để giữ ổ đạn chặt hơn, giảm việc chỉnh sửa sau lắp đặt Flip_Switch;
• đại tu Cylinder_Stopper vì mô hình hiện đã được uốn sẵn (trước đây bạn phải tự làm), chiều dài lò xo được tăng lên để kéo dài tuổi thọ bằng cách giảm ứng suất cơ học, hình dạng mũi bây giờ bắt ổ đạn sớm hơn; - Hammer_Rotator bây giờ không còn bị kẹt vào đạn khi bật ổ đạn ra nữa, nó được uốn cong sẵn một chút, trượt lại qua các bánh răng dễ dàng hơn, tăng độ đàn hồi; - thay đổi Revolver_Cylinder có vát cạnh ở mặt lắp đạn;
• thay đổi Cylinder_Rotator để khớp vừa vặn vào Cylinder -> không cần keo hoặc băng dính nữa, cũng thay đổi hình dạng để tăng góc xoay;
• bề mặt ngón tay của Flip-Switch bây giờ hẹp hơn để tránh đạn bị kẹt khi tháo ổ đạn;
• giảm độ cứng lò xo của cơ chế khóa búa;

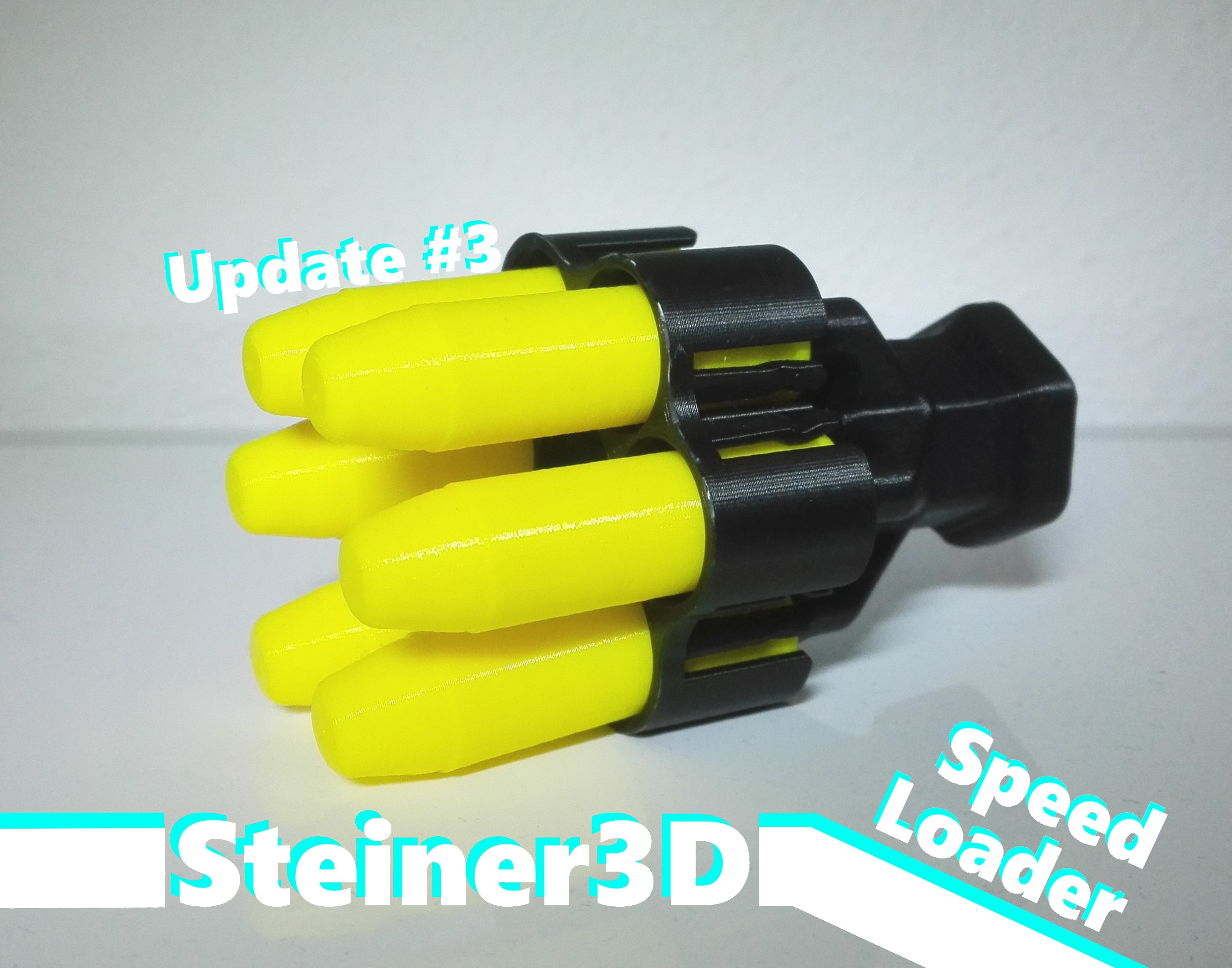

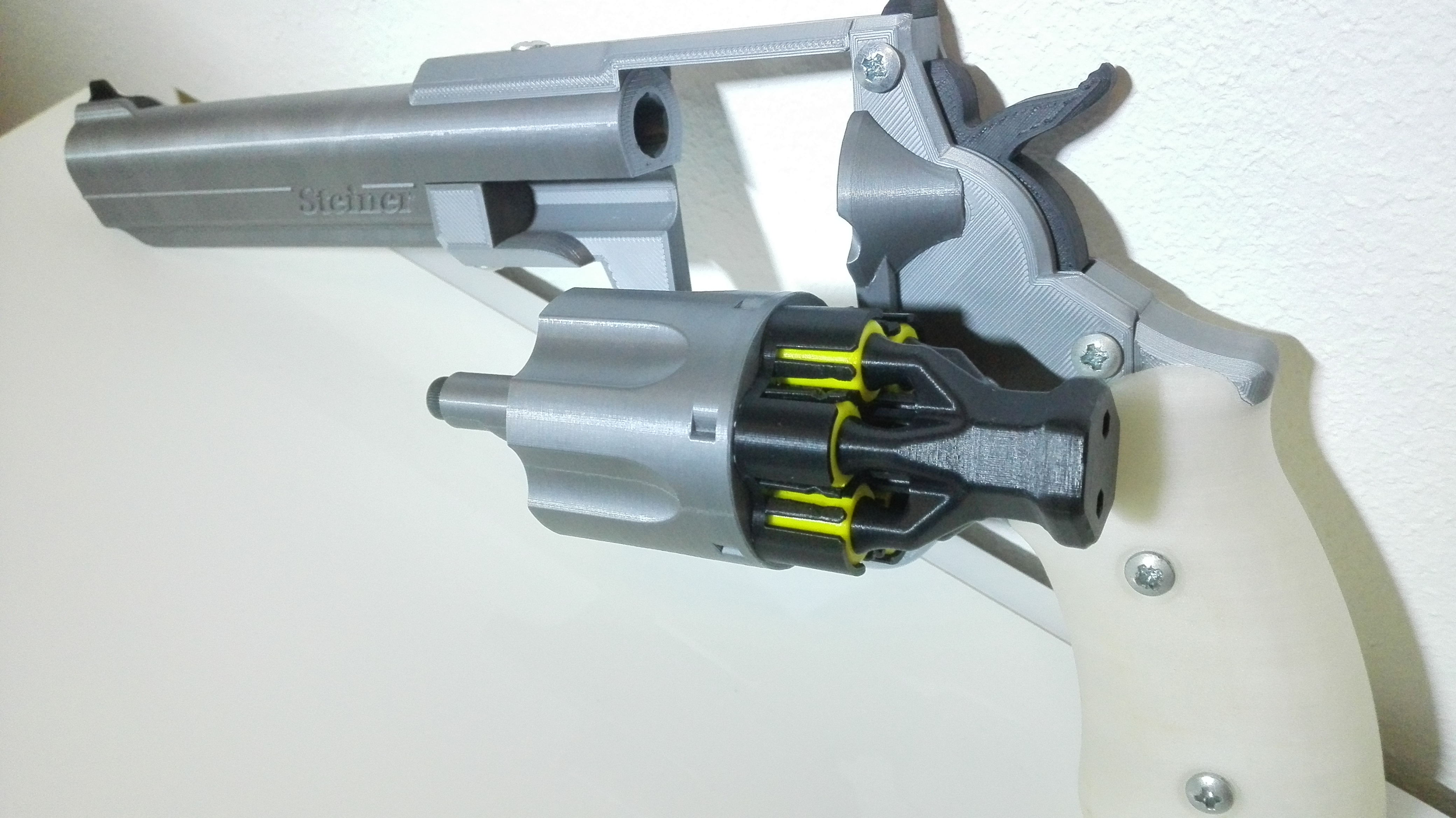

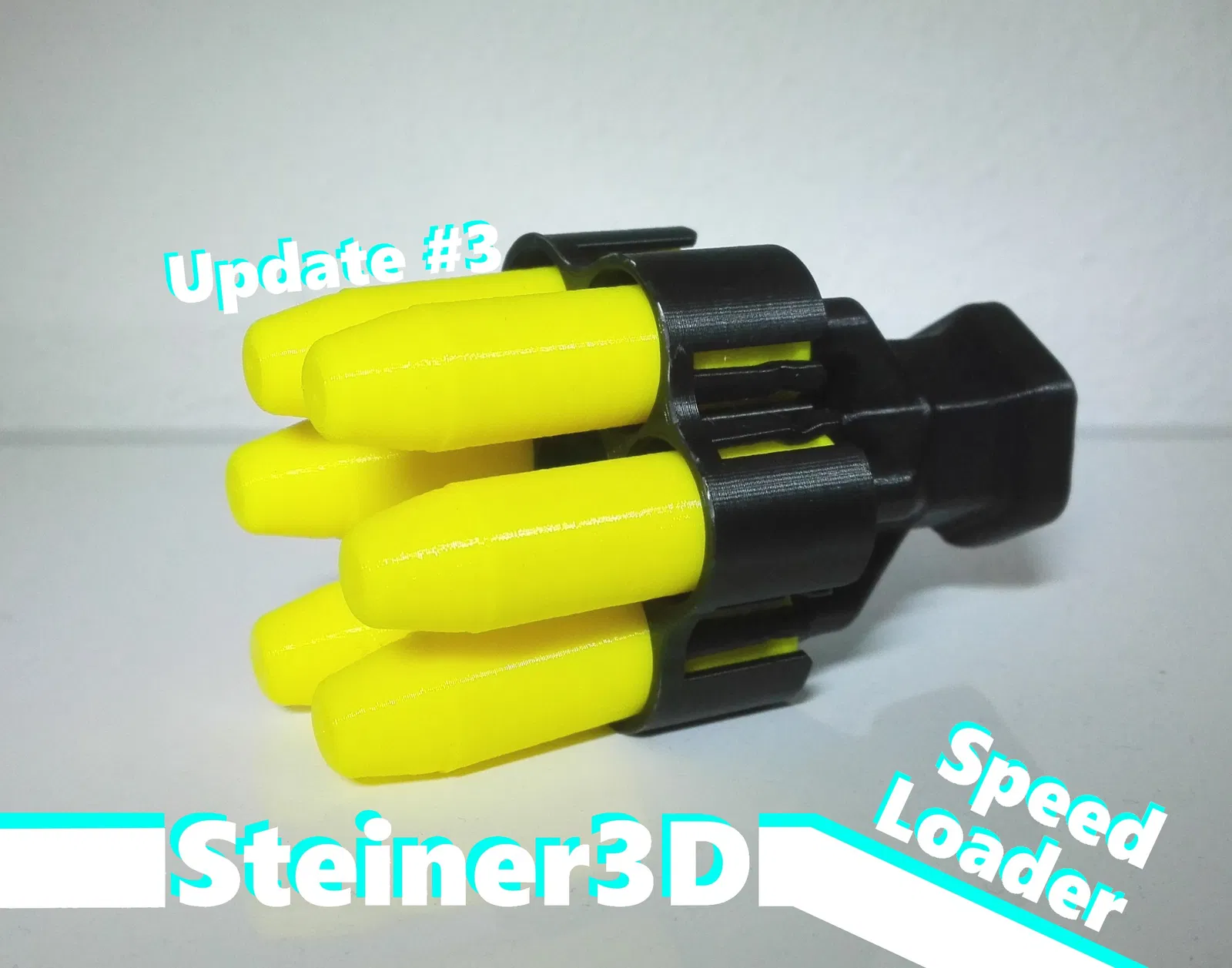

• giảm độ cứng lò xo của cơ chế khóa cò súng; Anh em quan tâm đến nền tảng kỹ thuật ư? Đây là câu chuyện: Trước đây cần nhiều lực hơn để lên búa hoàn toàn, vì lò xo khóa của Búa và Cò súng quá cứng. Một khi vượt qua lực lò xo, toàn bộ lực tác dụng đột ngột chuyển thành động lượng xoay nhanh của Ổ đạn. Để ngăn Ổ đạn xoay quá xa, Cylinder_Stopper cần phải rất mạnh, dẫn đến mài mòn các bộ phận chuyển động tăng lên. Ma sát lớn hơn cũng khiến Ổ đạn không xoay đủ xa khi Búa được lên chậm và cẩn thận để tránh xoay nhanh. Với bộ phận bên trong Thế hệ thứ ba, hoạt động giờ đây rất trơn tru vì cần ít lực hơn. Điều này loại bỏ việc xoay nhanh và cho phép hình dạng yếu hơn nhưng đáng tin cậy hơn của Cylinder_Stopper. Do đó, việc bắt ổ đạn thành công ở vị trí chính xác ít phụ thuộc vào tốc độ xoay của Ổ đạn hơn. ##### Bản cập nhật 3 - 05.11.2018 - Phụ kiện Speed Loader Nhưng DeSteiner ơi, nạp đạn cho khẩu súng lục này tốn thời gian quá! Có cách nào nhanh hơn không?? Đừng lo, từ Bản cập nhật #3, giờ có rồi! Và nó chỉ gồm hai bộ phận! Không lò xo, không ốc vít, không giá đỡ, không keo, đúng phong cách DeSteiner. Nạp đạn cho speed loader không nhanh hơn nạp đạn cho súng lục, dĩ nhiên rồi. Để bù lại, anh em có thể in nhiều cái, ít nhất là nếu anh em là fan cuồng ;D Anh em có thể tìm link đến gif ở phần giới thiệu để xem nó hoạt động. Các bộ phận là sl_body và sl_button. Hãy nhớ in Thân súng (Body) chậm và đủ làm mát, để tránh lò xo bị in lỗi. Tui đã thử nghiệm nhiều kích thước lò xo lá, và những cái này có vẻ khá ổn định trong khi ít ảnh hưởng đến độ mượt mà khi hoạt động. Cần một chút lực để lắp ráp, nên hãy cẩn thận. Các lỗ lục giác phải thẳng hàng với hai trụ lò xo. ##### Bản cập nhật 4 - 20.12.2018 - Giá đỡ trưng bày & điều chỉnh nhỏ Mệt mỏi vì phải dựa khẩu súng lục sành điệu của bạn vào tường, kệ, cốc hay nến vì không muốn nó nằm phẳng ư? Tui cũng vậy! Vậy đây, hãy in Giá đỡ trưng bày mới toanh để khoe hàng của bạn! Như mọi khi, các bộ phận dễ in với bề mặt phẳng và không cần giá đỡ. Đối với bộ phận đỡ trái và phải, anh em có thể thử nghiệm với các kiểu infill và bỏ qua các lớp trên cùng và dưới cùng, đây là cách tui tạo ra các hình lục giác ở đó. Nếu anh em muốn bao gồm cả việc thay đổi màu sắc của nhãn vào gcode và sở hữu Prusa, hãy vào đây: https://www.prusaprinters.org/color-print/ Điều chỉnh nhỏ: * Cylinder, Cylinder-Rotator và Cylinder-Lever bây giờ có vát cạnh ở bề mặt dưới để chống lại "Triệu chứng chân voi" (Elephant Foot Symptom) và giảm công việc chỉnh sửa sau in. Tui cũng kỳ vọng sẽ nhận được ít bình luận "Cylinder và Rotator không khớp với nhau" hơn. Tui đã in lại cả hai bộ phận và cũng như trước, tui không gặp vấn đề gì, khớp hoàn hảo.
• Búa bây giờ cũng có sẵn mà không cần brim thêm thủ công. Điều này sẽ tránh những hiểu lầm trong tương lai khi mọi người quên gỡ bỏ brim này.
• Thân súng (Body) và Tay cầm (Handguard) bây giờ có vát cạnh để trượt vào nhau tốt hơn.
• Cả hai Thân súng (Bodies) bây giờ có lỗ ốc sâu hơn cho các ốc Body-Top. Bốn con ốc này bây giờ có thể cùng độ dài và sử dụng với bất kỳ độ dài nào từ ST4,2x9 đến ST4,2x14. ##### Bản cập nhật 5 - 28.01.2019 - Cập nhật Bản vẽ Lắp ráp Mọi người đều gặp khó khăn trong việc tìm đúng loại ốc P#x#. Giờ thì không còn nữa! Tui đã xem xét tiêu chuẩn công nghiệp và tất cả các ốc vít giờ đây được đặt tên chính xác theo ISO 7049. Chúc anh em mua sắm vui vẻ!
