Mô hình 3D Henery Hawk Looney Tunes

Henery Hawk, một nhân vật hoạt hình trong loạt phim ngắn Looney Tunes và Merrie Melodies được sản xuất bởi Warner Bros.

Henery là một chú diều hâu nhỏ bé màu nâu với chỏm lông trên đầu. Chú chim non sống cùng bố mẹ, nói chuyện với vẻ bặm trợn và thể hiện sức mạnh đáng ngạc nhiên để kéo hoặc nâng con mồi nặng gấp ba lần kích thước của mình.

Không cần giá đỡ (supports). Một mảnh có giá đỡ tích hợp sẵn. Một mảnh tùy chọn không có giá đỡ tích hợp cũng được cung cấp nếu bạn muốn sử dụng giá đỡ của máy in (xem ghi chú bên dưới). Nếu bạn có màu filament phù hợp, không cần sơn.

Ba mảnh tùy chọn yêu cầu thay đổi màu sắc (xem ghi chú trong phần màu filament bên dưới).

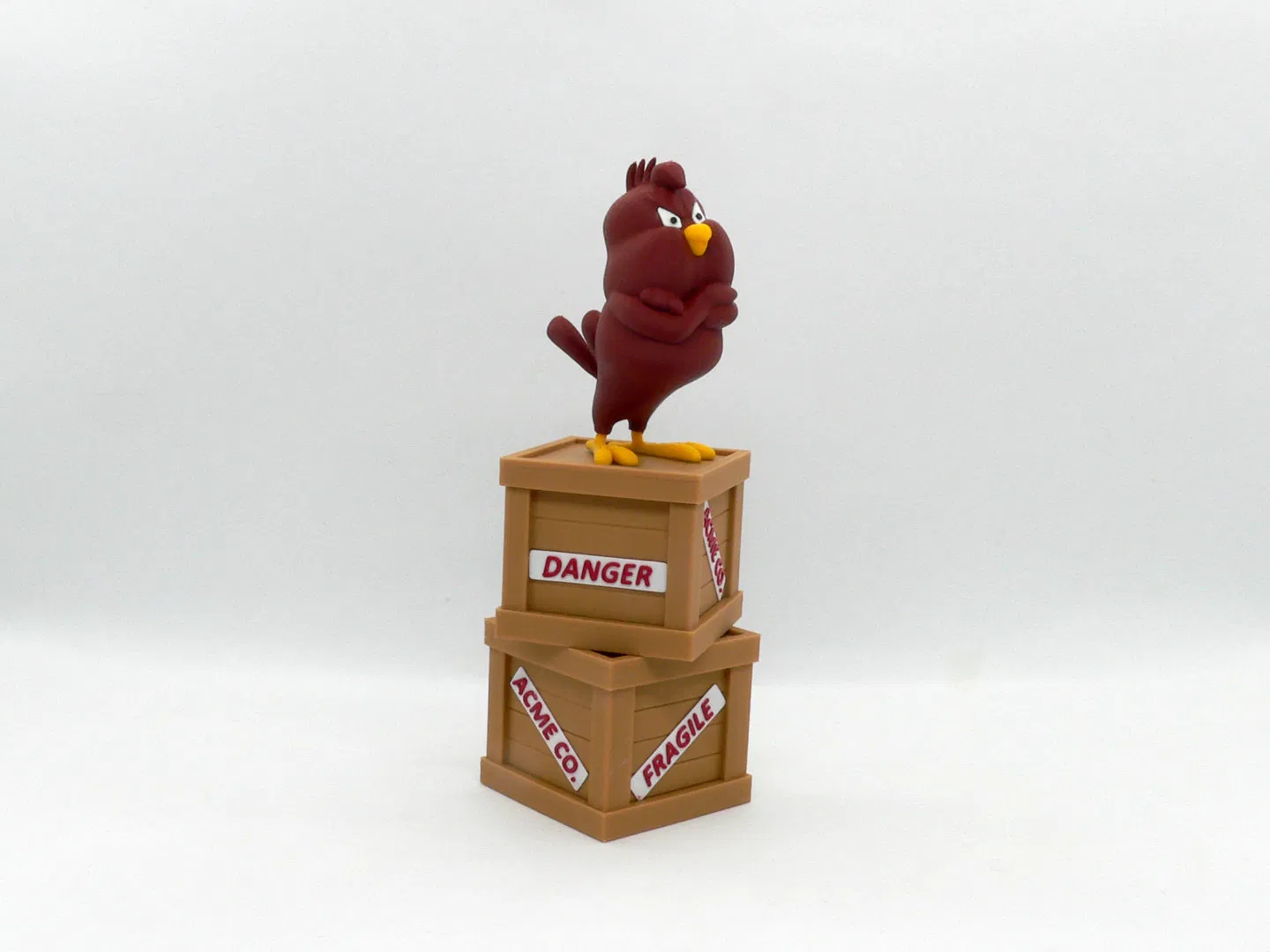

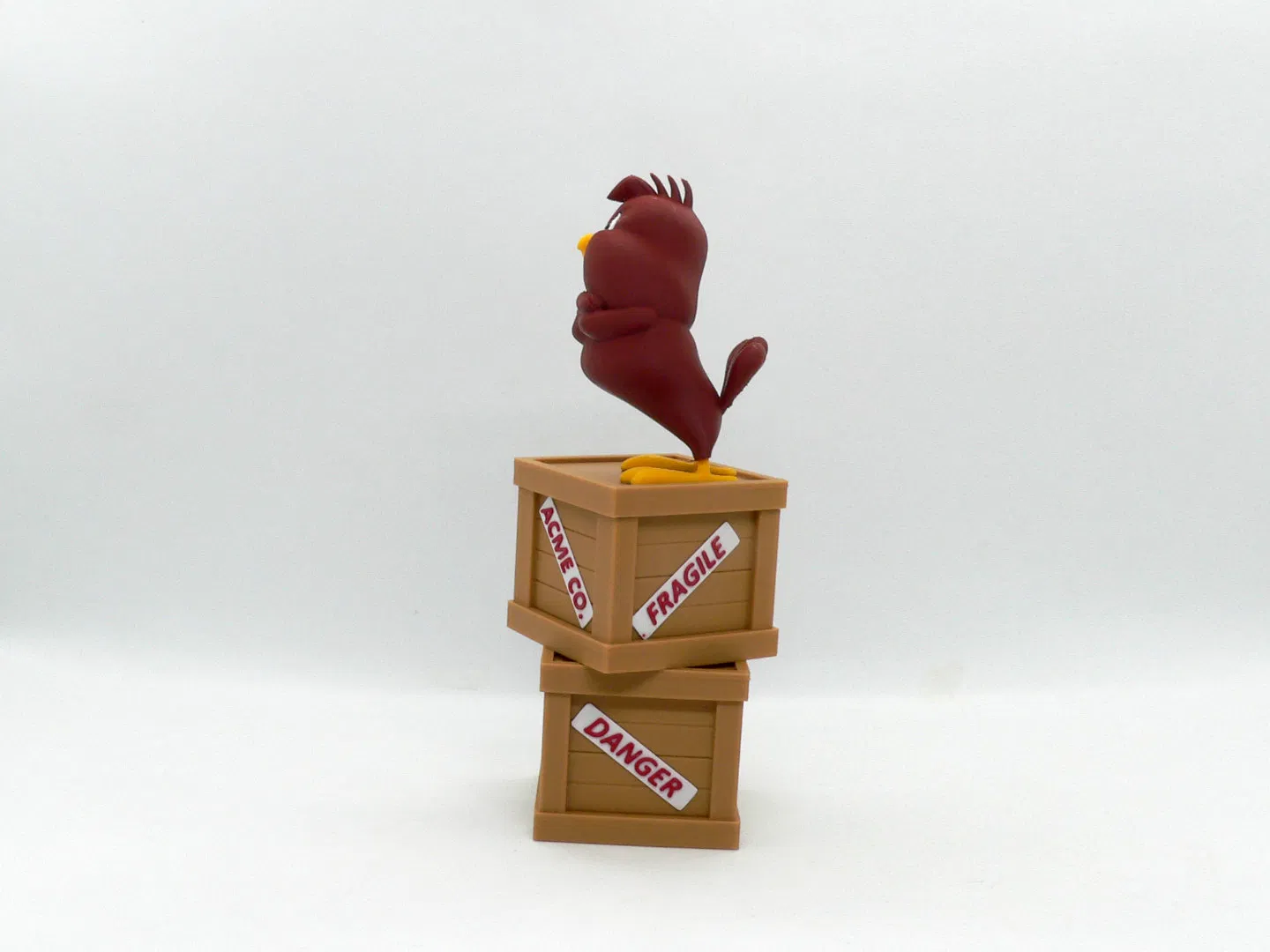

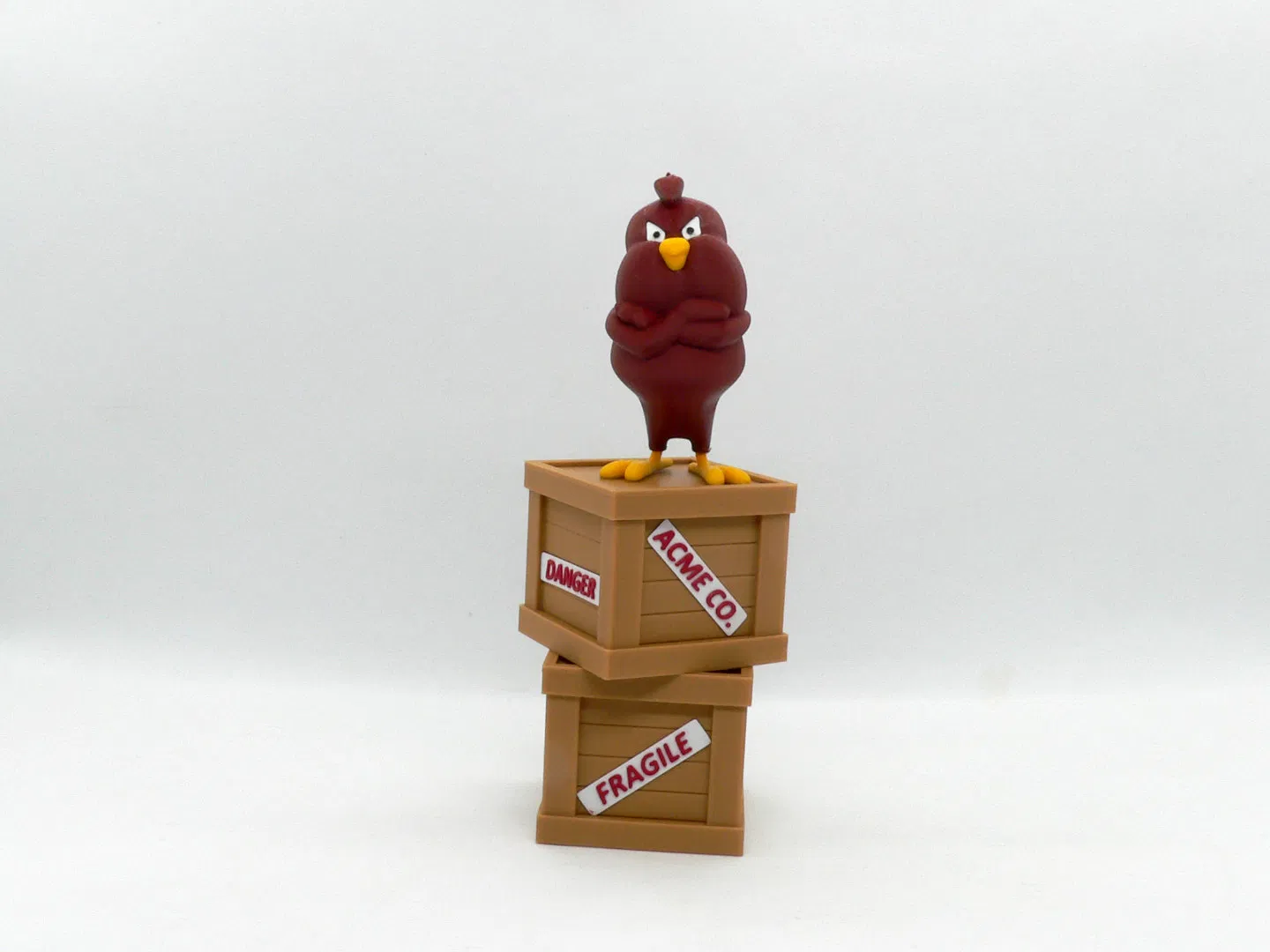

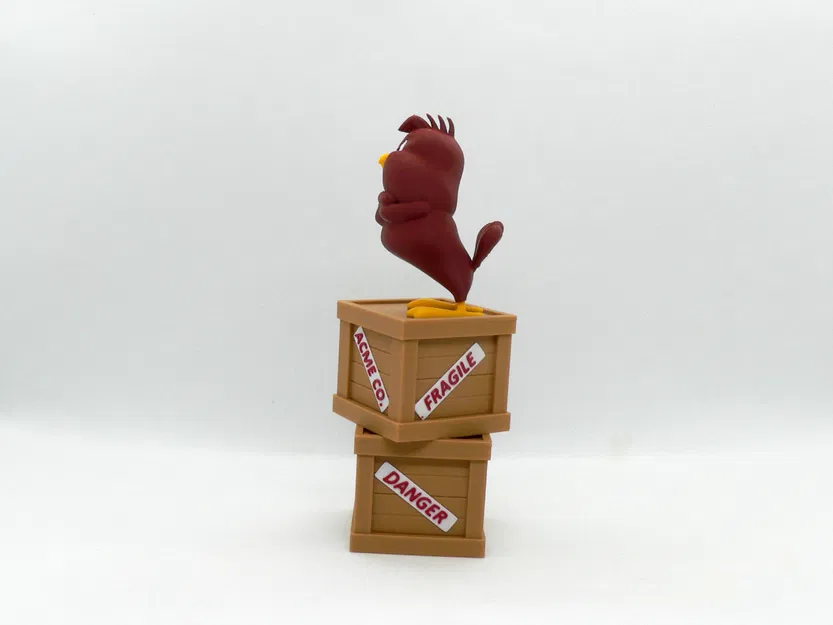

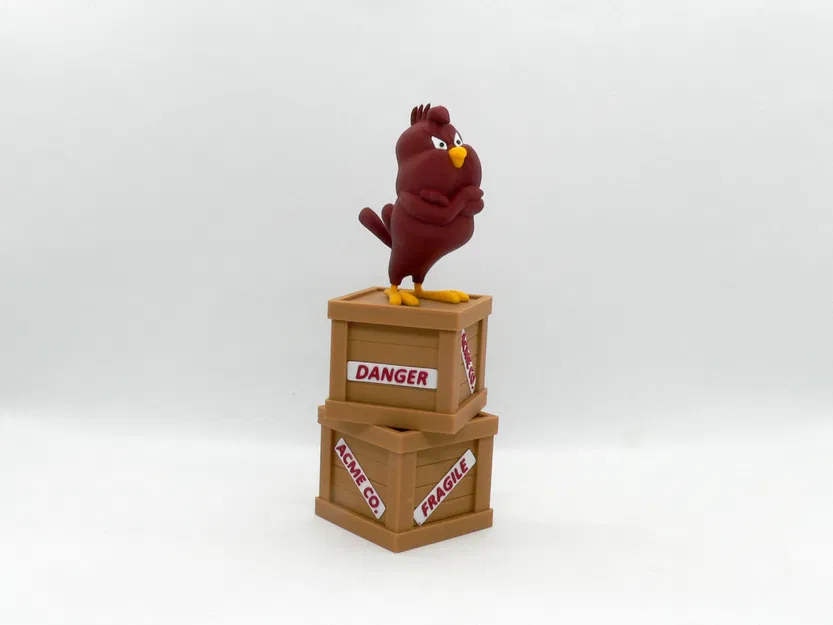

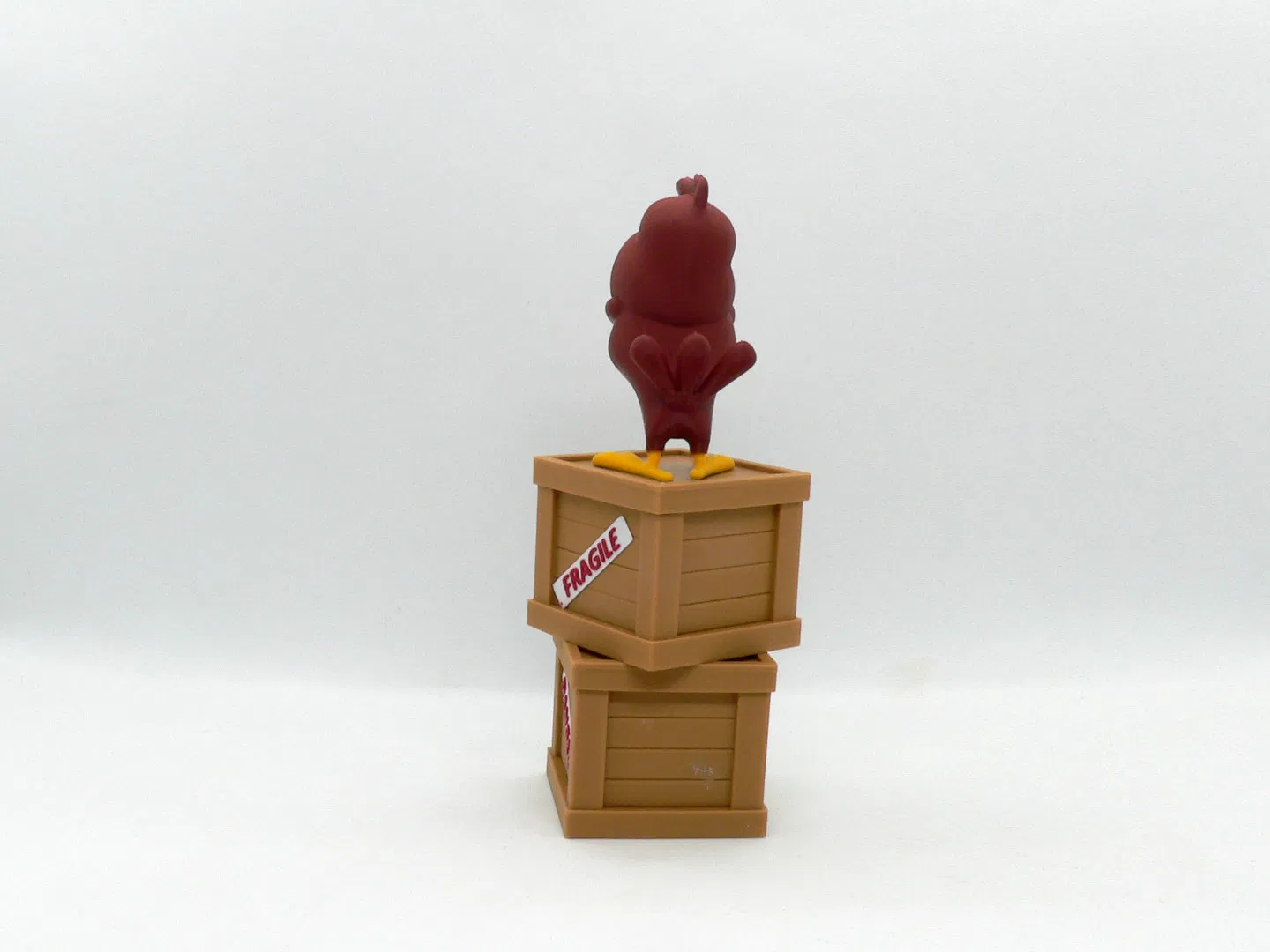

Mô hình sau khi lắp ráp cao 190mm (bao gồm cả thùng hàng).

Chúc bạn vui vẻ!

...........................................................................................................

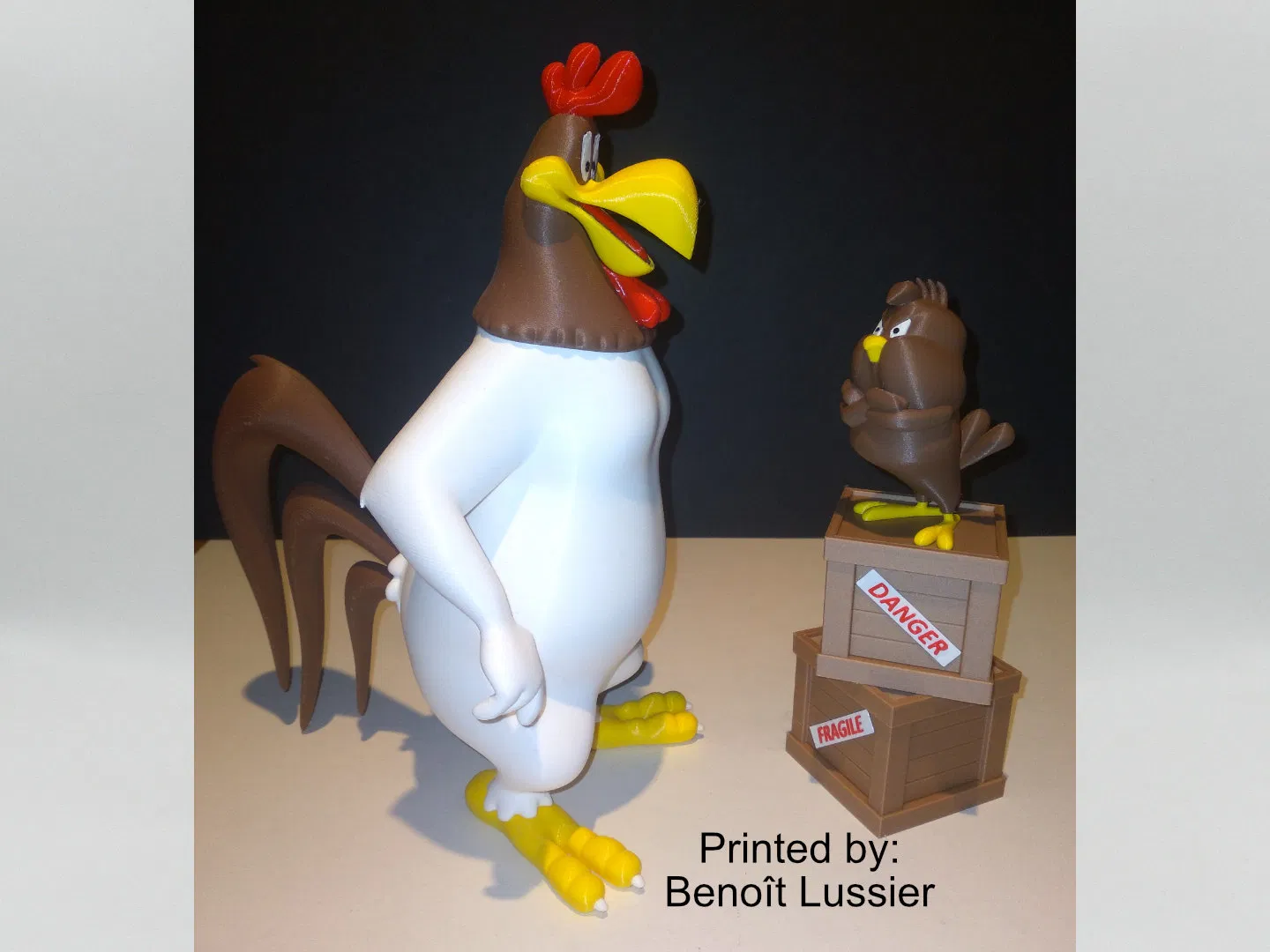

Đặc biệt cảm ơn nhà sản xuất Benoît Lussier đã cung cấp bản in QA và phản hồi chất lượng.

...........................................................................................................

Hướng dẫn in: Giá đỡ (Supports): Chỉ body.stl cần một số giá đỡ, xem ghi chú Độ phân giải: .2mm Ruột (Infill): 15%

Lắp ráp mô hình

Màu sắc

Đen: (Devil Designs PLA - Black)

• eyeblacks (tệp chứa hai mảnh giống hệt nhau) ..

Vàng: (Paramount3D PLA - Eggyolk Yellow)

• foot_right
• foot_left
• beak ..

Nâu nhạt: (Paramount3D - Dark Complextion)

• crate_top (tệp chứa hai mảnh giống hệt nhau)
• crate_bottom (tệp chứa hai mảnh giống hệt nhau) ..

Đỏ: (3D Fuel PLA - Iron Red)

• acme_label (dùng làm một phần của thay đổi lớp, xem bên dưới)
• fragile_label (dùng làm một phần của thay đổi lớp, xem bên dưới)
• danger_label (dùng làm một phần của thay đổi lớp, xem bên dưới) ..

Trắng: (Overture PLA - White)

• eyewhite_right
• eyewhite_left
• acme_label (dùng làm một phần của thay đổi lớp, xem bên dưới)
• fragile_label (dùng làm một phần của thay đổi lớp, xem bên dưới)
• danger_label (dùng làm một phần của thay đổi lớp, xem bên dưới) ..

Nâu đậm: (Devil Designs PLA - Maroon)

• body (mảnh tùy chọn để sử dụng với giá đỡ của máy in)
• body_with_supports (mảnh chứa giá đỡ tích hợp)

..

Thay đổi màu sắc cho các mảnh

acme_sign, danger_sign, fragile_sign (tất cả có thể in cùng nhau): Bắt đầu với màu trắng ở độ cao lớp 0.6mm chuyển sang màu đỏ

...........................................................................................................

Mẹo in và lắp ráp

Mẹo in:

1 - Chỉ body.stl cần một số giá đỡ, chỉ ở giữa hai chân. body_with_supports được cung cấp kèm giá đỡ tích hợp và một thanh chống (được định cấu hình để in ở độ cao lớp 0.2mm). Cả hai mảnh đều nên được in với đế raft ba lớp, với kích thước đế mở rộng 5mm.

2 - Có một số mảnh có thể cần viền (brims) hoặc đế raft, tùy theo quyết định của bạn. Khi thiết lập bản in của mình, tôi thích thận trọng để đảm bảo ít có khả năng xảy ra lỗi in, đặc biệt là vì đế của nhiều mảnh bị che khuất khi lắp vào mảnh khác.

*Tôi đã sử dụng đế raft ba lớp với phần mở rộng đế 5mm cho:  - body (ngay cả với giá đỡ của máy in) hoặc  - body_with_supports (vẫn yêu cầu đế raft)

3 - eyeblacks khá nhỏ, vì vậy tôi khuyên bạn nên in hai bộ nếu bạn có 'ngón tay to'.

4 - Ba nhãn là tùy chọn và yêu cầu cùng một thay đổi màu sắc (như đã lưu ý ở trên). Chúng có thể được in cùng lúc. Hãy sử dụng bất kỳ nhãn nào bạn thích.

5 - Khi lấy các mảnh ra khỏi khay in, đó là một ý tưởng RẤT tốt nên đặt các mảnh bên trái/bên phải vào các hộp đựng riêng biệt để hỗ trợ quá trình lắp ráp. Đôi khi sự khác biệt giữa các mảnh bên trái và bên phải rất nhỏ nhưng vẫn đáng để theo dõi chúng (đặc biệt nếu bạn tăng kích thước mô hình đáng kể) và lắp ráp chúng vào đúng vị trí.

.. Mẹo lắp ráp:

1 - Hãy dành thời gian dán mô hình lại với nhau và tận hưởng quá trình này. Lắp thử tất cả các mảnh và suy nghĩ về việc nhóm các mảnh nào để dán lại với nhau, sau đó dán các nhóm lại với nhau. Hãy để keo cho mỗi nhóm khô hoàn toàn trước khi kết hợp các nhóm.

2 - Tôi đã sử dụng 3D Gloop và E6000 để lắp ráp mô hình này. Tôi đã thử nghiệm với các loại keo khác nhau cho các mô hình của mình và nhận thấy rằng hai loại keo này là sự kết hợp tuyệt vời cho các mô hình của tôi. Mỗi loại keo có những ưu/nhược điểm khác nhau và tôi thấy rằng 3D Gloop khô nhanh dễ sử dụng hơn keo siêu dính (đối với tôi). Keo dính E6000 cho phép có nhiều thời gian hơn để định vị các mảnh và vẫn là tốt nhất cho các mảnh nhỏ hơn. Đối với cả hai loại keo, sử dụng một lượng nhỏ thường tốt hơn là dùng nhiều keo.

3 - Hãy chắc chắn lắp đúng chân trái/phải. Để dễ in và chắc chắn, các ngón chân của bàn chân chủ yếu có hình tròn ở phía trên. Hãy chắc chắn xoay chúng một chút để xòe các ngón chân ra một chút.

4 - Henery đứng vững ngay cả khi không có thùng hàng, vì vậy thùng hàng là tùy chọn.

5 - Các nhãn cho thùng hàng là tùy chọn và có thể đặt ở bất kỳ đâu bạn thích.

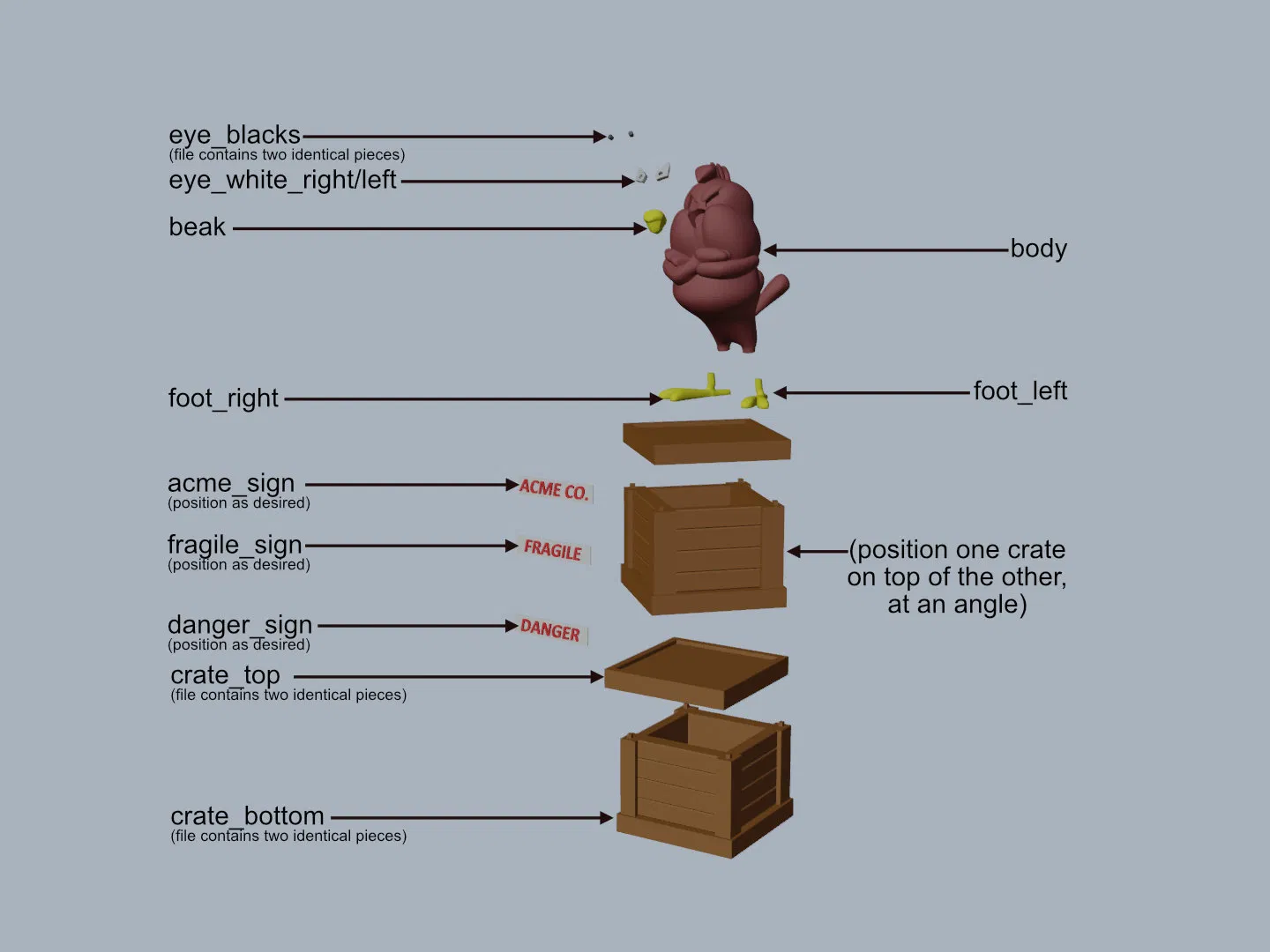

6 - Tham khảo sơ đồ lắp ráp trong phần hình ảnh cũng như các hình ảnh đã tải lên để lắp ráp mô hình. Mô hình được thiết kế để dán.

Đừng ngần ngại đặt câu hỏi, phản hồi là điều cần thiết để tạo ra các mô hình tốt hơn.
