Đế hàn đa năng

Khi hàn, việc có những thứ quan trọng nhất trong tầm tay là rất tiện lợi. Tôi đã tạo ra một giải pháp tùy chỉnh đáp ứng yêu cầu của mình.

Tôi đã thử nghiệm đế hàn cho bút TS-100 và Pine64.
Nhiều loại khác có thể cũng dùng được, nhưng tôi chưa kiểm chứng. Trong trường hợp khác, có thể khoan lỗ M12 với đường kính khác.

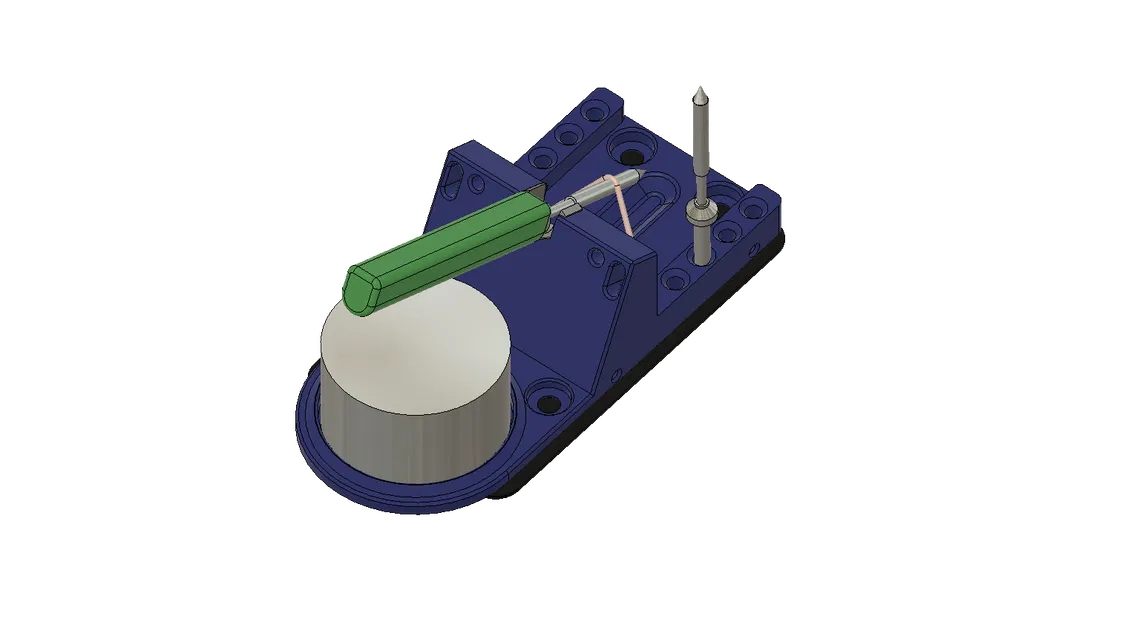

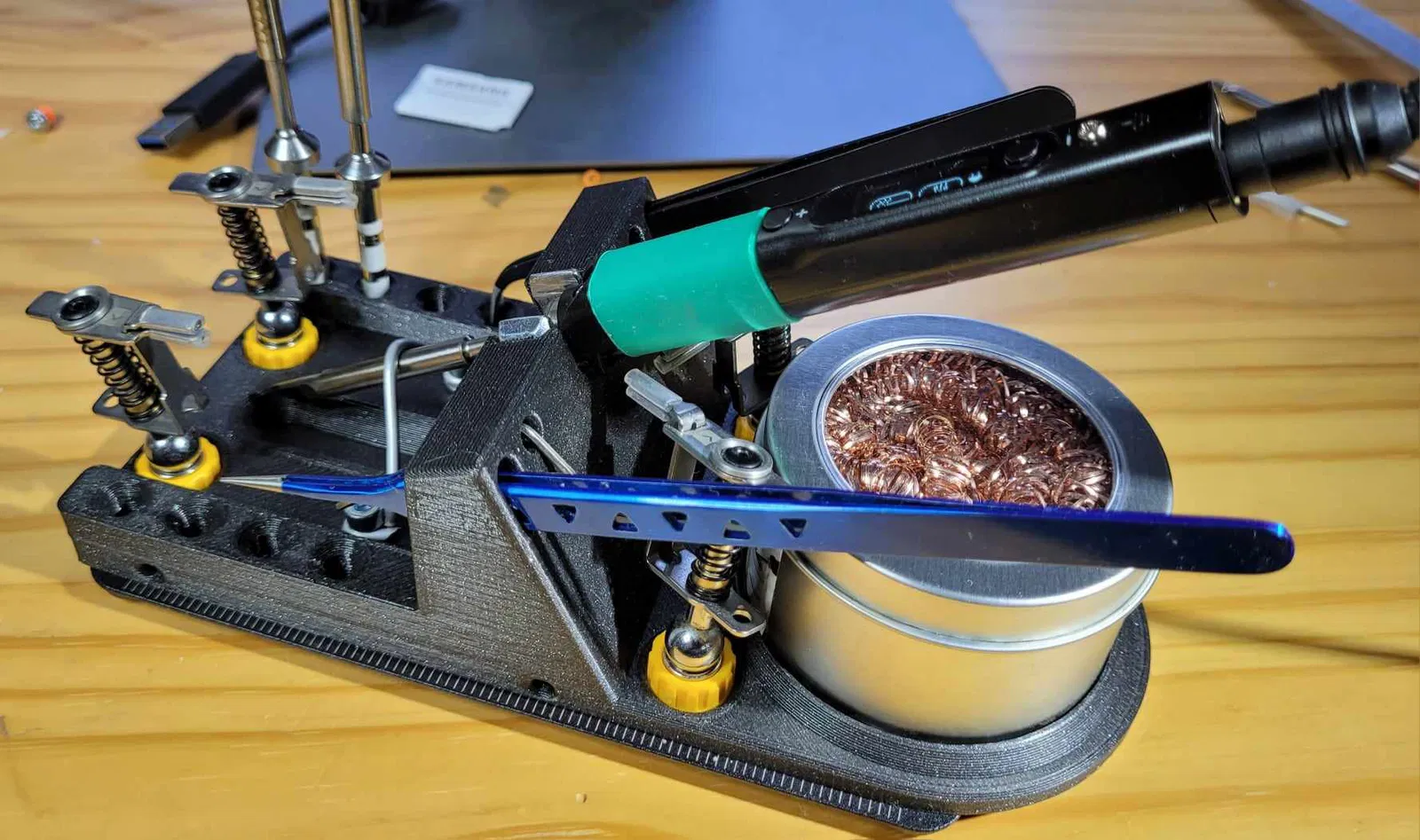

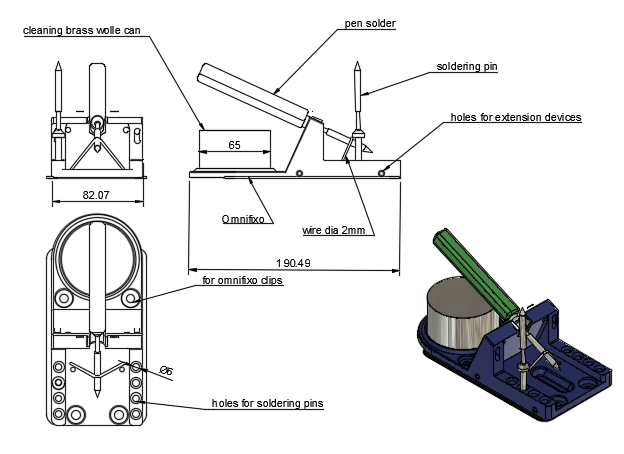

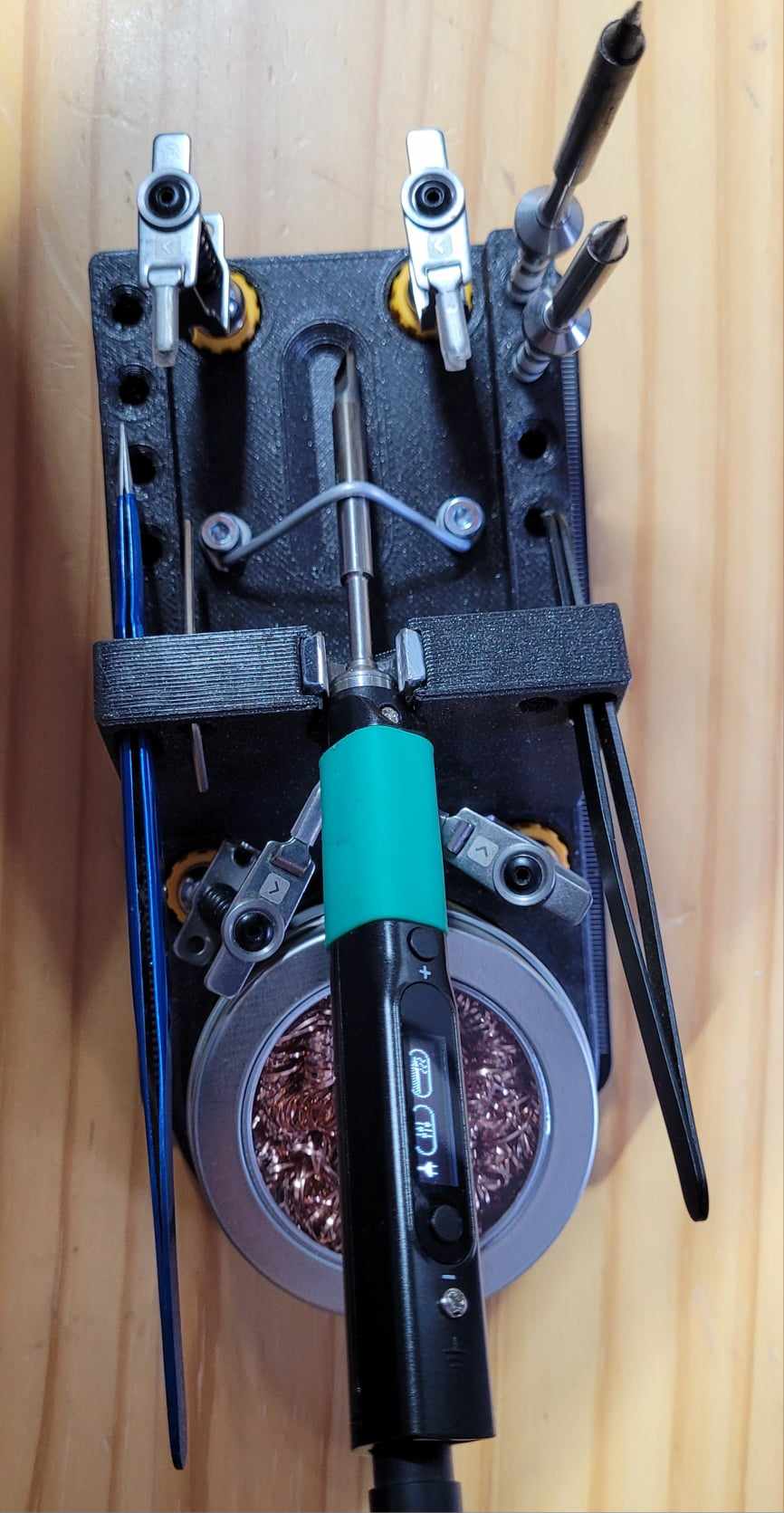

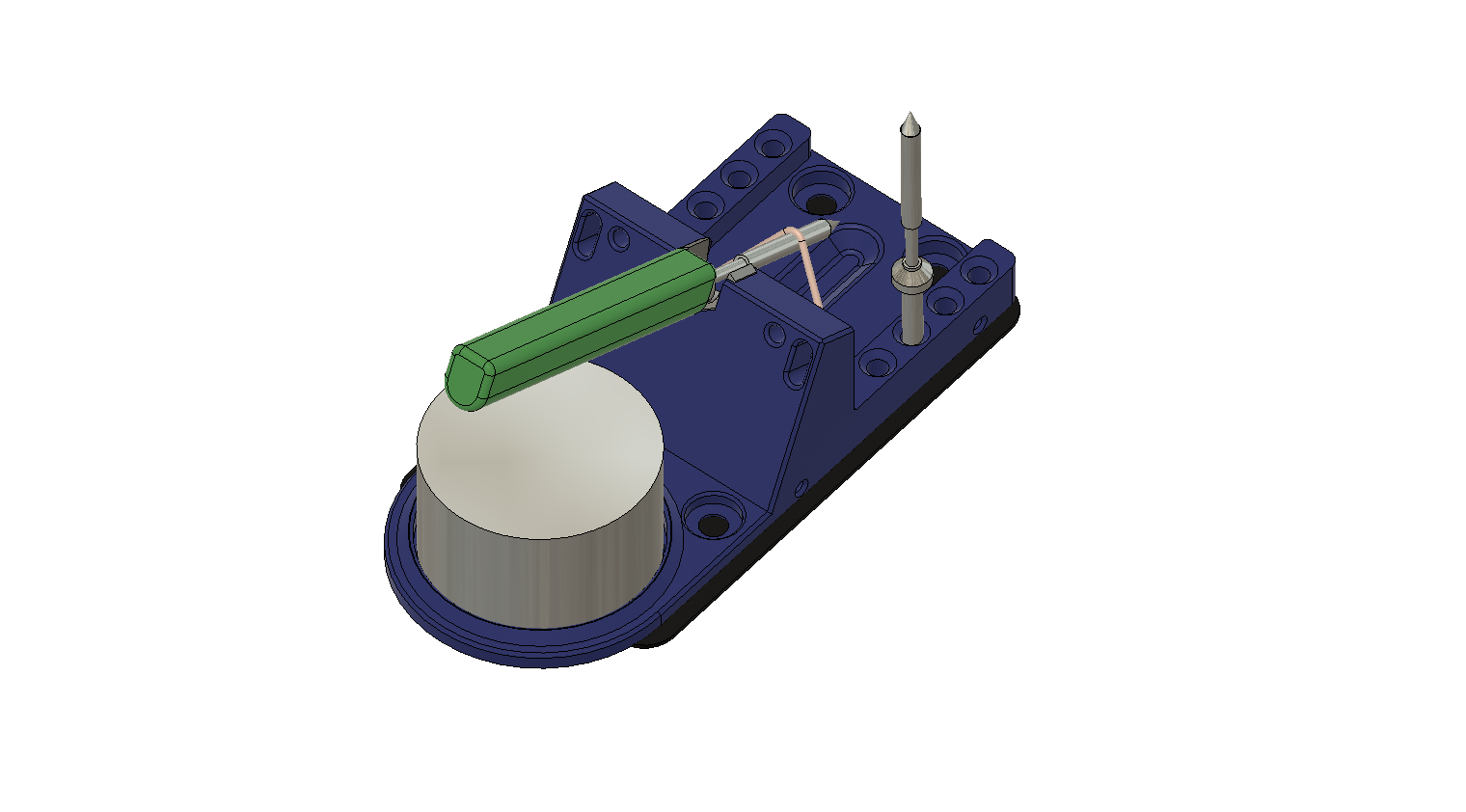

Đế hàn, chỗ vệ sinh đầu hàn, chỗ cất giữ đầu hàn, nhíp và Omnifixo.

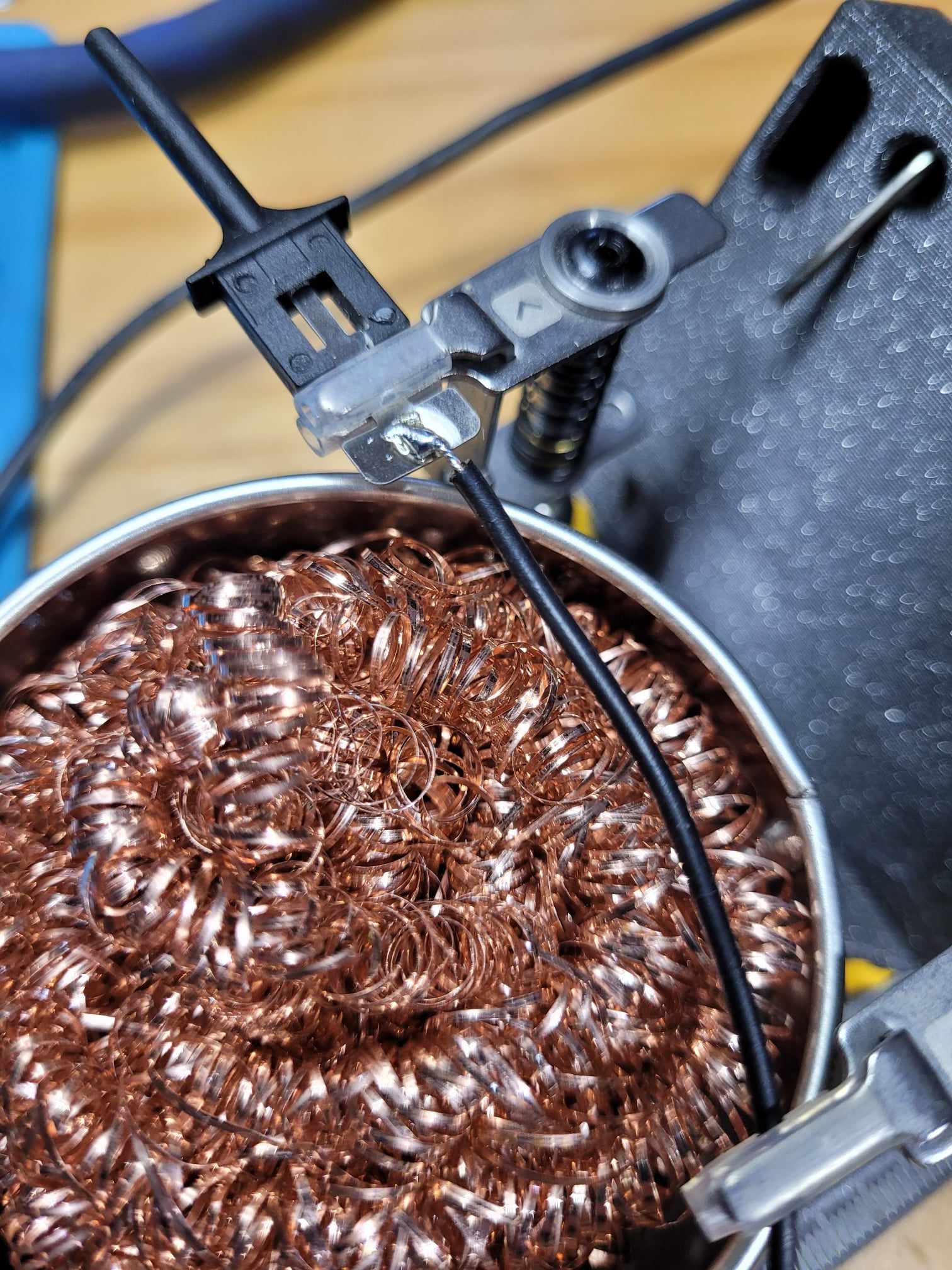

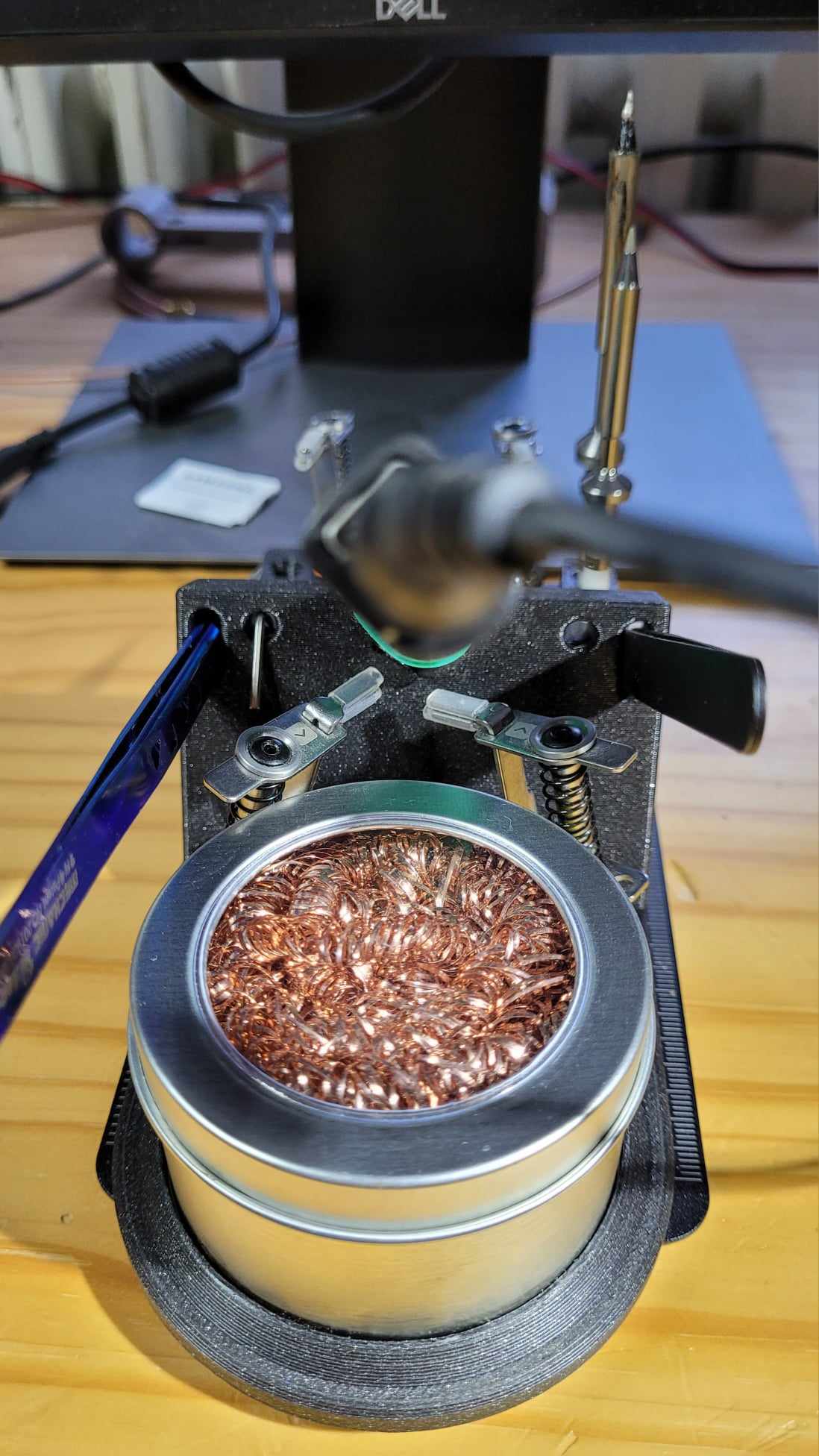

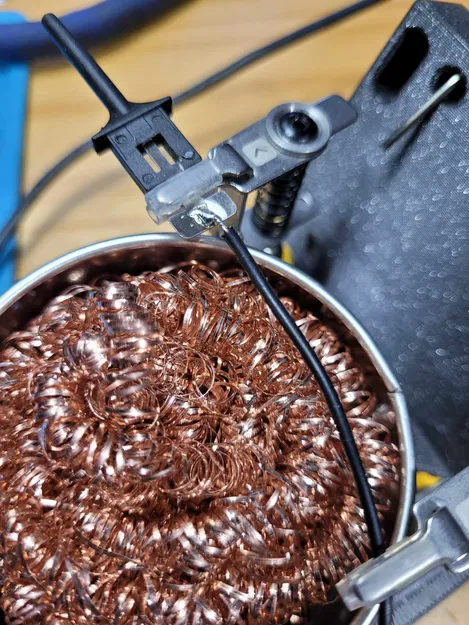

Ngoài ra, có thể cất giữ trên đế hàn các đầu hàn dự phòng, một chìa khóa lục giác để thay đầu hàn, một tô đựng bông vệ sinh bằng đồng thau cho đầu hàn có đường kính 66 mm hoặc thay bằng mút vệ sinh. Tùy sở thích của bạn. Cũng như bộ Omnifixo đầy đủ và các bộ phận lặt vặt khác. Đối với các thao tác đơn giản với hai thiết bị đầu cuối, không cần tháo chúng ra khỏi đế và bắt đầu hàn ngay lập tức.

Để sản xuất, bạn sẽ cần 1x đai ốc M12, bạn khoan lỗ ban đầu với đường kính 12mm và sau đó cắt dọc để dễ dàng thao tác với bút hàn.
Hai ốc M4 ngắn, vòng đệm và đai ốc.

Mô hình có thể in từ các vật liệu phổ biến như PLA, ABS, PETG, v.v.
Tôi đã in bằng PLA và nó hoạt động rất tốt, không có bất kỳ tải nhiệt nào.
Có thể in với vòi phun 0.4 hoặc 0.6 mm. Sử dụng chiều cao lớp 0.3mm là đủ.

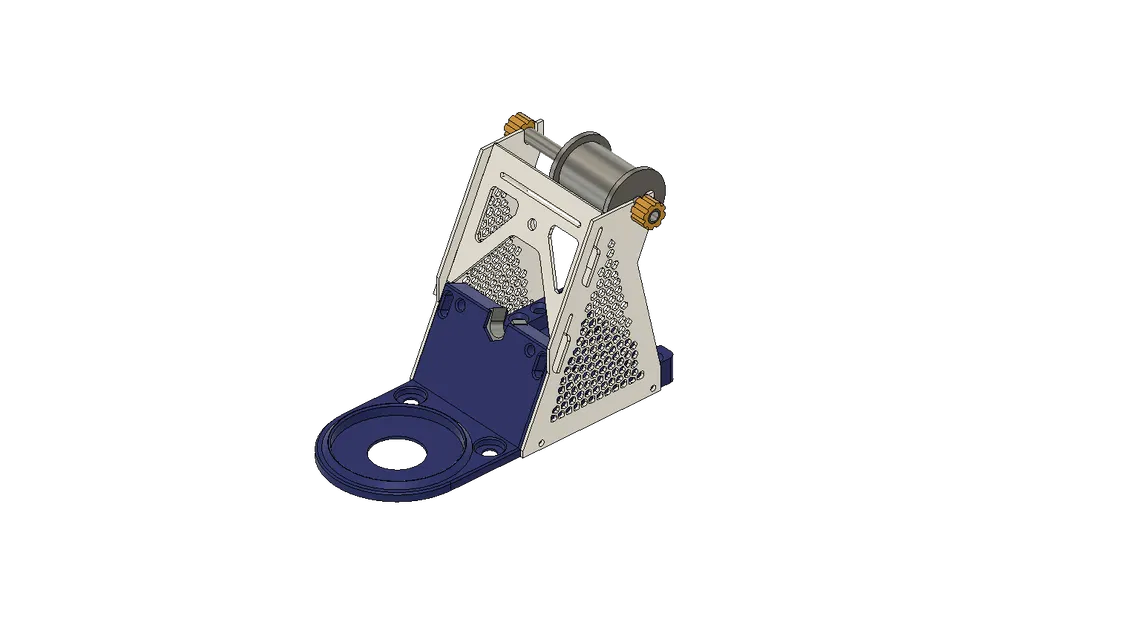

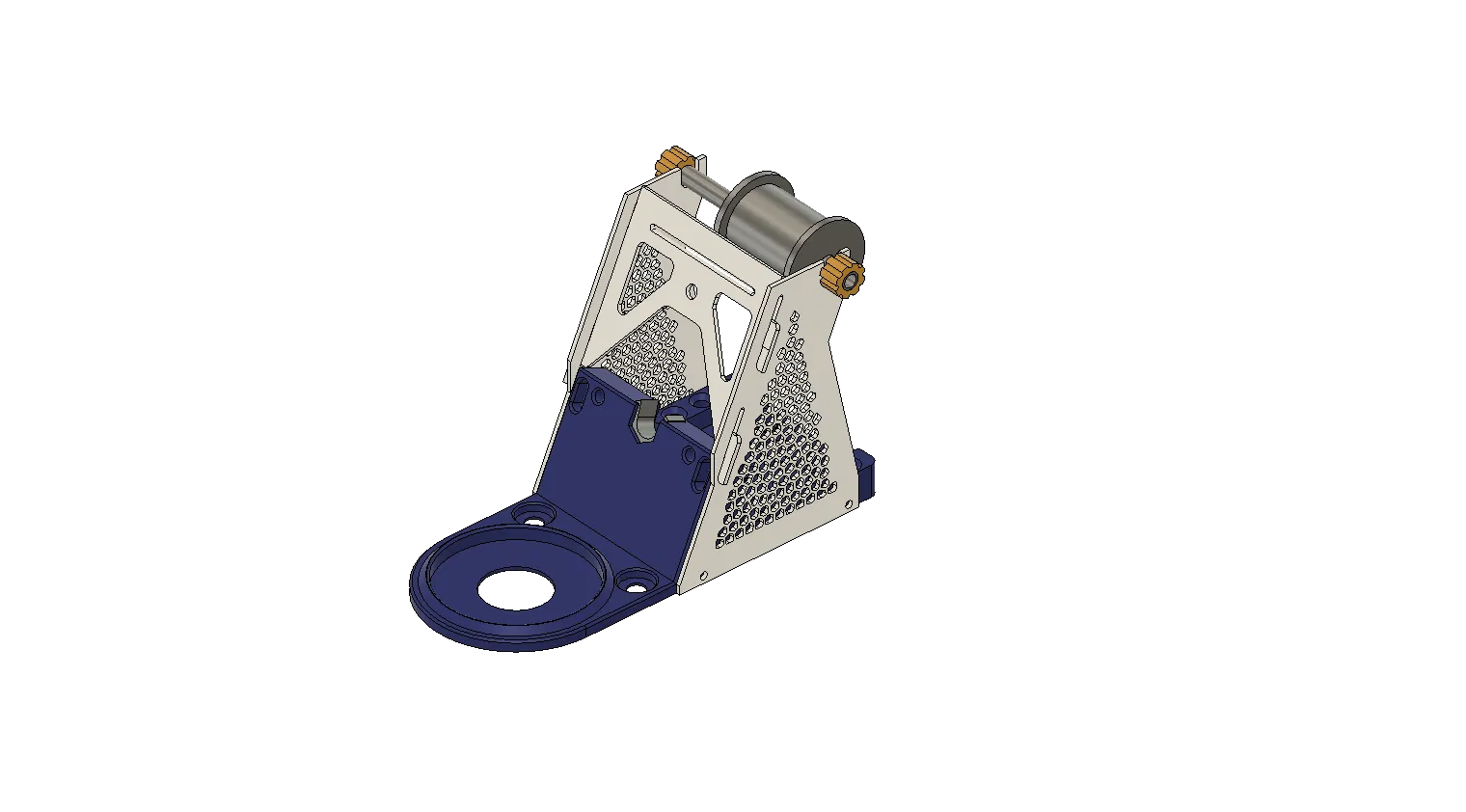

Như một phần thưởng, bạn có thể in hoặc khắc laser giá đỡ cuộn dây voronoi với thiếc hàn. Bạn chỉ cần một ống nhôm có đường kính 8 mm và bốn ống M3 cùng bốn đai ốc vuông M3.
