Vỏ Lilygo T-Beam V1.x TB1 bởi Alley Cat

Thông Báo Sử Dụng Thương mại và Ghi nhận công:

Alley Chat TB1 © 2024 bởi Majestic AV, LLC. được cấp phép theo CC BY-SA 4.0.

Việc sử dụng thiết kế này cho mục đích thương mại, bao gồm sử dụng quảng bá, bán và bán lại cho các doanh nghiệp khác để bán, đều được phép theo các điều kiện sau: Trước bất kỳ hoạt động khai thác thương mại nào, bạn phải liên hệ với Alley Cat hoặc MajesticAV, LLC để đảm bảo ghi nhận công đúng cách. Yêu cầu này cũng áp dụng cho bất kỳ việc chia sẻ, phân phối hoặc tạo ra các tác phẩm phái sinh nào, bao gồm cả các thiết kế thủ công mô phỏng thiết kế này. Việc ghi nhận công phải được nêu rõ ràng trong mọi trường hợp sử dụng. Để biết phương thức liên hệ chính thức và thông tin thêm, hãy truy cập Majestic AV, LLC - Alley Cat. Bất kỳ nguồn nào khác đều không được phép và không nên được sử dụng cho các yêu cầu thương mại hoặc cấp phép.

Cài Đặt In Gợi Ý:

Chất liệu: PLA+ hoặc PETG Đầu phun: 0.4mm Chiều rộng đùn 0.4mm Chiều cao lớp: 0.2mm Lớp bao quanh: 3 Lớp ruột: 20% Lớp trên/dưới: 5 Vật liệu hỗ trợ: Không có

Tuyên Bố Miễn Trừ Trách Nhiệm In 3D:

Cảm ơn bạn đã tải xuống thiết kế CAD của tôi! Tôi muốn đảm bảo với bạn rằng thiết kế này đã trải qua quá trình thử nghiệm và lặp lại kỹ lưỡng. Tuy nhiên, xin lưu ý rằng in 3D bao gồm nhiều yếu tố khác nhau, bao gồm các loại sợi nhựa khác nhau, cài đặt máy in và mức độ hiệu chỉnh. Những yếu tố này có thể ảnh hưởng đáng kể đến bản in cuối cùng.

Trước khi kết luận rằng thiết kế bị lỗi, tôi khuyến khích bạn:

• Kiểm tra hiệu chỉnh máy in của bạn: Đảm bảo máy in của bạn được hiệu chỉnh đúng cách. Đặc biệt là sự co ngót của sợi nhựa.

• Điều chỉnh cài đặt in: Thử thay đổi cài đặt in để đạt được kết quả tốt hơn.

• Thay đổi kích thước mô hình: Tăng hoặc giảm tỷ lệ mô hình một chút có thể giải quyết các vấn đề về khớp nối.

Hãy nhớ rằng, đây là các bo mạch phát triển và đôi khi có các bộ phận rất mỏng manh. Nếu bạn gặp bất kỳ sự cố nào hoặc cần hỗ trợ, đừng ngần ngại liên hệ với tôi. Tôi ở đây để giúp đỡ và có thể hướng dẫn bạn đạt được kết quả tốt nhất. Việc cho rằng một thiết kế tệ mà không xem xét các yếu tố này là không công bằng với cộng đồng và có thể khiến những người khác nản lòng khi thử một thiết kế có thể hoạt động hoàn hảo với những điều chỉnh nhỏ.

Cảm ơn bạn đã thông cảm và hợp tác. Chúc bạn in vui vẻ!

Mô Tả:

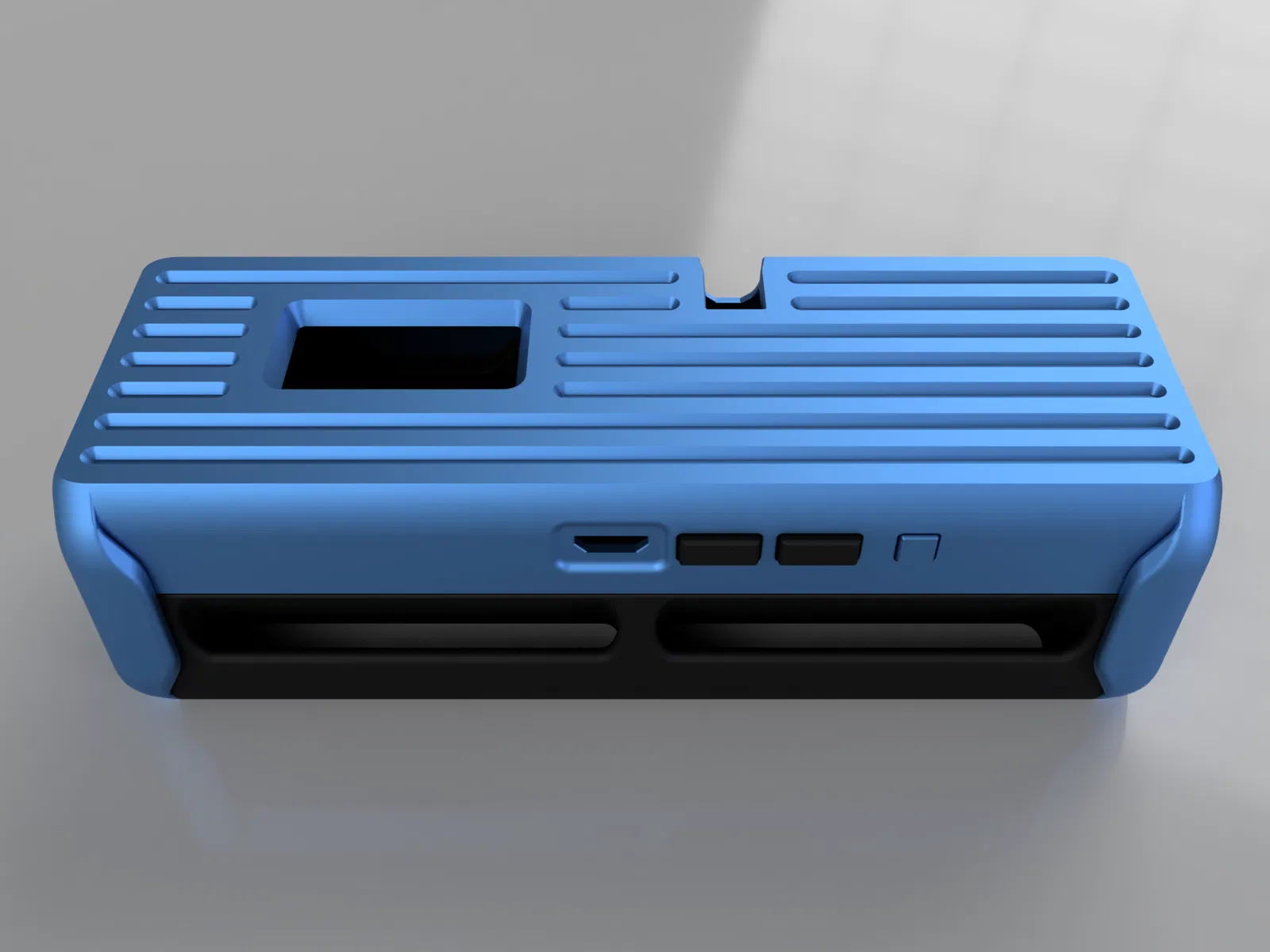

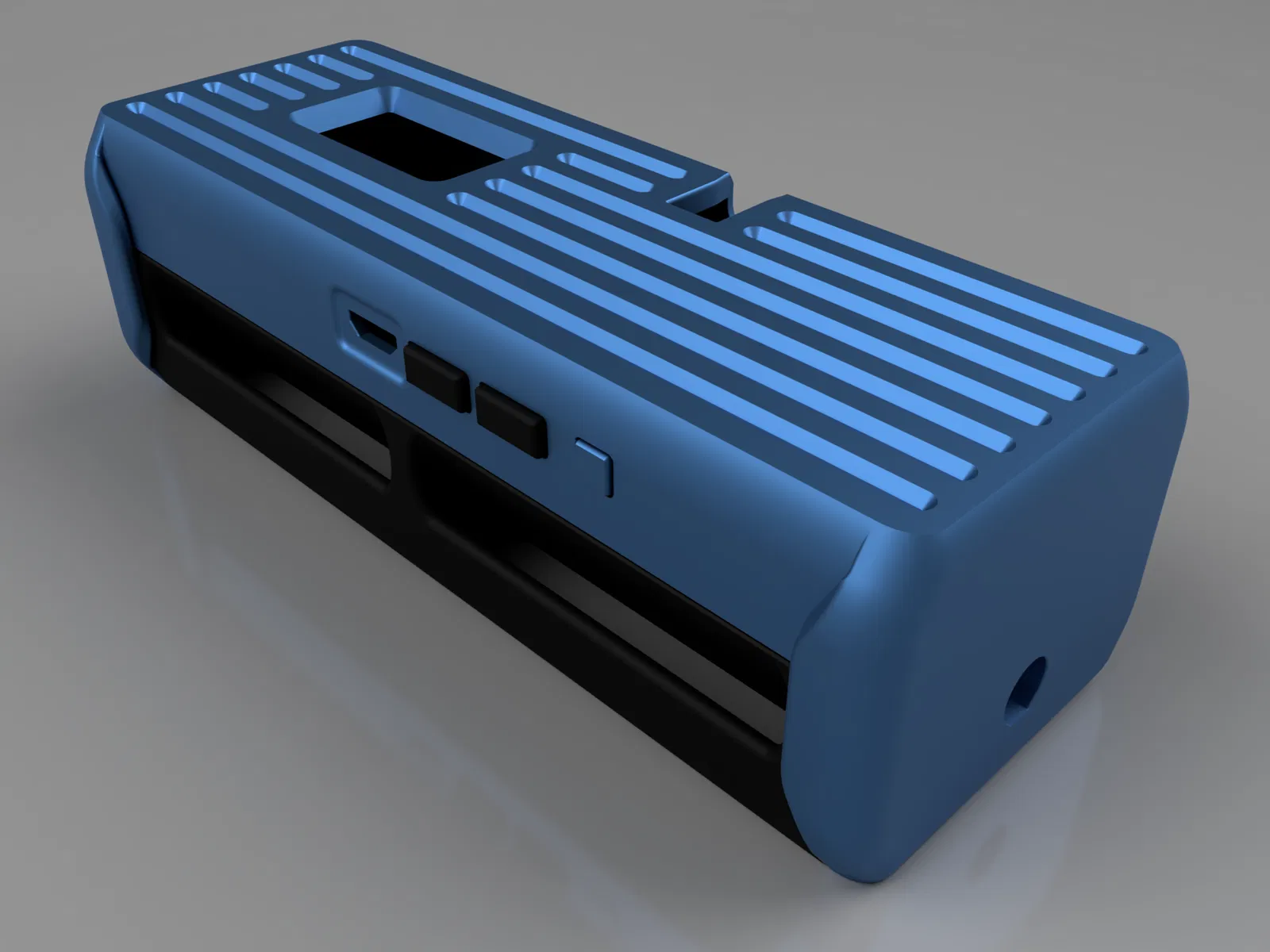

Vỏ tùy chỉnh cho T-Beam V1.x. Yêu cầu 4 ốc M2x6, 2 ốc M3x8 và 2 đai ốc M3 hoặc Tấm ren nhiệt. Các khe được bố trí để tương thích với dây đeo molle.

Liên kết liên kết T-Beam: Mua T-Beam

Cập nhật thiết kế:

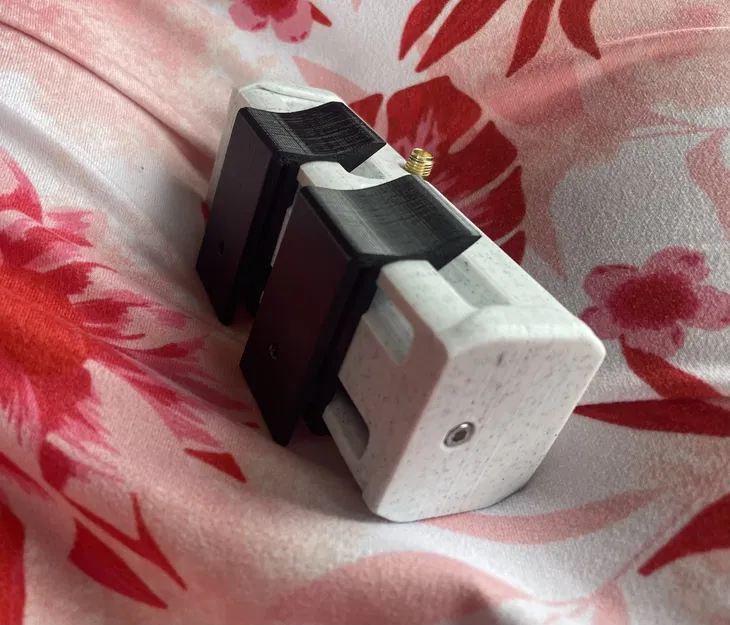

20 tháng 7 năm 2024: Đã thêm các kẹp dọc tương thích với kẹp Baofeng UV5R.

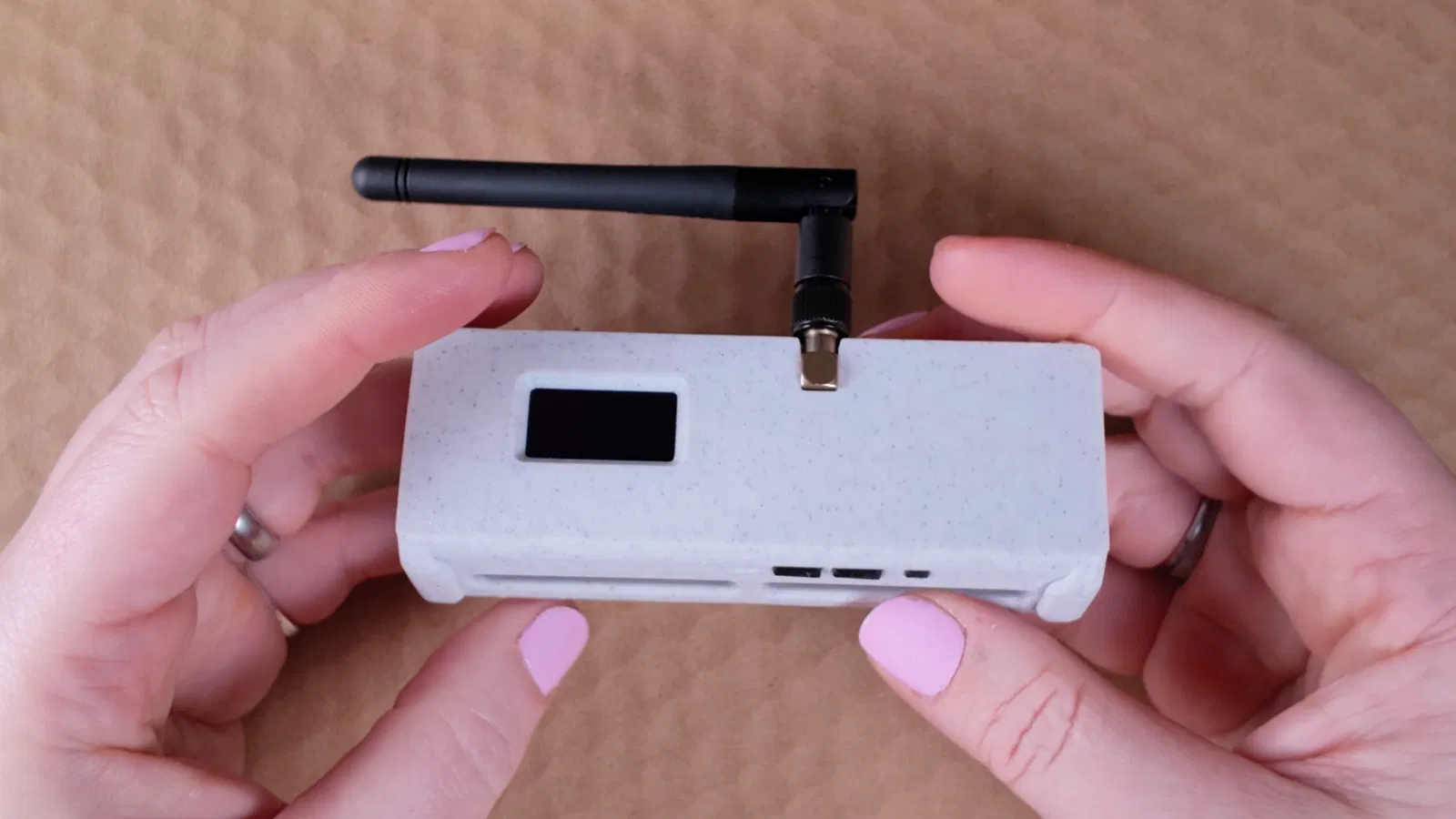

2 tháng 6 năm 2024: TẤT CẢ MỚI! Đã cập nhật gần như mọi chi tiết để phù hợp với thiết kế mới của Supreme, các phiên bản cho mọi cấu hình V1.x có hoặc không có SMA ngoài và OLED 0,96 inch. Cũng có tùy chọn cho ren nhiệt.

Video:
