Giá Đỡ Cuộn Chỉ Cho Multiboard

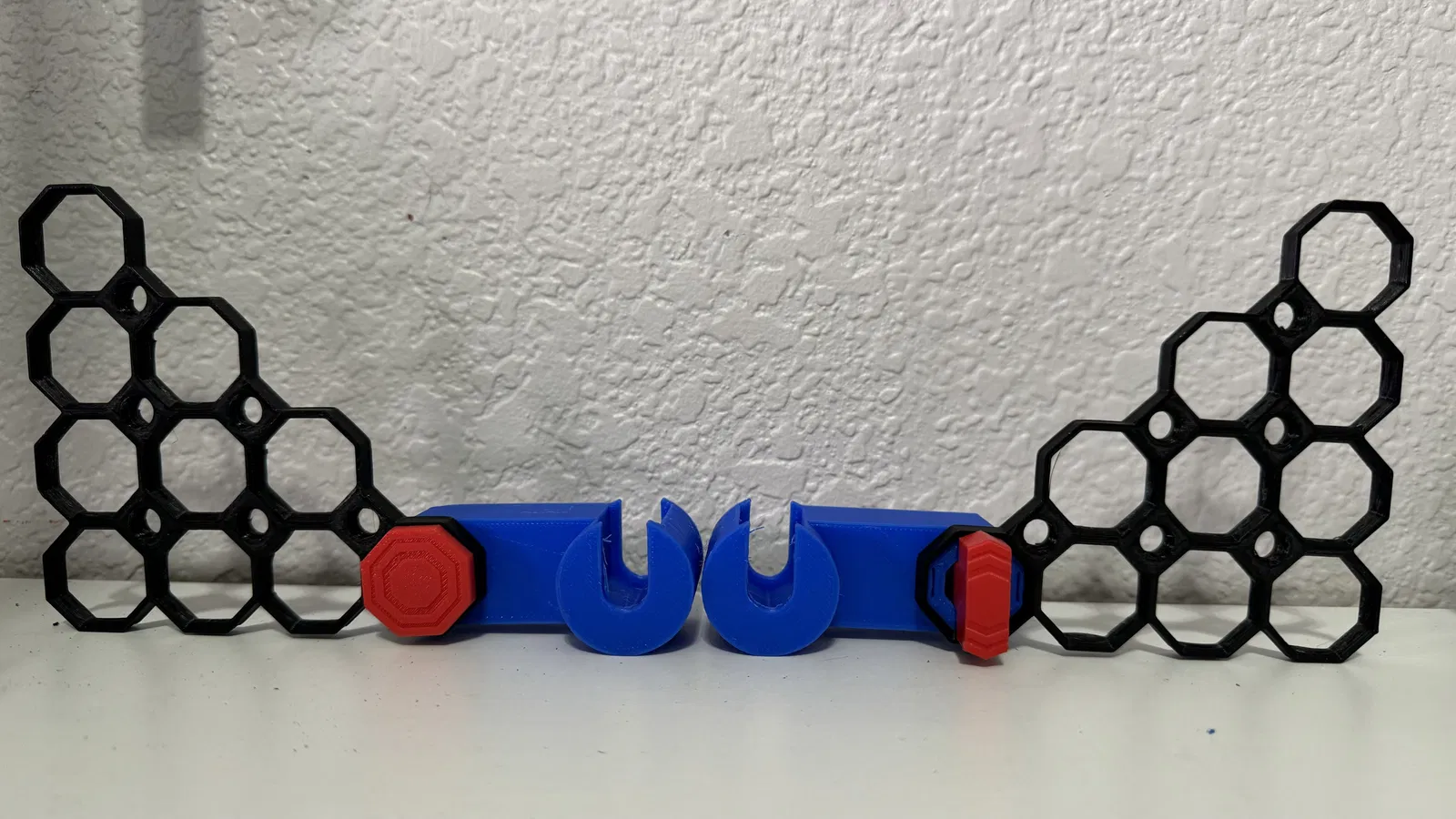

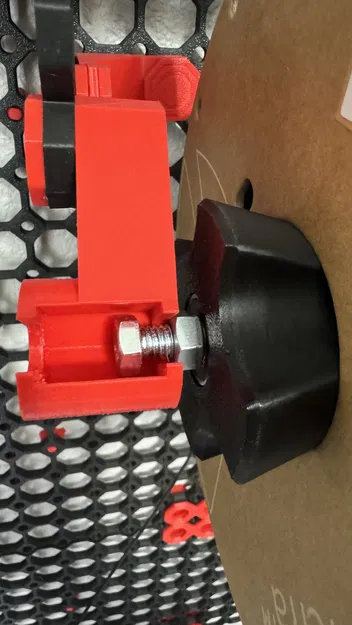

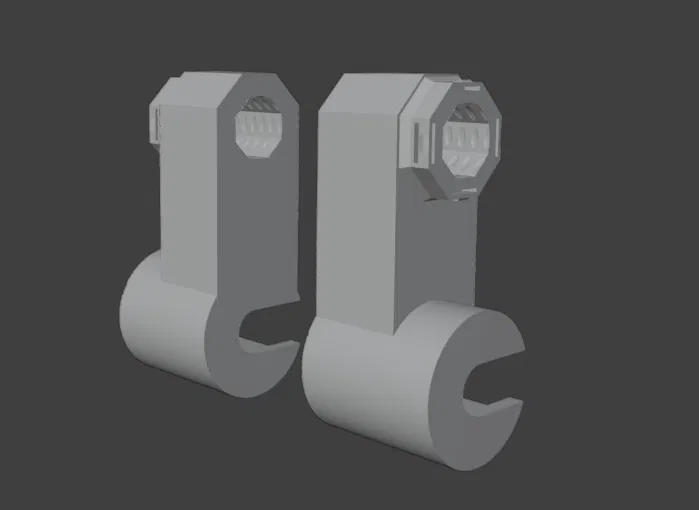

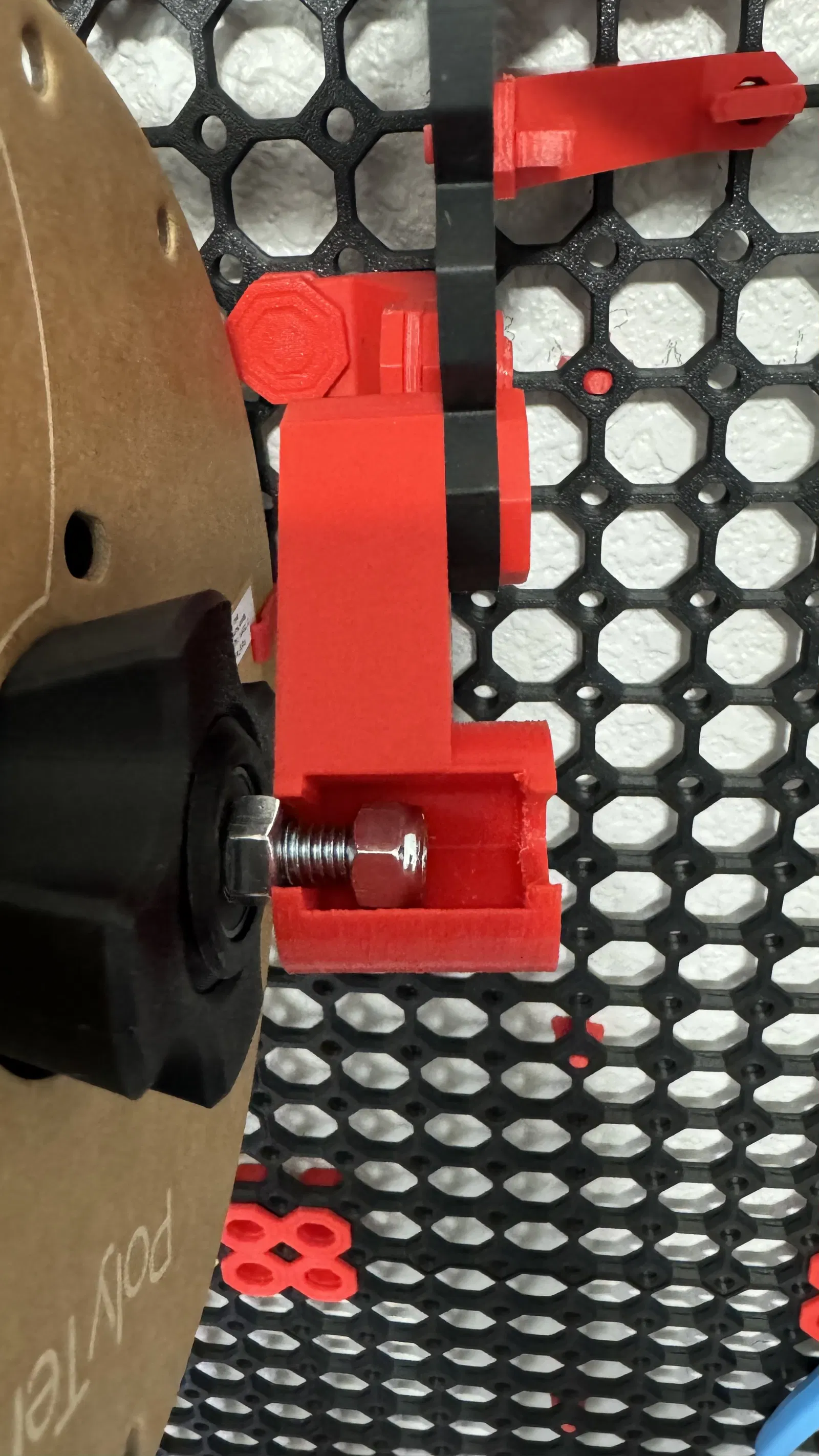

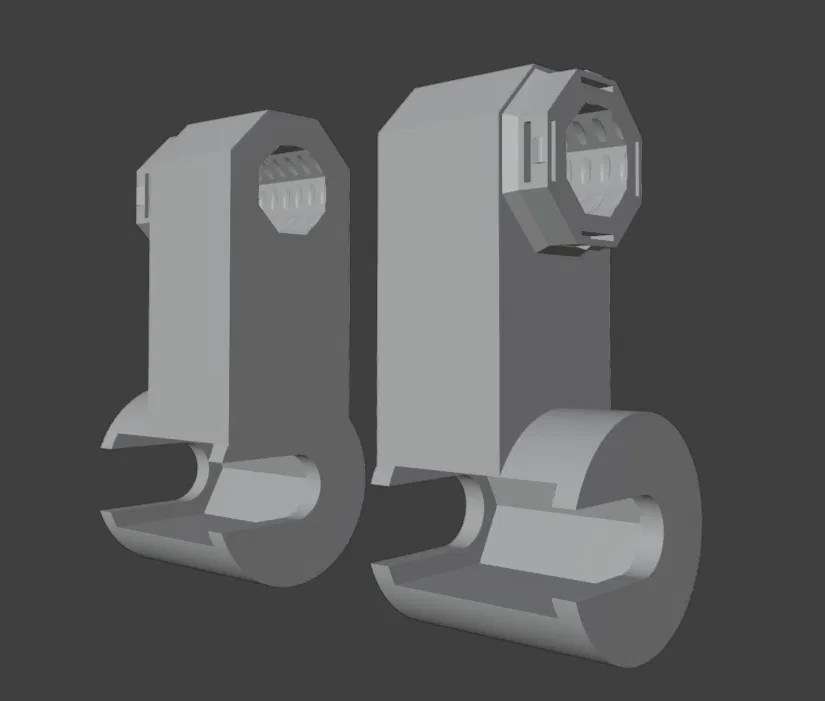

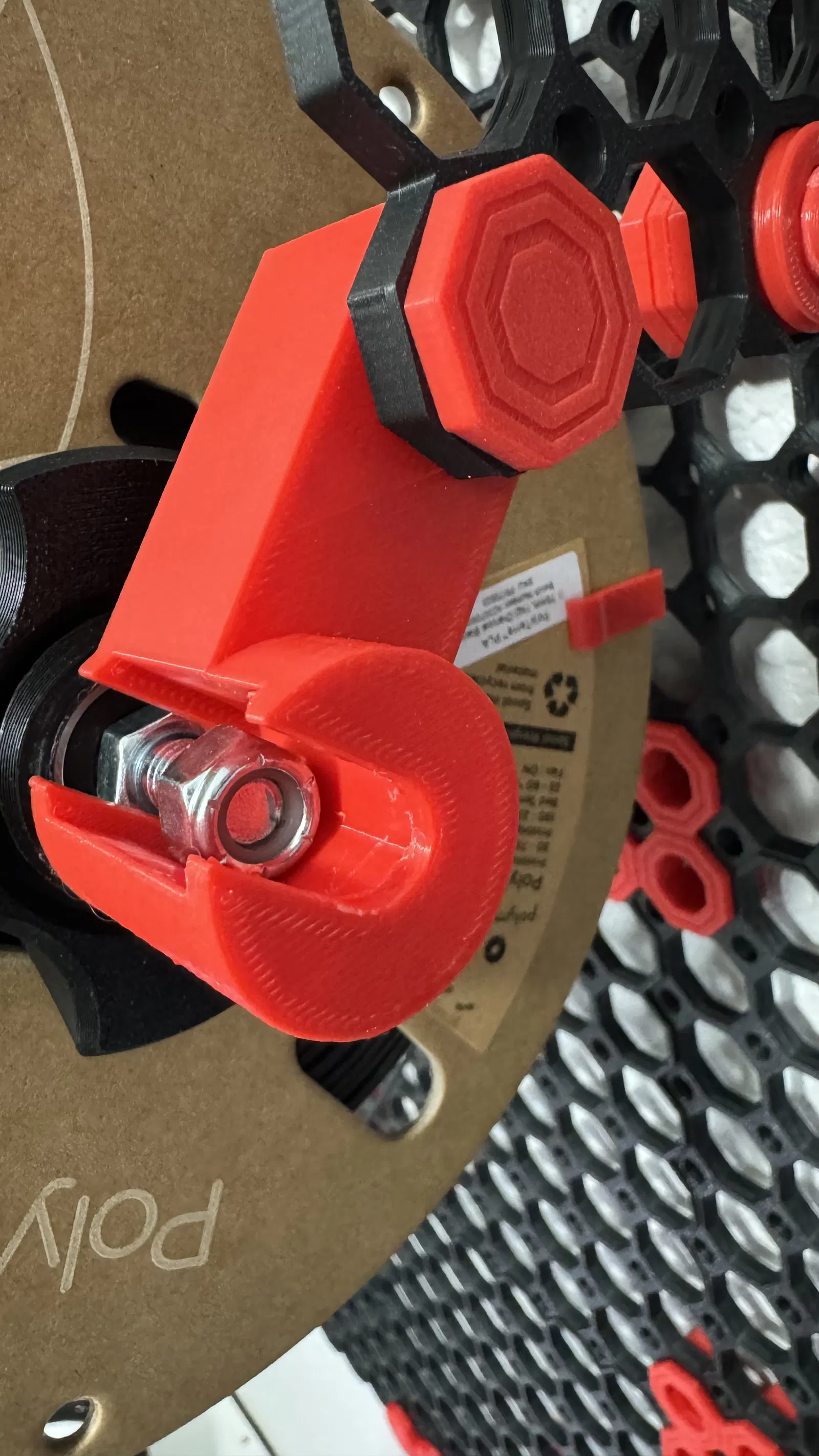

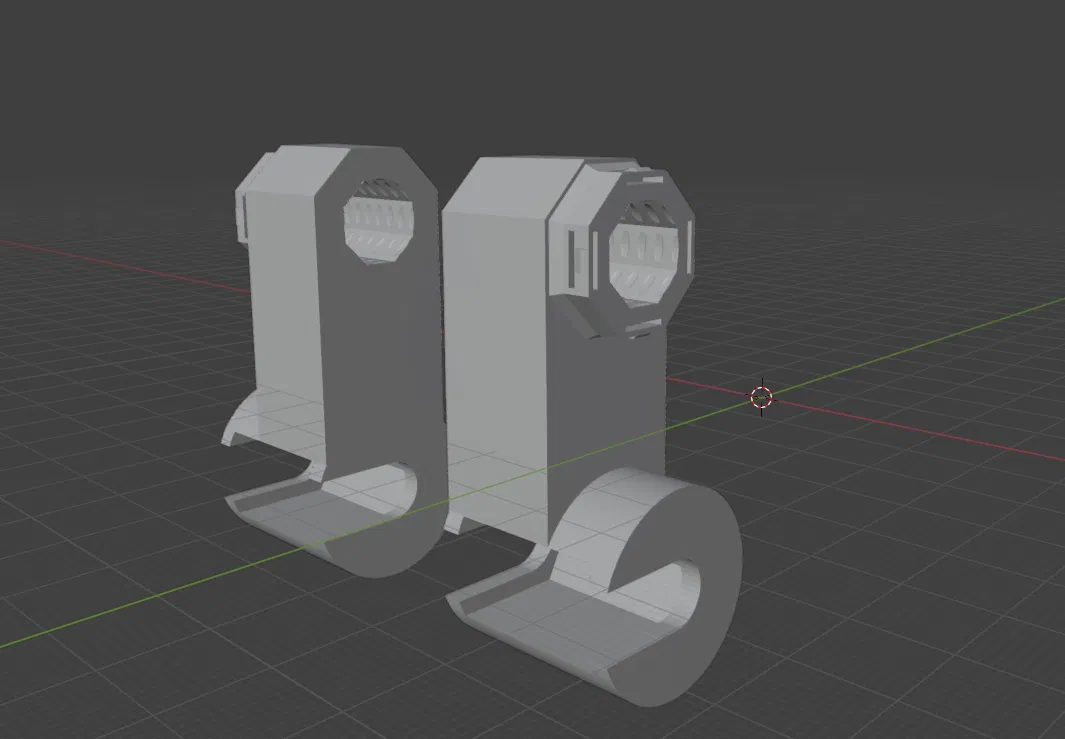

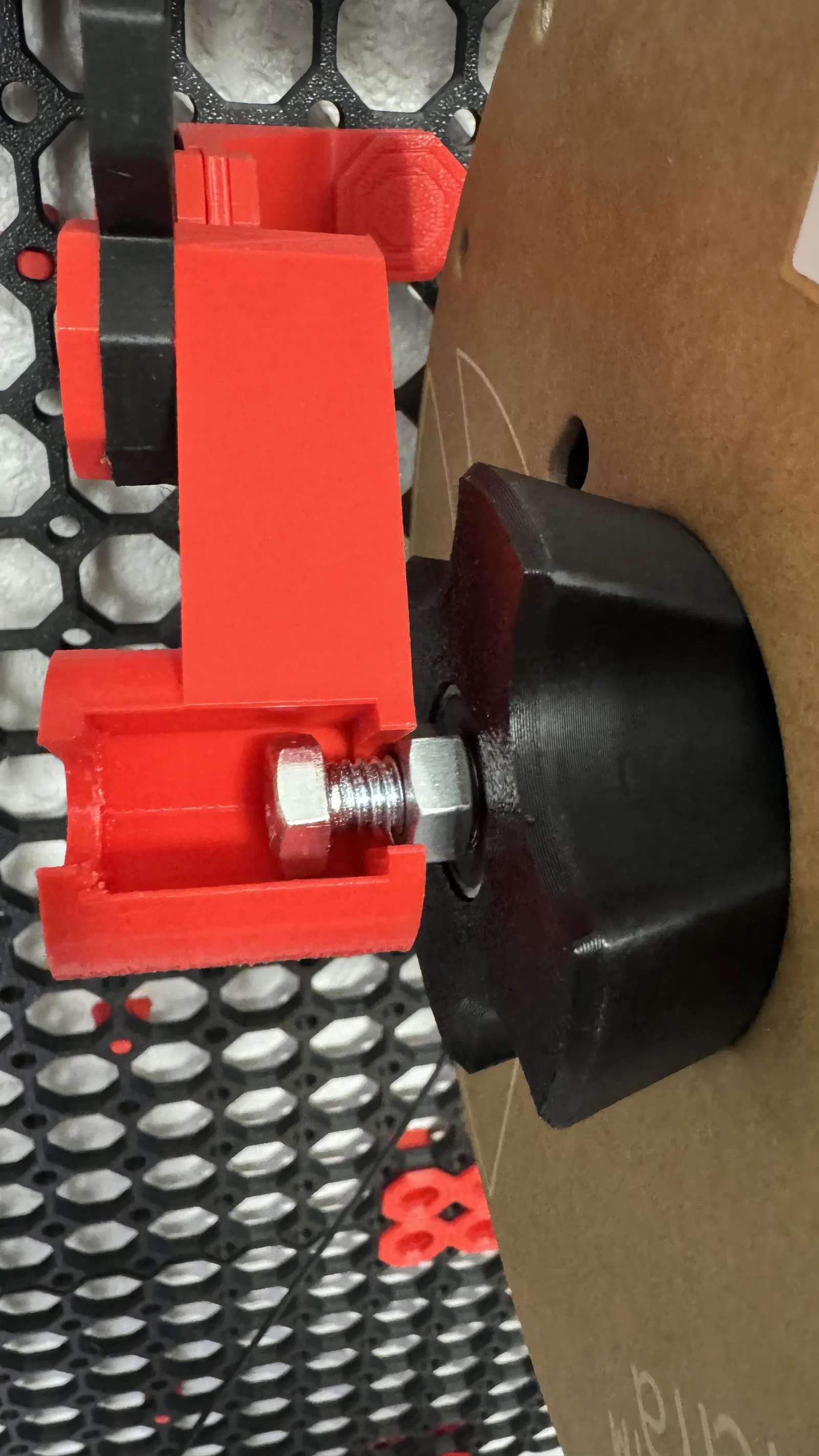

Lấy cảm hứng từ giá đỡ cuộn chỉ thay đổi nhanh đa năng của Foreverwinter (https://www.thingiverse.com/thing:1241566), tôi đã tạo ra một bộ giá đỡ cuộn chỉ gắn trực tiếp vào các tấm Multiboard. Về cơ bản, tôi đã tạo ra một thiết bị để giữ đầu bu lông và đai ốc ở hai đầu của giá đỡ cuộn chỉ, kết hợp với một ngàm Multiboard ở một đầu và ren vặn vào bên trong để có thể gắn chặt vào tấm. Bạn có thể gắn bộ giá đỡ này vào tấm bằng Bu lông ren giữa (Mid-Thread Bolt) hoặc Bu lông T (T-Bolt).

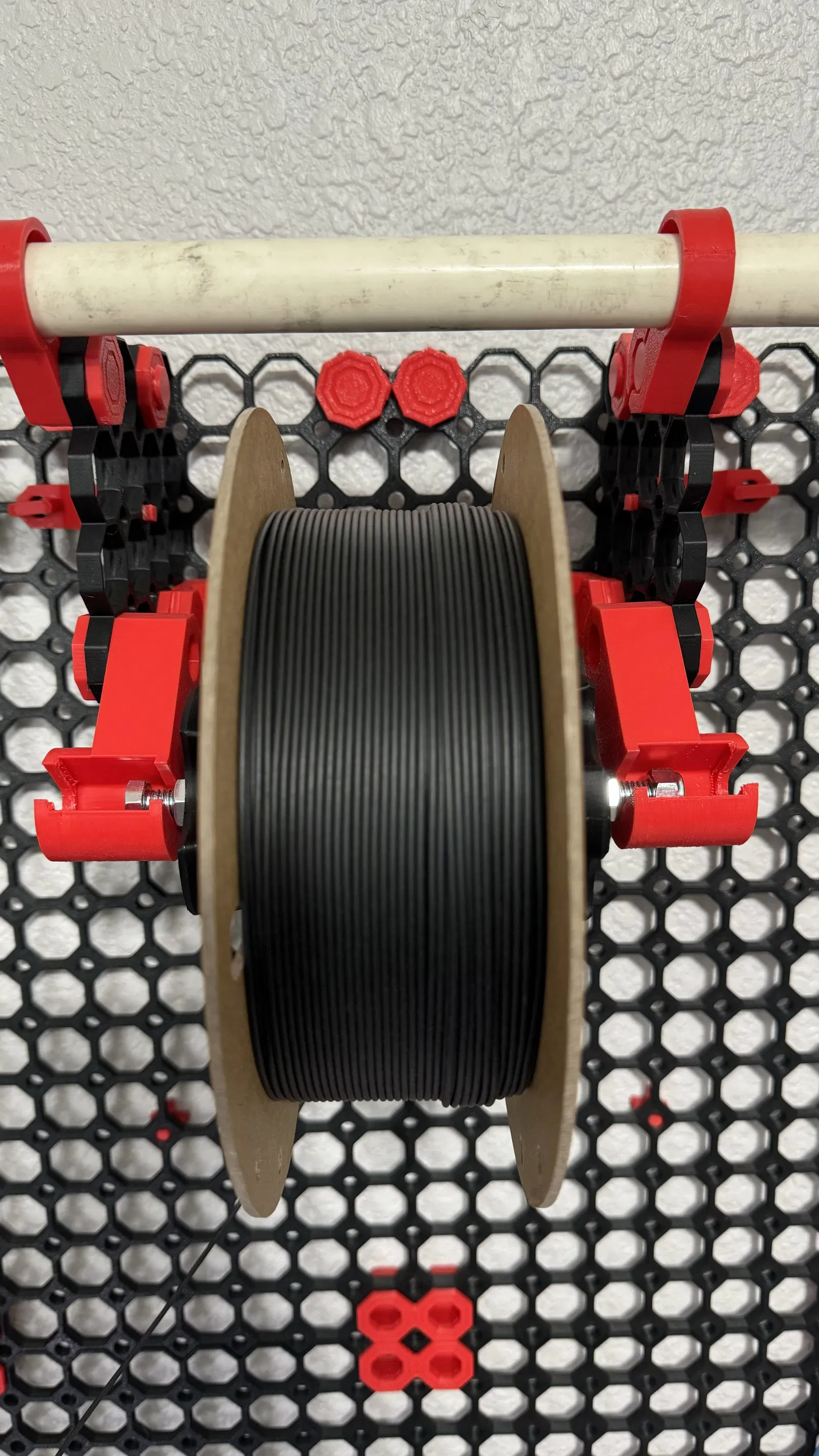

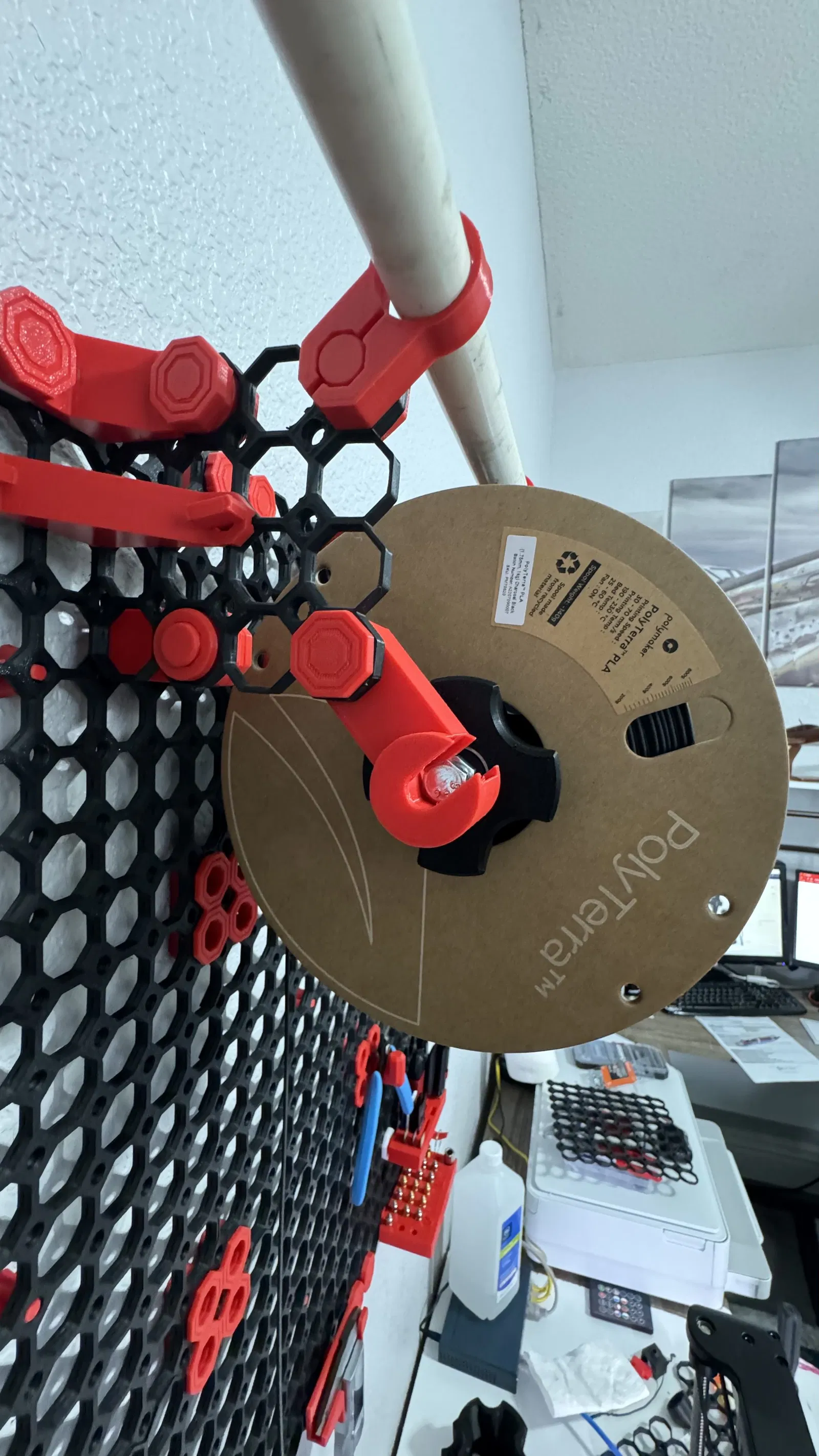

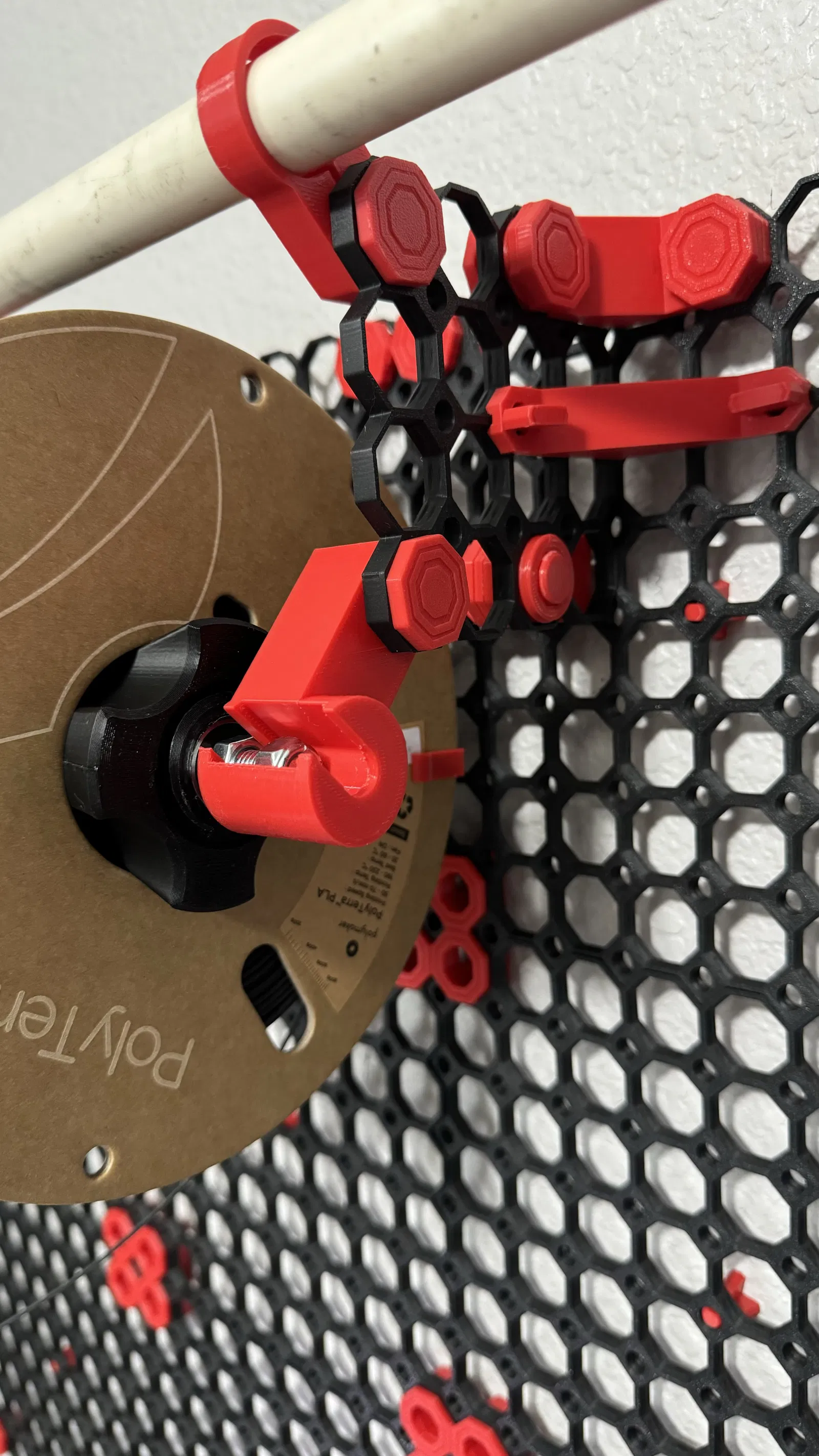

Tôi đang sử dụng một tấm 5x5 để kéo dài Multiboard theo trục y thay vì Giá đỡ tấm (Tile Bracket) để tôi có thể gắn Giá đỡ cuộn chỉ ở phía dưới và vẫn sử dụng Bộ giá đỡ cột ngang Multiboard (Multiboard Horizontal Pole Mount) ở phía trên để treo thêm cuộn chỉ (tạm thời minh họa bằng ống PVC trong ảnh).

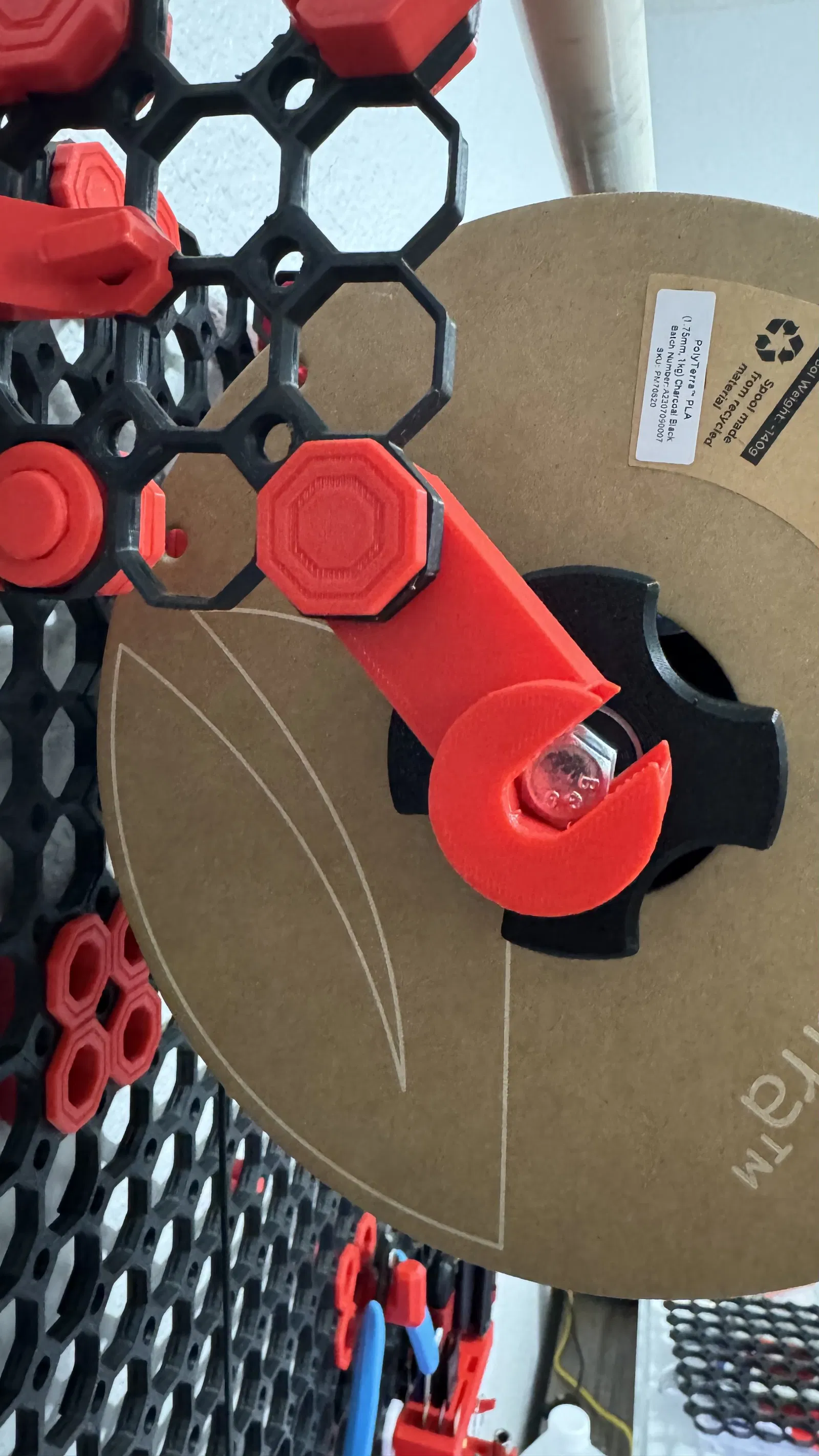

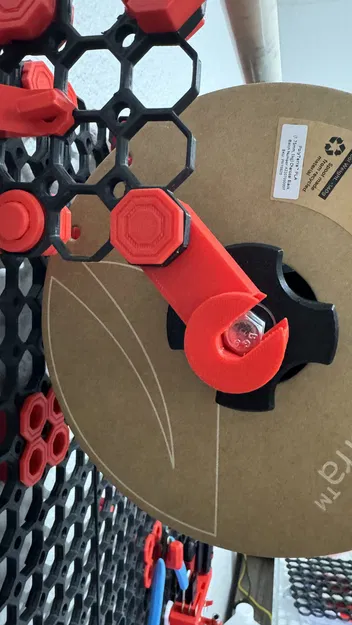

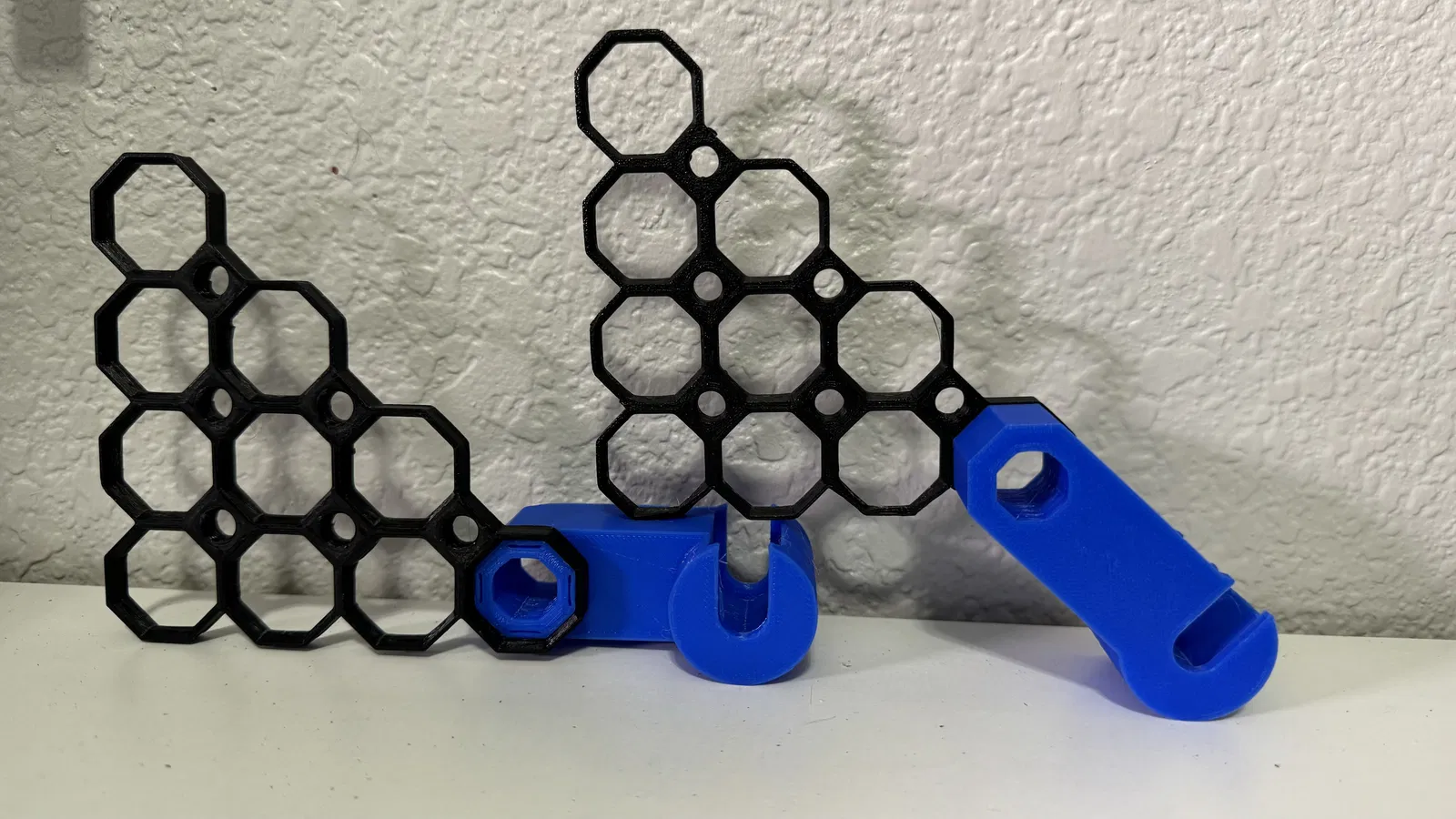

Bộ giá đỡ cuộn chỉ được thiết kế để lắp đặt thẳng hoặc nghiêng xuống, cho phép bạn điều chỉnh linh hoạt với các kích cỡ cuộn chỉ khác nhau. Giá đỡ của tôi được nghiêng xuống, cho phép tôi thay đổi cuộn chỉ mà không cần tháo cột phía trên. Có hai điểm chặn ở hai đầu giá đỡ để ngăn cuộn chỉ bị rơi ra.

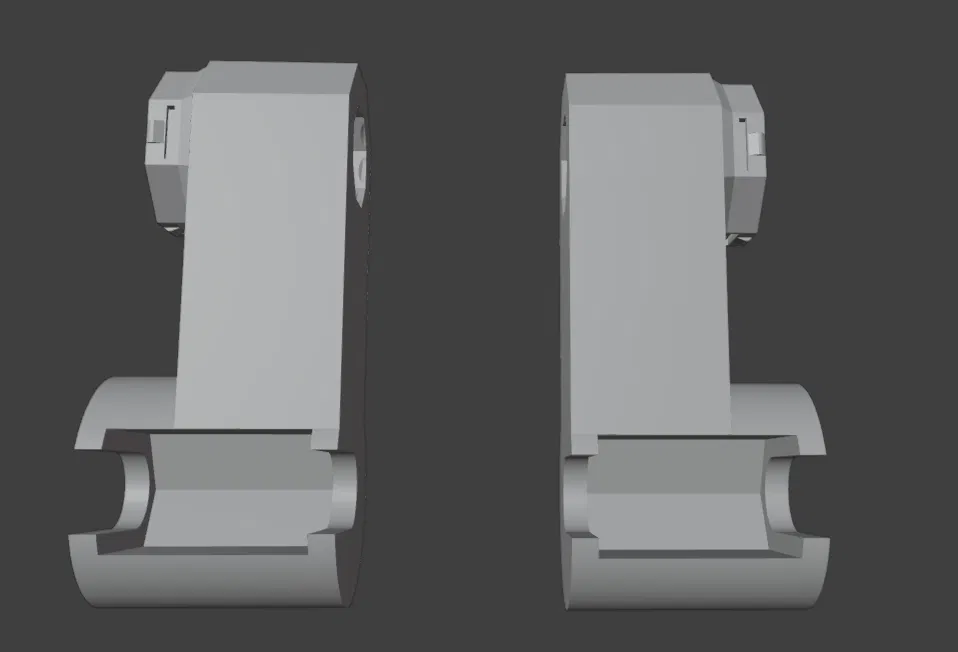

Thiết kế này dự định được in nghiêng. Tôi không nghĩ rằng nó tải đúng cách trong slicer, vì vậy bạn có thể cần xoay nó cho phù hợp.

Cài đặt Slicer: Chọn cài đặt yêu thích của bạn hoặc bất kỳ cài đặt nào bạn thấy cần thiết cho bản in này. Tôi đã in bản của mình ở chất lượng tiêu chuẩn với tốc độ 150mm/s, 2 lớp tường, 4 lớp trên và dưới, và bằng Creality Hyper PLA. Tôi không cần hỗ trợ (supports).

Hãy nhớ tải xuống trình điều khiển bu lông của tôi ( /3d-model/tua-vit-da-nang-cho-bu-long-multiboard ) để hỗ trợ lắp đặt bu lông.
