Giá đỡ Vòi phun Silicone (và Bộ phận đẩy)

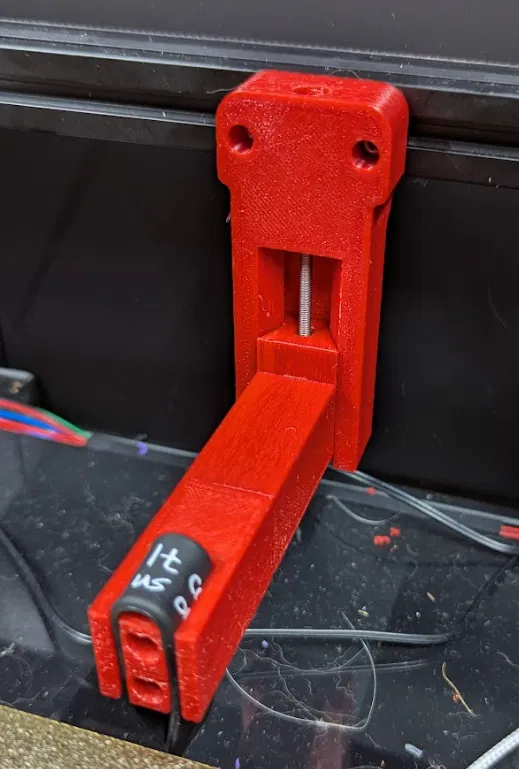

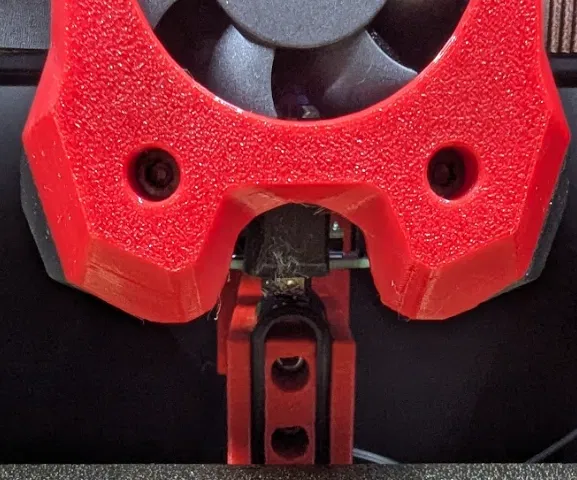

Đây là một bộ phận giữ vòi phun đơn giản gắn vào khung sau của máy Trident (Hoặc V2.4). Chỉ cần cắt một miếng silicone nhỏ (tôi đã dùng vòng đeo tay bằng silicone thông thường, nhưng vòng trứng bằng silicone hoặc tương tự cũng có thể dùng được) và kẹp nó vào giá đỡ.

Giá đỡ được cố định theo khoảng cách Y, nhưng bạn có thể dễ dàng sửa đổi bộ phận “Giá đỡ Silicone” trong phần mềm CAD (hoặc thậm chí thay đổi tỷ lệ theo trục Y trong slicer) để làm cho nó dài hơn/ngắn hơn cho phù hợp với máy in của bạn.

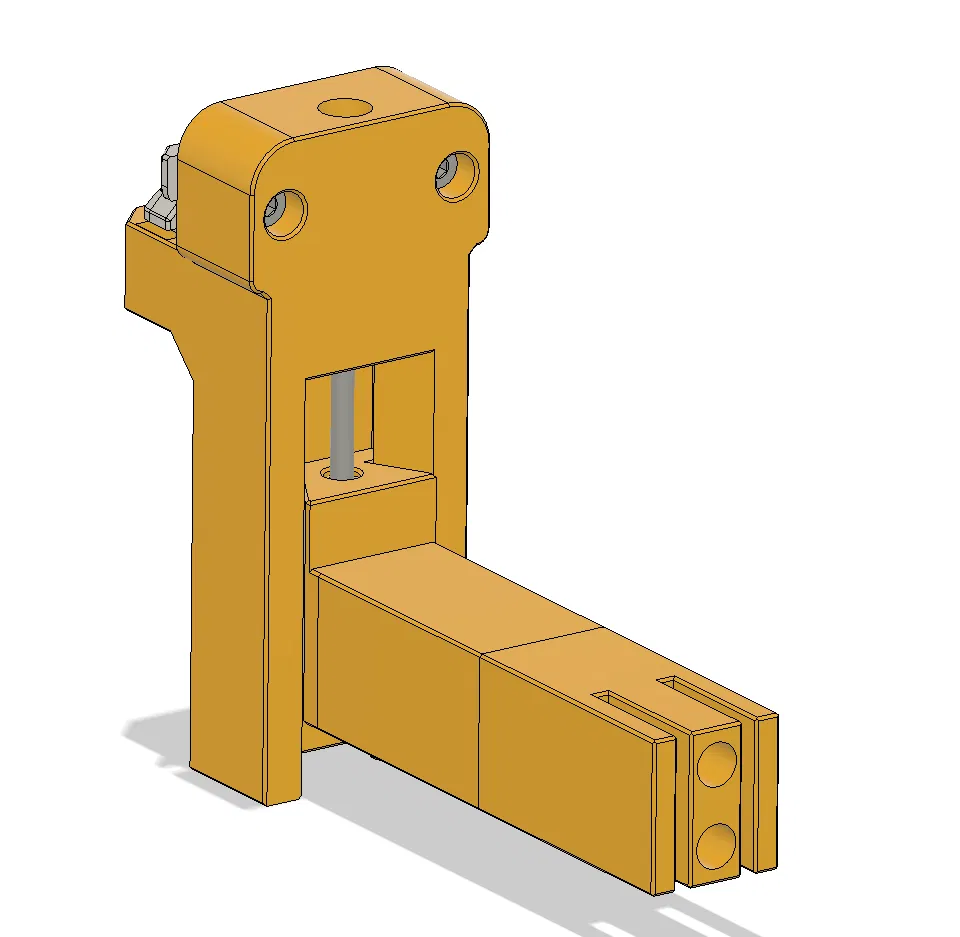

Có một vít điều chỉnh M3x50 cho trục Z để dễ dàng đạt được độ cao chính xác. Chỉ cần di chuyển vòi phun qua bộ phận silicone, sau đó vặn vít điều chỉnh Z cho đến khi nó ở đúng chiều cao.

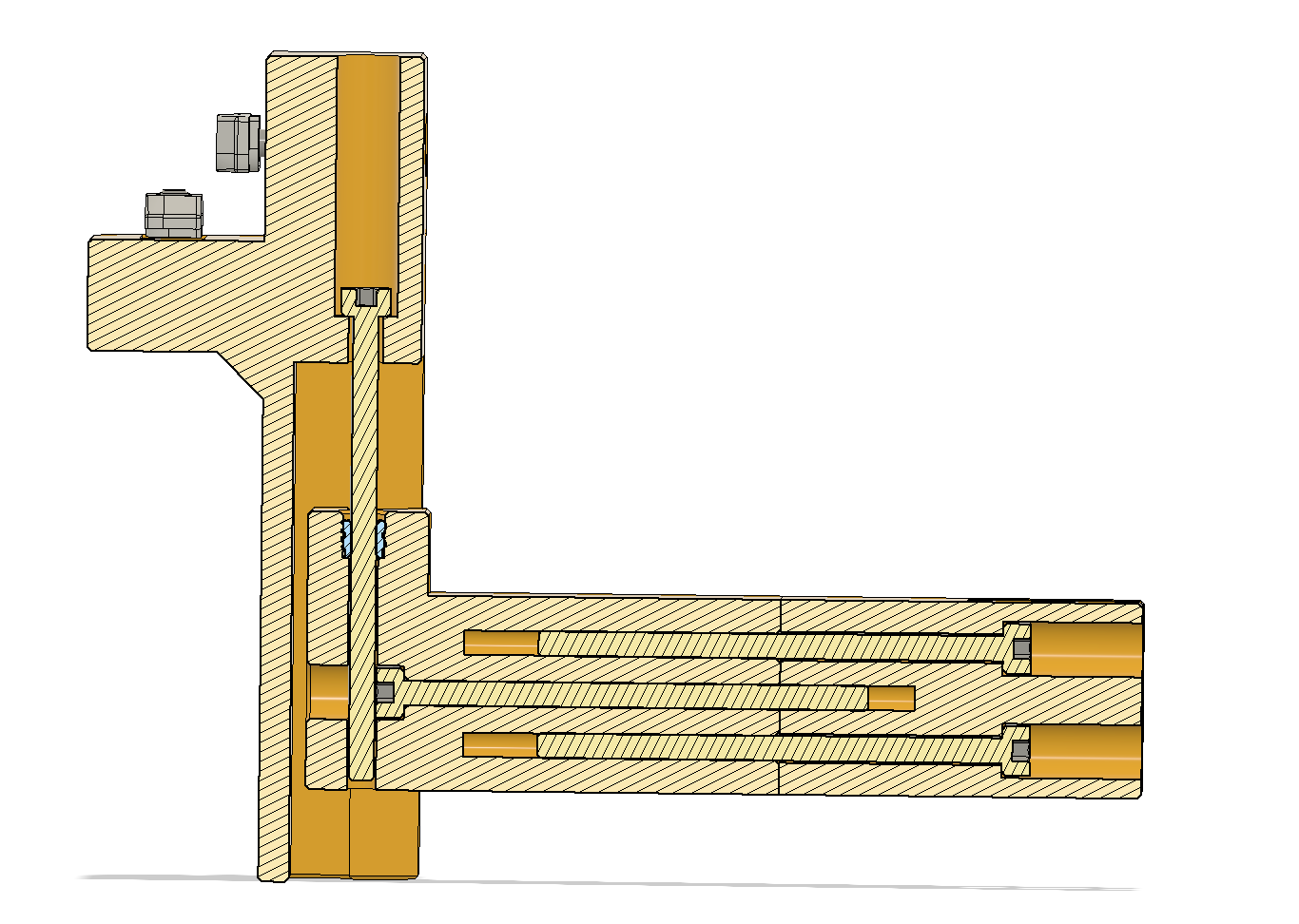

Ba vít M3x50 ngang khác dùng để kết nối giá đỡ silicone với cánh tay, đồng thời tăng cường độ chắc chắn bên trong cánh tay. Độ dài của các vít này không quan trọng, hãy sử dụng bất kỳ vít nào bạn có miễn là chúng vừa vặn.

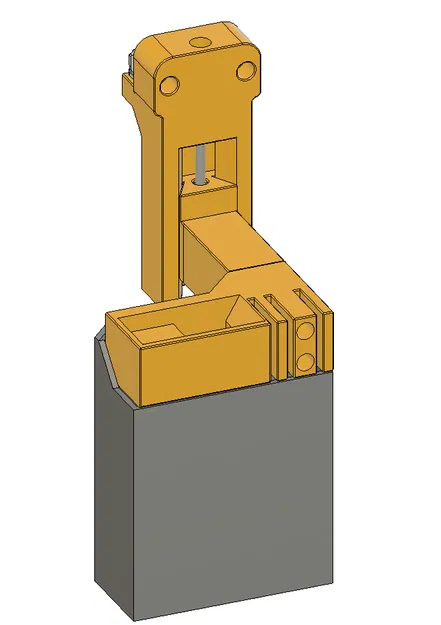

Ngoài ra còn có một tùy chọn lắp khác bao gồm một kệ và gạt để tạo ra các bọt nhựa đẩy (cảm ơn @addj20 trên discord đã có thiết kế gốc cho bộ phận “vệ sinh”), và một thùng có thể tháo rời để hứng chúng (thùng này chỉ hữu ích trên các máy in có khoảng hở lớn như Trident, đối với các máy khác bạn có thể đặt một chiếc hộp dưới đất).

Tôi đã lót “kệ” bằng băng nhôm để giảm khả năng nhựa đẩy dính vào bộ phận.

MACROS

Các macro Klipper đã được bao gồm, tất cả những gì bạn cần làm là sửa đổi variable_park_x và variable_park_y trong macro NOZZLE_PARK cho vị trí bạn lắp đặt trên máy in của mình, và sau đó đặt variable_purge_side thành ‘left’ hoặc ‘right’ tùy thuộc vào phía bạn sẽ đẩy nhựa. Mặc định là ‘left’, nếu bạn đặt ngược lại giá đỡ/bộ phận đẩy sang phía bên kia thì hãy đổi thành ‘right’.

Để sử dụng macro đẩy nhựa, hãy chạy PURGE FILAMENT TEMP=260 LENGTH=50 (thay đổi nhiệt độ và độ dài đẩy mong muốn theo ý bạn, mặc định là 260 và 50). Macro sẽ di chuyển đến vị trí đẩy nhựa và chia LENGTH được yêu cầu thành các phần 50mm (làm tròn lên, LENGTH=110 sẽ thực hiện 3 lần đẩy với tổng cộng 150mm) sau đó nó sẽ đậu vòi phun và quay trở lại nhiệt độ vòi phun trước đó.

BOM

Mục

Số lượng

Chèn nhiệt M3x5x4

1

Đai ốc búa M3

4

M3x10 SHCS

4

M3x50 SHCS

4
