Hộp đựng vòi phun Nextruder

Chào mọi người và chào mừng đến với lần đầu tiên mình đăng tải.

Câu chuyện ngắn - Mình vừa đặt một bộ vòi phun Nextruder 0.25mm cho con XL 5T của mình và chúng đi kèm trong những chiếc hộp bảo vệ nhỏ xíu tuyệt vời. Khi vòi phun ObXidian 0.4mm về hàng, mình đã đặt 5 cái. Thế nhưng, mình khá là thất vọng khi chúng chỉ được đóng gói trong những cái túi ni lông thông thường. Mình thực sự muốn chúng có những chiếc hộp bảo vệ giống như hộp của vòi phun Prusa bằng đồng. Vậy mình phải làm gì đây? Ừm, bật Fusion 360 lên, mày mò hàng giờ liền, và cuối cùng cũng tạo ra được thứ gì đó tạm được.

Nói vui thôi, mình đã đo cái nắp và cái hộp của hàng OEM và cố gắng tạo ra một bản sao hợp lý của chúng. Mình đã đính kèm file f3d để các bạn nghịch ngợm vì mình biết nhiều bạn có kỹ năng mô hình hóa tốt hơn mình rất nhiều. Mình để lại mô hình này theo giấy phép CC thân thiện với việc remix và tất cả những thứ mở. In chúng, bán chúng, remix chúng, tùy bạn. Thậm chí, nếu bạn tạo ra một phiên bản tốt hơn, hãy cho mình biết nhé! Mình chỉ yêu cầu ghi nhận công lao nếu bạn sử dụng nó. Chủ yếu là để mình xem có ai khác dùng được không thôi, nói thật.

Cài đặt in:

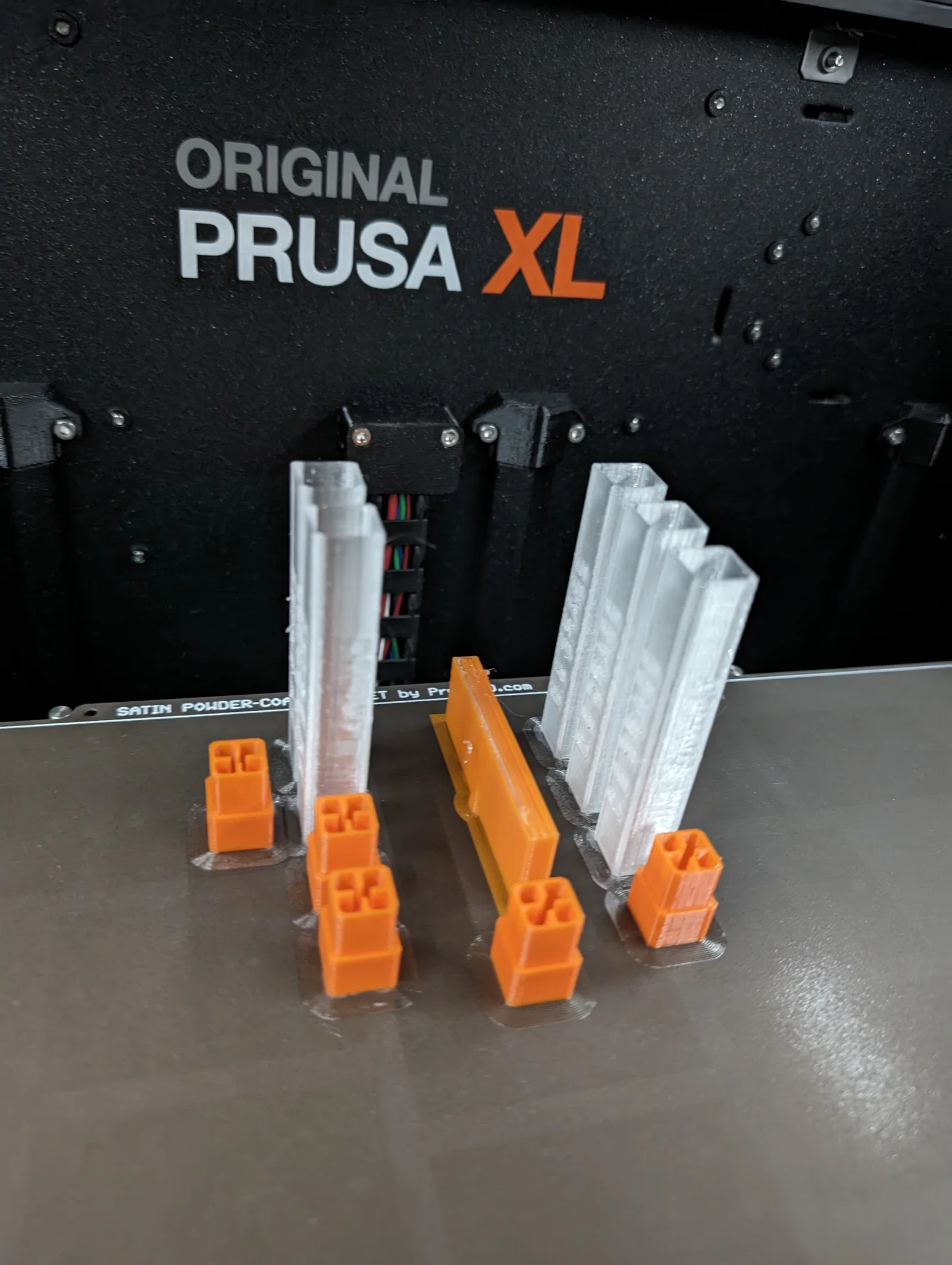

Mình đã in chúng bằng vòi phun 0.4mm với chiều cao lớp 0.2mm. Hồ sơ Prusa Slicer 0.2mm STRUCTURAL. Mình đã tăng số lượng tường lên 3 và quan trọng nhất là không có lớp độn (infill). Mình cũng khuyên bạn nên sử dụng brim vì các hộp đặc biệt nhẹ và mỏng và mình đã có một cái bị bong ra trong quá trình in thử.

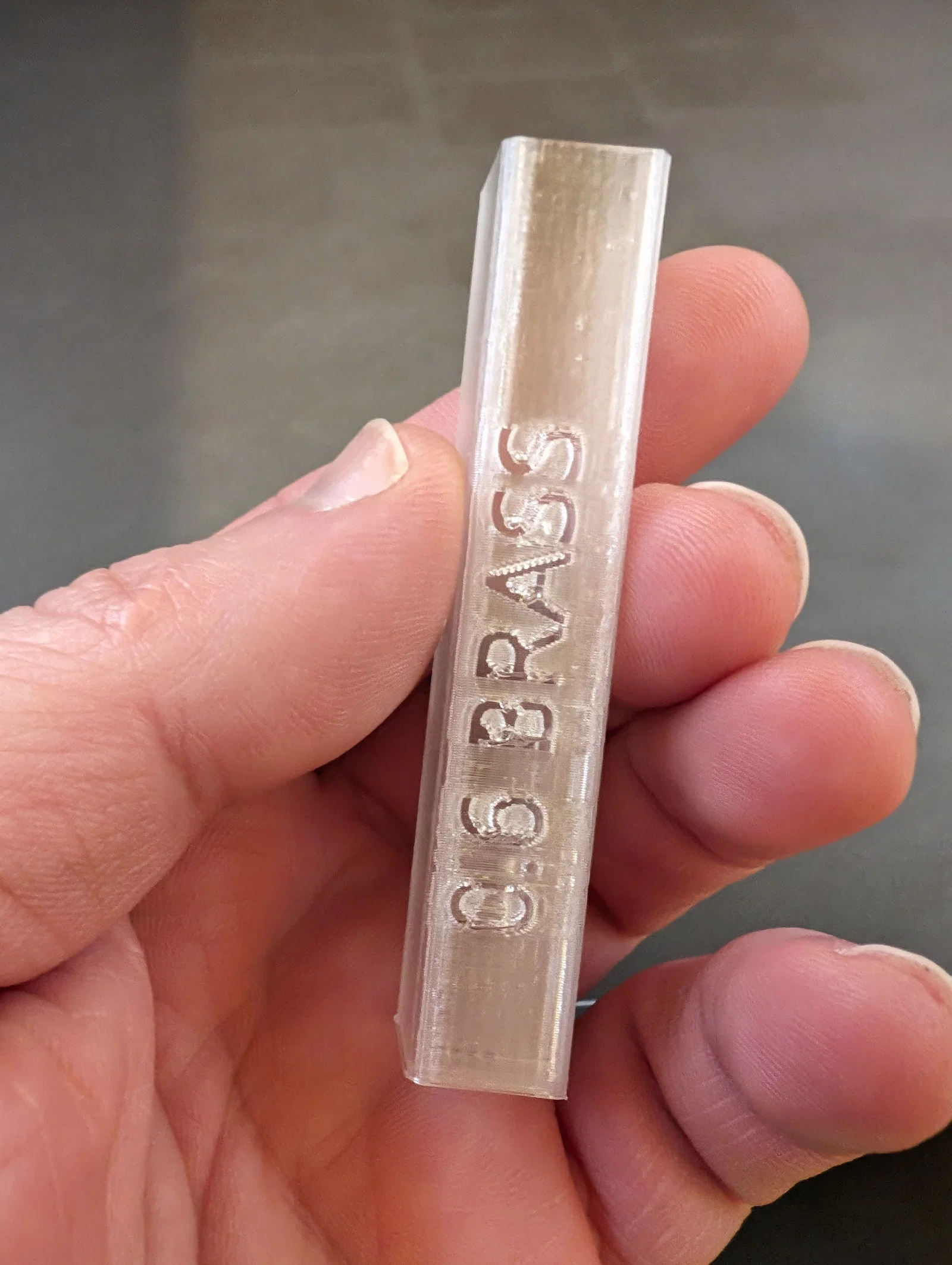

Về việc dán nhãn - Mình nghĩ sẽ dễ hơn nếu bỏ nhãn ra khỏi mô hình để nó trở nên chung chung hơn. Cái mình đã làm cho các ví dụ của mình là sử dụng công cụ Text trong Prusa Slicer được đặt thành cut để in nổi văn bản lên cạnh bên. Có vẻ hoạt động khá tốt khi làm theo cách đó.

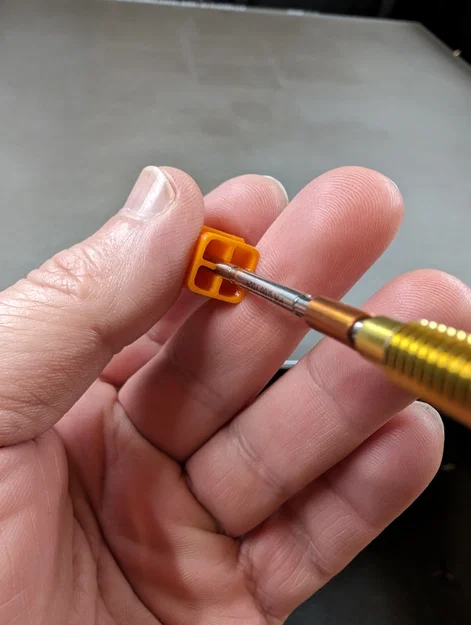

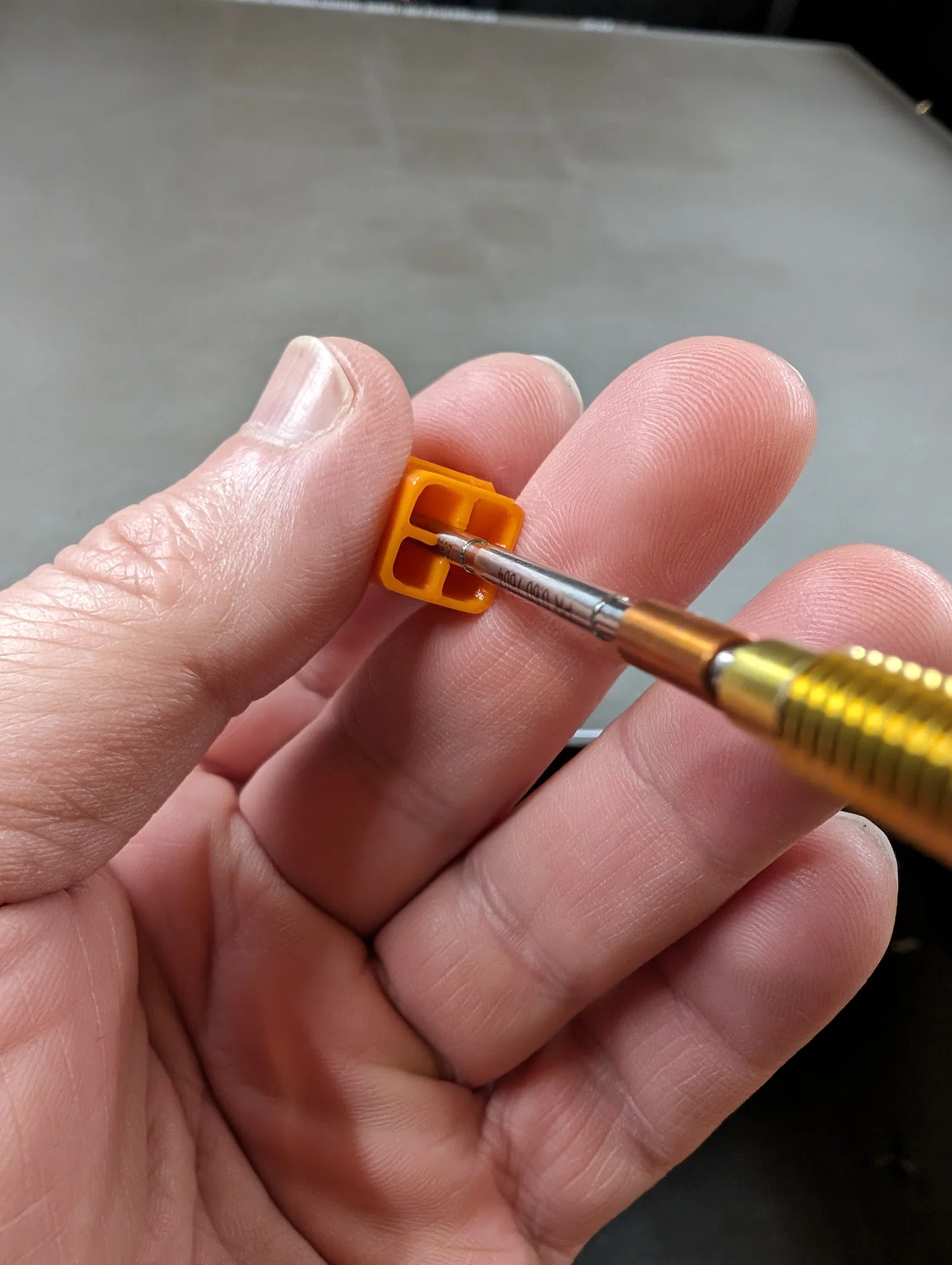

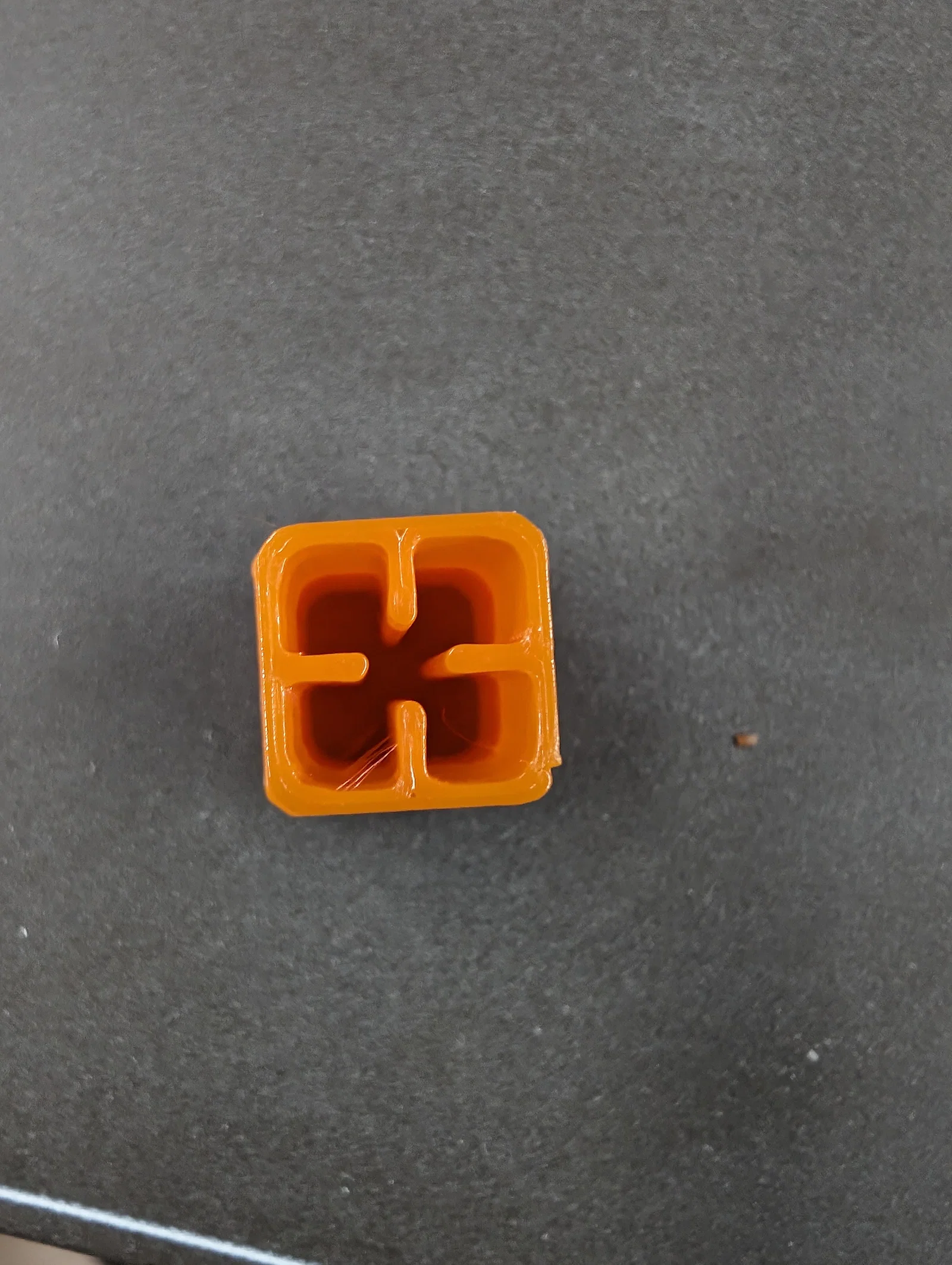

Mình đã mày mò với các dung sai và bạn có thể sẽ phải nhét trục vòi phun vào cái dấu cộng nhỏ trên nắp. Tương tự, bạn có thể sẽ phải xoay cái nắp ra vào hoặc lắc nhẹ nó một chút để gắn vào hoặc tháo ra khỏi hộp. Mình đã trải qua một loạt các phiên bản trước khi tải lên và nó hoặc là vừa khít hoặc là quá lỏng, vì vậy kết quả của bạn có thể khác.

Mình cũng đã in chúng bằng Prusa PETG clear và Overture PETG orange và PETG hơi khó chiều khi nói đến các bộ phận vừa khít bị cọ xát. Bạn có thể thử PLA xem liệu điều đó có cải thiện độ vừa vặn không. Hoặc một lần nữa, mình đã đính kèm f3d, nên cứ tự nhiên làm nhé. Hy vọng bạn có thể hiểu các cài đặt kích thước điên rồ và các tham số người dùng của mình. Nó có vẻ có lý. Xem ở trên về việc kỹ năng CAD của mình tệ như thế nào. Dù sao, hy vọng một số bạn thấy cái này hữu ích.

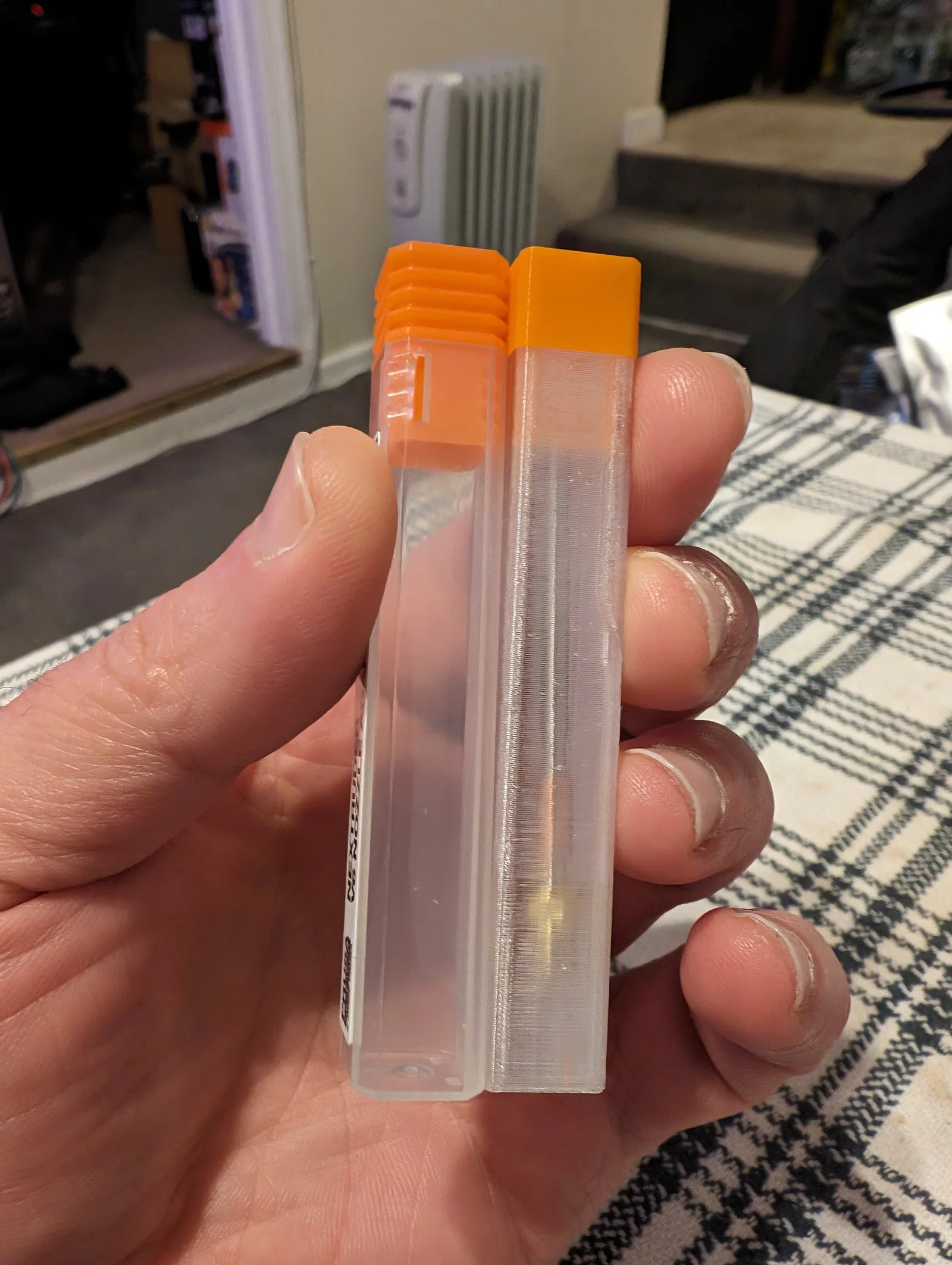

Mình không biết có cách nào để chú thích ảnh không, nhưng ở ảnh thứ năm (cho thấy hai hộp được giữ với nhau), cái bên trái là hàng OEM và cái bên phải là mô hình này.

Chúc vui!
