Giá đỡ làm mát từ xa và lọc gió cho V-Core
Giải pháp làm mát từ xa cho máy in V-Core, sử dụng quạt CPAP WS7040 và bộ lọc gió gắn kèm. Thiết kế tối ưu với ốc M3, ren nhiệt, và phụ kiện đi kèm để dễ dàng lắp đặt trên máy V-Core 3.
Mô tả

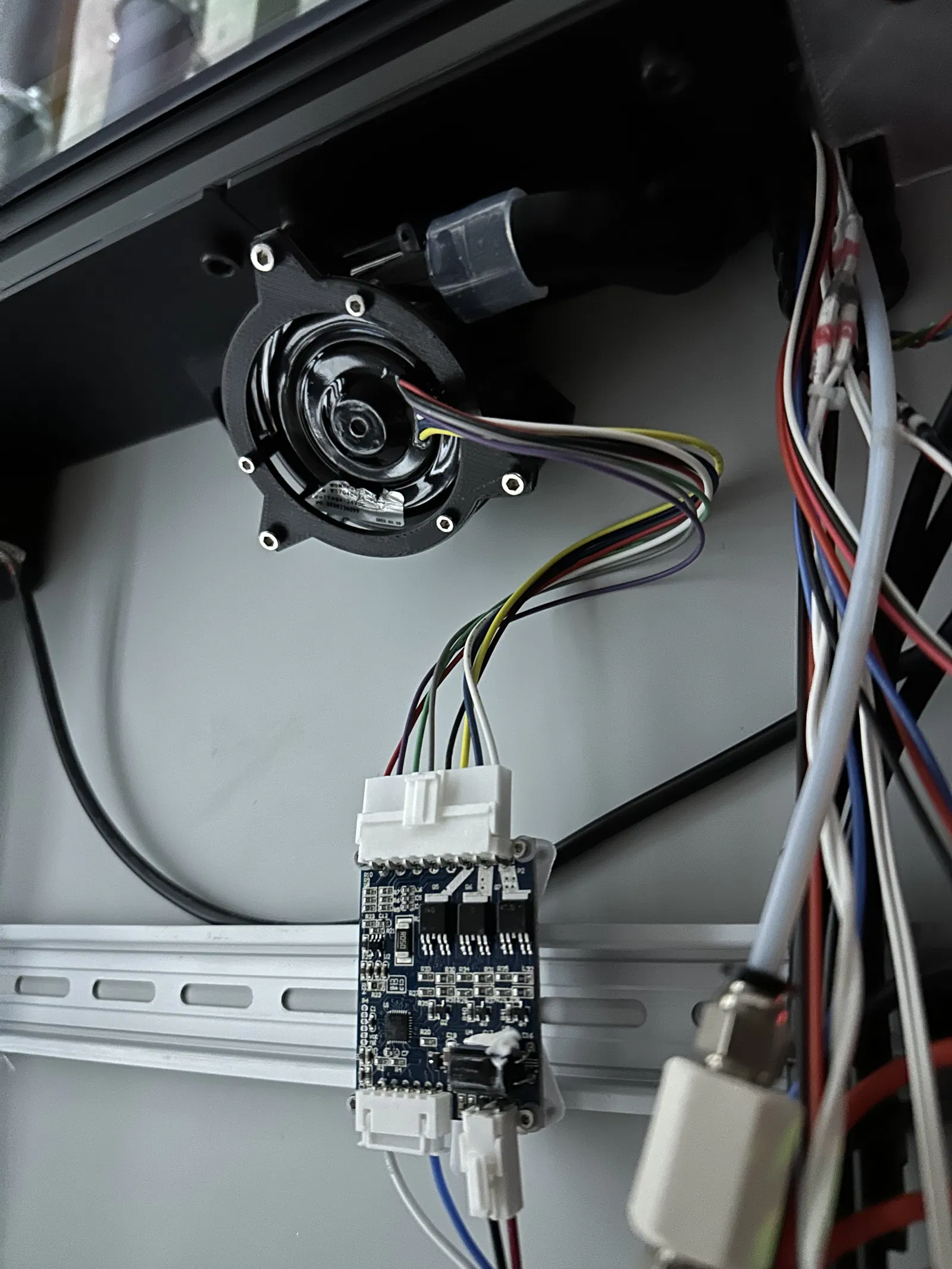

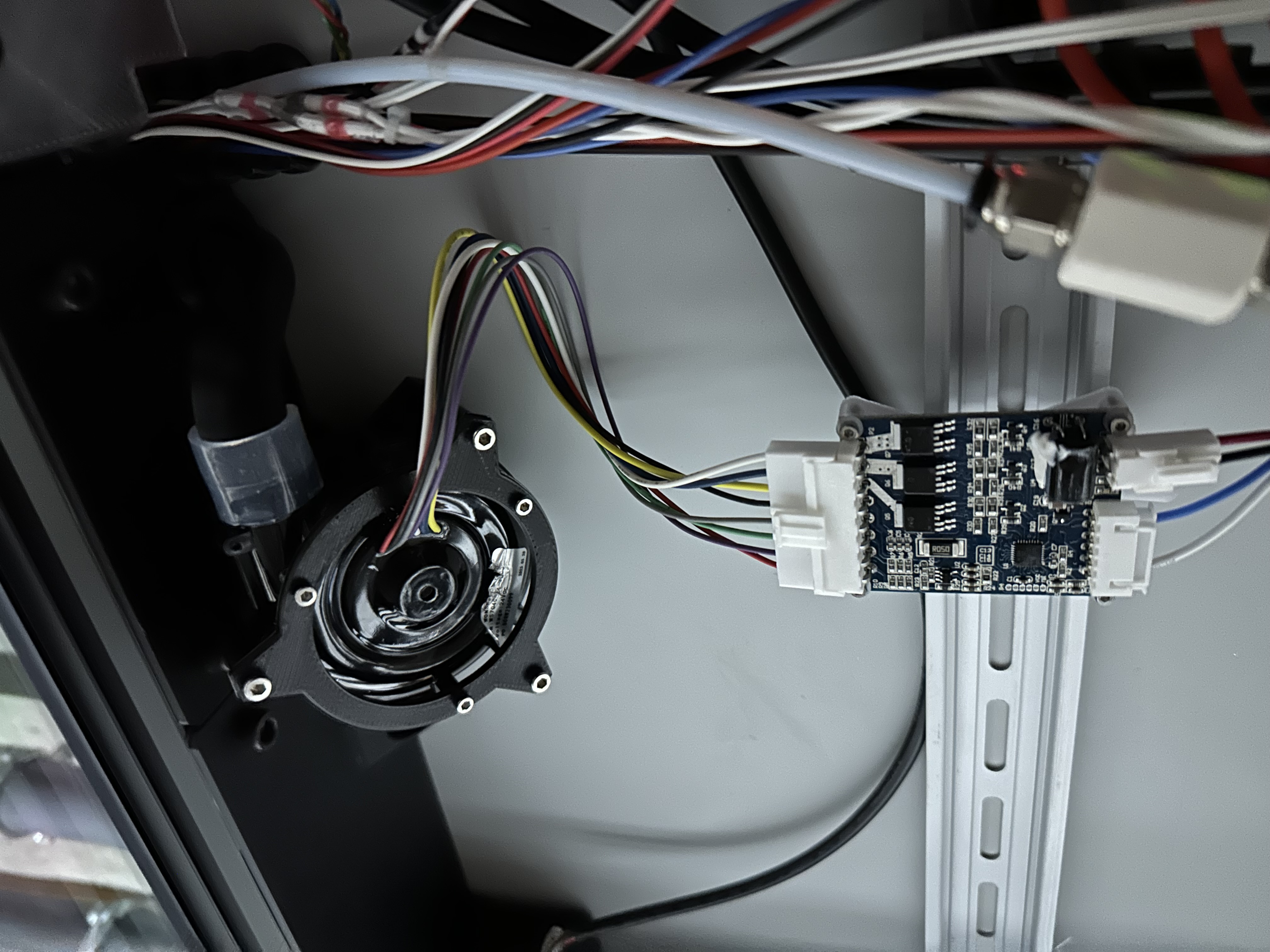

Đây là bộ gắn làm mát từ xa dùng quạt CPAP WS7040, gắn vừa vào khay phải của V-Core 3. Đầu ra làm mát phù hợp với ống CPAP 16mm.
Nó được thiết kế với tất cả ốc M3 để lắp ráp với các ốc ren nhiệt 4.6x4mm, chúng vừa vào bộ gắn quạt và ống ra để giữ chúng trên khay. Khay và các đầu phun có thể được gắn vào các thanh nhôm định hình 3030 bằng đai ốc T M6.
Quạt WS7040 có thể được gắn bằng giá đỡ đi kèm sử dụng các ốc đệm 25mm.

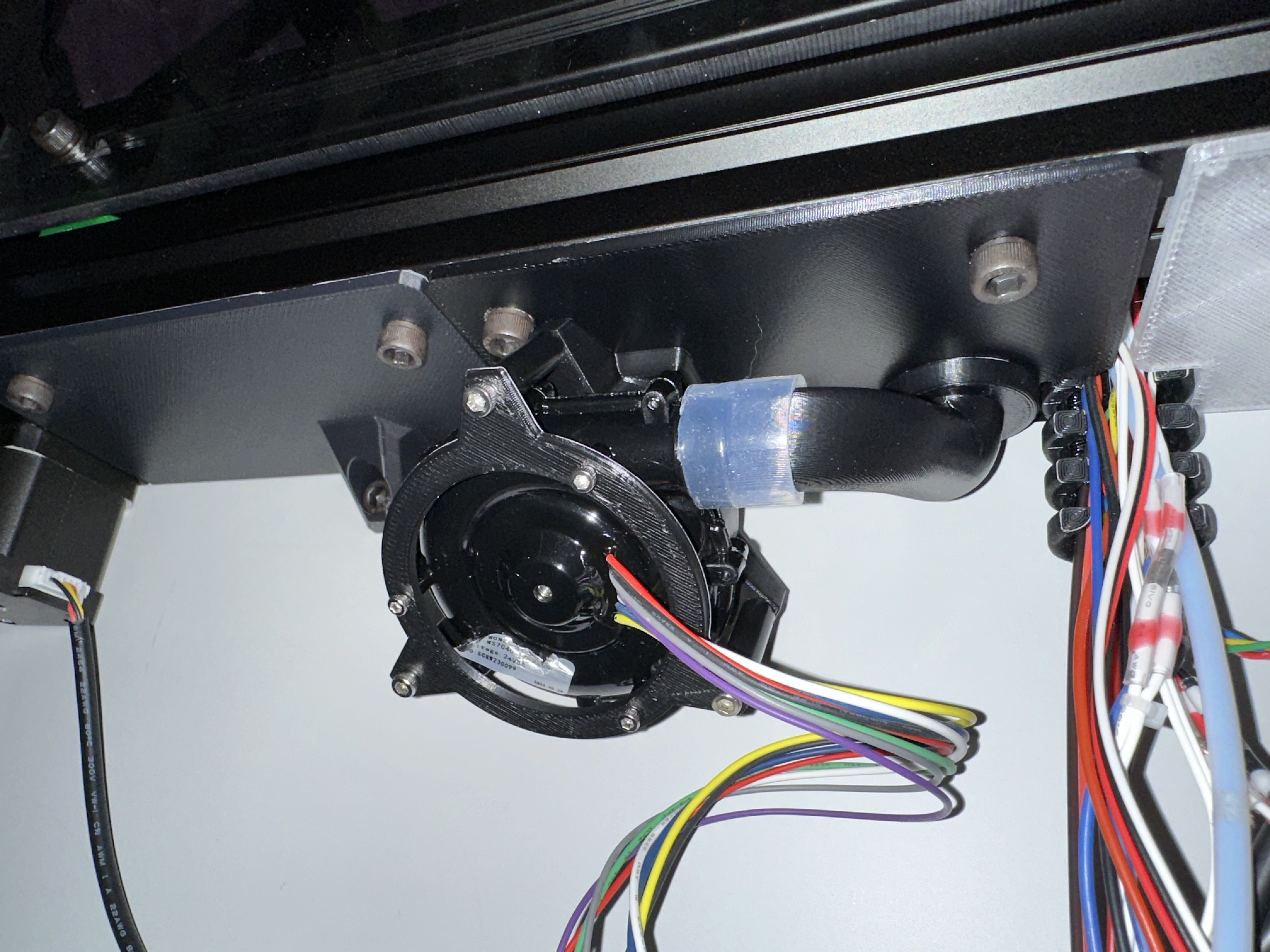

Tôi đã nối đầu thổi của quạt vào ống ra bằng một đoạn ống silicon 16mm ngắn. Đoạn ống này đủ linh hoạt để việc lắp đặt rất dễ dàng và cũng giúp bịt kín hai phần với nhau.

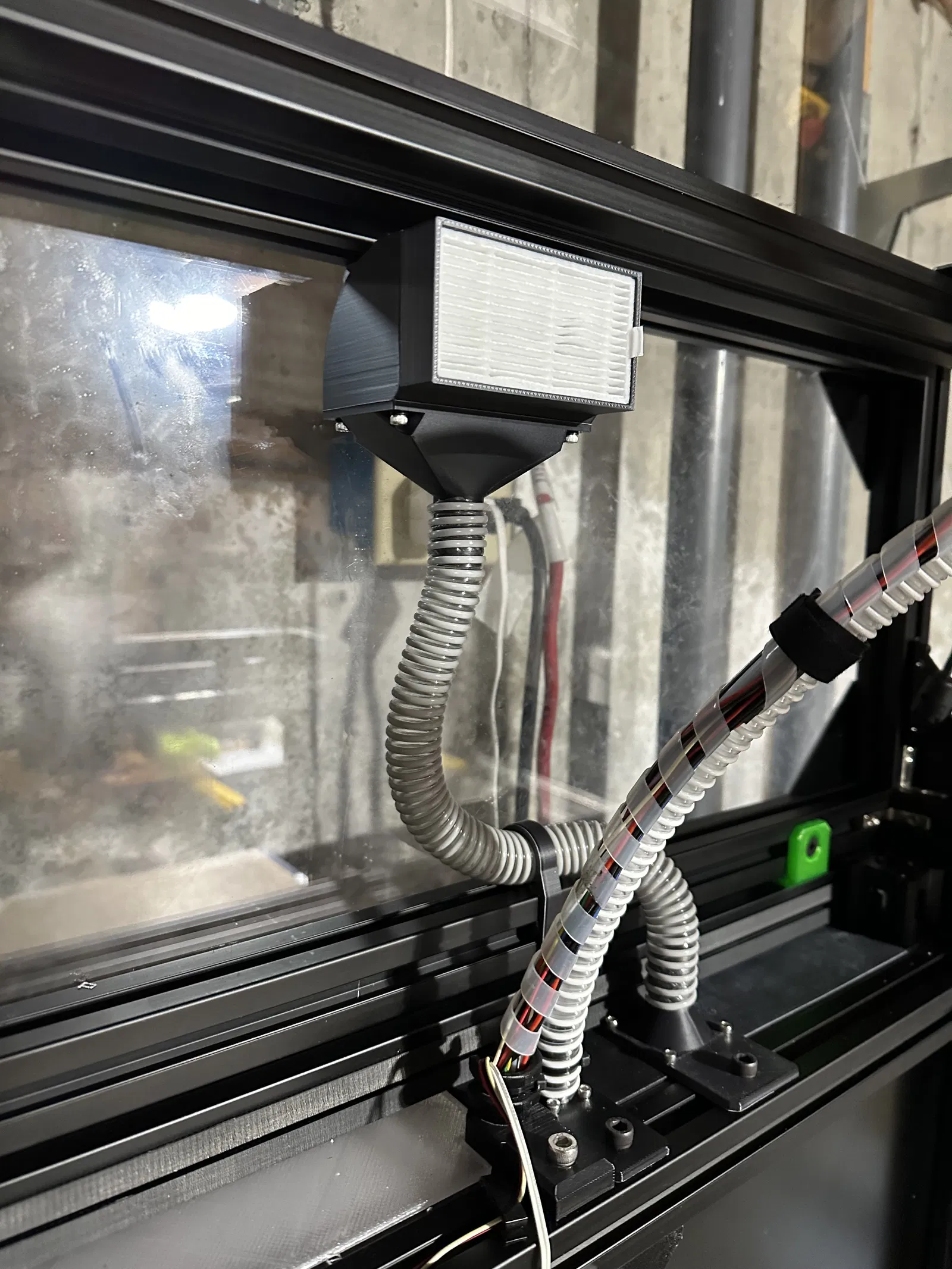

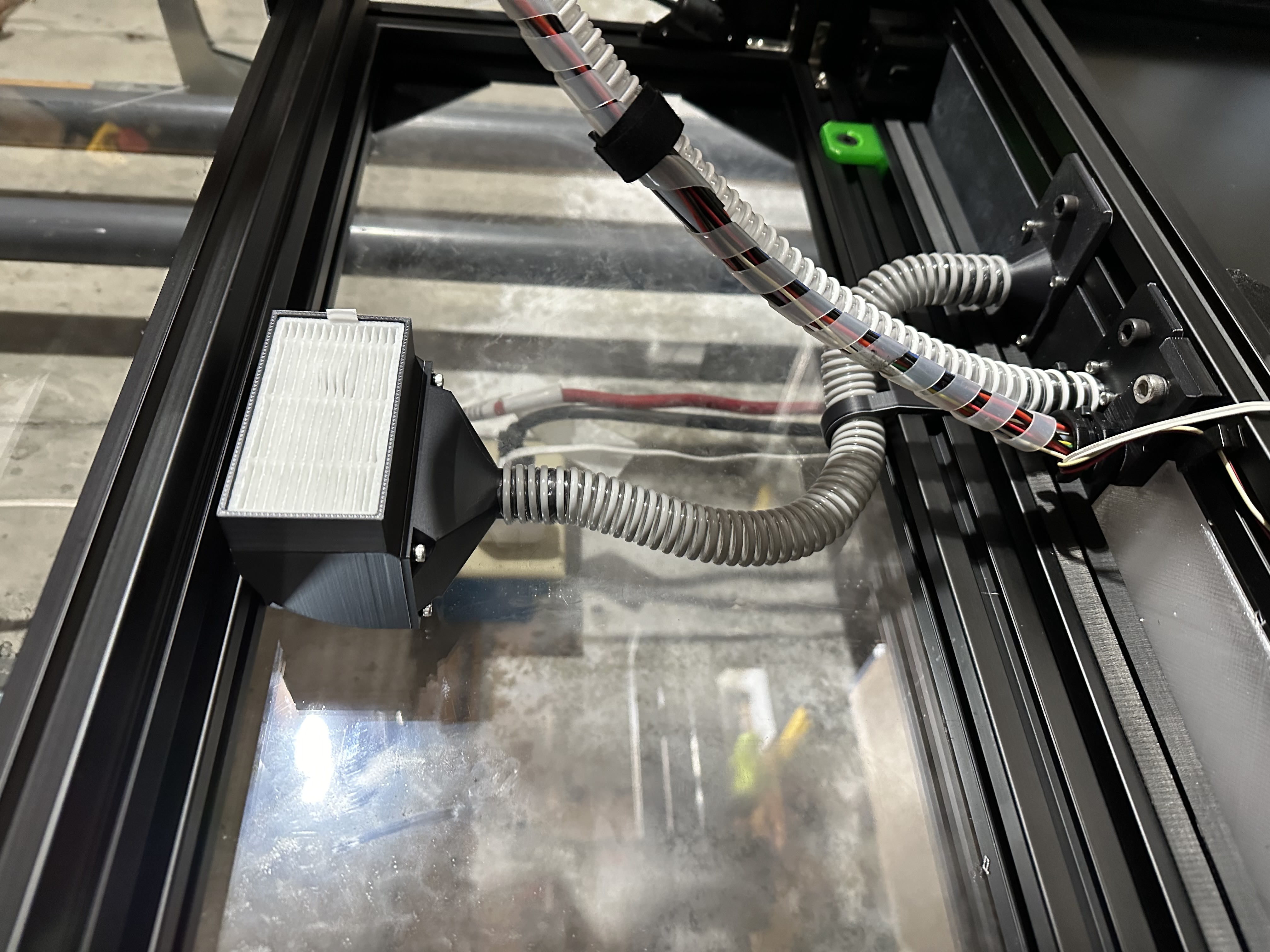

Trong thiết kế còn có một bộ lọc HEPA dạng "ống thở" gắn trên đỉnh vỏ máy, cấp khí cho quạt qua ống CPAP 19mm. Bộ lọc và các giá đỡ ống được bắt vít vào bộ gắn góc vuông, bộ này được thiết kế để chứa ốc ren nhiệt M3.
