Hệ thống camera nội soi vòi phun MK3S+ cho ống dẫn Delta-P
Hệ thống camera nội soi cho ống dẫn Delta-P cho phép tháo lắp camera dễ dàng mà không ảnh hưởng đến bộ làm mát bộ đùn. Máy in sẵn sàng hoạt động nhanh chóng với hoặc không có camera. Sử dụng vít M3x12, đai ốc vuông mỏng và bộ chuyển đổi camera 3.9mm.
Mô tả

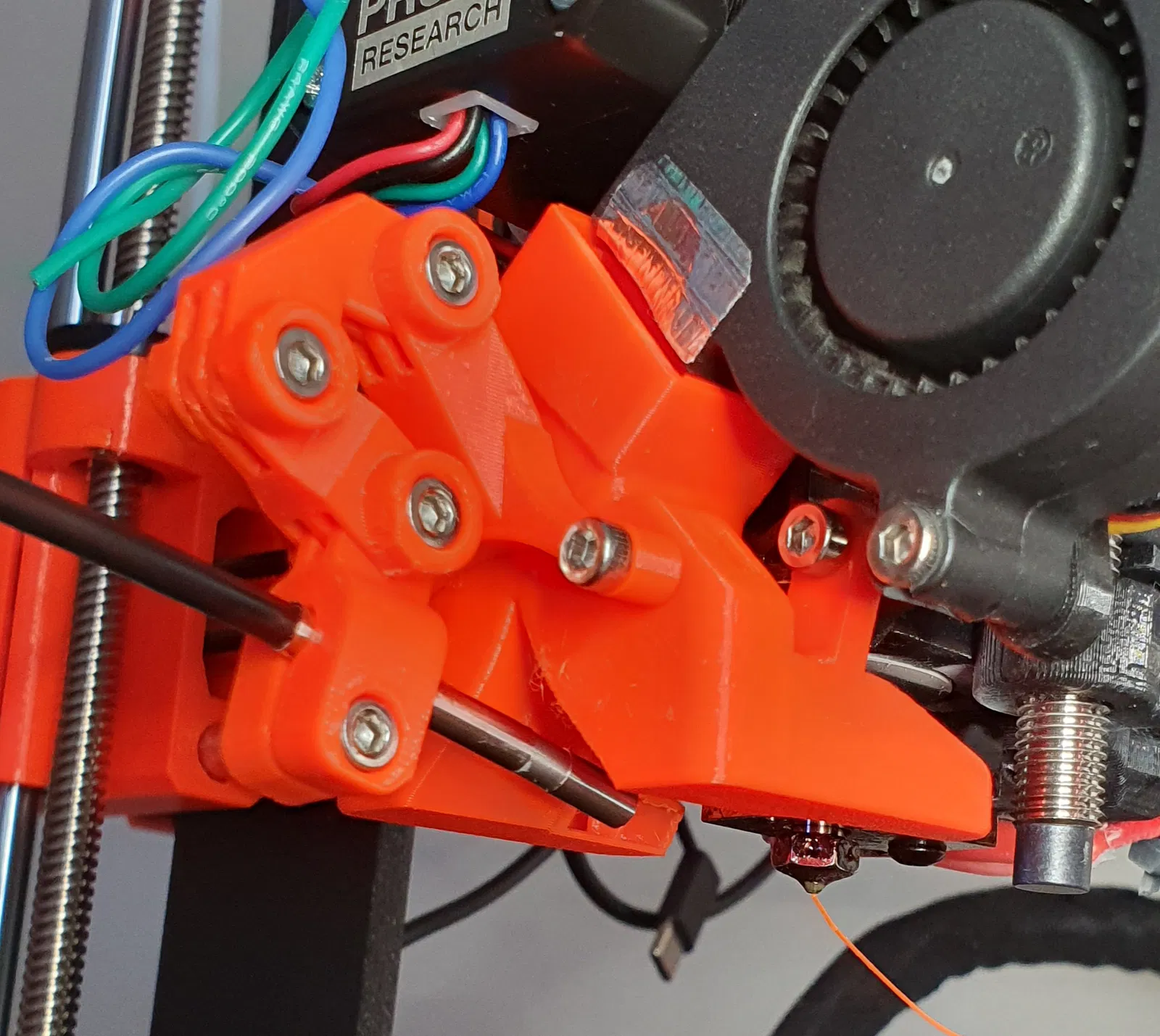

Delta-P Duct là một khái niệm tuyệt vời. Mặc dù đã có những thiết kế để gắn camera nội soi, tôi muốn có một hệ thống mà camera có thể dễ dàng tháo rời mà không làm ảnh hưởng đến hệ thống làm mát bộ đùn và khôi phục tầm nhìn tuyệt vời ra vòi phun từ phía trước.
Điều này cho phép máy in nhanh chóng sẵn sàng để sử dụng, có hoặc không có camera.

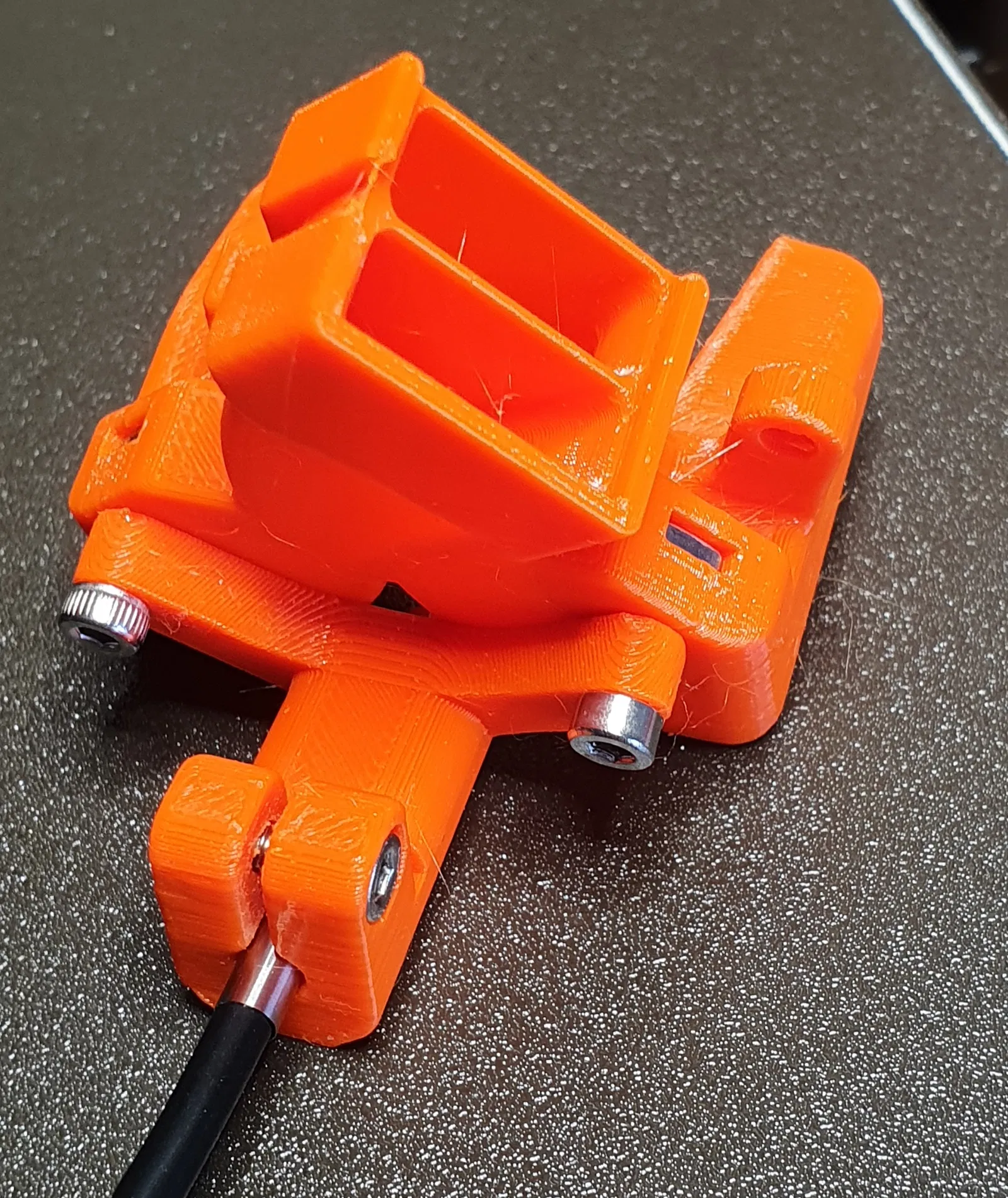

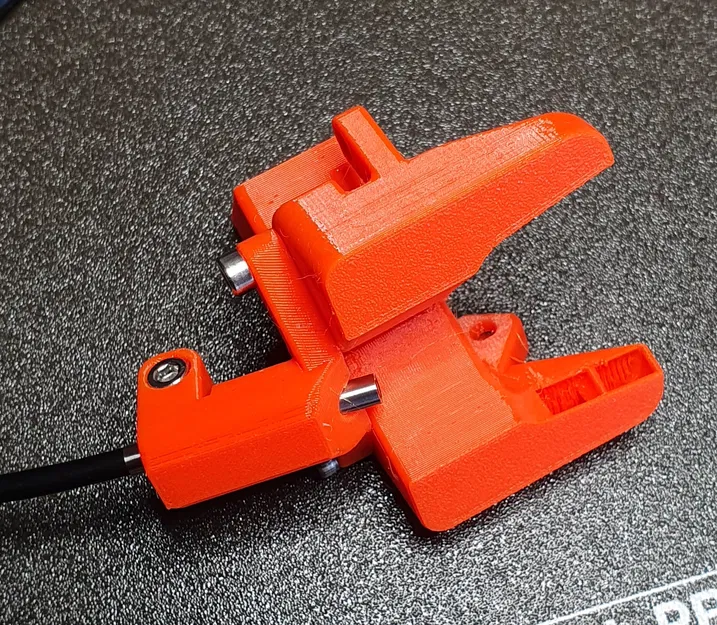

Hai vít M3x12 với đai ốc vuông mỏng DIN562 M3 có thể giữ nhiều loại bộ chuyển đổi camera. Bộ chuyển đổi camera nội soi 3.9mm là loại tôi đang sử dụng.

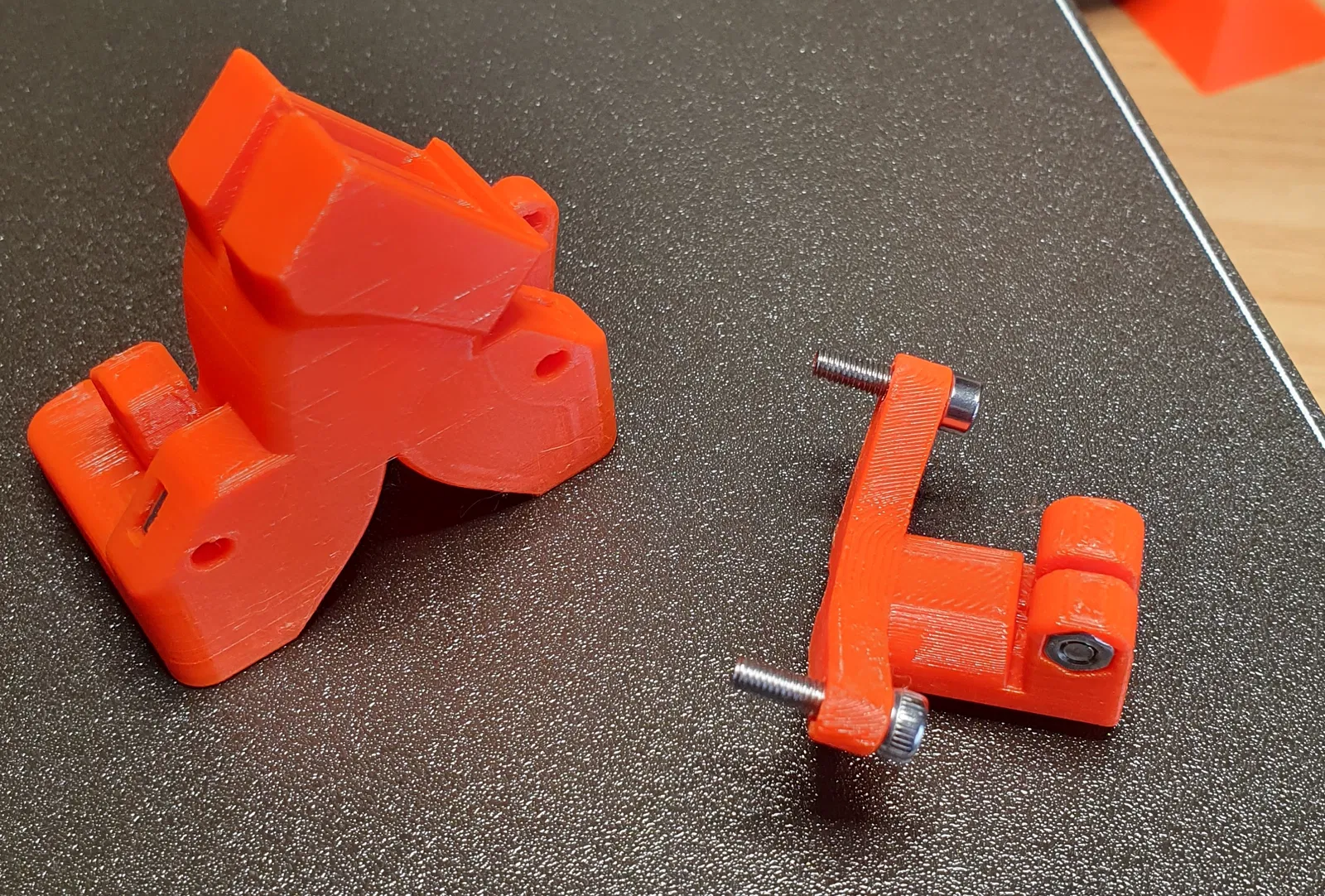

Bộ chuyển đổi camera yêu cầu một vít M3x10 và đai ốc tiêu chuẩn để kẹp.
Một phiên bản sửa đổi của duct có thêm hai đai ốc mỏng. Những đai ốc này, và đai ốc hiện có, được thiết lập để ép vừa vặn các đai ốc dày 1.79mm, được tìm thấy tại:
Đai ốc Prusa, thường dày 1.7mm, cũng sẽ vừa vặn. Nếu bạn có các đai ốc vuông "mỏng" không đúng kích thước, dày tới 2.2mm, bạn sẽ phải mở rộng khe đai ốc.
Tại sao không mở rộng các khe để vừa tất cả các loại đai ốc, kể cả đai ốc dày 2.2mm? Nếu bạn làm vậy và lắp các đai ốc đúng kích thước, chúng sẽ rơi ra khi bộ phận bị lật úp.
Tôi đã đăng các tệp mô hình để cho phép thực hiện các điều chỉnh.
Camera nội soi 3.9mm đắt hơn nhưng không có loại nào khác; 5.5mm, 7mm, 8mm, v.v. có hình ảnh tốt như vậy. Tôi đã thử tất cả.
Camera nội soi 3.9mm với cáp một mét được lấy từ Aliexpress.
Loại cáp phổ biến nhất là bán cứng. Tôi nhận thấy khi thử cáp bán cứng, nó làm căng bộ đùn một chút và yêu cầu phải siết chặt kẹp. Vì vậy, tôi sử dụng cáp mềm. Để làm cho nó cứng hơn một chút, tôi đã quấn cáp bằng băng xoắn ốc mỏng và điều đó có vẻ như ngăn cáp mềm bị lủng lẳng.

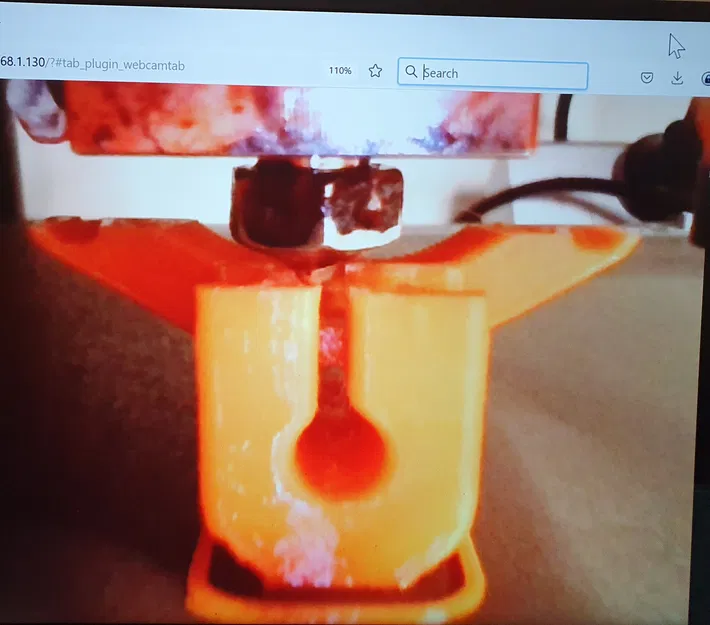

Tôi đã đăng một hình ảnh về màn hình đầy đủ 45 inch mà tôi sử dụng với camera nội soi 3.9mm.
