#0017 [Chỉnh sửa] Ống dẫn Delta P X2 [V2R2.2] cho MK3S(+) [Bộ chia luồng mới]

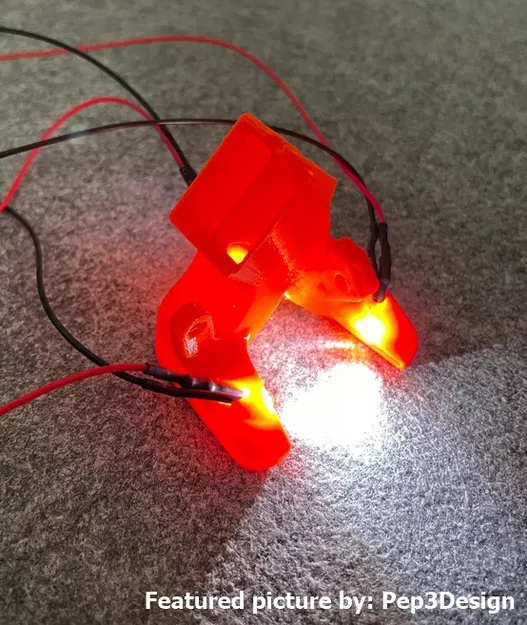

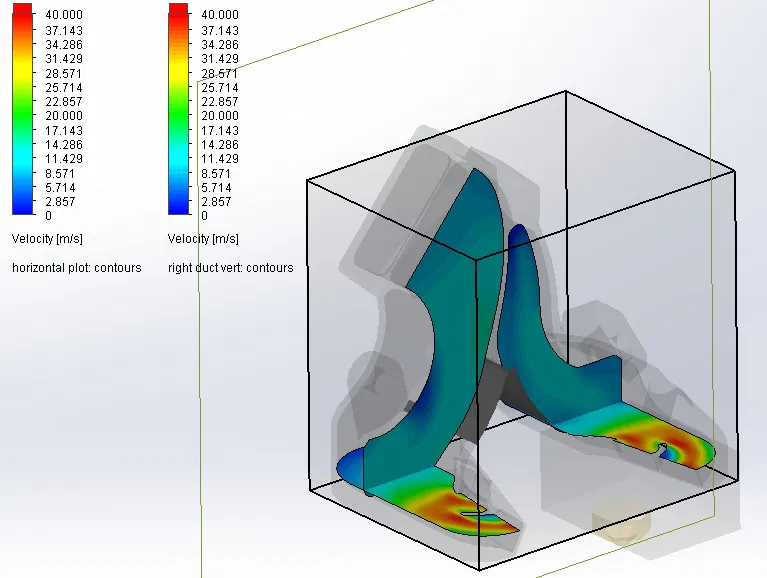

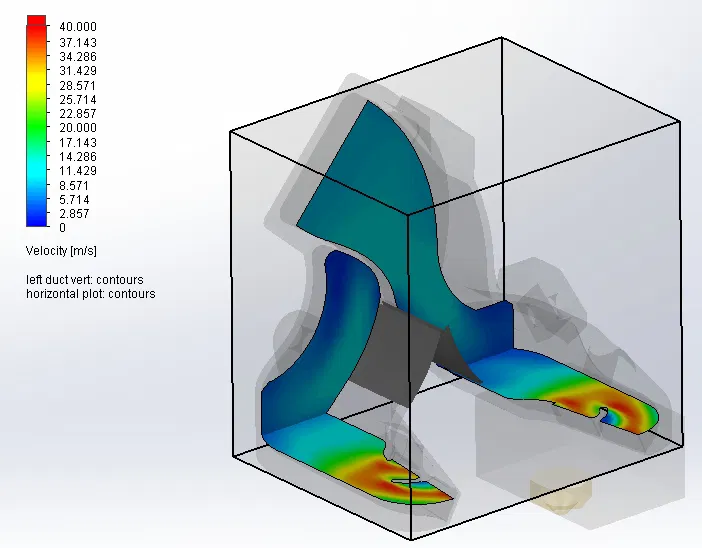

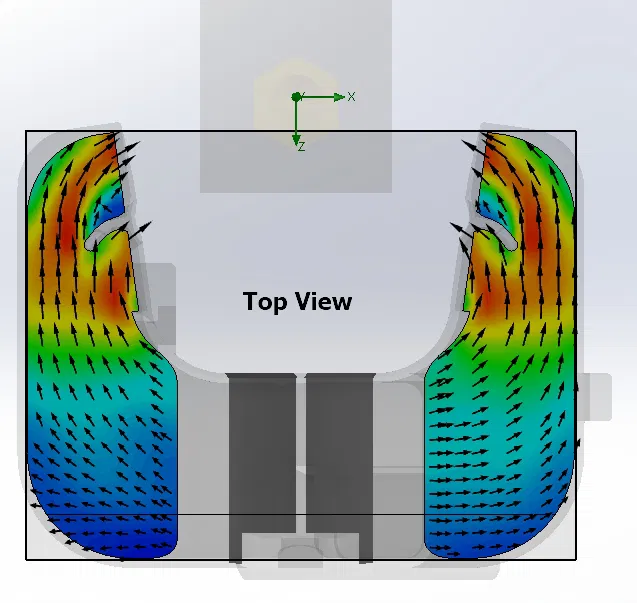

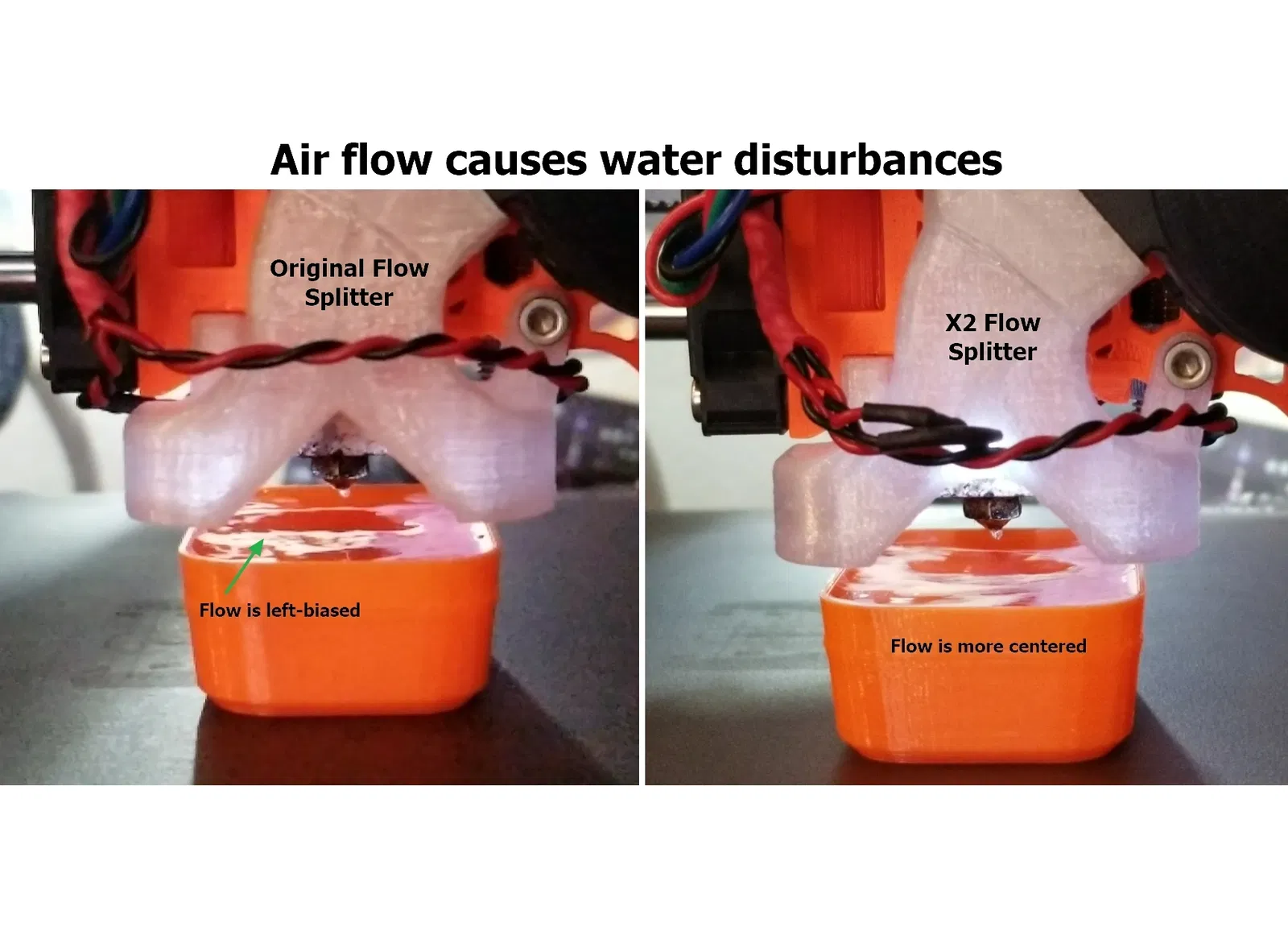

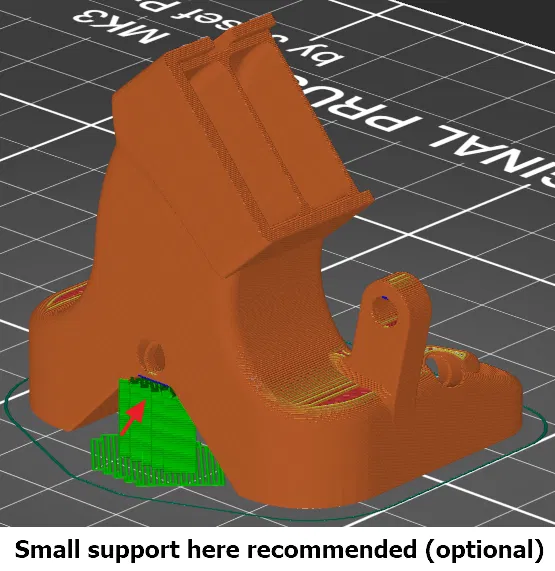

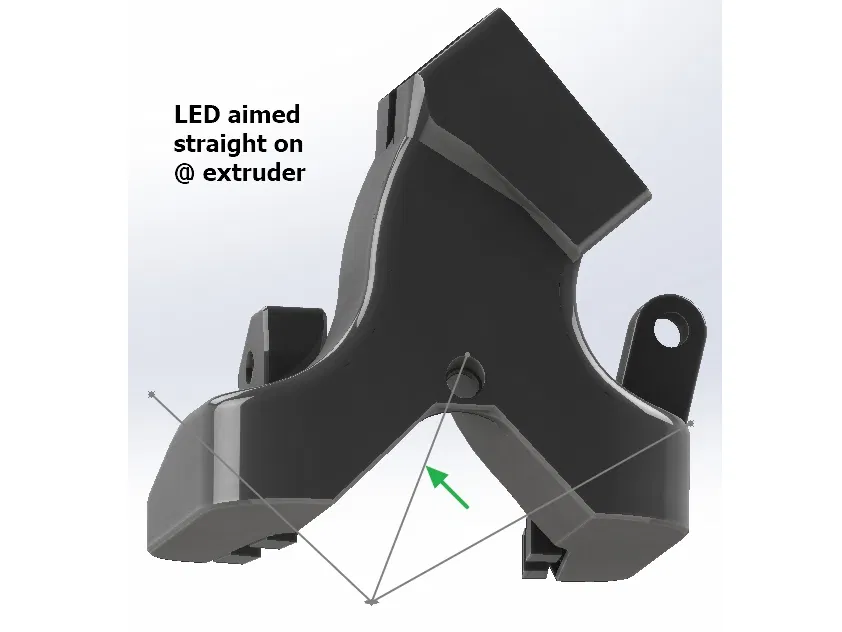

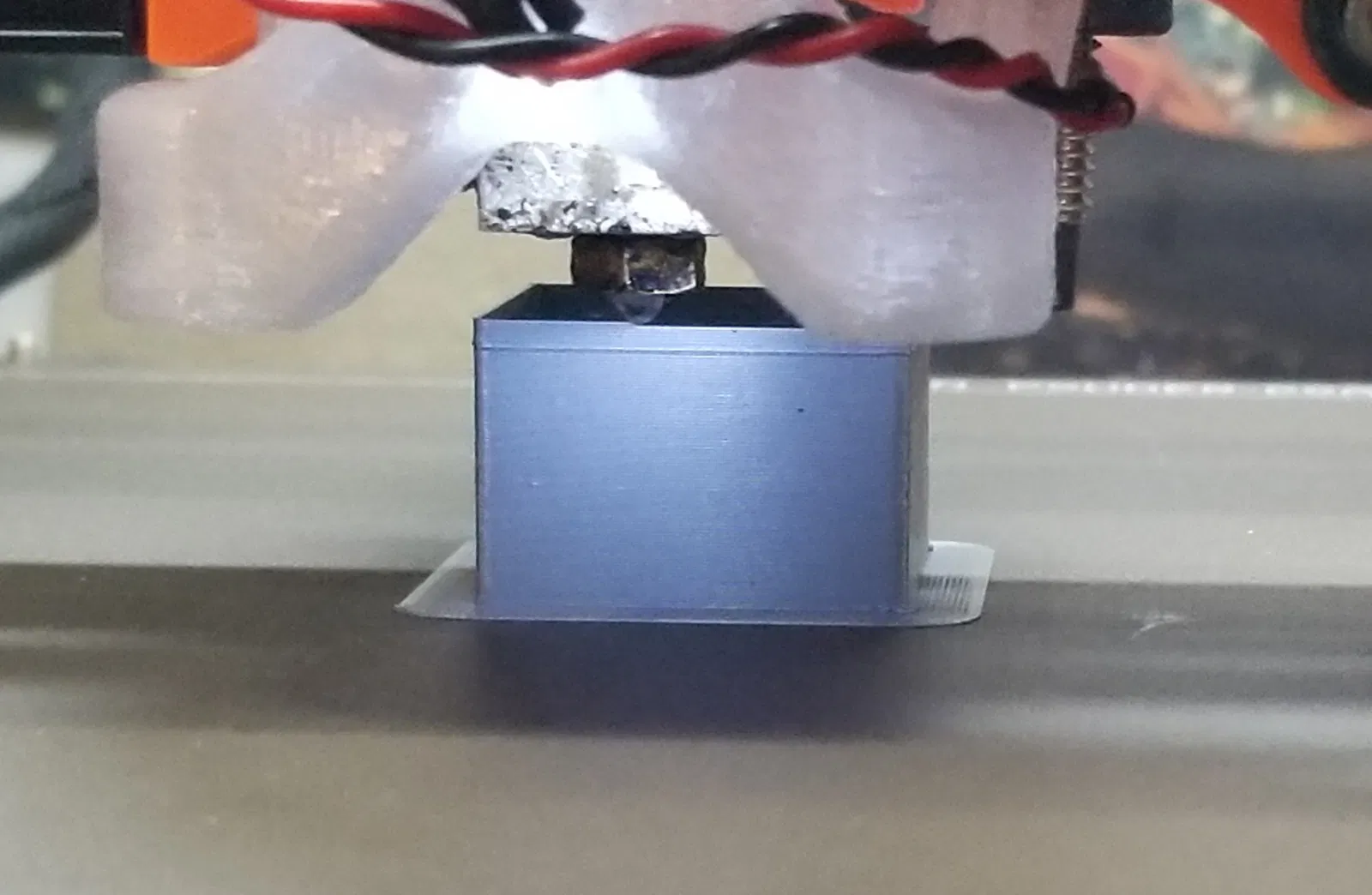

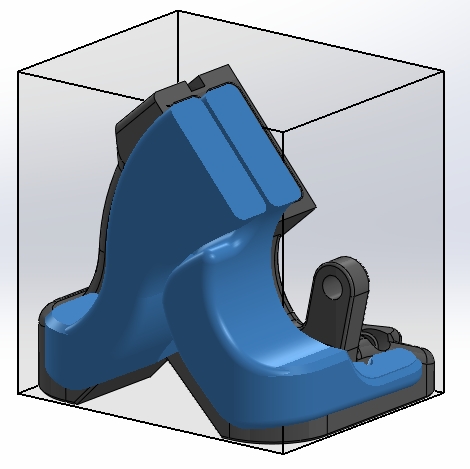

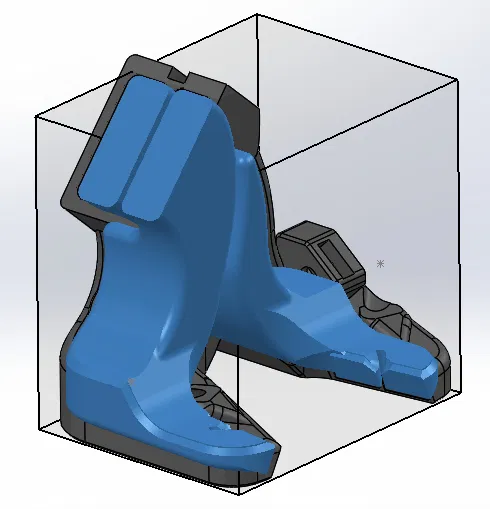

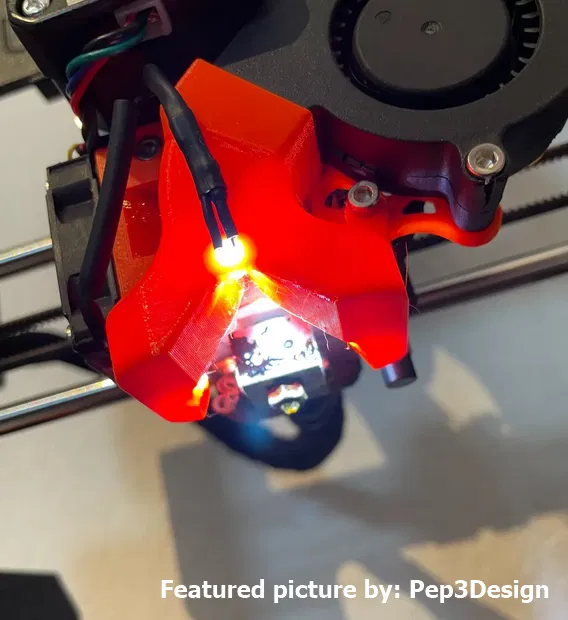

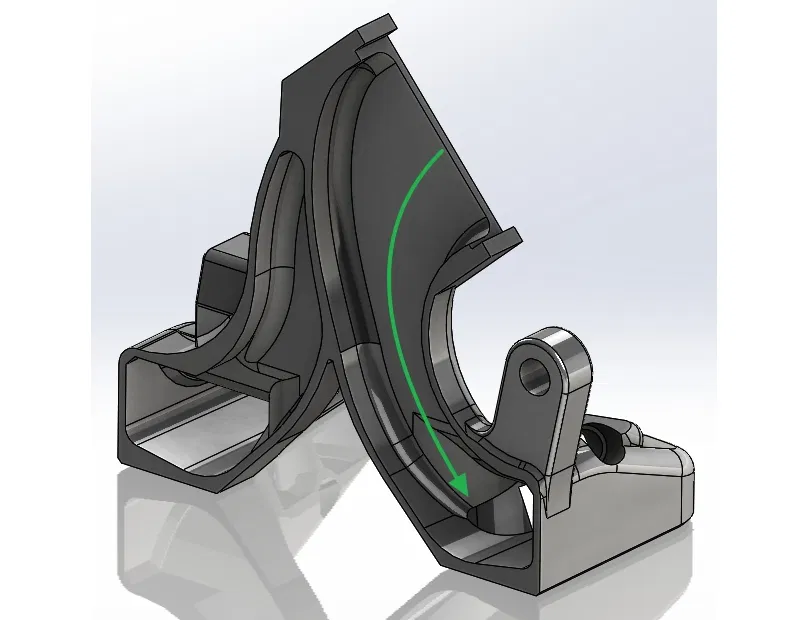

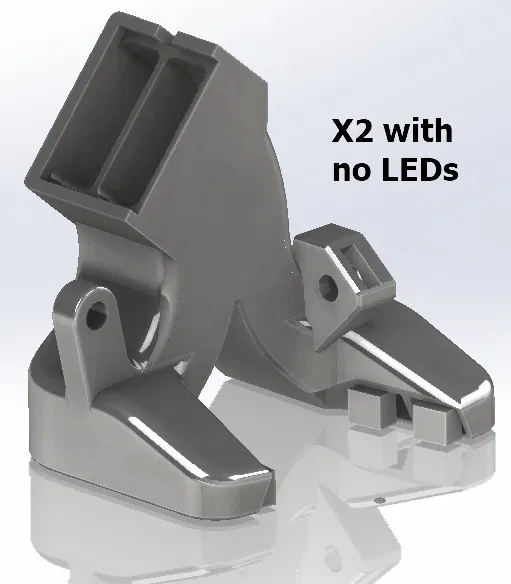

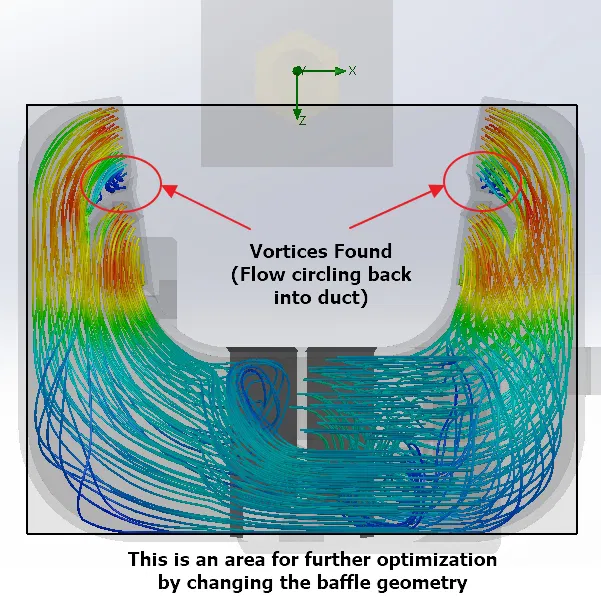

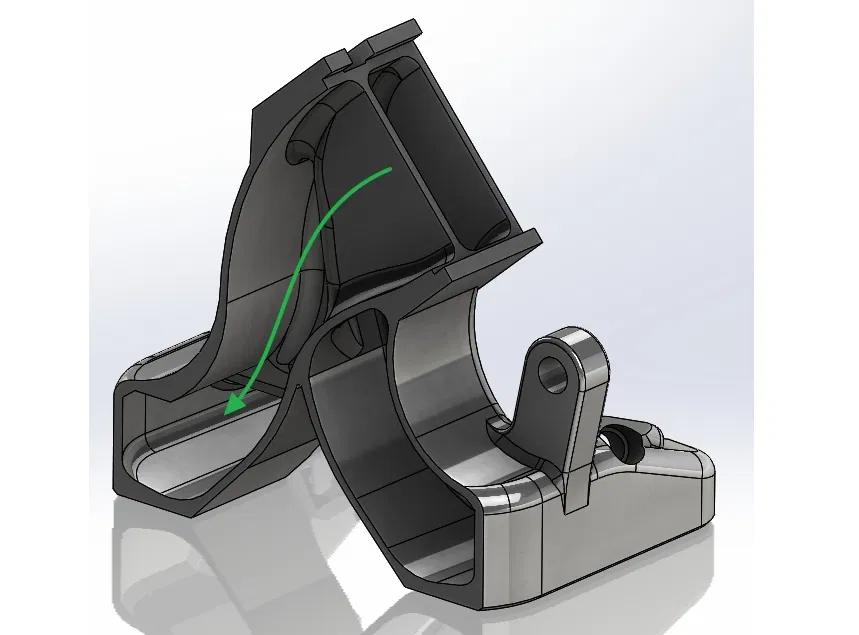

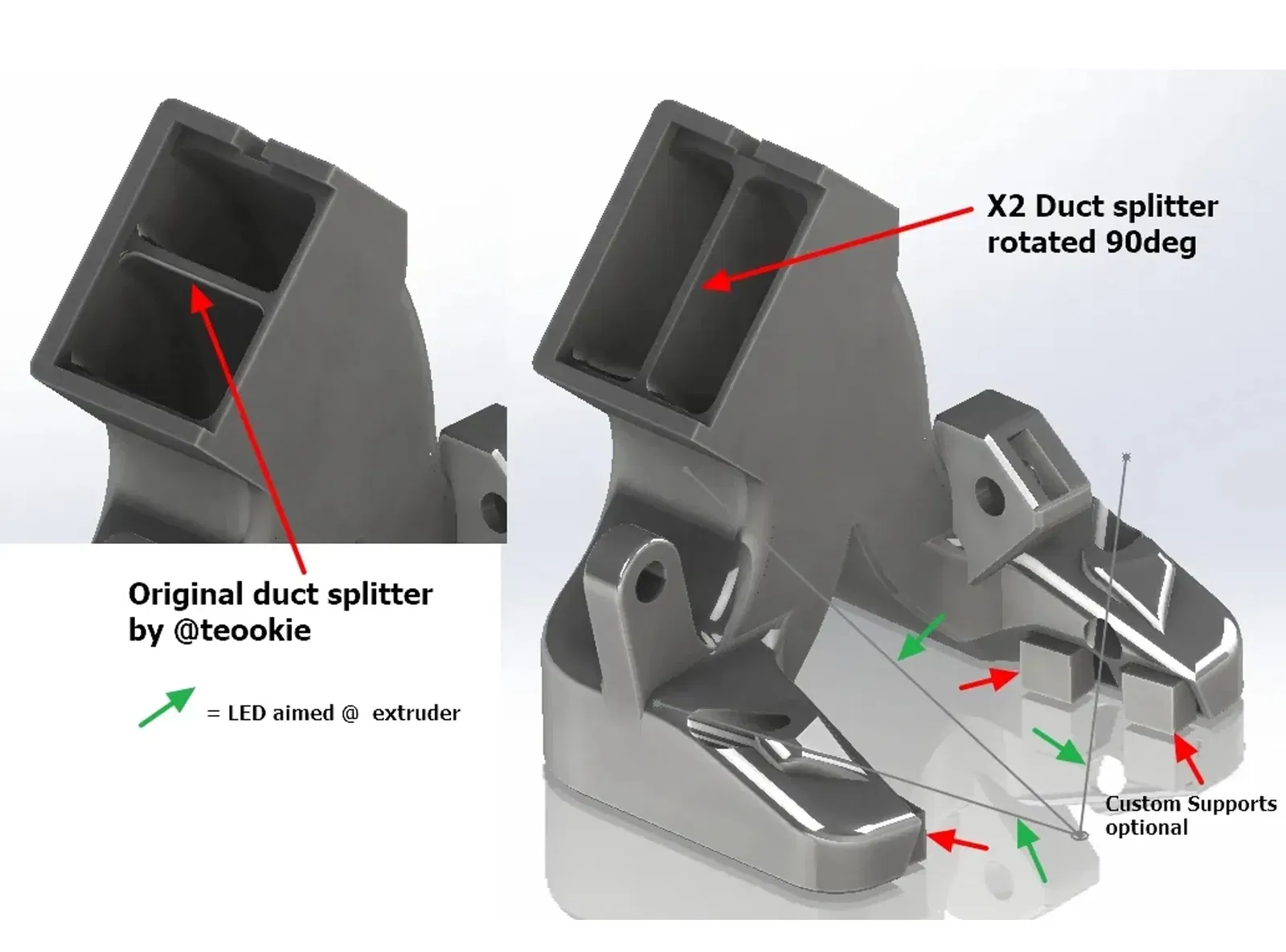

Cảm ơn bạn đã xem mẫu này! Nếu bạn thấy những gì tôi đang làm hữu ích, hãy cân nhắc mua cho tôi một ly cà phê, và xem các mẫu khác của tôi để tìm thứ gì đó bạn có thể thích! Cảm ơn thiết kế ống dẫn Delta P tuyệt vời của @teookie, tôi đã thấy luồng khí làm mát tăng lên đáng kể, vì vậy tôi đã làm một bản chỉnh sửa và thêm 2 đèn LED để tôi có thể nhìn thấy bộ đùn. Bản chỉnh sửa đó đây: Tuy nhiên, với việc sử dụng nhiều hơn, tôi nhận thấy rằng ống dẫn bên trái làm mát tốt hơn (luồng mạnh hơn) so với ống dẫn bên phải. Tôi đã cố gắng nghiên cứu nó bằng công cụ CFD để mô phỏng nhưng mô hình liên tục báo lỗi, vì vậy tôi đã thực hiện kiểm tra trong “thế giới thực” thay thế để xác nhận quan sát của mình bằng cách cho nó thổi vào một bình nước nhỏ. Mô hình của bề mặt nước bị xáo trộn sẽ cho biết luồng có bị lệch hay cân bằng. Trong các hình ảnh đính kèm, nó cho thấy luồng bị lệch về bên trái, cạnh nhau với cùng một bài kiểm tra cho X2 cho thấy luồng cân bằng hơn. Cảm ơn bạn đã xem mẫu này! Nếu bạn thấy những gì tôi đang làm hữu ích, vui lòng cân nhắc mua cho tôi một ly cà phê, và xem các mẫu khác của tôi! X2 có các bản sửa đổi từ bản sửa đổi trước của tôi cộng với hai bản sửa đổi khác: 1. Bộ chia luồng được xoay 90° để giúp cân bằng luồng cho ống dẫn trái/phải - xem lý do bên dưới. 2. Đã thêm vị trí cho đèn LED thứ 3 nhìn thẳng vào bộ đùn - nhiều ánh sáng hơn thì tốt hơn vì bộ đùn luôn bị che khuất trong bóng tối của thanh giằng X. Tại sao cái này lại hoạt động tốt hơn? Vì quạt thổi tạo ra một hồ sơ luồng không đều (vận tốc nhanh hơn xa trục quạt), việc chia ống dẫn đều tương tự như những gì @teookie đã làm sẽ làm lệch luồng về ống dẫn bên trái. Tuy nhiên, @teookie đã cố gắng bù đắp cho điều này bằng cách làm cho cửa nạp ống dẫn ở bên phải lớn hơn khoảng 20% so với bên trái. Điều này đã giúp ích, nhưng rõ ràng là chưa đủ. Vì tôi đã xoay bộ chia cho ống dẫn 90° (và chia đều bên trái/phải) nên nó đã hướng cùng một lượng không khí đến cả ống dẫn trái/phải. Mẹo quan trọng: Trước khi bạn lắp ống dẫn này, vui lòng kiểm tra kỹ các thành bên trong ống dẫn và xác nhận rằng chúng chủ yếu không có sợi nhựa và mảnh vụn thừa, cả hai đều có thể ảnh hưởng đáng kể đến hiệu suất làm mát của ống dẫn. Hãy thực hiện các bước để loại bỏ chúng tốt nhất có thể, ví dụ: sử dụng đèn khò nhỏ để nhanh chóng loại bỏ sợi nhựa, và dùng nhíp (bẻ cong) để loại bỏ bất kỳ tàn dư cứng đầu nào. Lưu ý: Bạn có thể tìm thấy mô hình cho giá đỡ tại bài đăng của @teookie tại đây. Hướng dẫn lắp đặt cũng có thể được tìm thấy ở đó. (Cũng đính kèm cả hai ở đây để bạn tiện theo dõi.) Cập nhật ngày 6 tháng 11 năm 2022: Đã thêm phiên bản Bear Đây là thử nghiệm. Tôi đã thêm theo yêu cầu từ một vài người dùng. Tôi không có máy in cấu hình Bear nên tôi không thể xác minh xem cái này có hoạt động không. Nếu bạn quan tâm, vui lòng thử và cho tôi phản hồi để cải thiện nó. Cập nhật ngày 4 tháng 4 năm 2022: Xác thực CFD Cuối cùng tôi đã có thể chạy mô phỏng động lực học chất lưu để nghiên cứu sâu hơn về luồng. Kết quả dường như xác nhận thêm quan sát vật lý. Xem hình ảnh đính kèm. Cả lưu lượng và vận tốc luồng đều có vẻ chia đều giữa ống dẫn trái và phải! Lưu ý: Vận tốc luồng tối đa trong CFD hơi giả tạo, vì tôi chỉ sử dụng luồng thể tích đầu vào đơn giản 4.4CFM. Điểm chính là các luồng được chia đều. Tôi cũng tìm thấy các xoáy hình thành ở lối ra của ống dẫn (luồng chảy ngược vào ống dẫn ở lối ra), đây sẽ là điểm để tối ưu hóa thêm trong tương lai (xem hình). Hoạt ảnh luồng ống dẫn X2: Cập nhật ngày 2 tháng 4 năm 2022: Đối với những người quan tâm, đèn LED 24V tôi đã sử dụng là đây (lưu ý - liên kết liên kết): https://amzn.to/3yhVjbe Tôi đã làm cho các lỗ cho đèn LED hơi chật để bạn có thể dùng nhíp ấn chúng vào để vừa khít. Nếu chúng quá chật, bạn có thể dùng mũi khoan 3mm để mở rộng chúng ra – bạn nên làm cho cuối cùng vừa khít. Đầu nối dây được sử dụng (lưu ý - liên kết liên kết:) điều này cho phép ngắt kết nối nhanh chóng khi/nếu bạn muốn thay đổi đèn LED (sau khi chúng bắt đầu mờ đi do sử dụng lâu dài) hoặc thực hiện các thử nghiệm khác. https://amzn.to/3EZpGqK Tôi cũng rất thích loại PC trong suốt này được hiển thị trong ảnh của tôi (lưu ý - liên kết liên kết): https://amzn.to/3L5OPnB Cập nhật ngày 31 tháng 3 năm 2022: Đã tải lên các tệp STEP của cả hai phiên bản theo yêu cầu để được sửa đổi cho phù hợp với các cấu hình lắp đặt và/hoặc máy in khác. Cập nhật ngày 27 tháng 3 năm 2022: Theo yêu cầu phổ biến… Đối với những người trong các bạn không thích _nhìn thấy_ vòi phun (đùa thôi): Đã thêm một phiên bản không có 3 tính năng đèn LED: 1. Đã loại bỏ tất cả các thay đổi liên quan đến đèn LED 2. Giữ nguyên túi đai ốc vuông được mở rộng 3. Giữ nguyên các thay đổi để tăng kích thước cửa sổ xem Nếu bạn tải xuống mô hình hoặc thêm vào bộ sưu tập của mình, vui lòng nhấp vào nút THÍCH và đánh giá bản in bằng SAO để giúp người khác tìm thấy nó. Cũng xin vui lòng đăng một bản làm ra vì tôi sẽ rất vui khi thấy bạn sử dụng nó tốt - điều đó sẽ làm cho ngày của tôi! :-D Hướng dẫn lắp đặt của @teookie, được trình bày ở đây chỉ để bạn tiện theo dõi: Lưu ý rằng các bước này hiển thị hình học của @teookie (không phải hình học X2 đã chỉnh sửa của tôi) Nếu bạn vẫn đang đọc điều này, xin chúc mừng, bạn là người nghiêm túc về in 3D! Chúc bạn in vui vẻ!**
