Vòng lắp loa 6.5" cho cửa Diahatsu Hijet 1997

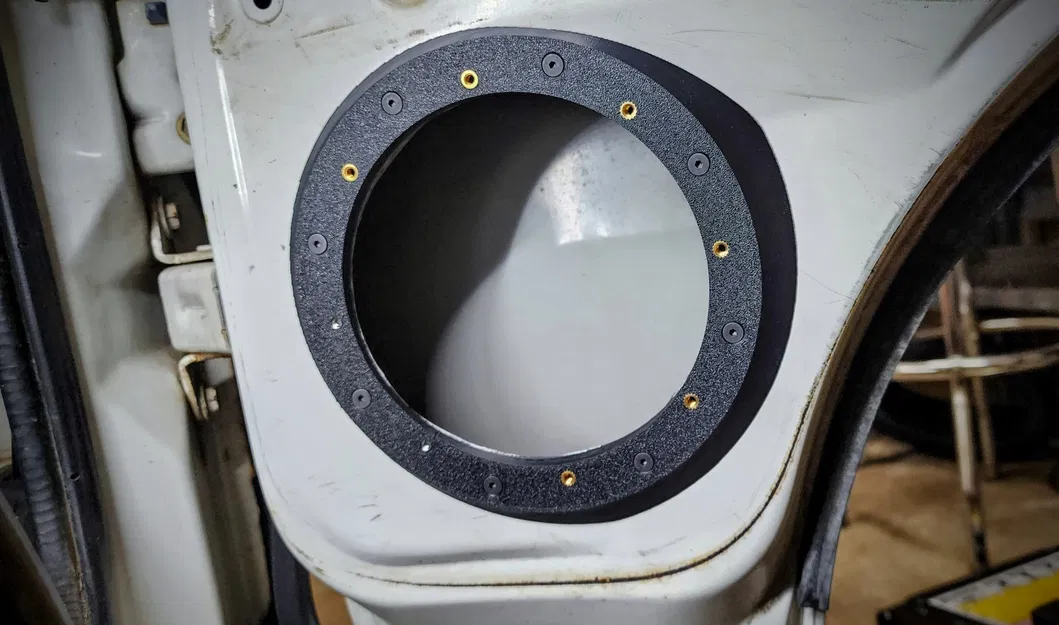

Đây là một vòng lắp loa 6.5" mà tôi thiết kế để lắp vào cửa của chiếc Diahatsu Hijet '97 của tôi. Lưu ý rằng cửa sổ không cản trở vị trí này và có đủ độ sâu cho những loa khá sâu. Tôi đã sử dụng những cái này cho loa ô tô 6.5" thông dụng, nhưng đang làm việc trên việc thiết kế một vỏ lắp trên bảng điều khiển cho loa trung và loa tweeter. Tôi sẽ đăng các tệp đó khi chúng được thiết kế.

Tôi khuyên bạn nên thêm một số vật liệu cách âm vào bên trong cửa. Tôi cũng đã lắp đặt một số “Recoil SPB65 Foldable Silicone 6.5" Car Speaker Baffles” để ngăn độ ẩm chạy trực tiếp vào loa. Tôi đã cắt bớt phần baffles phía trước để mặt trước phẳng cho việc lắp đặt dễ dàng.

Tôi cũng đã bao gồm các miếng đệm có thể được sử dụng để giúp cân bằng các đai ốc ở phía sau. Chúng hơi khó làm việc với. Chúng không được đánh dấu nên hãy chắc chắn giữ chúng theo cùng một thứ tự như bản in. Tôi đã dán chúng vào một mảnh băng dính để giữ vị trí, sau đó tôi đã lột chúng ra khi sử dụng. Những cái này có thể không cần thiết nhưng một số đai ốc ở góc 45 độ nên chúng giúp ích.

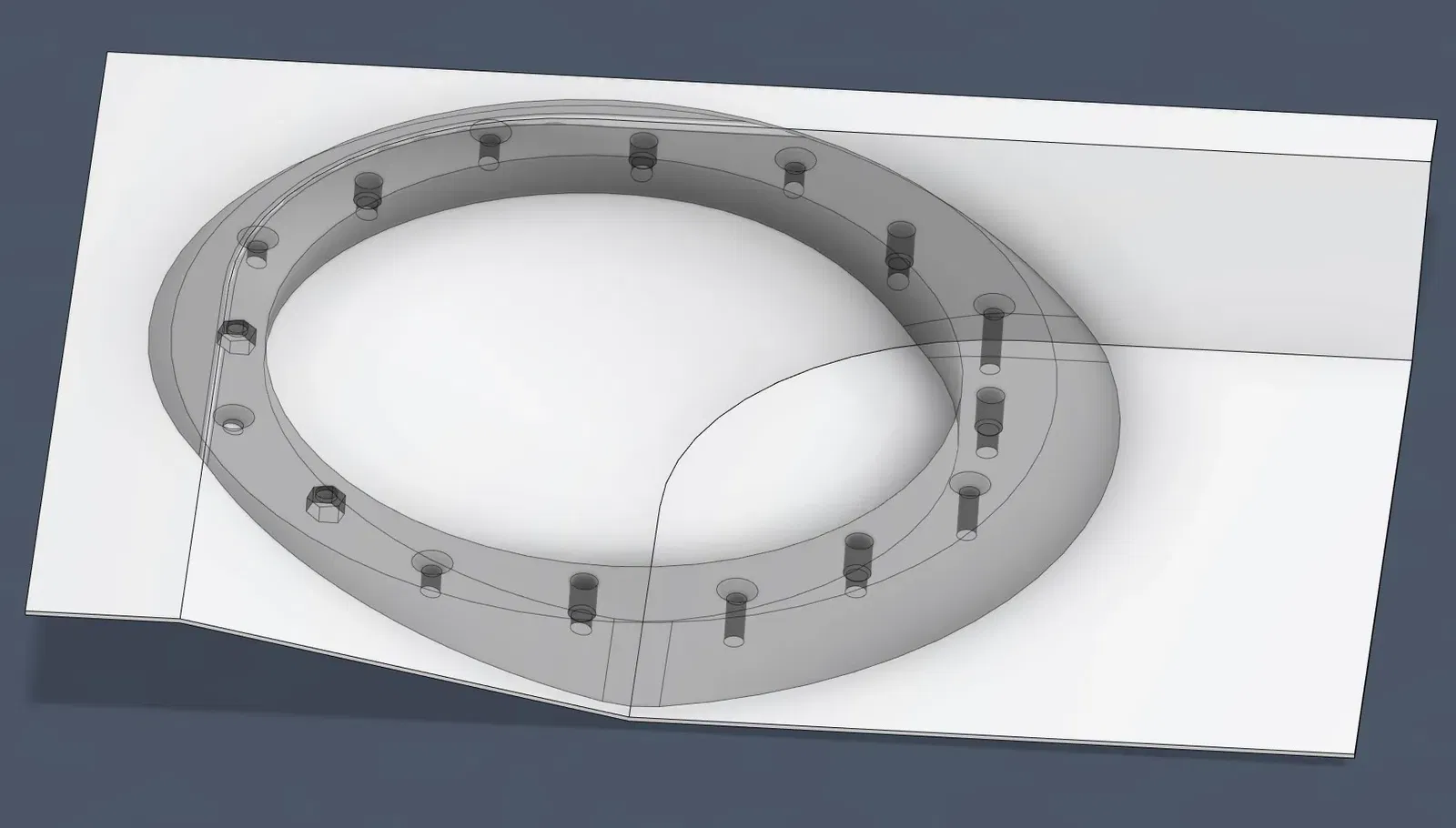

Các tệp bước chứa mô hình bảng cửa, vì vậy bạn có thể sử dụng cái này để thiết kế giá đỡ của riêng bạn hoặc sửa đổi cái này. Đây là một mô hình khá chính xác, nhưng bất kỳ sự không chính xác nào đều được lấp đầy bởi keo dán.

Vật liệu: ABS
Độ đầy: 50%
Thêm một vài lớp tường nữa

Hướng dẫn: 1. Nhấn vào 2 đai ốc M4 vào các lỗ lục giác thấp ở phía sau 2. Nhiệt đặt 2 chèn M4 hình thấp (M4-0.7 x 4.7mm Độ sâu) 3. Nhiệt đặt 4 chèn M4 hình bình thường (M4-0.7 x 8.1mm Độ sâu) 4. Dán băng keo vào mặt sau của tất cả các lỗ có chèn ren (8x) 5. Giữ lên cửa và tìm vị trí chính xác, sau đó vẽ đường viền bên trong bằng bút đánh dấu 6. Cắt lỗ ra (hơi lớn hơn một chút) 7. Sử dụng bản in làm khuôn để khoan 8 vít gắn (mở rộng sau đó) 8. Che mặt sau của bản in bằng chất kết dính sealant sơn trắng và ấn vào vị trí 9. Sử dụng vít M4-0.7 x 25mm dài đầu phẳng để gắn bằng cách sử dụng miếng đệm và đai ốc khóa ở bên trong cửa (Đảm bảo các vít bằng phẳng, các cạnh có thể cần phải được khoan chìm thêm một chút) 10. Lau sạch sealant thừa khỏi bản in và cửa 11. Lắp đặt viền loa, ống loa silicone tùy chọn, loa và lưới chắn
