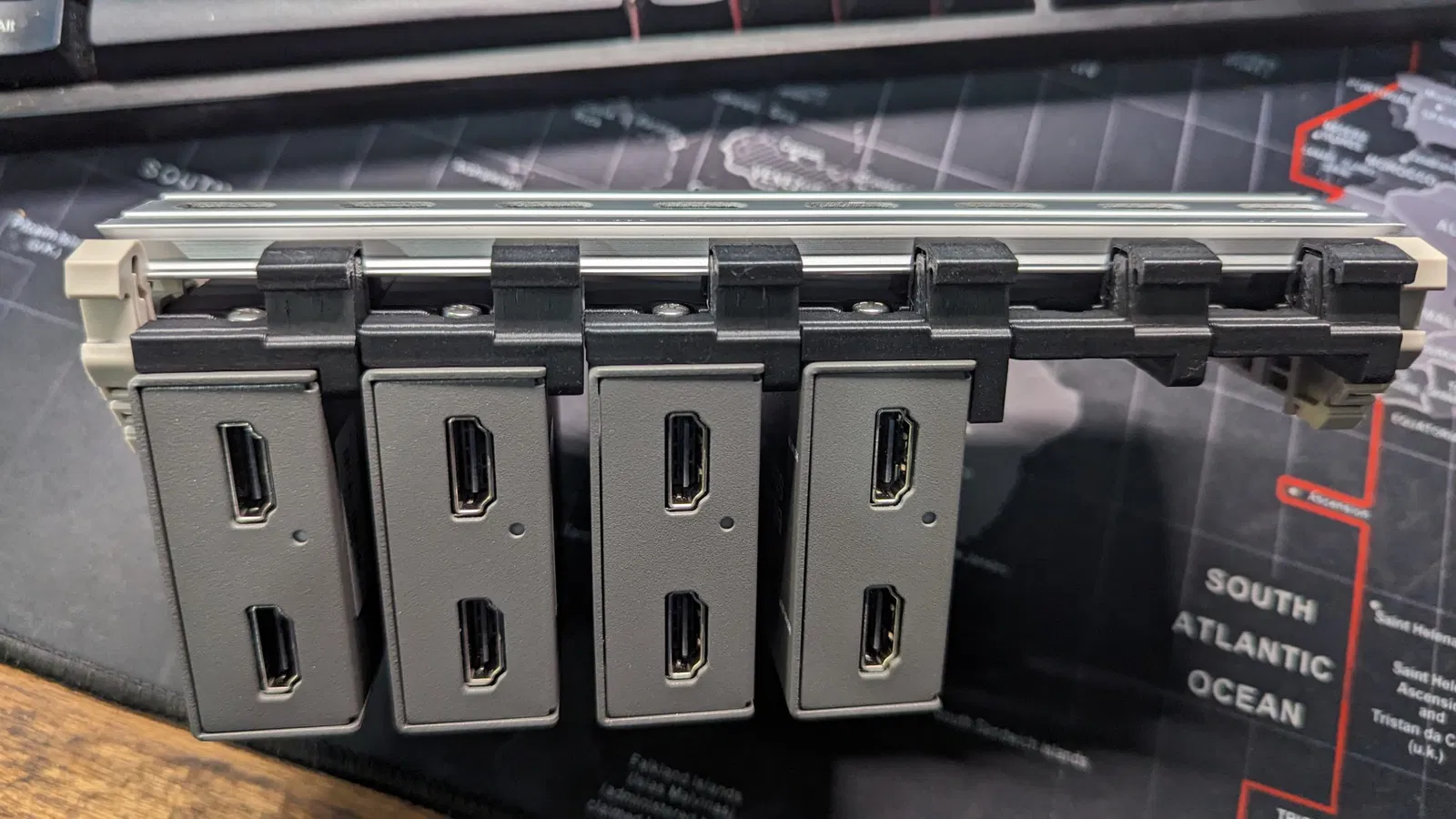

Giá đỡ chuyển đổi Blackmagic Micro trên thanh DIN

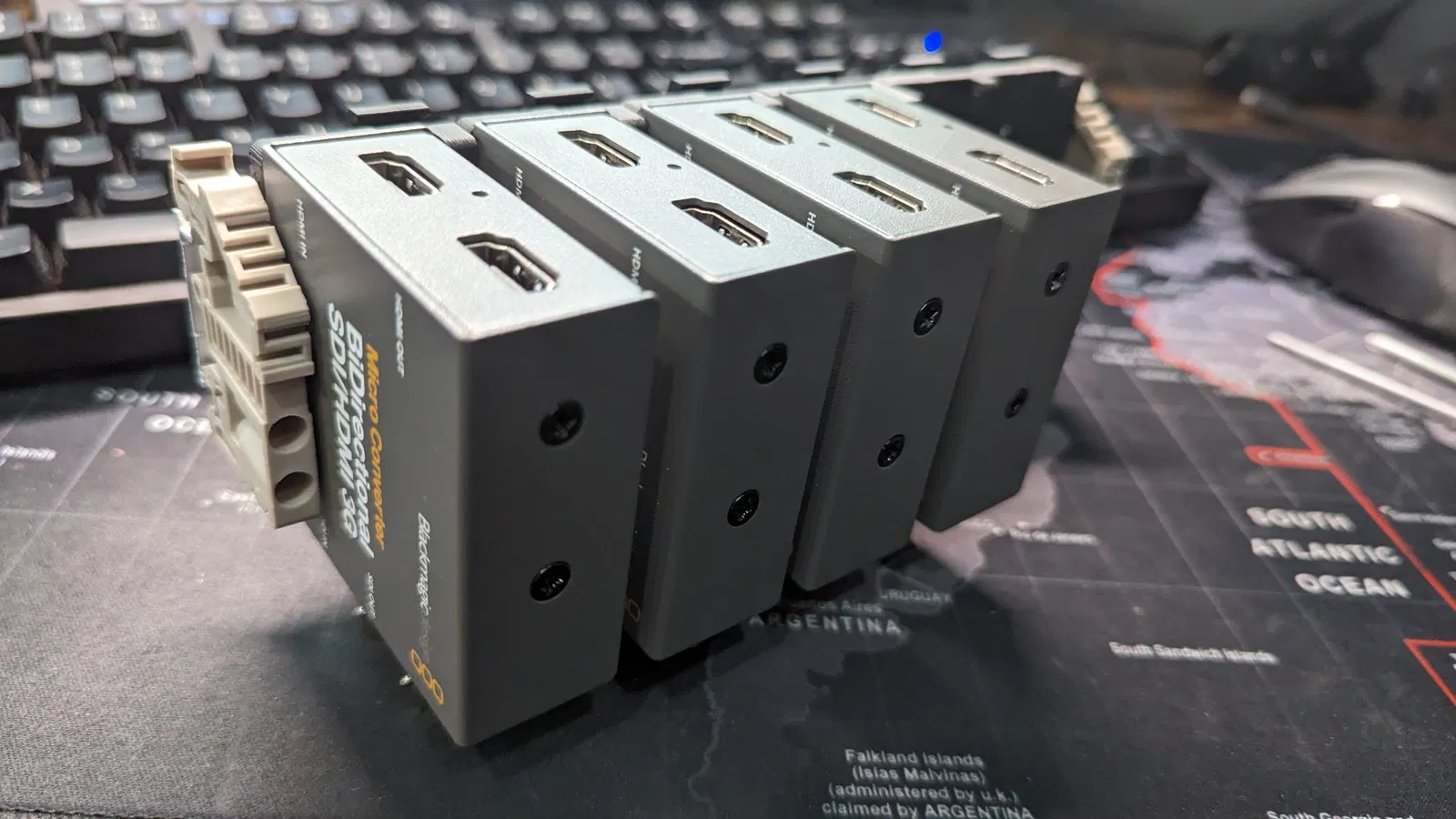

Tôi cần giữ một bộ chuyển đổi vi mô Blackmagic Design một cách gọn gàng. May mắn thay, chúng có một mẫu lỗ đẹp ở bên (khoảng cách 34mm), điều này rất dễ dàng để thích ứng với thanh DIN.

Thiết kế của tôi tạo ra khoảng cách giữa mỗi bộ chuyển đổi vì chúng sử dụng vỏ như một bộ tản nhiệt. Tôi vẫn khuyên nên tạo ra một số luồng không khí qua chúng để tối đa hóa tuổi thọ, nhưng điều này đã giúp ích. Các bộ chuyển đổi có thể được lắp đặt và tháo ra từ một thanh đã được gắn. Tôi sử dụng của mình với SDI hướng xuống.

Bạn sẽ cần (2) vít M3 cho mỗi giá đỡ, tôi đã sử dụng chiều dài 8mm.

In với mặt kẹp xuống trên giường, không cần hỗ trợ. Đã thử nghiệm trong PLA và ABS với kết quả tốt.

Chỉnh sửa: Đã thêm revB với một khe rộng hơn để phù hợp với khoảng cách lỗ từ 28.5mm đến 38mm theo một số phản hồi của người dùng. Nó nên hoạt động cho một loạt các bộ chuyển đổi Blackmagic rộng hơn mặc dù tôi chưa thể xác minh được.
