Chắn Nhiệt Eibos

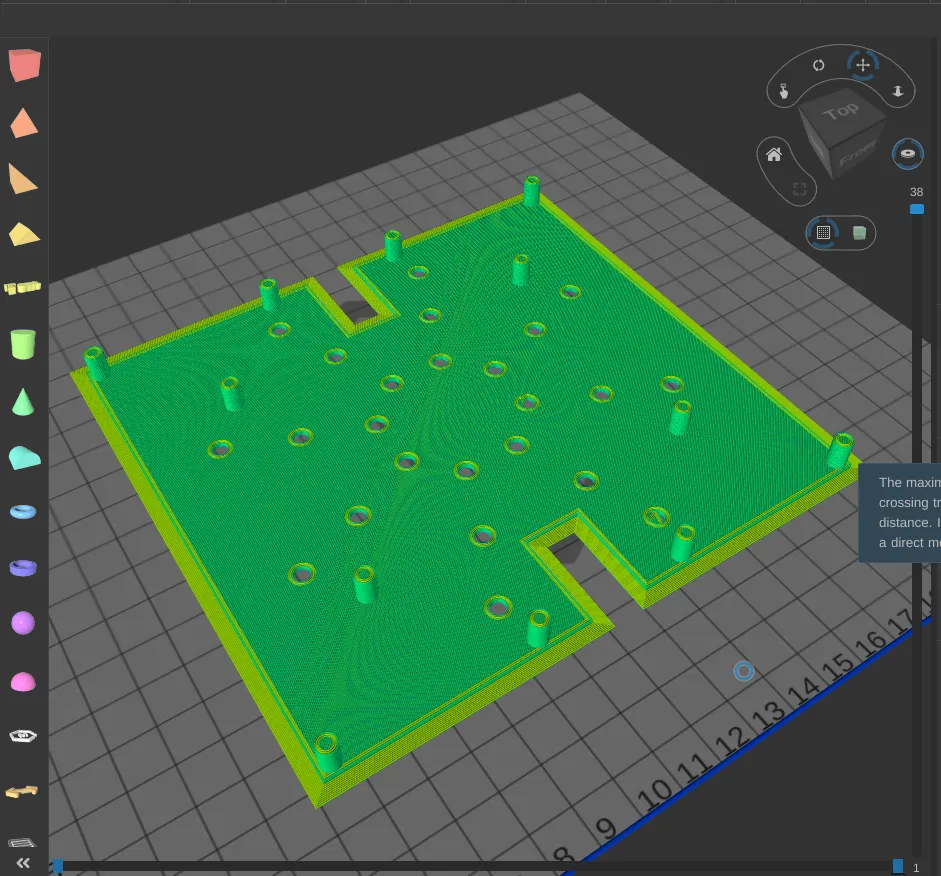

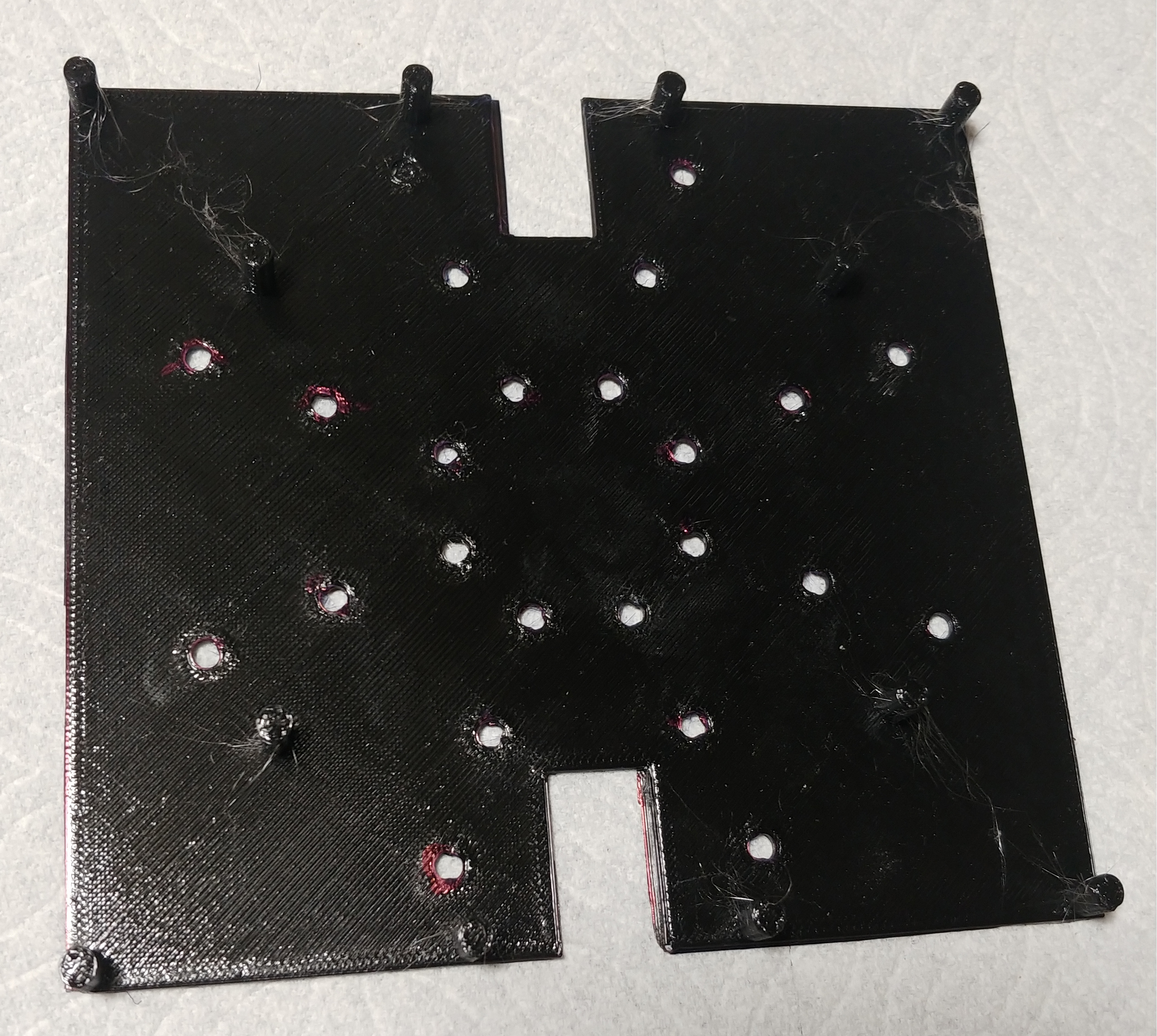

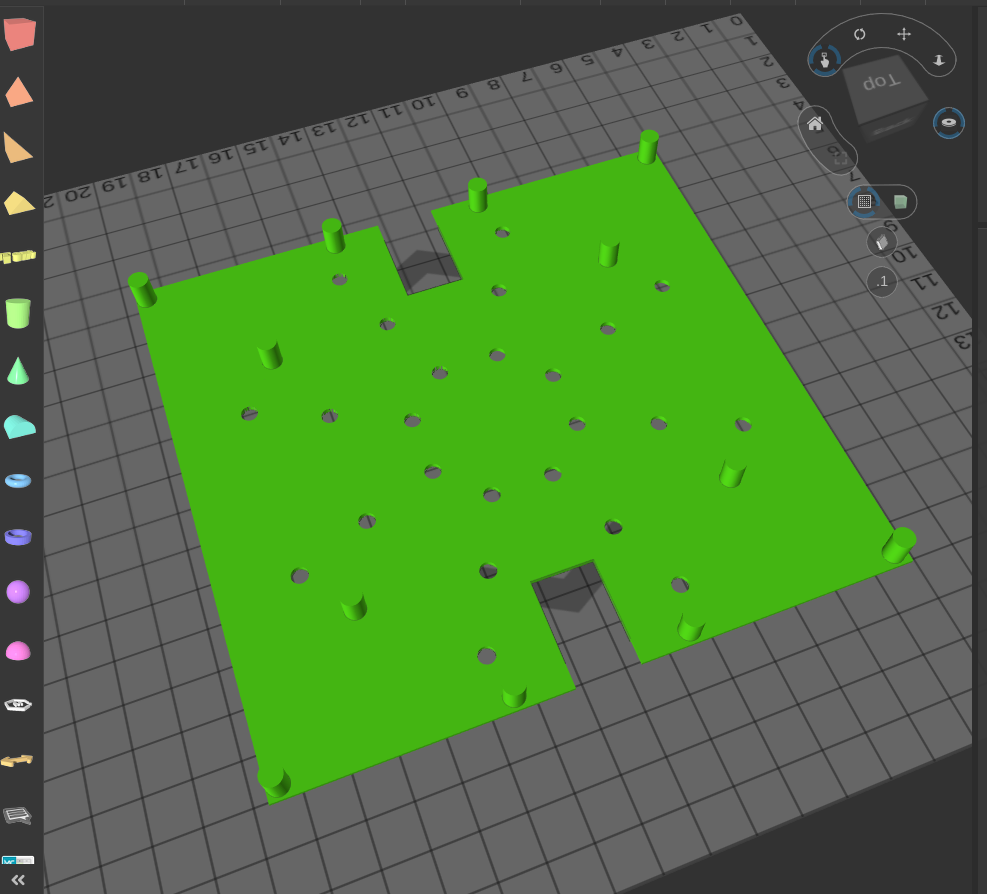

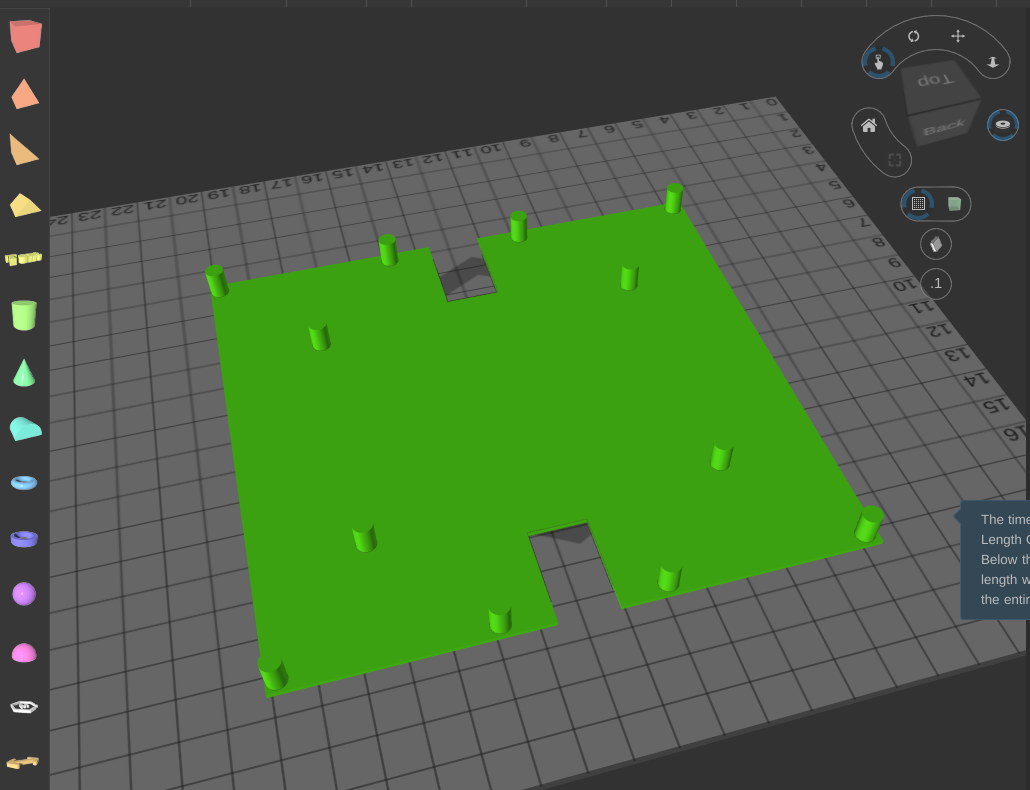

Thiết kế lại dựa trên thiết kế bộ lọc nhiệt nguyên bản của máy sấy sợi Eibos. Thông qua thử nghiệm thực tế, tôi đã tạo ra một thiết kế nhỏ gọn hơn nhiều so với bản gốc.

Việc giảm cài đặt bộ điều nhiệt không làm giảm điện áp cấp cho bộ phận làm nóng, do đó nhiệt tỏa ra vẫn ở mức cao như nhau bất kể cài đặt bộ điều nhiệt. Điều này có thể và sẽ làm hỏng các cuộn sợi không chịu được nhiệt.

Theo tôi, bộ lọc nhiệt nguyên bản đã tạo ra quá nhiều hạn chế cho quạt/bộ phận làm nóng. Điều này có thể dẫn đến hư hỏng máy sấy Eibos và/hoặc gây cháy. Nỗ lực của tôi để giải quyết vấn đề này là tạo ra một bộ lọc nhiệt với ít hạn chế luồng không khí hơn, đồng thời vẫn cung cấp một rào cản để phân tán nhiệt từ bộ phận làm nóng.

Tôi không khuyến khích in bộ phận này bằng vật liệu nào khác ngoài Polycarbonate hoặc Nylon. In bằng ABS/ASA là mối nguy hiểm cháy nổ.

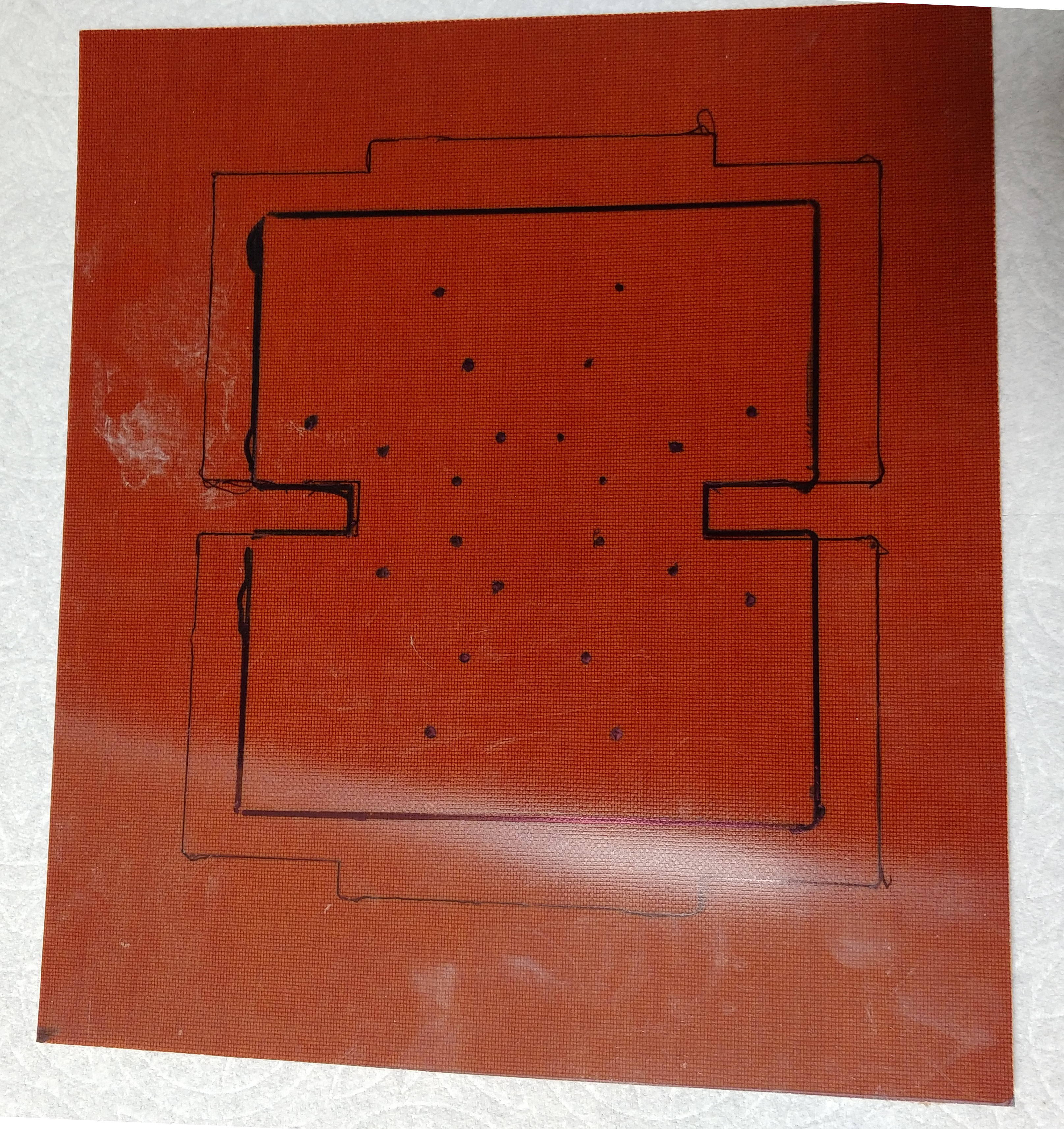

Nếu bạn muốn có bộ lọc nhiệt, nhưng không có khả năng in Polycarbonate hoặc Nylon, hãy in thiết kế này bằng PLA (Không lắp bản in PLA vào máy Eibos của bạn!). Dùng bản in PLA để vẽ lại lên tấm Garolite dày 1mm. Cắt theo đường vẽ bằng kéo chắc chắn hoặc kìm cắt kim loại. Lắp thêm (4) vít lục giác 3mm với đai ốc kép để giữ các bu lông làm chân đế (bạn có thể thay đổi độ dài tùy ý). Garolite chịu được nhiệt độ cao hơn nhiều so với bất kỳ vật liệu in nào và sẽ an toàn hơn.

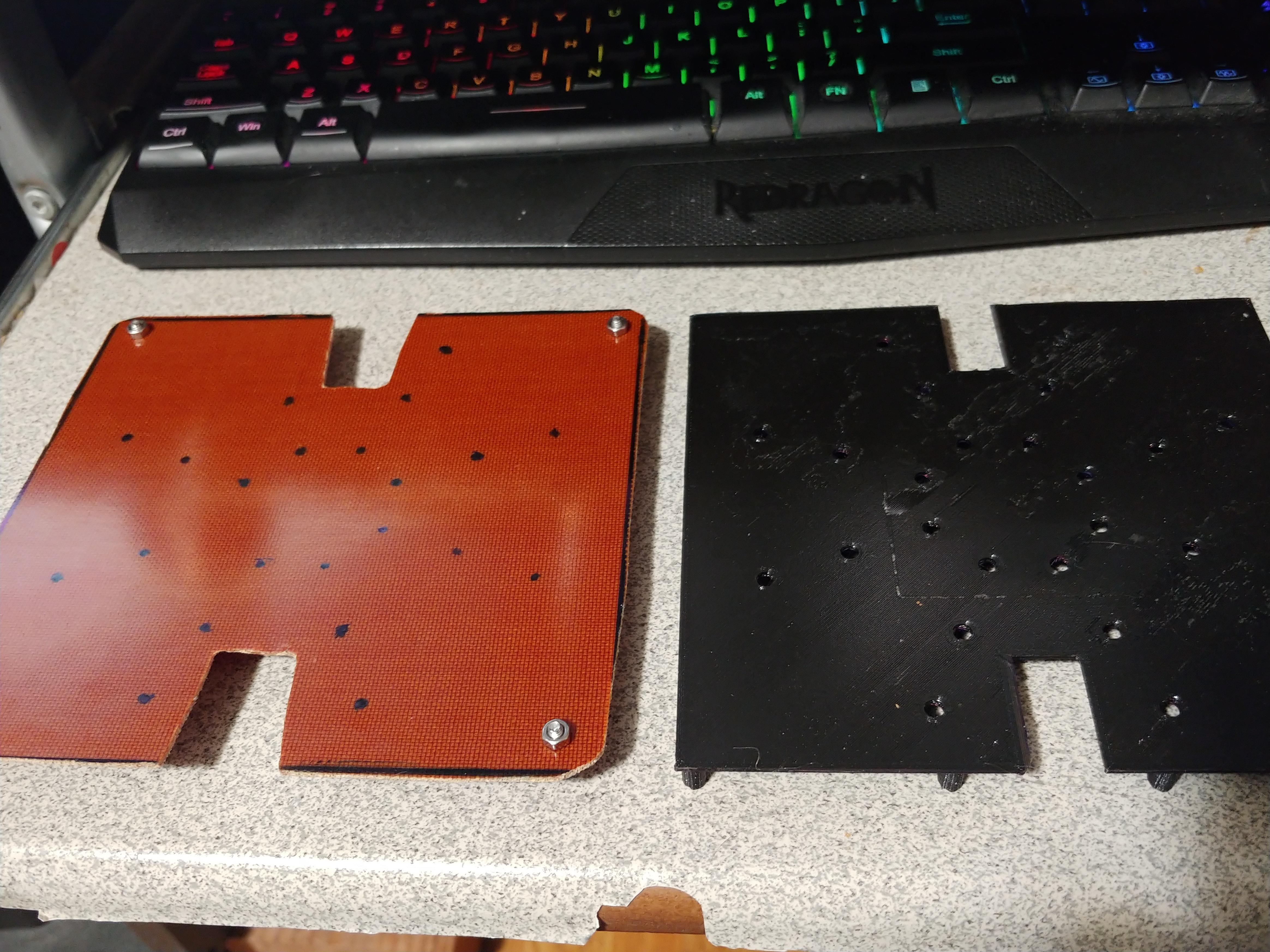

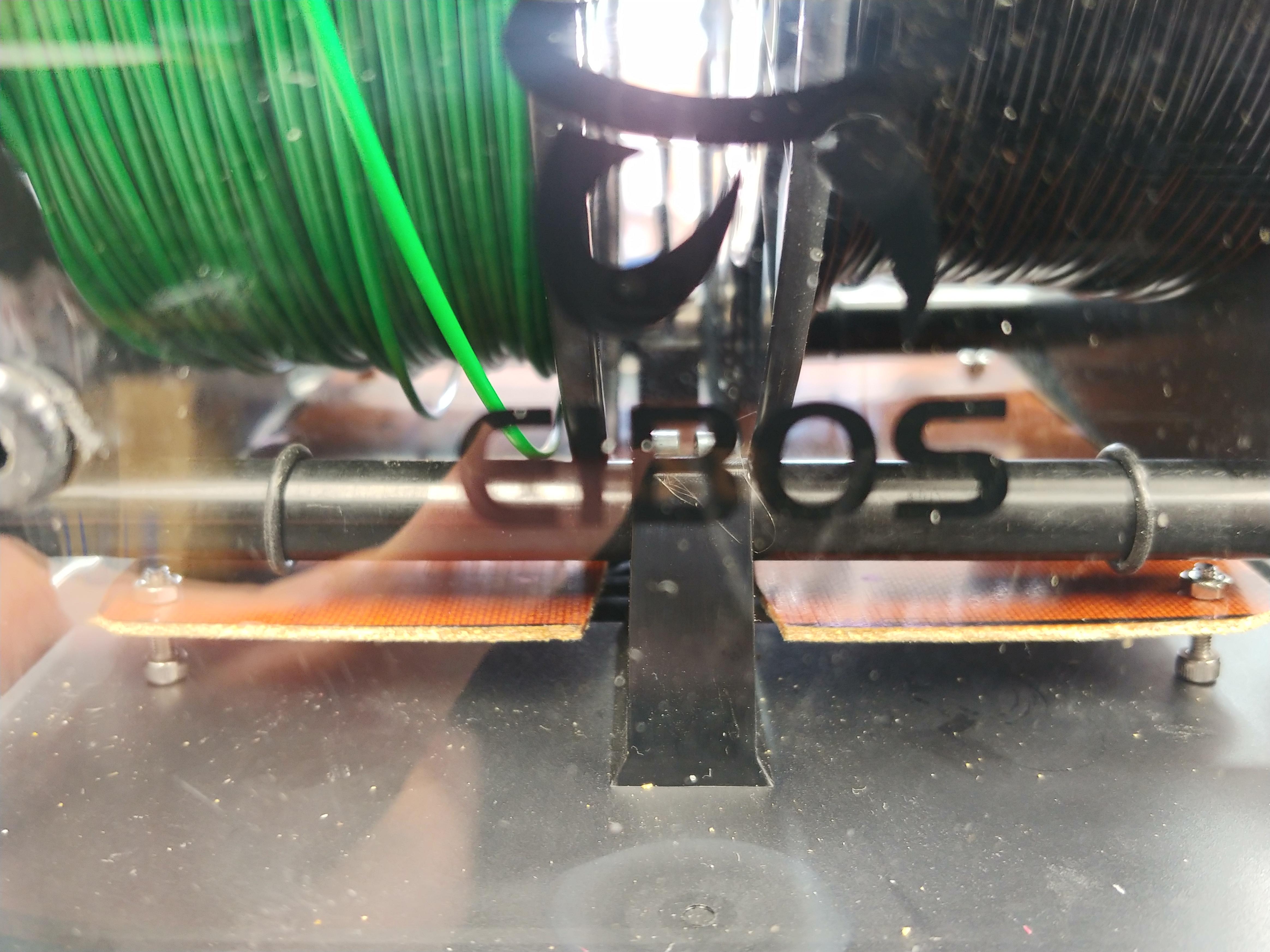

Suy nghĩ cuối cùng của tôi về dự án này là tôi thực sự không khuyến khích sử dụng nhựa in dưới bất kỳ hình thức nào cho bộ lọc nhiệt. Bạn đang bơm nhiệt và oxy trực tiếp vào một vật liệu dễ cháy. Cá nhân tôi đang sử dụng ý tưởng ban đầu của mình là dùng Garolite, loại vật liệu này có thể chịu được nhiệt độ cao hơn nhiều một cách an toàn. Xem hình ảnh sử dụng Garolite và chân đế bằng vít lục giác.
