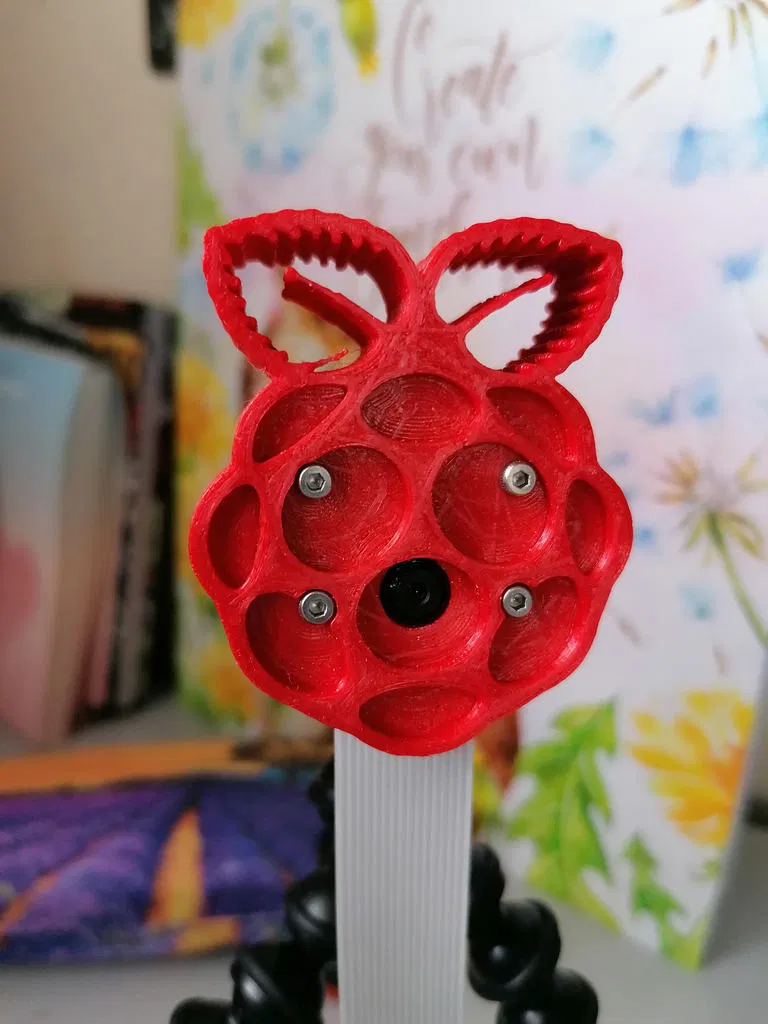

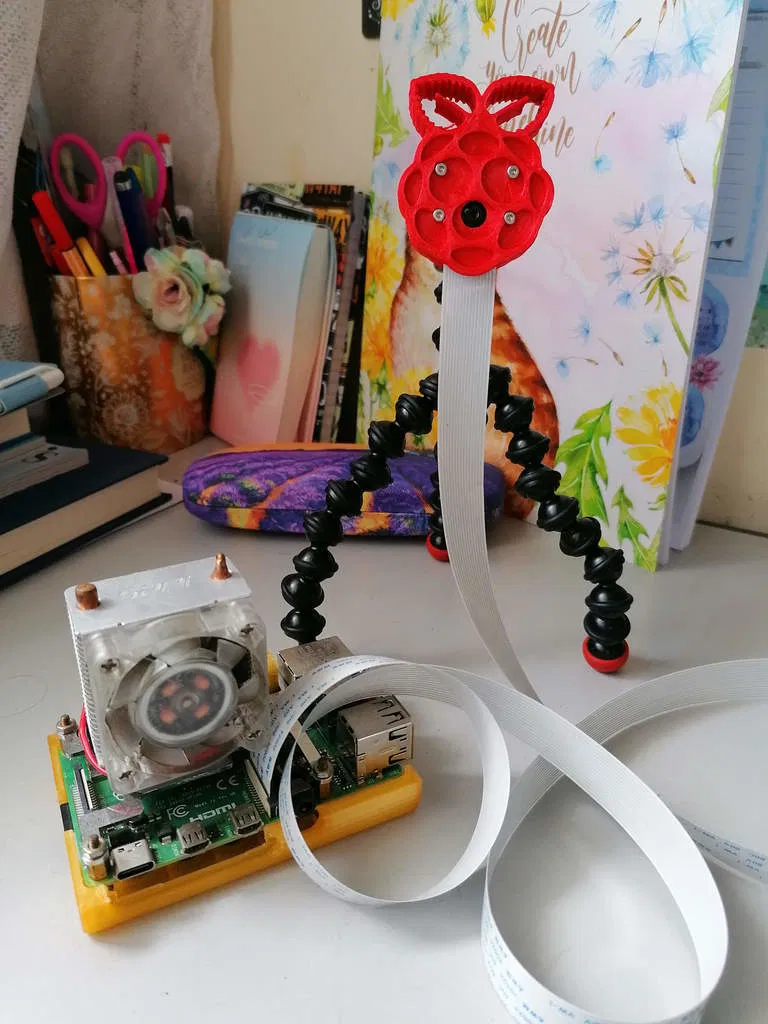

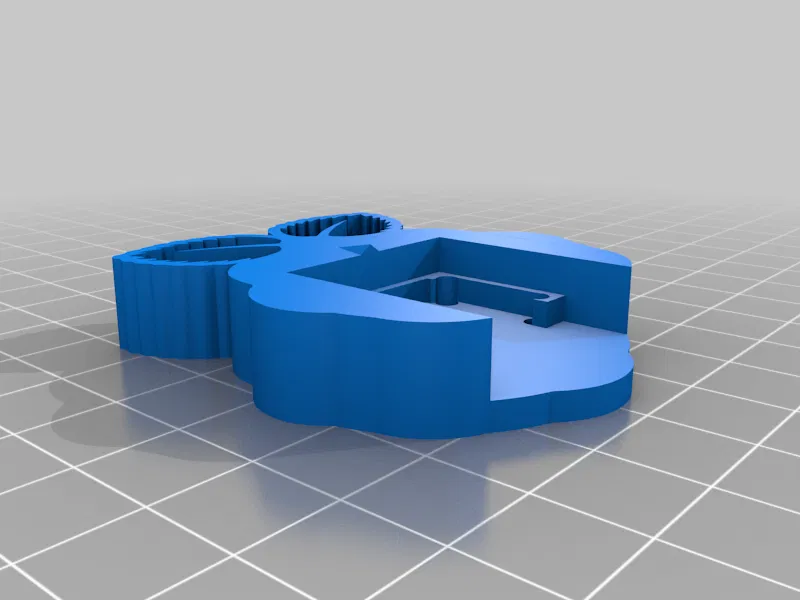

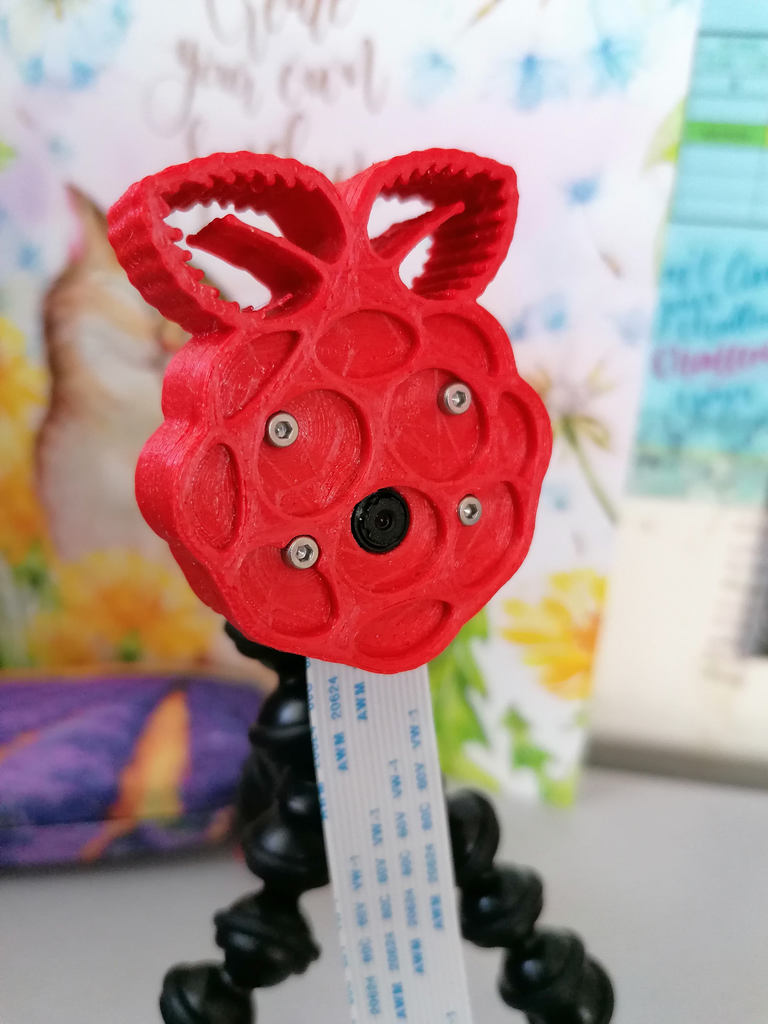

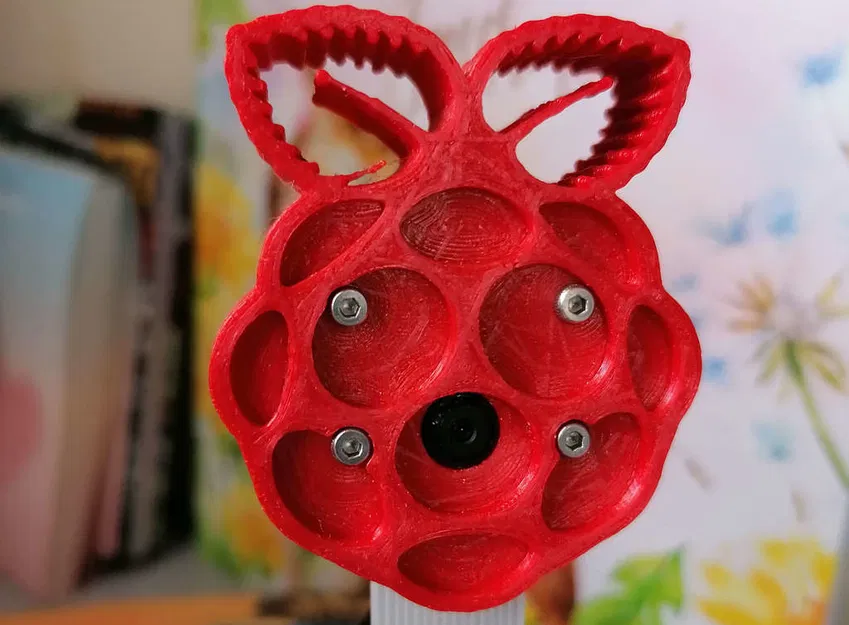

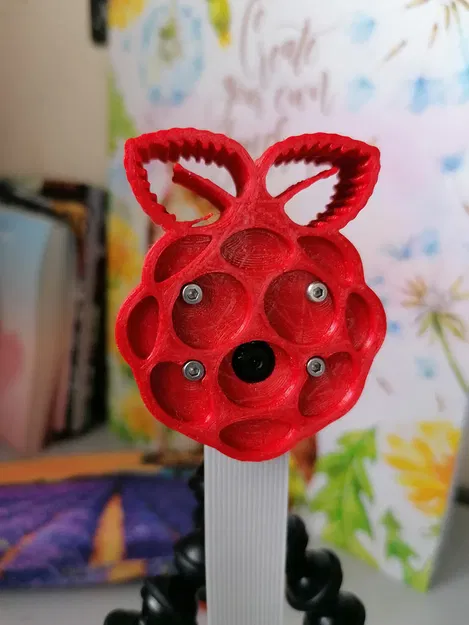

Vỏ Hộp Tripod Camera Raspberry Pi Module v1.3

Tui có chút khó khăn khi tìm cái vỏ hộp camera Raspberry để gắn lên tripod mà vừa với module camera của tui.

Nên sau vài lần thử, tui tự làm một cái nè :)

Vì mấy cái vỏ có sẵn không vừa với module của tui, nên có khả năng ngược lại cũng đúng, nếu camera module của bạn khác của tui thì có thể sẽ không vừa đâu!

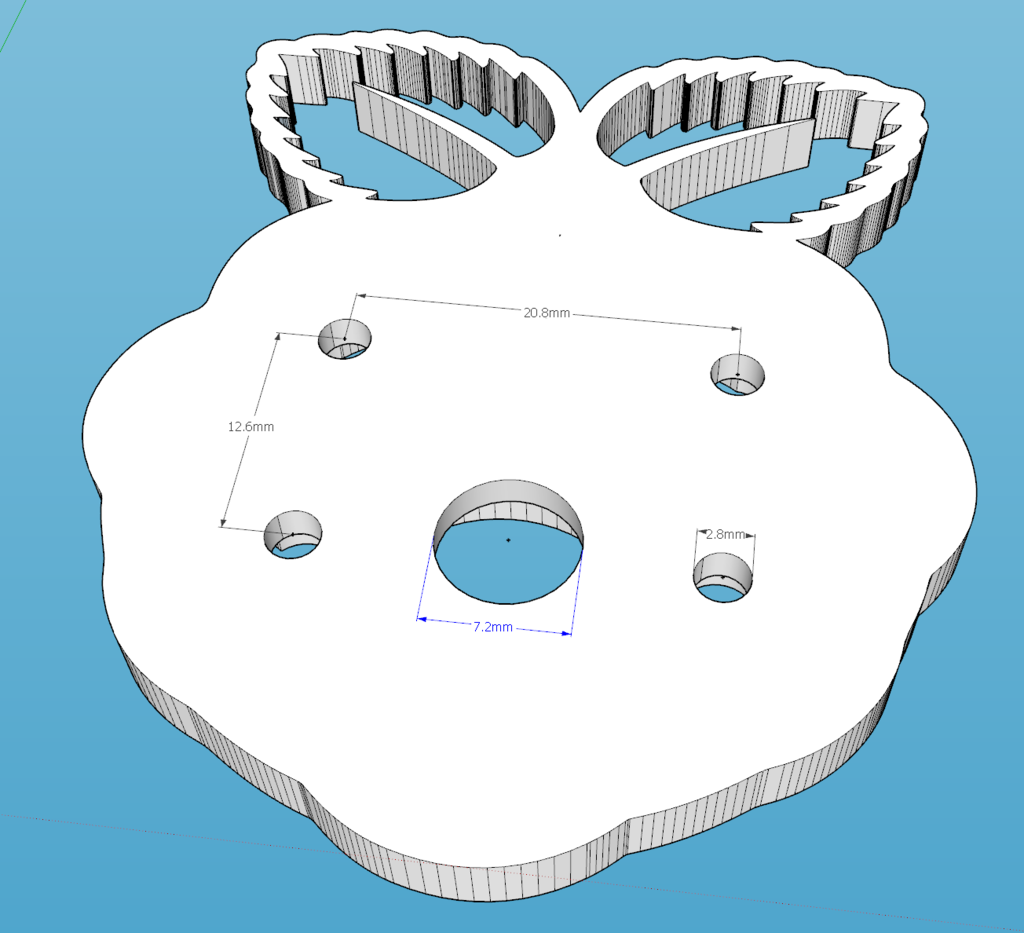

Nhớ kiểm tra kỹ kích thước nha, mấy lỗ gắn module của tui cách nhau 20.8mm và 12.6mm. (Tui có kèm hình ảnh chi tiết kích thước lỗ gắn để bạn dễ hình dung)

Module của tui là loại hơi cũ, Raspberry Pi camera module v1.3 (5mp Omnivision 5647 1920x1080)

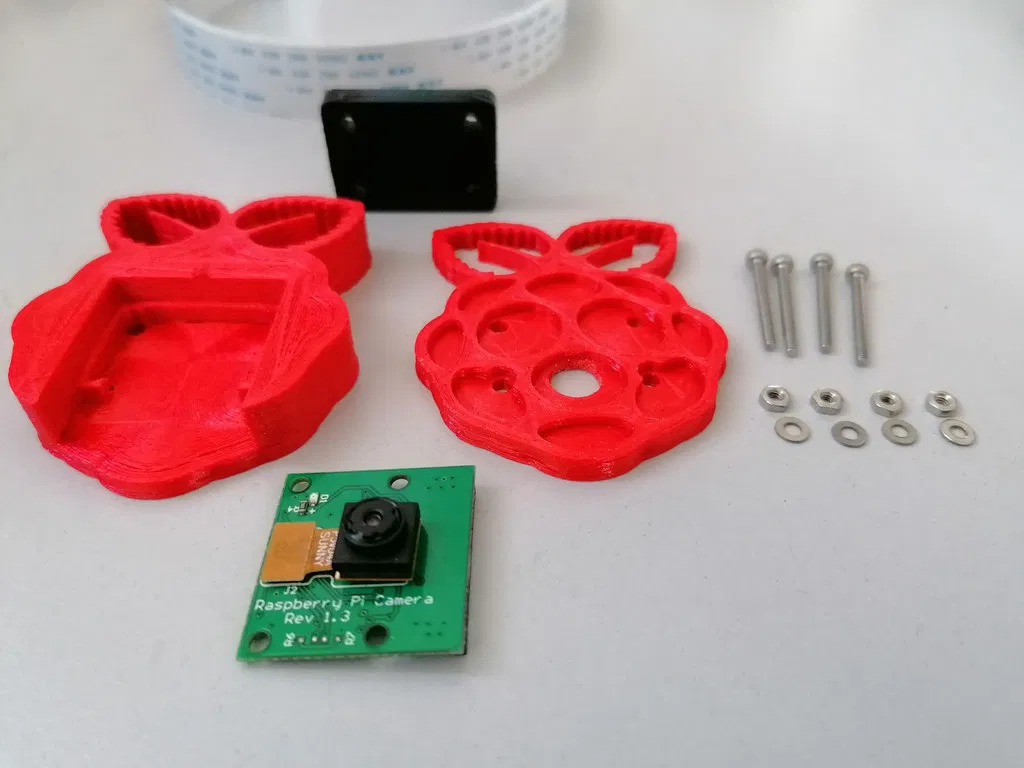

Để gắn cái này bạn cần 4 con ốc M2 dài 20mm và 4 con đai ốc M2.

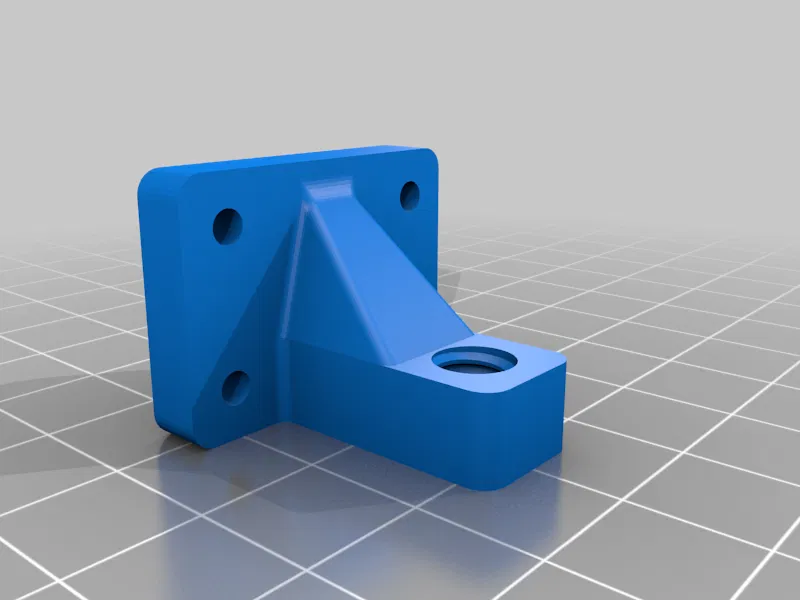

Phần đế gắn có ren 1/4"-20 UNC được in sẵn (kích thước ren phổ biến cho mấy cái tripod máy ảnh compact). Ren này hơi lỏng hơn tui mong đợi nhưng mà xoay tới xoay lui thì cũng xài được :)

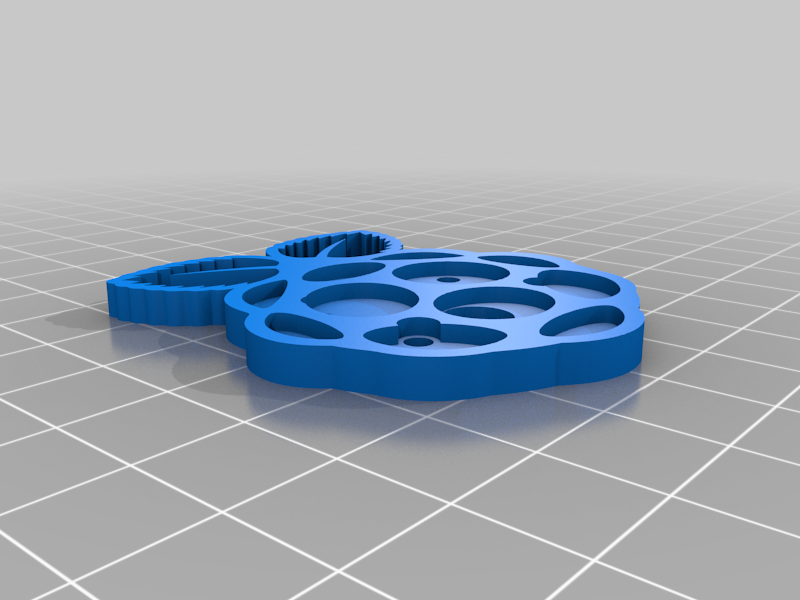

https://pinshape.com/items/34349-3d-printed-raspberry-pi-logo được dùng cho logo Raspberry - Cảm ơn nhiều nha :)

Cài đặt In

Máy in:

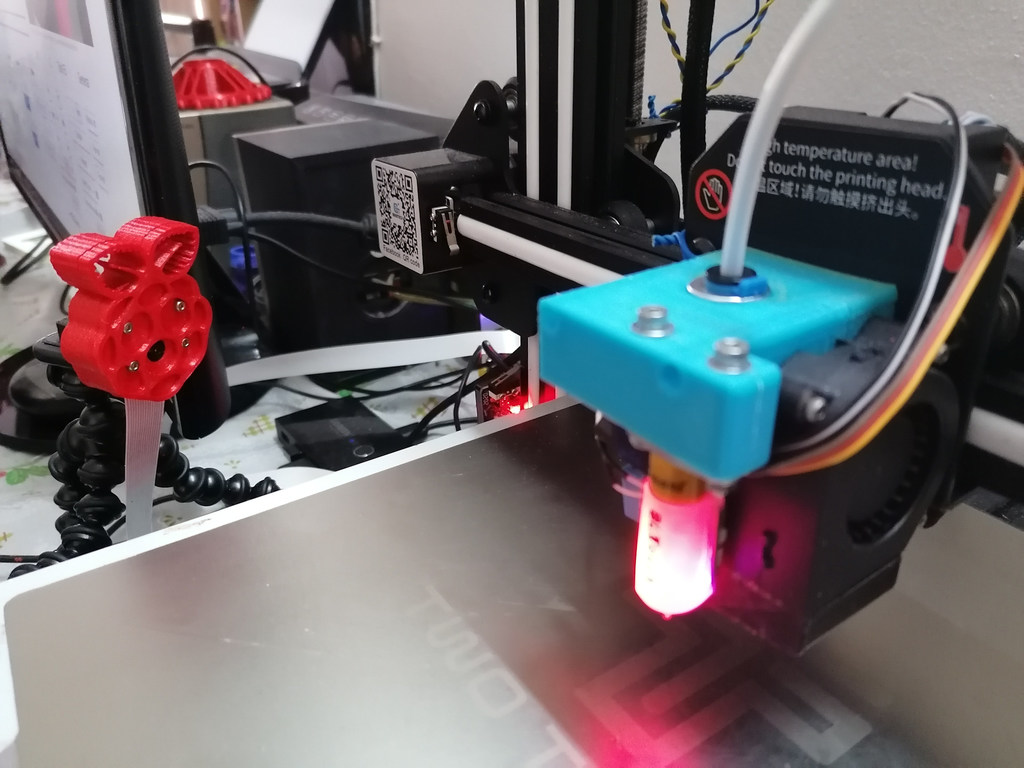

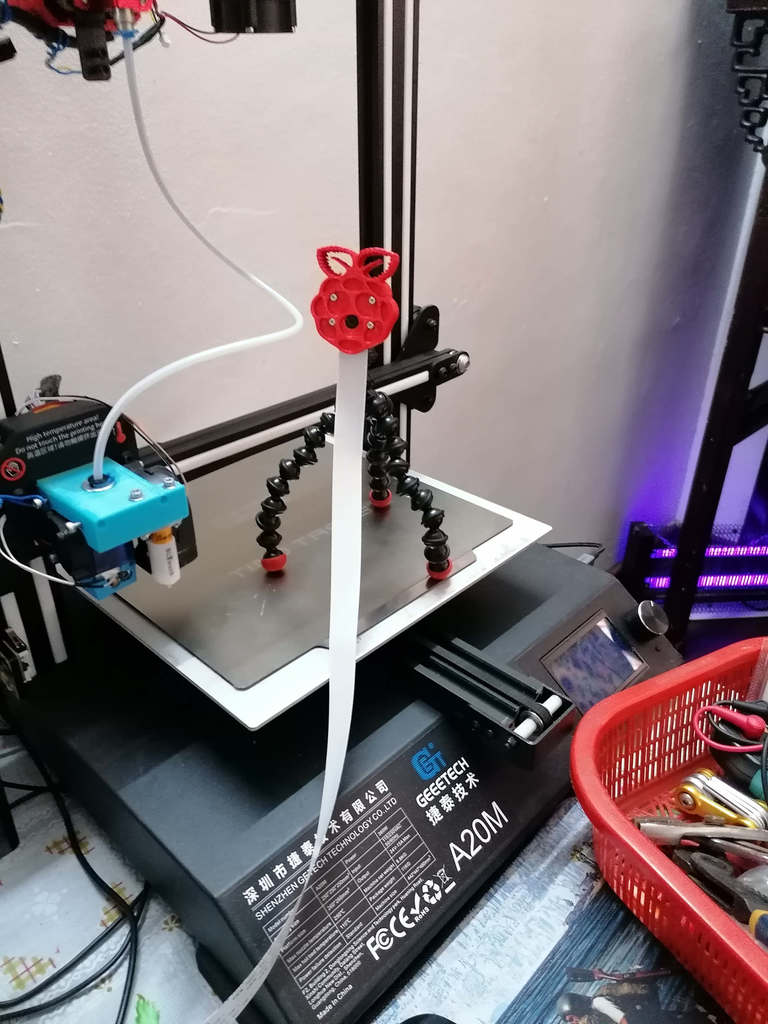

Geeetech A20M

Hỗ trợ:

Không

Độ phân giải:

0.2mm

Category: Camera
