ESP32 Waveshare Màn hình Pico ePaper 2.9 inch

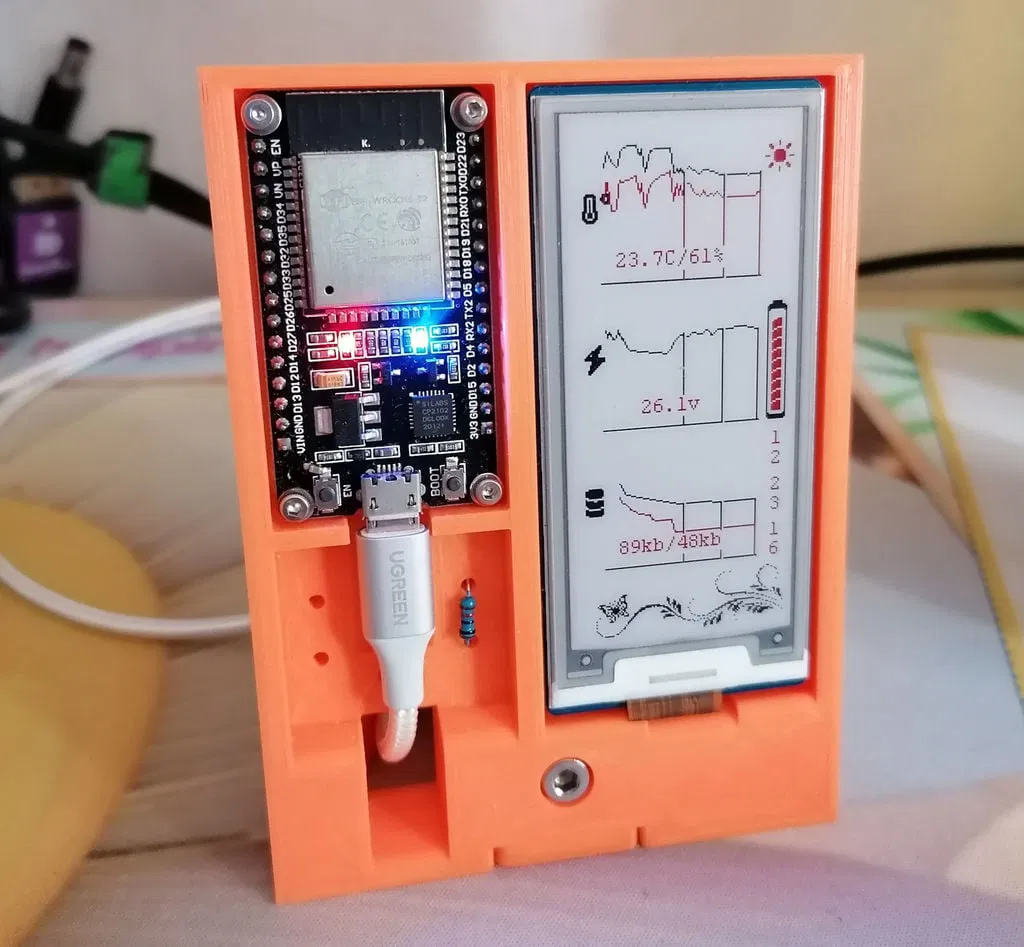

Màn hình đơn giản cho màn hình ePaper pico Waveshare 2.9 inch kết nối với ESP32 (30 pin) kèm cảm biến nhiệt độ/độ ẩm DHT22.

Màn hình mình dùng: https://www.waveshare.com/pico-epaper-2.9.htm (Ngay cả khi không kết nối với pico, mình thấy tiện lợi vì nó có các đầu nối dupont ở mặt sau)

Chất lượng hiển thị tĩnh của module này tốt nhưng mình kỳ vọng tốc độ làm mới sẽ giống như một chiếc ereader, nhưng nó còn xa mới đạt được điều đó. Mình dùng code demo của waveshare và mỗi lần làm mới mất khoảng 10 giây với nhiều nhấp nháy. (Mình nghĩ nó đang cố gắng đảm bảo các vi nang được xóa khỏi vị trí trước đó, với màn hình đơn sắc thì việc làm mới có thể tốt hơn).

Đối với các ứng dụng không làm mới thường xuyên thì màn hình này khá ổn. Nếu bạn muốn làm mới sau mỗi vài giây thì đây có lẽ không phải là lựa chọn tốt.

Mình cũng đã tìm thấy các thư viện có thể giảm bớt tình trạng nhấp nháy, mình chưa thử qua. Mình cập nhật màn hình mỗi 3 phút và chấp nhận sống chung với việc nhấp nháy :) (Mình chưa thử qua nhưng với ai quan tâm thì các liên kết này có vẻ hứa hẹn: https://github.com/olikraus/u8g2/issues/318, https://github.com/ZinggJM/GxEPD)

ESP32 mình dùng: https://www.lazada.com.my/products/original-diymore-esp-32s-esp-wroom-32-esp32-esp-32-bluetooth-and-wifi-dual-core-cpu-with-low-power-consumption-mcu-esp-32-i1261152755-s3786976158.html

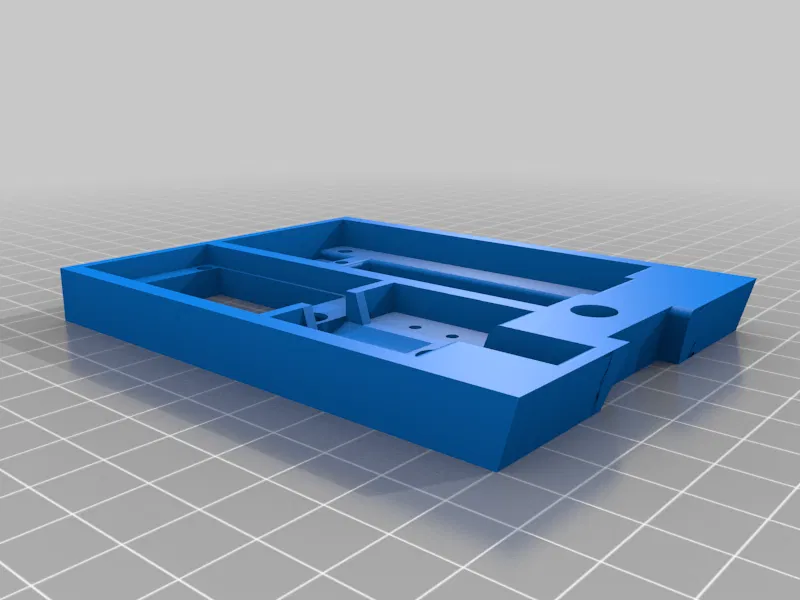

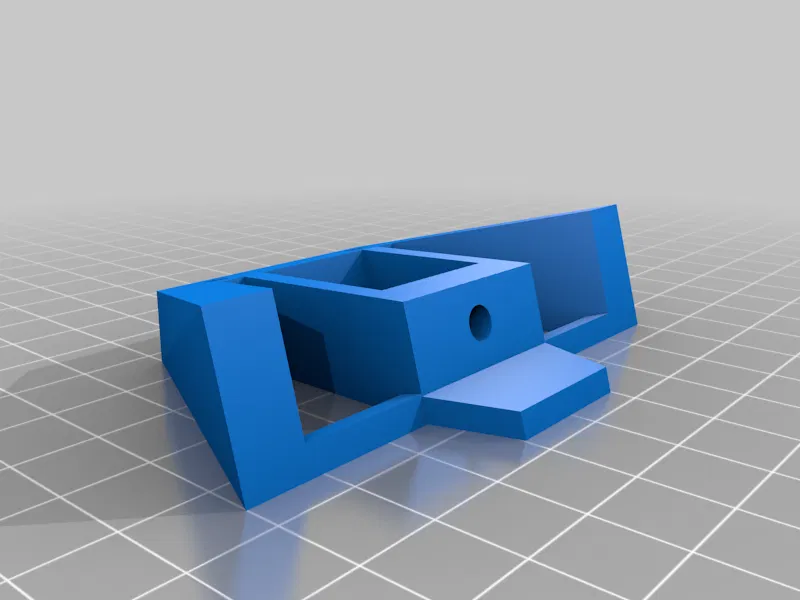

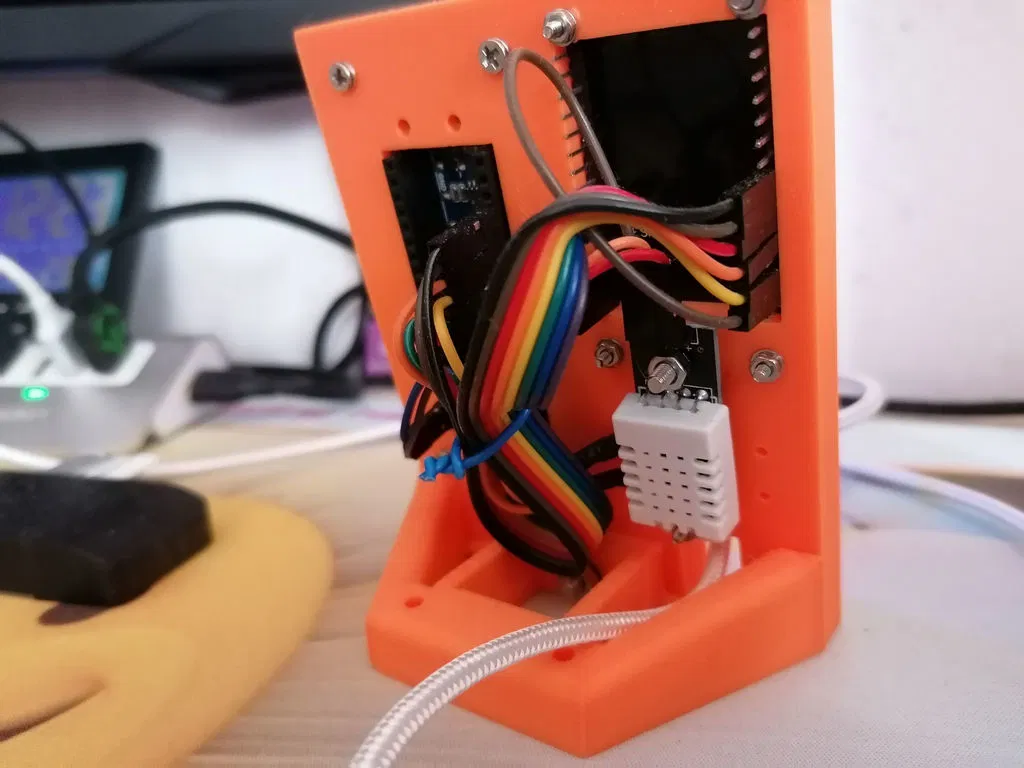

Sử dụng một con ốc và bu lông M4 (chiều dài ~20mm) cộng với các bu lông để gắn màn hình, ESP32 và DHT22.
