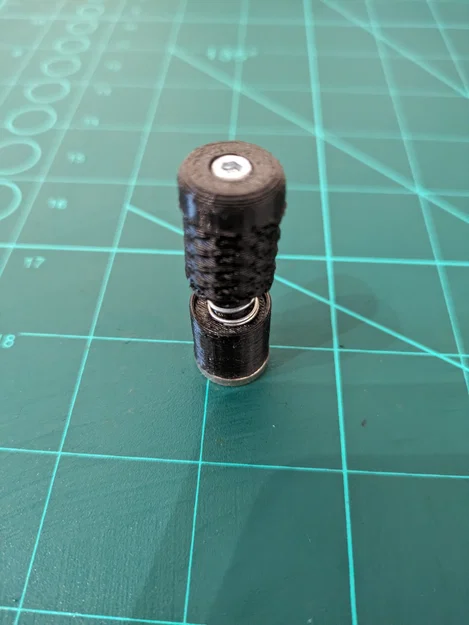

Giá đỡ mạch in có lò xo và đế nam châm

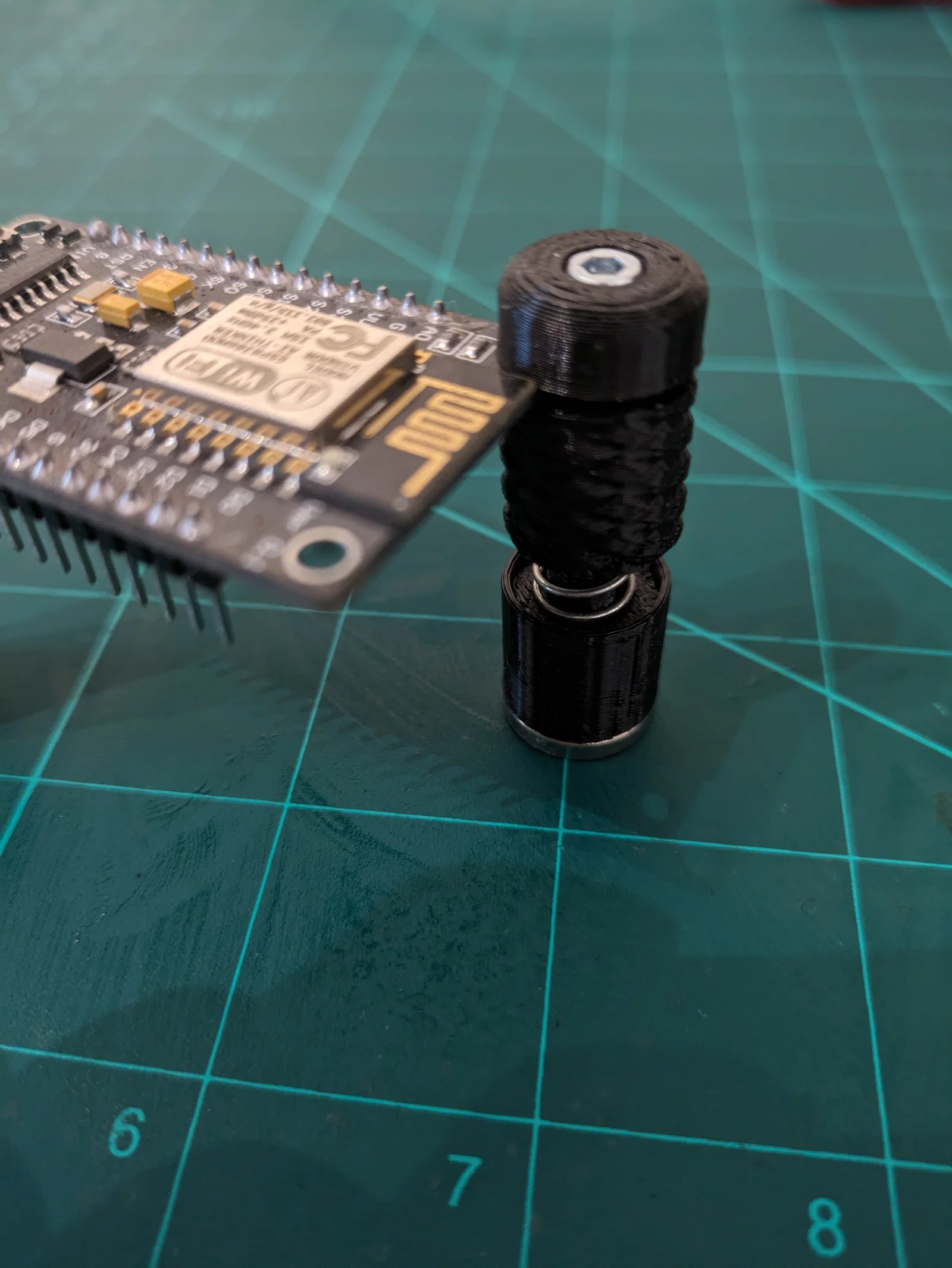

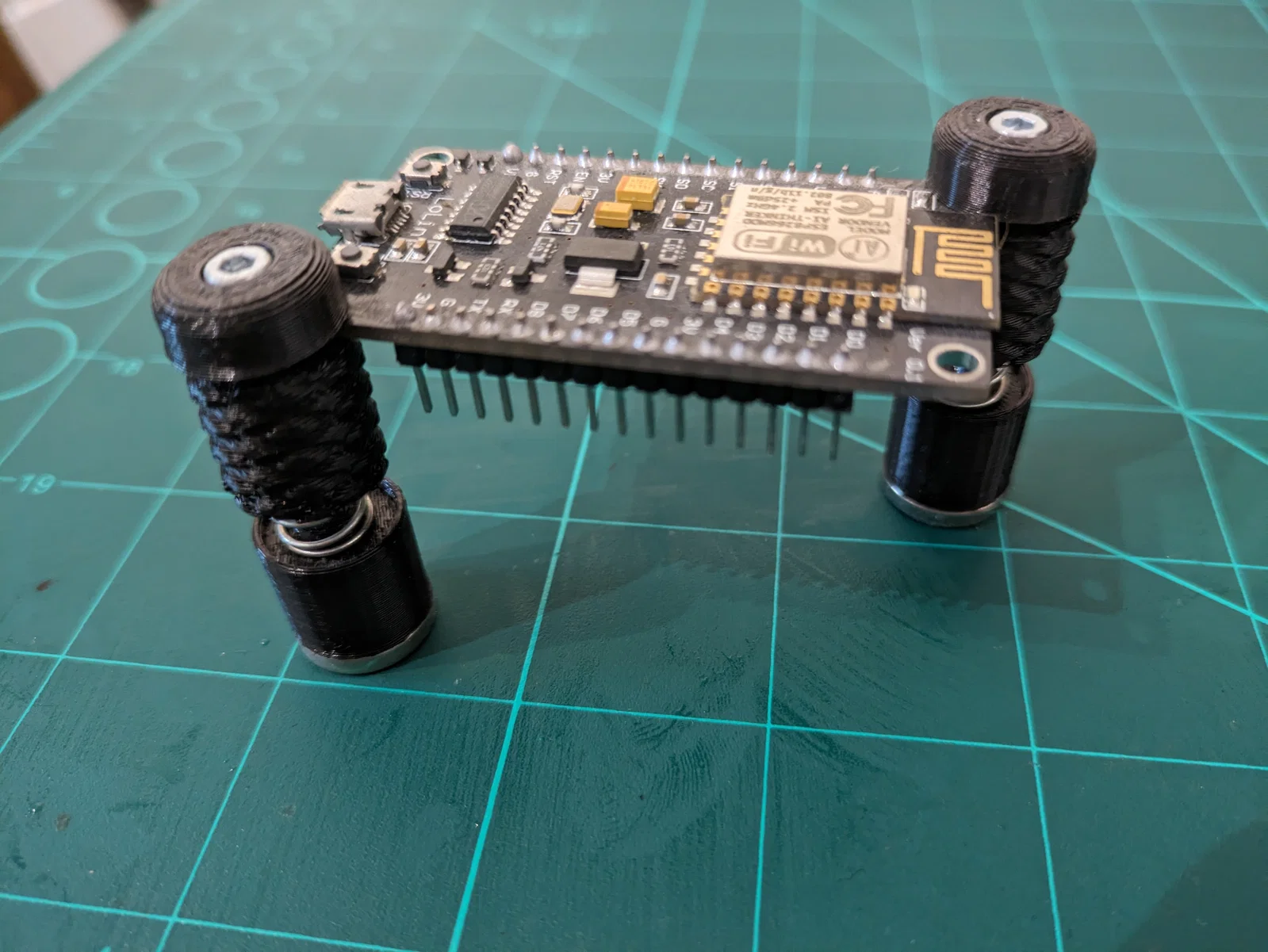

Giá đỡ mạch in có lò xo, tích hợp đế nam châm mạnh mẽ, giúp cố định PCB dễ dàng khi hàn hoặc làm việc với linh kiện điện tử. Phù hợp cho các dự án DIY và kỹ thuật.
525
Lượt Xem
9
Lượt Thích
23
Lượt Tải
Cập Nhật Dec 05, 2025
Mô tả

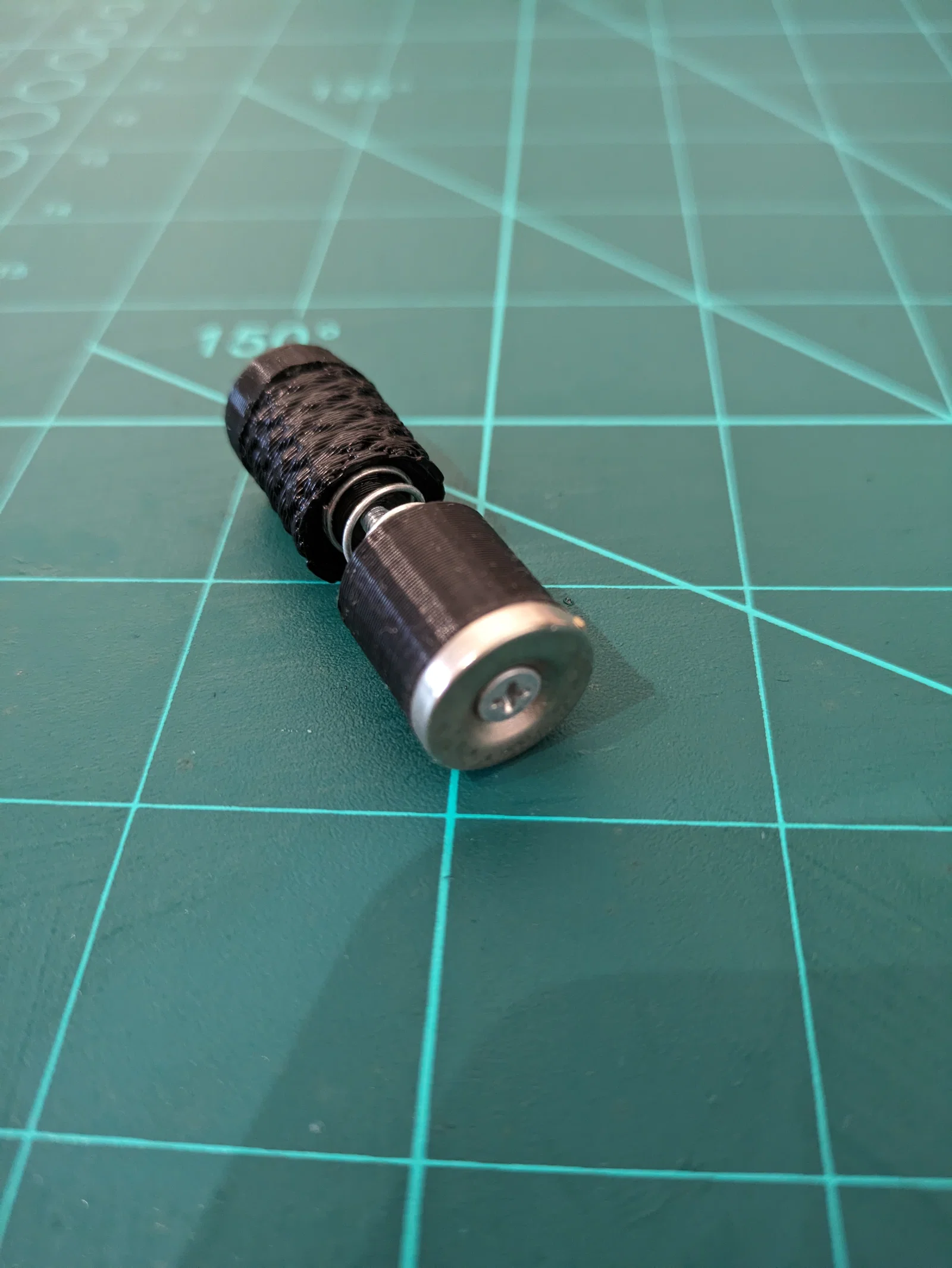

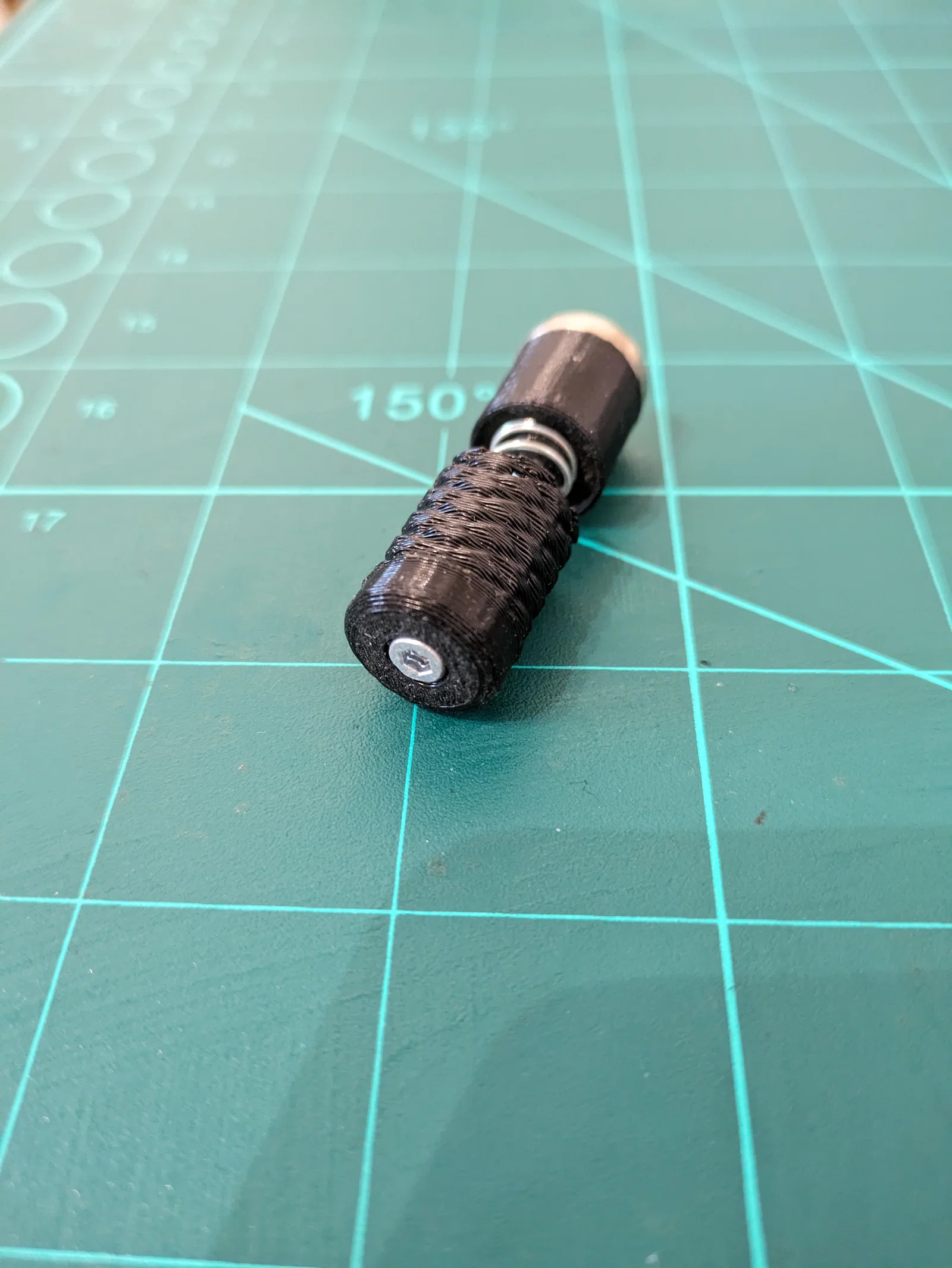

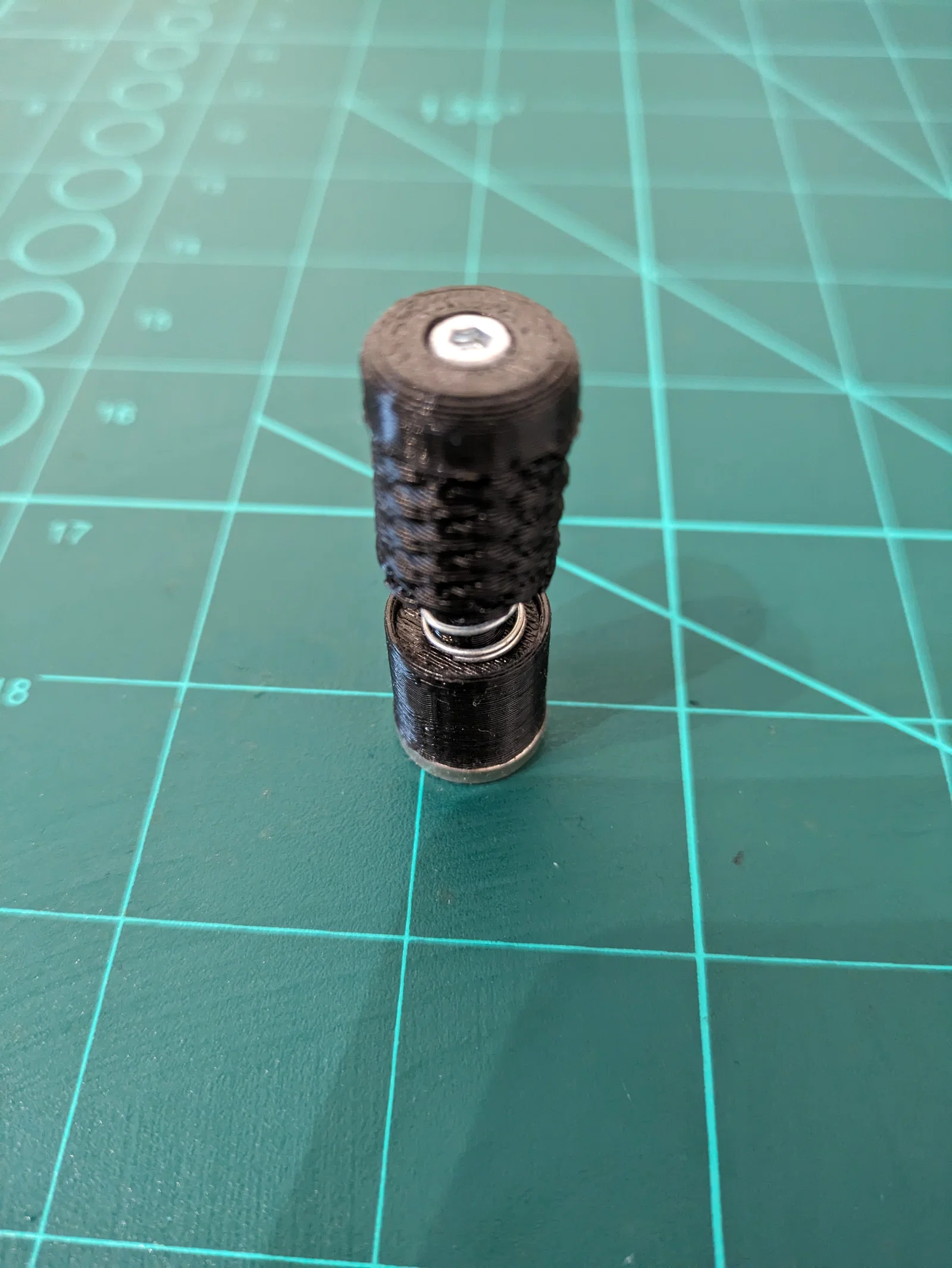

Giá đỡ mạch in có lò xo và đế nam châm.
Khi lắp ráp, hãy bắt đầu bằng cách gắn nam châm và ốc 12mm. Nó sẽ giới hạn độ sâu của ốc 30mm.
Lắp ốc 30mm vào bộ phận in phía trên. Bạn có thể cố định bộ phận in phía trên bằng một giọt keo.
Gắn bộ phận in cuối cùng và lò xo vào.
Bước cuối cùng là vặn chúng lại với nhau :)
Cái này cũng có thể dùng mà không cần nam châm. Nếu không dùng nam châm, bạn sẽ không cần ốc 12mm.

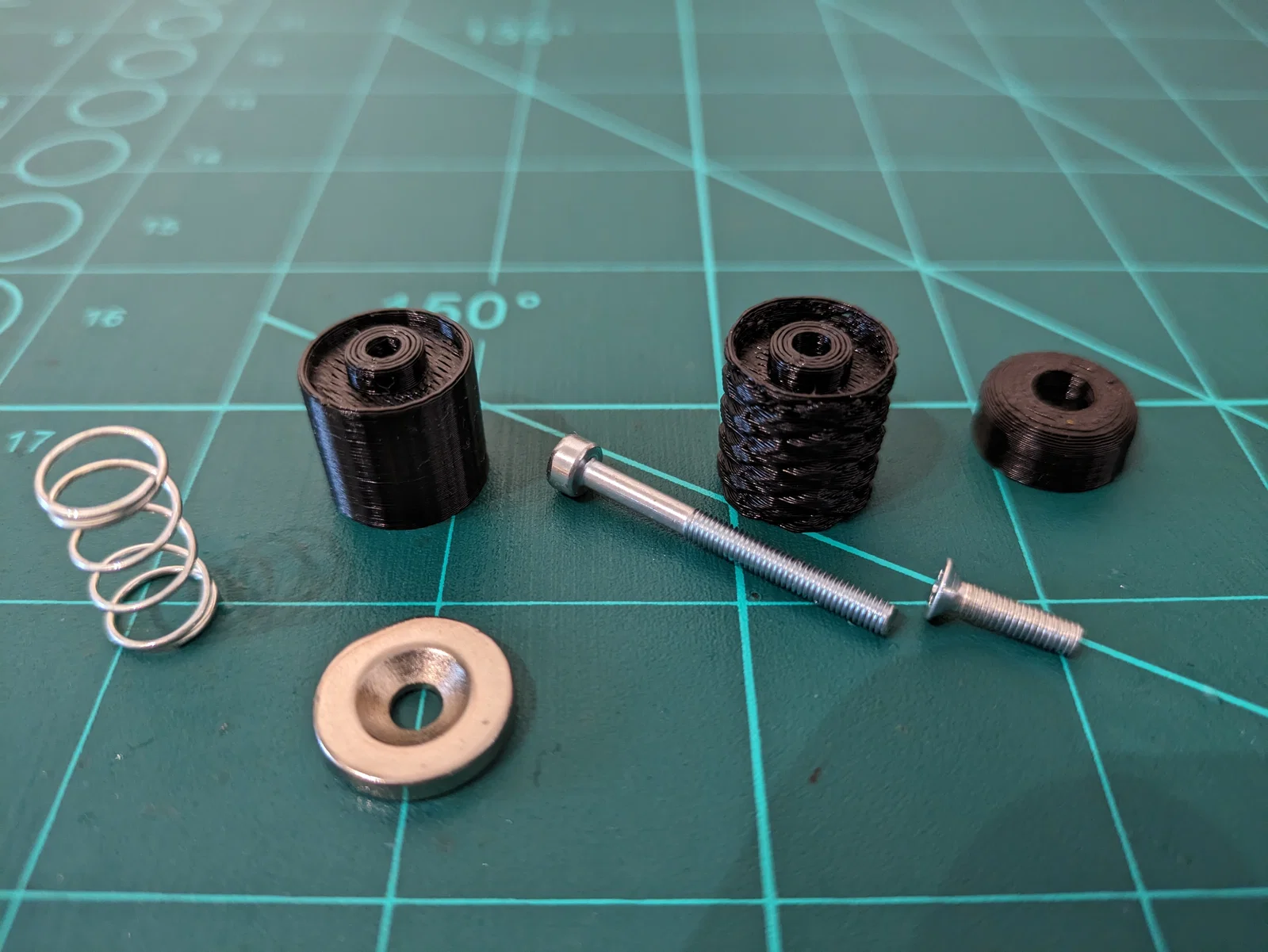

Phần cứng cần thiết:
- Ốc M3x30 DIN912 (Đầu trụ)
- Ốc M3x12 DIN7991 (Đầu chìm)
- Lò xo 0,7 x 9 x 15 mm
- Nam châm vành đầu chìm N52 15 x 3 x 4 mm
Được dựng với FreeCAD
