Vỏ Raspberry Pi 5 (nhiều tùy chọn)

Vỏ Raspberry Pi 5, được thiết kế để sử dụng với tản nhiệt chủ động (Active Cooler) tiêu chuẩn, hỗ trợ các phiên bản sau:

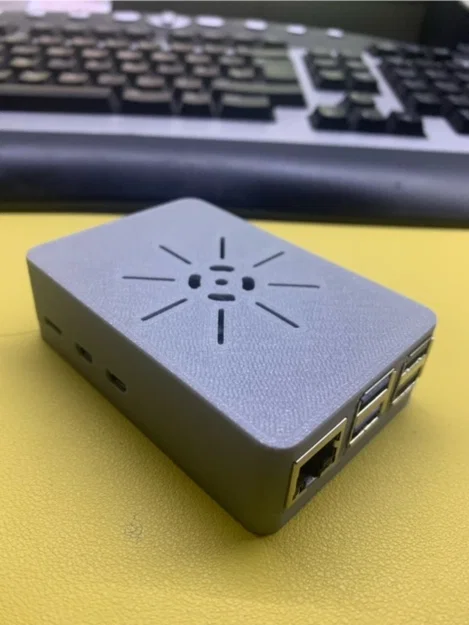

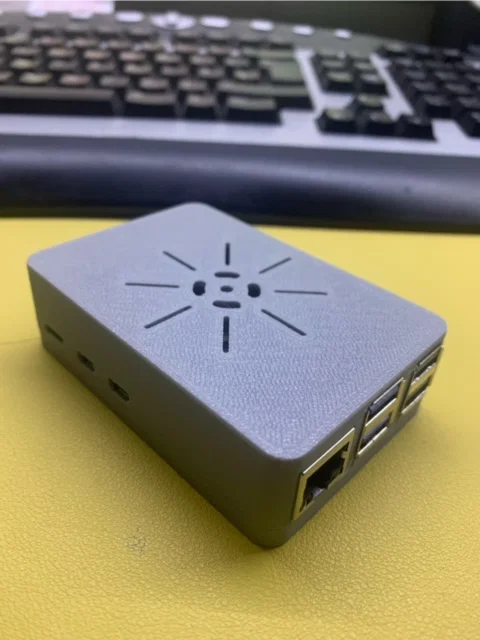

Đế tiêu chuẩn: Dùng khi sử dụng thẻ nhớ microSD (và không có SSD). Đế SSD: Dùng khi sử dụng SSD (và không có thẻ nhớ microSD). Vỏ Pi - có truy cập IO: Cho phép truy cập vào các cổng GPIO, cổng hiển thị/camera và khe cắm microSD. Vỏ Pi - không có truy cập IO: Vỏ kín hoàn toàn, không có truy cập I/O, nhưng có khe cắm microSD.

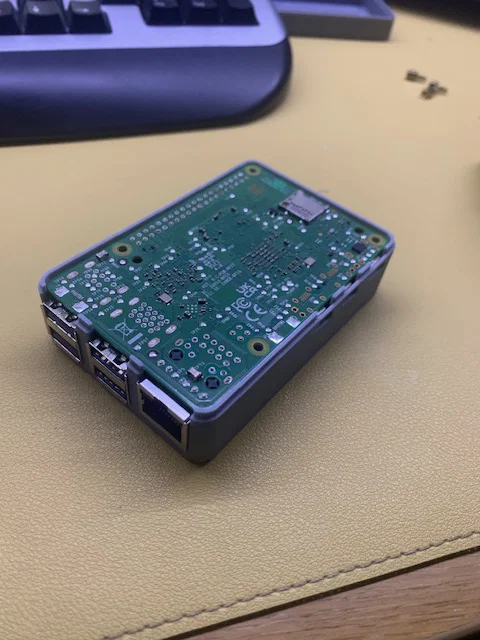

Chiếc vỏ ôm sát và bạn cần nhẹ nhàng đặt Pi vào, bắt đầu từ cạnh cổng HDMI/USB-C. Phần đế sau đó sẽ khớp lại với nhau để giữ mọi thứ đúng vị trí.

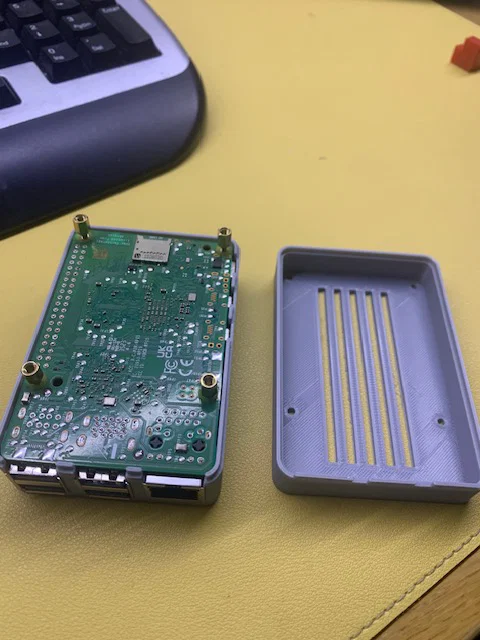

Nếu cần, bạn có thể cố định Pi vào các vấu lắp trên phần vỏ trên bằng ốc M2 hoặc M2.5. Hoặc bạn có thể cố định Pi vào phần vỏ trên bằng các trụ đỡ M2 hoặc M2.5 (vặn qua bo mạch Pi vào các vấu lắp) và sau đó sử dụng trụ đỡ để cố định phần đế vào phần vỏ trên bằng ốc M2 hoặc M2.5 xuyên qua các lỗ trên đế.

Lưu ý, nếu sử dụng ốc/trụ đỡ M2.5, nên tạo ren cho các lỗ (bao gồm cả các lỗ trên bo mạch Pi) trước.

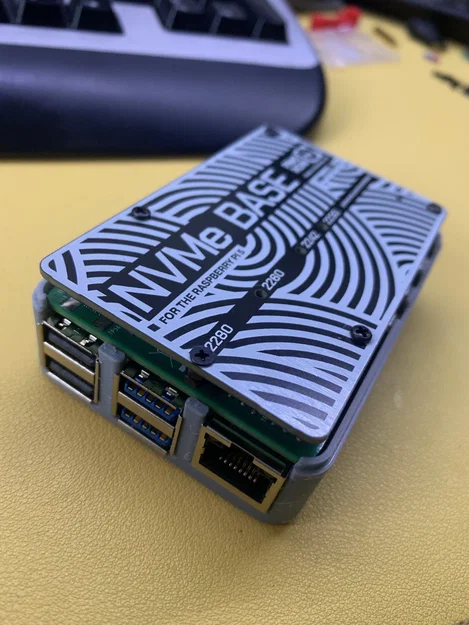

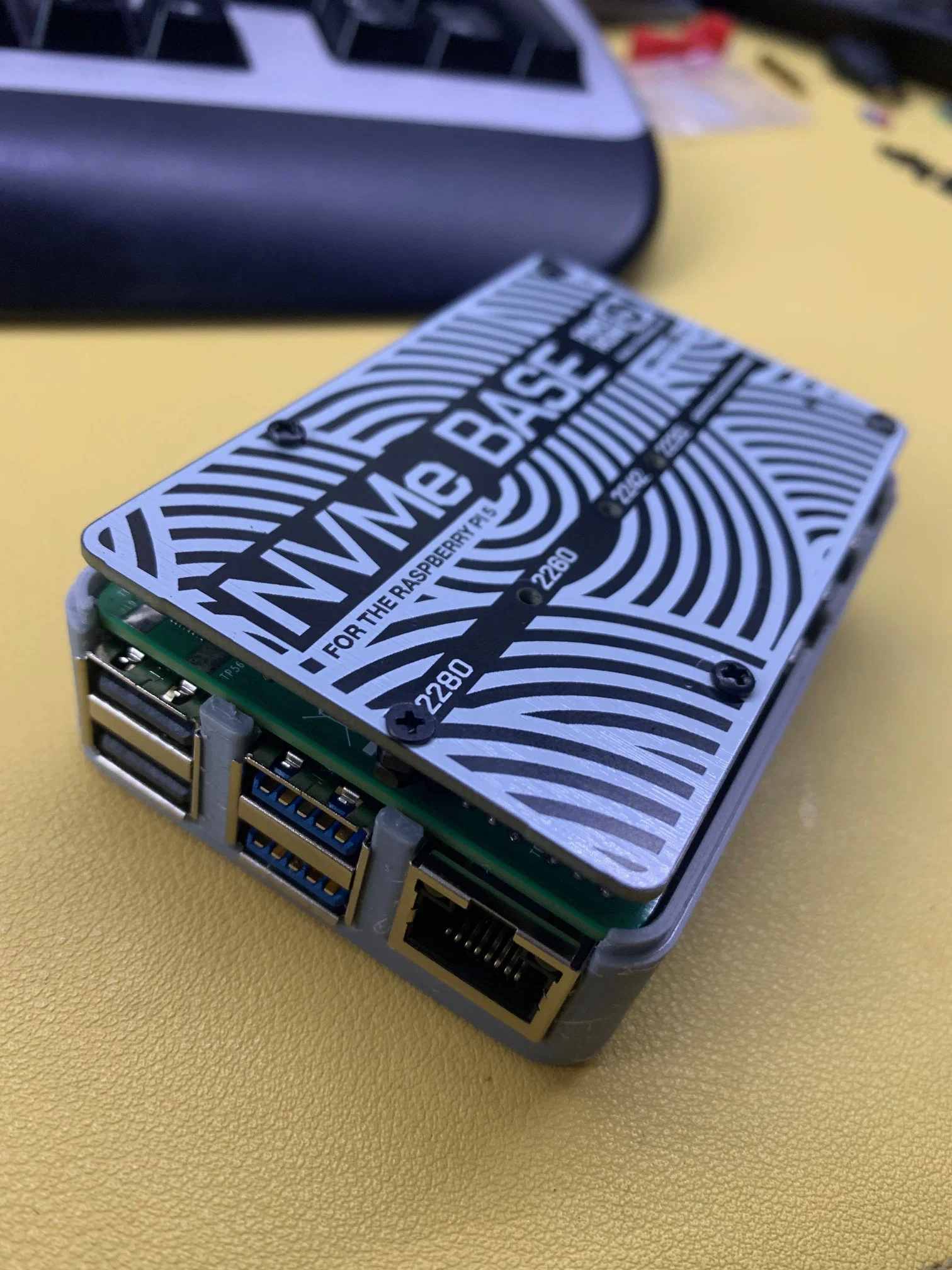

Chiếc vỏ ban đầu được thiết kế để sử dụng với bo mạch Pimoroni NVMe SSD Base, được gắn bên dưới Pi. Tôi đã sử dụng trụ đỡ M2.5 dài 5mm để gắn Pi vào các vấu lắp (sau khi đã tạo ren cho các lỗ M2.5) sau đó gắn bo mạch NVMe Base lên các trụ đỡ thông qua các lỗ trên đế vỏ.

Các bộ phận không yêu cầu hỗ trợ, ngoại trừ "Đế SSD" cần hỗ trợ dạng cây (tree supports), vì bo mạch Pimoroni lớn hơn một chút so với bo mạch Pi, tạo ra một phần nhô ra nhỏ trong mô hình để phù hợp.

Tôi đã in bằng PLA tiêu chuẩn với chiều cao lớp 0.2mm và đầu phun 0.4mm.

=======================================================

Cập nhật: Đã gia cố các trụ giữa cổng USB và Ethernet, vốn có xu hướng bị gãy khi ấn Pi vào.

Cập nhật thêm: Dựa trên phản hồi nhận được, tôi đã tăng khoảng cách xung quanh Pi để cải thiện luồng không khí (cho cả Pi và SSD) và cải thiện khả năng truy cập vào khe cắm thẻ nhớ microSD.
