NERF Flywheel Mk21 "Cú Mèo Meaker

(https://www.etsy.com/shop/meakerarms)

Cảm ơn bạn đã ủng hộ.

Đây là một bản vẽ lại của Falcon của Ansuzalgiz. Vào thời điểm vẽ lại, nó được cấp phép dưới GNU/GPL 3.0. Giấy phép này cho phép: Sử dụng thương mại, Sửa đổi, Phân phối, Sử dụng bằng sáng chế và Sử dụng cá nhân; có những hạn chế về trách nhiệm và bảo hành, và yêu cầu giấy phép và thông báo bản quyền mà tôi cung cấp ở đây và liên kết ở trên, các thay đổi đã nêu, nguồn được công bố, và cùng một giấy phép. Khẩu súng sử dụng bánh xe vi mô FTW có sẵn tại đây.

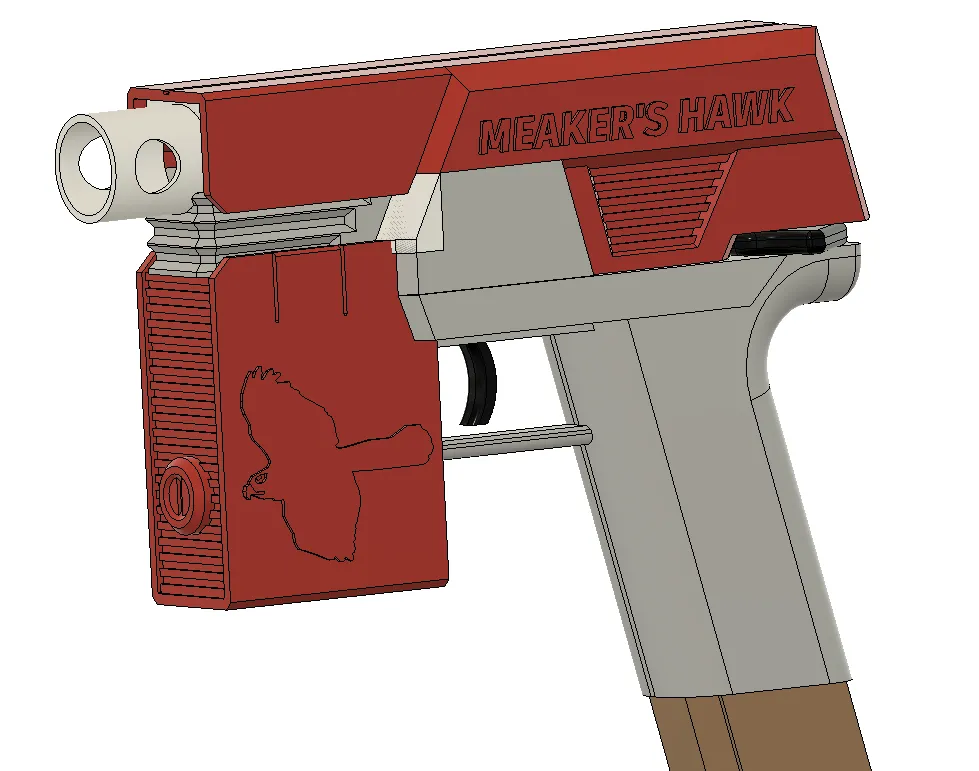

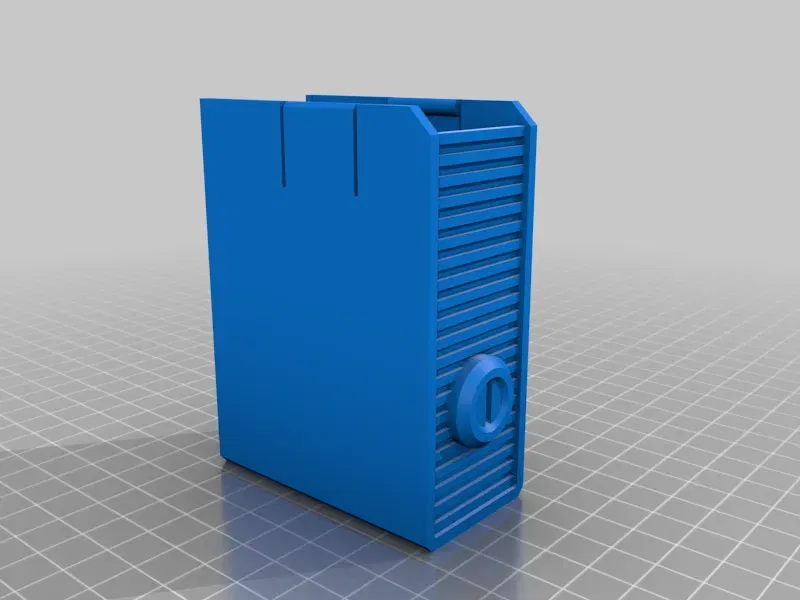

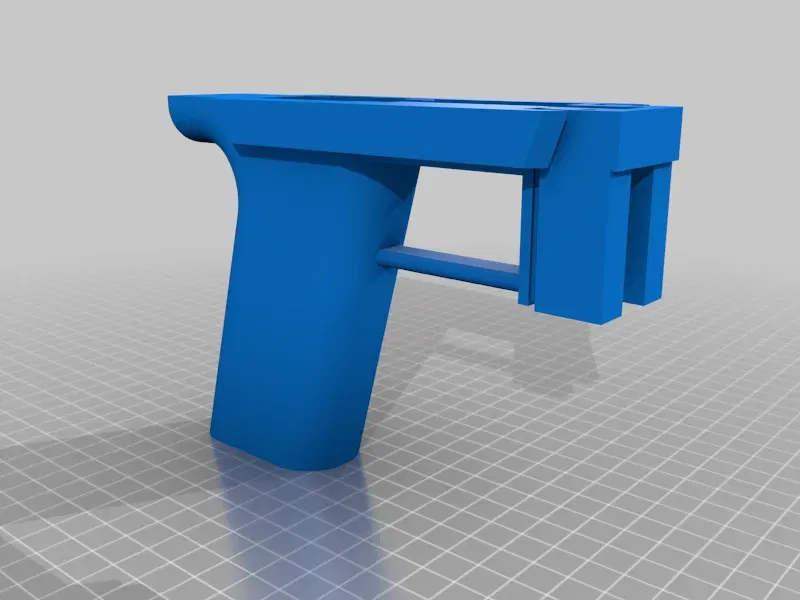

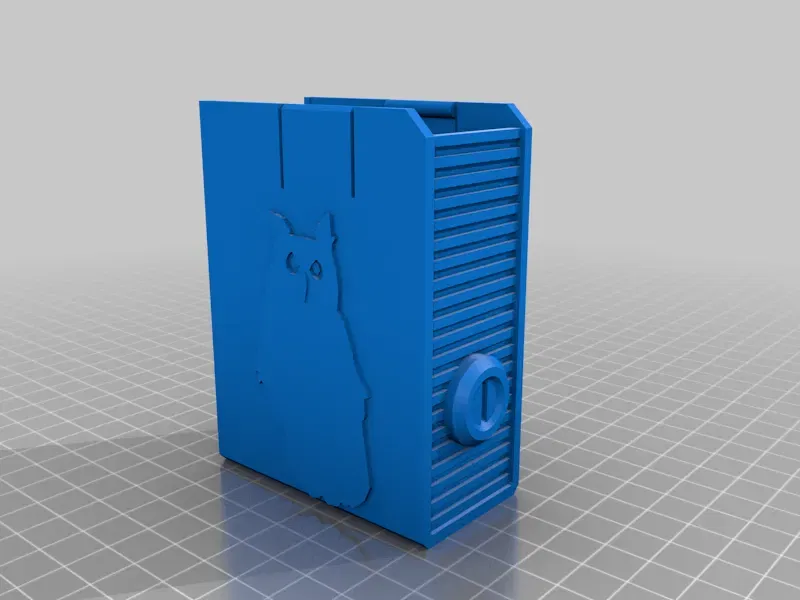

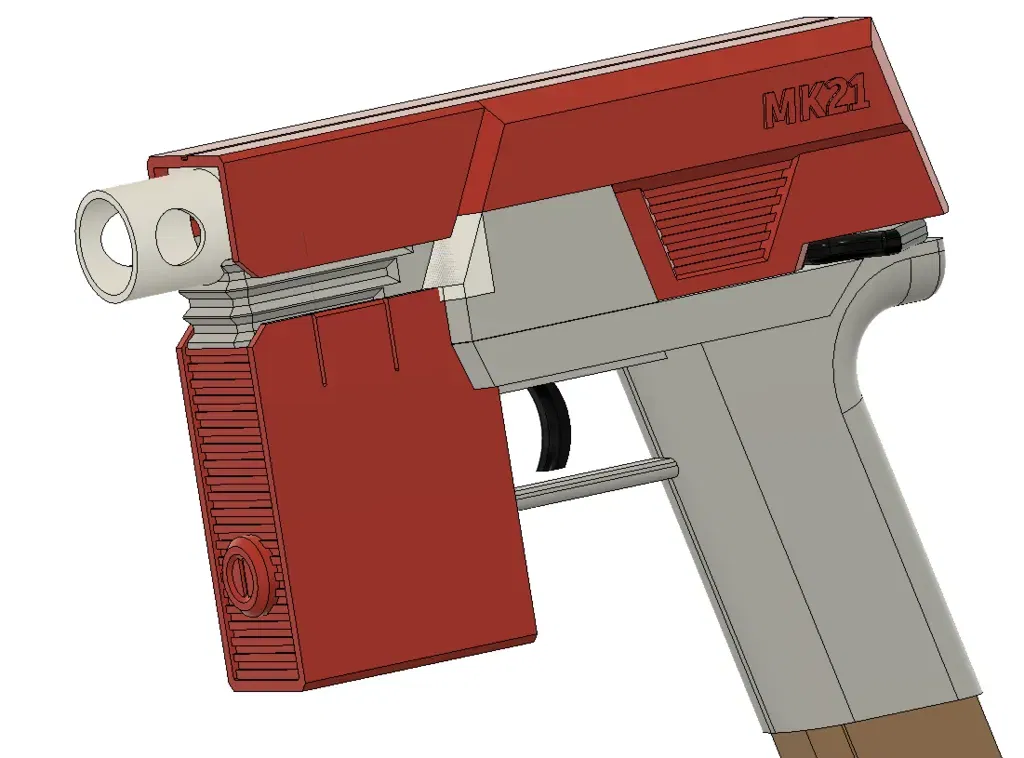

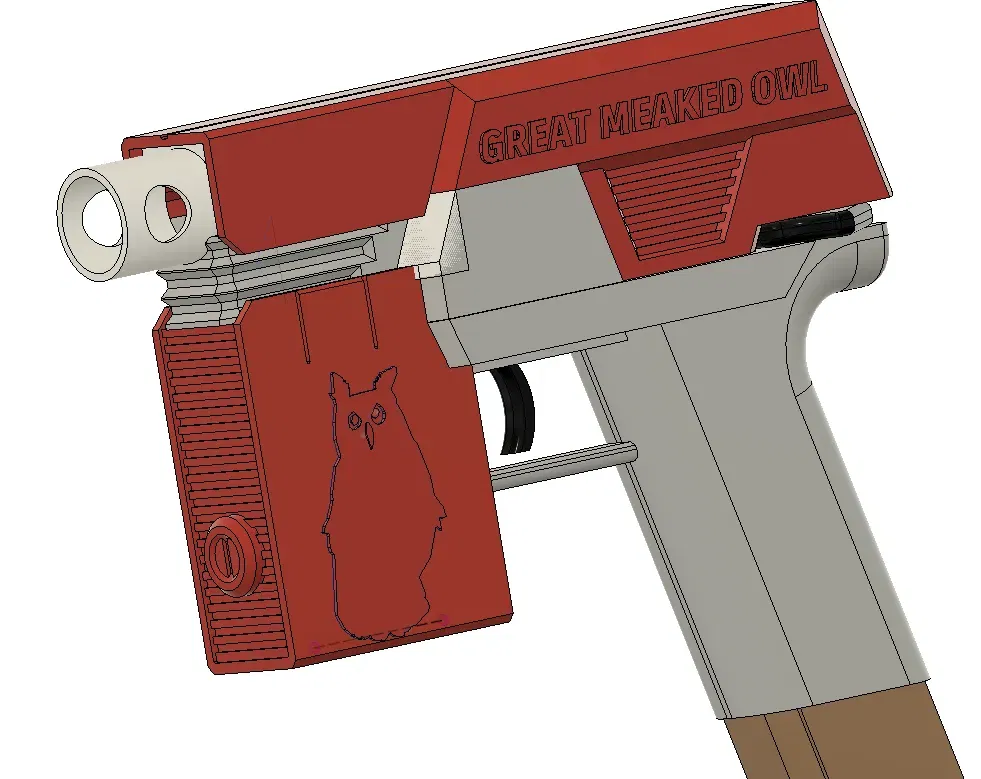

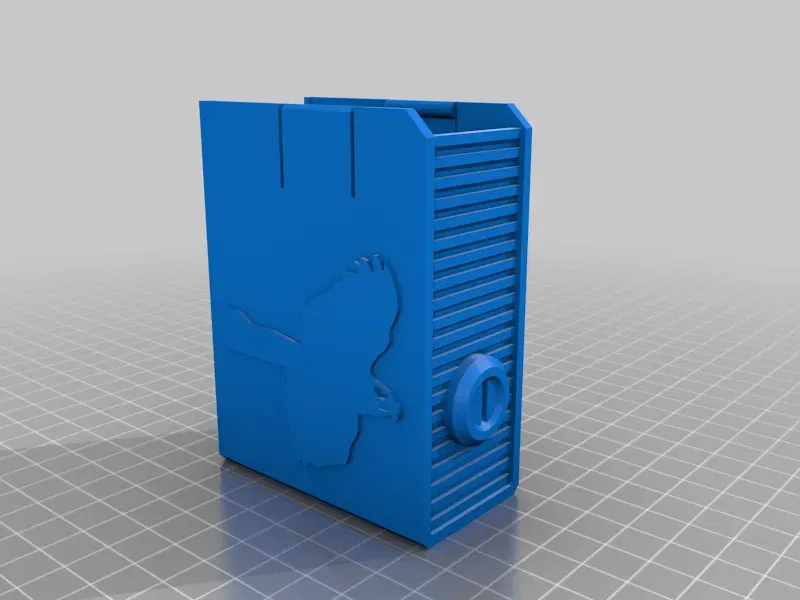

Tóm tắt thay đổi là tôi đã điều chỉnh toàn bộ để trở thành một giai đoạn đơn và nhỏ hơn để phù hợp với giường in 6"^3 của tôi mà không cần tách bất kỳ phần nào. Điều này liên quan đến việc định hướng lại khay pin theo chiều dọc, đó là lý do tại sao hộp lớn nằm ở phía trước. Tôi cũng đã điều chỉnh ngoại hình và sửa một số vấn đề về độ chính xác với magwell/cán cầm và các thành phần cơ khí (chúng quá chặt khi in như đã cung cấp ban đầu). Tôi cũng đã đổi tên thành "Meaker's Hawk" vì diều hâu thường có sải cánh nhỏ hơn và chậm hơn diều hâu, và tôi, Meaker, đã phát hiện ra nó (Ví dụ: Cooper's Hawk).

Nguồn của tôi được bao gồm như là liên kết đến các tệp nguồn gốc ban đầu.

Tôi chưa thử nghiệm điều này với phần cứng điện tử được lắp đặt (các thành phần in thử khô và lò xo), nhưng cũng không thay đổi nó. Tôi đã chuyển sang sử dụng vít ren thô #6 1/2" (ví dụ: Plastite, Drywall, Sheet Metal; M3.5 cũng nên hoạt động) thay vì các chèn ren và bu lông. Các bộ phận bao gồm:

• Flywheel-the-world Flywheel cặp flywheel
• 2x honeybadger motors
• Microswitch
• Xt60 connector (hoặc các đầu nối cho gói của bạn)
• 16/18 gauge stranded wire
• Heat shrink
• Lò xo nén nhỏ (McMaster 9657K266 cho 6)
• Lò xo kéo nhỏ (McMaster 9654K971 cho 12)
• Vít gắn mô tơ M2 (x4/5; tôi đã gặp vấn đề với các lồng in và x4)
• Dầu mỡ an toàn cho nhựa cho các bộ phận chuyển động
• Gói pin Lipo hoặc pin khác phù hợp có khả năng cung cấp 28A liên tục khi đứng yên (Kích thước bên ngoài nên nhỏ hơn: 97x24x39mm; một ít không gian cho dây buộc/cảnh báo nhưng không nhiều), bộ sạc, và tùy chọn cảnh báo

Đang trong quá trình làm vì tôi luôn chọn điều đó. Tôi không thấy có thay đổi quan trọng, các bộ phận khớp với nhau và những bộ phận có thể gặp vấn đề có thể được điều chỉnh dễ dàng sau này.

Cài đặt in

Thương hiệu máy in:

Wanhao

Máy in:

Wanhao Duplicator i3 V1

Độ phân giải:

.24mm

Độ đổ đầy:

20%

Vật liệu: N/A PLA

Ghi chú:

Hỗ trợ từ đế in có thể cần thiết cho độ bám (nó sẽ đi qua lỗ cò và hỗ trợ đủ cho bảo vệ cò), nếu không thì có thể là một ý tưởng tốt để hỗ trợ từ đế ở một số bộ phận nhưng không nên cần thiết. Tôi in ở độ dày 0.24mm với 20% độ đặc tràn trừ khi tôi có thể in các lớp dày hơn (0.2mm sẽ ổn chỉ là chậm hơn) hoặc trừ khi bộ phận cần phải đặc (không có gì ở đây cần thiết một cách nghiêm ngặt, nhưng có thể không gây hại cho các bộ phận nhỏ).
