Blaster Flywheel Meaker Mk16 với thiết kế solenoid

https://www.etsy.com/shop/meakerarms

Cảm ơn bạn đã ủng hộ.

Sau một thời gian dài hơn tôi dự định, tôi rất vui mừng được giới thiệu:

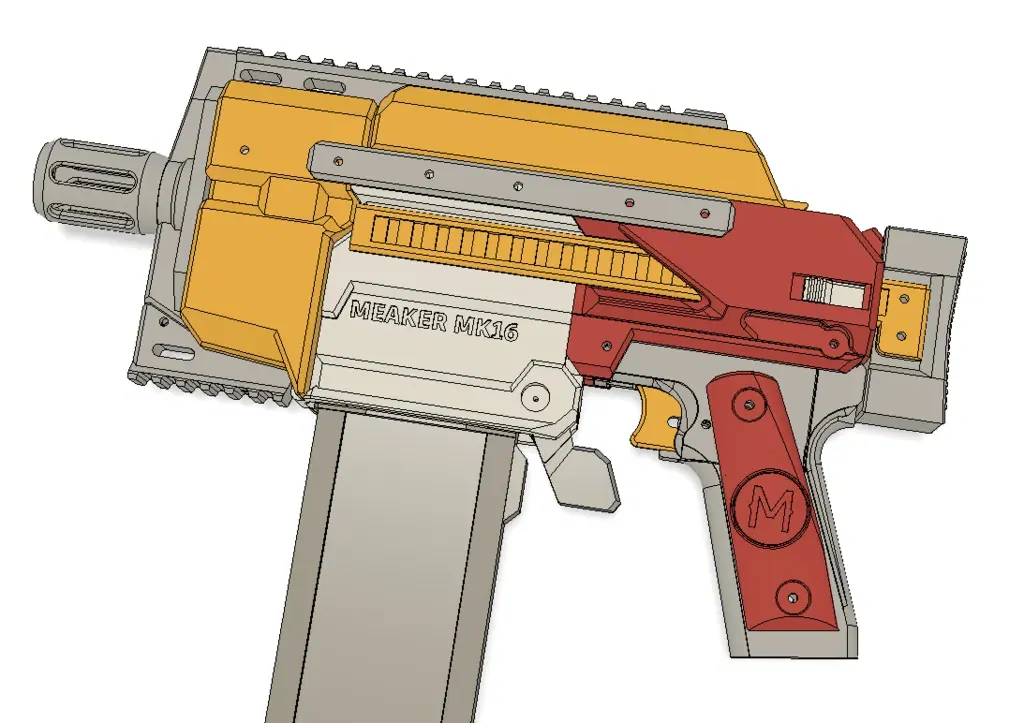

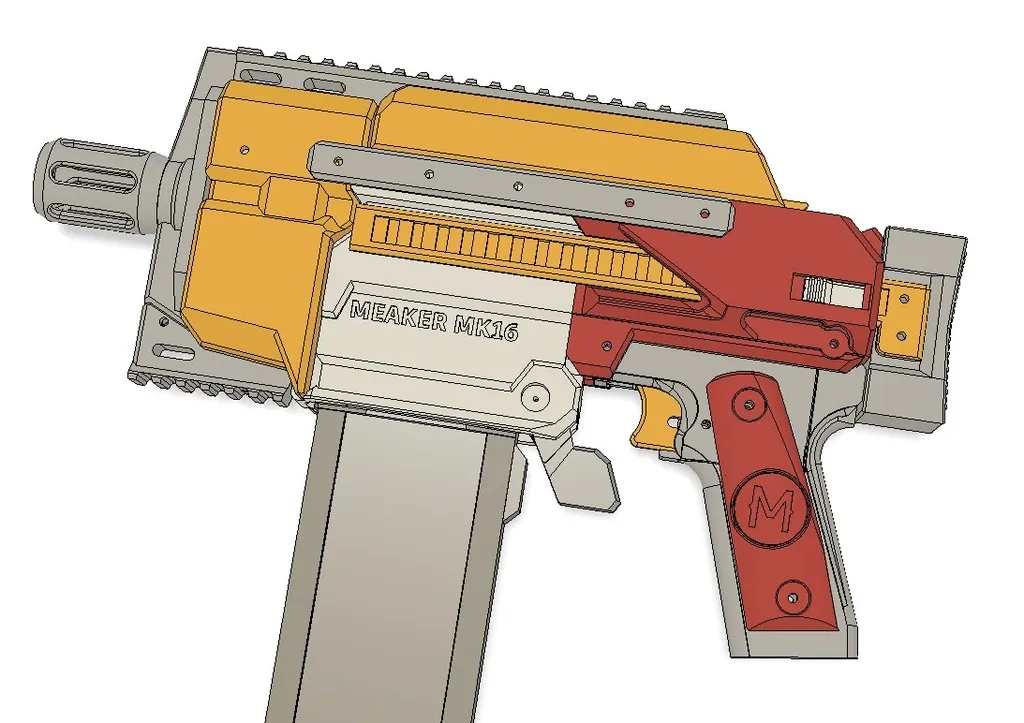

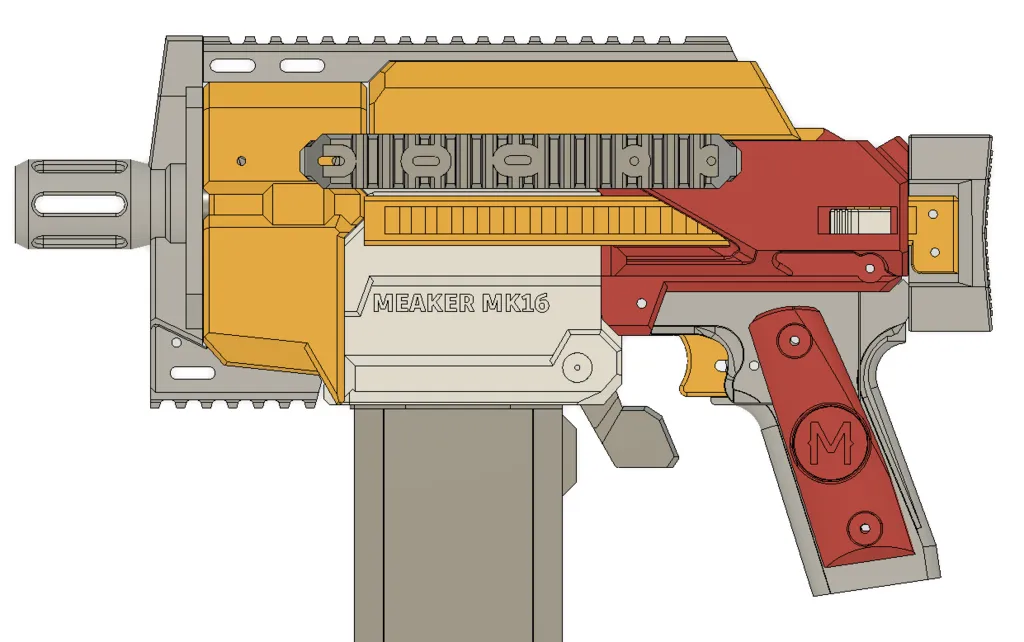

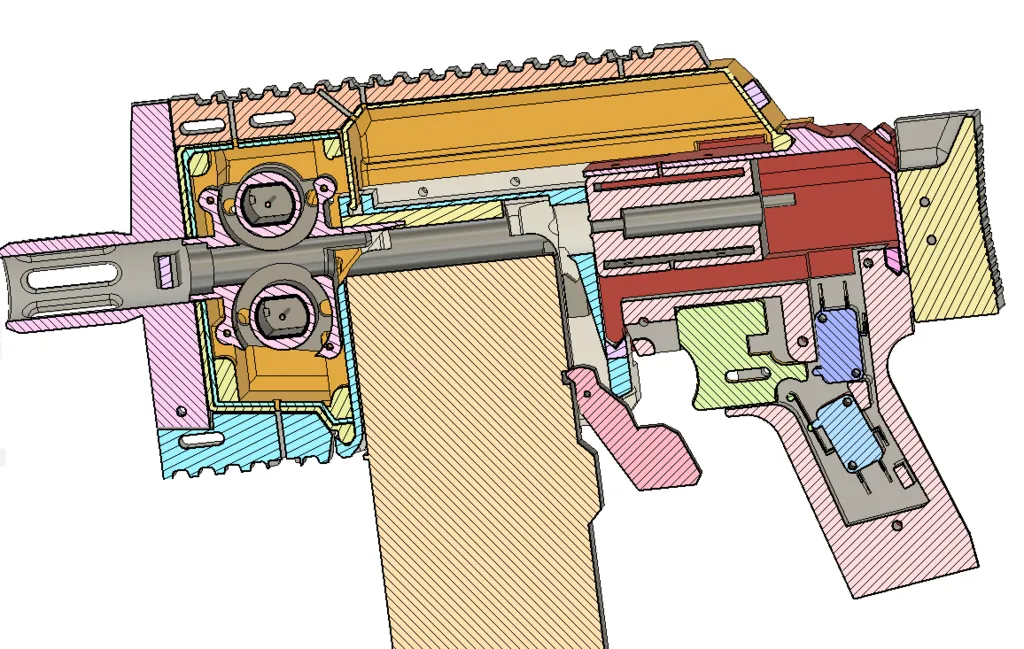

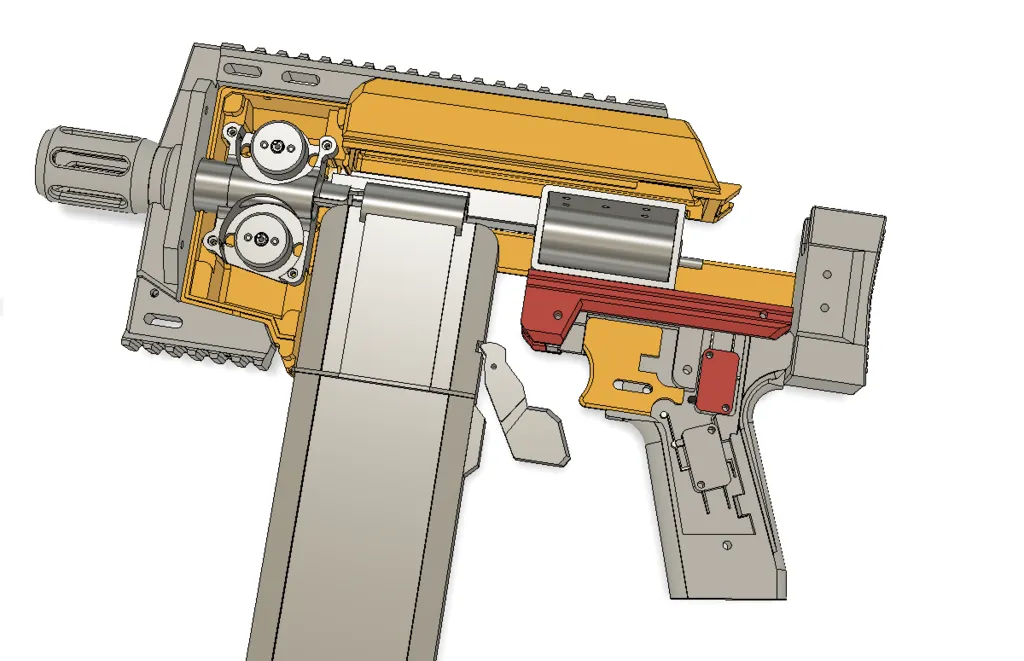

Meaker Mk16 Flywheel Blaster

Một khẩu súng nhỏ/trung bình sử dụng bánh đà điều khiển bằng solenoid với một báng súng tích hợp và khay pin rộng rãi.

Các bản cập nhật và cải tiến dự kiến sẽ có trong tương lai, nhưng các bộ phận cơ bản (magwell, tay cầm, vỏ solenoid, báng súng, phía trước) đã được thử nghiệm và hoạt động như mong đợi. Phiên bản hiện tại được thiết lập cho chế độ bán tự động 'thủ công' với hai công tắc, nhưng đối với những người biết cách vận hành solenoid với một công tắc, thiết lập hiện tại nên hoạt động và cung cấp tùy chọn.

Bạn sẽ tự lo cho việc lắp ráp tại thời điểm này.

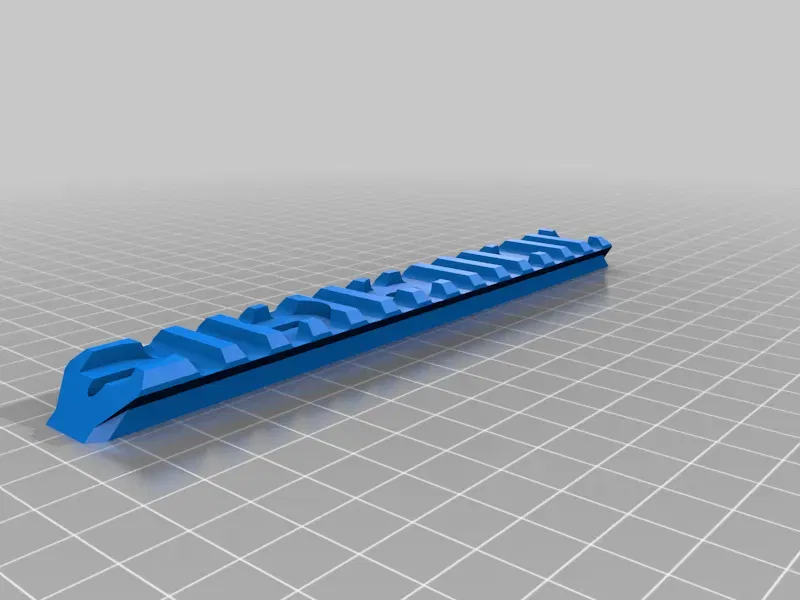

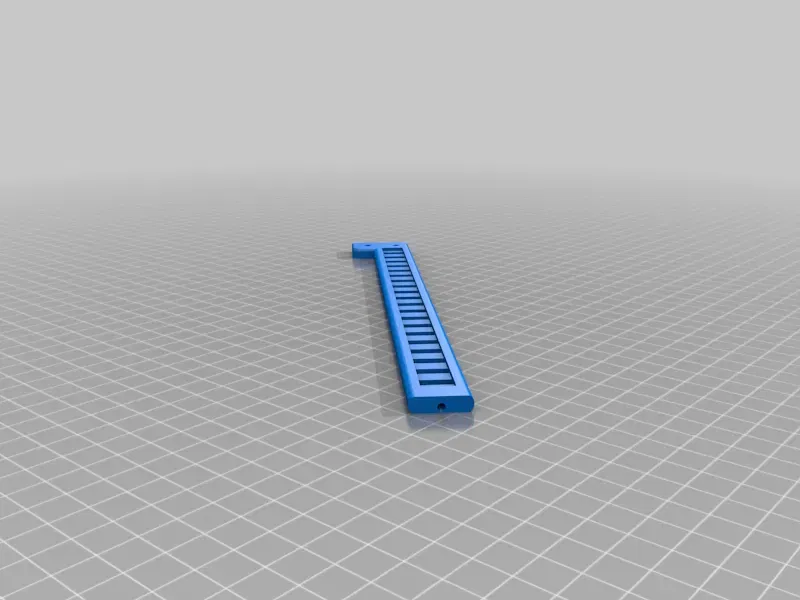

Các bộ phận Talon đã được thêm vào - chúng chưa được thử nghiệm nên bạn hãy tự chịu rủi ro nhưng chỉ thay thế khay pin, magwell, nút thả đạn, và thanh pic trên cùng.

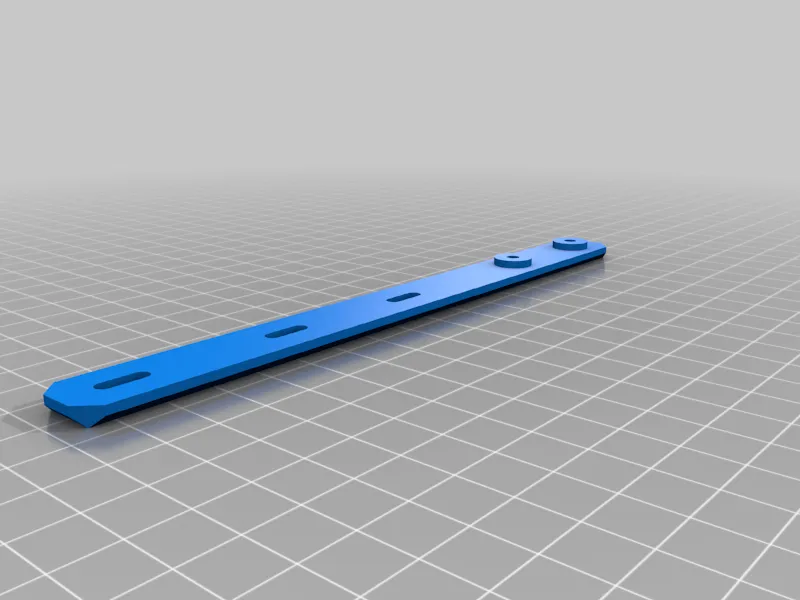

Các thanh khung A hoặc B giữ mọi thứ lại với nhau. Bạn có thể cần thử nghiệm xem cái nào là cái nào; một cái bị lệch một vài mm về phía sau để cố gắng giữ mọi thứ lại với nhau chặt chẽ hơn; cái còn lại thì không.

Phần cứng bổ sung cần thiết:

• Solenoid 35mm 12vDC, tương tự như cái này nhưng có sẵn rộng rãi trên ebay/amazon/etc. và có vẻ như là cùng một đơn vị ở mọi nơi. Vít để giữ nó, nếu tôi nhớ không nhầm là M5 nhưng tôi cần xác minh lại.
• 2 động cơ flywheel mà bạn chọn từ Outofdarts và các nơi khác.
• 2 công tắc vi mô kiểu omron microswitches mà bạn chọn (tôi sử dụng các bản sao trên 20v với động cơ Fang mà không gặp vấn đề gì) - một cái có cần gạt, một cái có nút bấm. Nếu bạn chỉ có những cái có cần gạt, bạn có thể tháo cần gạt cho cái cần phải là nút bấm. Bạn sẽ cần phải nghĩ ra một cần gạt cho cái còn lại, nhưng thực sự chỉ là một mảnh thép phẳng uốn cong.
• Một lồng flywheel mà bạn chọn; nên là stryfoid và đã được kiểm tra với OFP gen 1 và 2. Vấn đề đã biết với phần trước này và Ultracage, tôi đang xem xét các tùy chọn ở đó nhưng vì phần trước có thể tháo ra nên không nên là vấn đề lớn về sau.

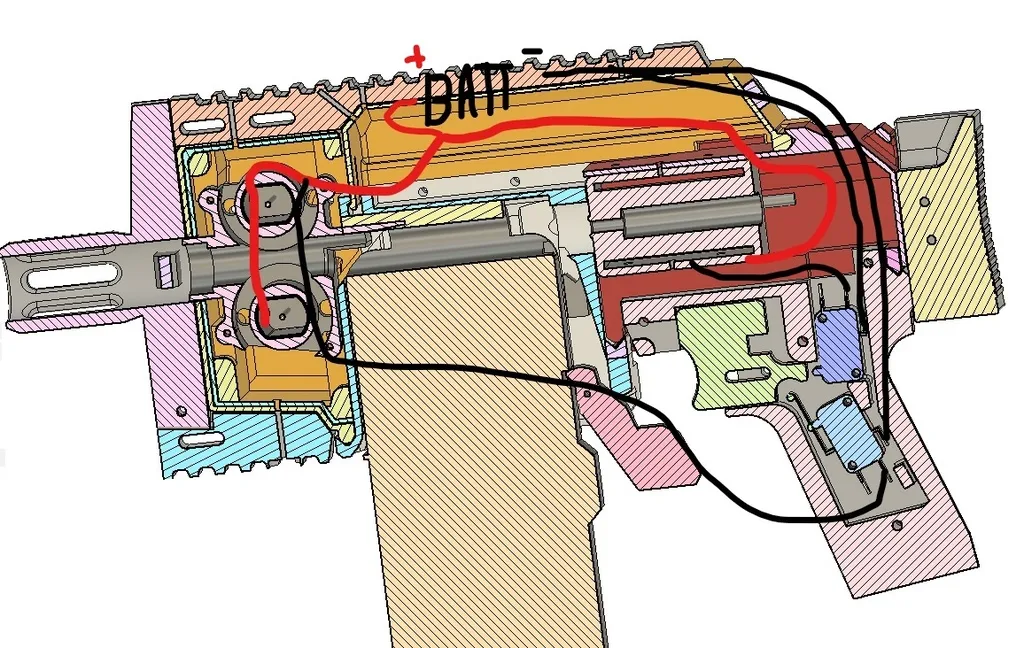

• Dây điện/XT60's/suống/ắc quy/v.v. phổ biến trong các bản xây dựng flywheel
• #6x1/2" vít plastite; có thể thay thế bằng vít kim loại tấm. Tôi quên không biết liệu tôi có sử dụng vít 1" trong bản xây dựng này như tôi đã làm trong mk18.
• Dây cao su cho việc thả băng
• Lò xo nhỏ cho các kẹp cổ phiếu
• Các mảnh filament để sử dụng làm trục cho các kẹp cổ phiếu và thả băng
• ~2-4 vòng từ lò xo chính của retaliator (để đặt ở phía sau của solenoid và giúp đẩy chu kỳ trở lại của nó đúng cách)
• Bạn cũng có thể cần một chân đẩy ở cuối của solenoid, tôi sẽ hỏi FTW xem tôi có thể sử dụng cái mà họ thiết kế không.

Cảm ơn đặc biệt thêm tới người dùng r/nerf:

/u/Mrheathpants vì thiết kế cổ phiếu và phản hồi chung /u/thejesusfreak/Flywheel The World vì đã phát triển súng bắn điều khiển bằng solenoid và hỗ trợ tìm ra giải pháp. Cũng vì "mảnh đầu pusher 5mm" sẽ giúp ích cho solenoid của bạn. /u/Lukekobojobo (Tantumbull trên Nerfhaven) vì đã vẽ lên một mô hình solenoid tốt hơn nhiều so với tôi. /u/kuryaka vì đã cung cấp các bộ phận tùy chọn cho cò rộng và nòng ngắn. /u/ka-dargo vì đã hào phóng cung cấp các bộ phận mà hy vọng sẽ được đưa vào phiên bản nâng cao của súng bắn này.

Cài đặt In

Thương hiệu máy in:

Wanhao

Máy in:

Wanhao Duplicator i3 V1

Độ phân giải:

2.0-2.8mm

Tỉ lệ lấp đầy:

20%

Vật liệu: NA Tested in PLA

NA

Ghi chú:

Khuyến nghị sử dụng vỏ 1.2-2.4mm (3-6). Đừng bận tâm với tỉ lệ lấp đầy hơn 20% trừ khi bạn đang in đặc, tôi không nhận thấy phần nào của cái này cần phải đặc cả.

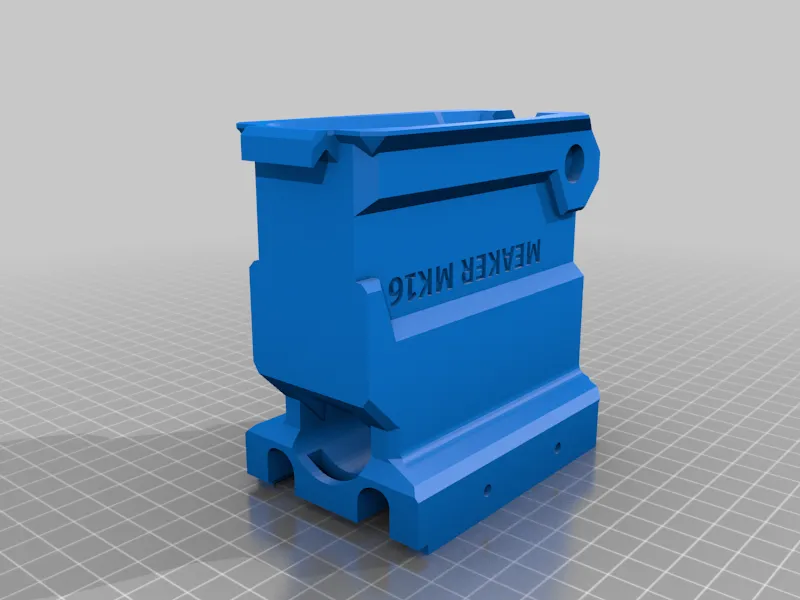

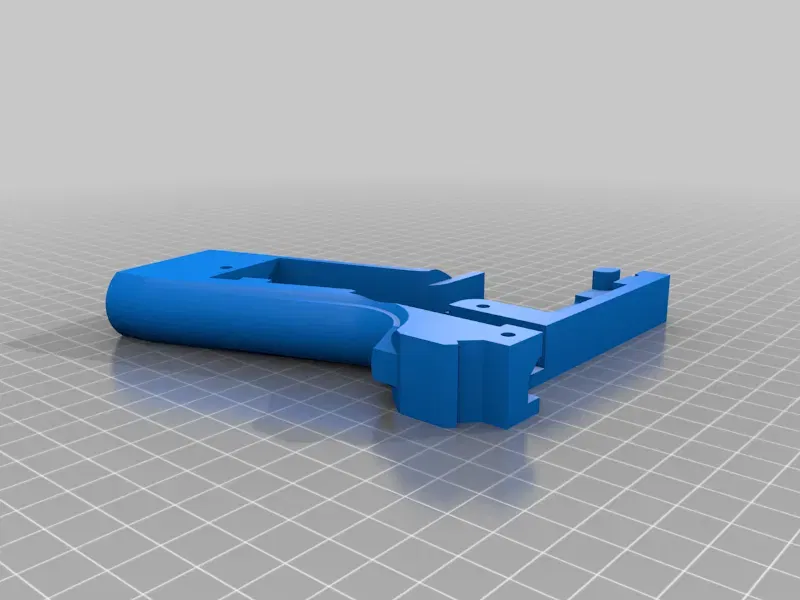

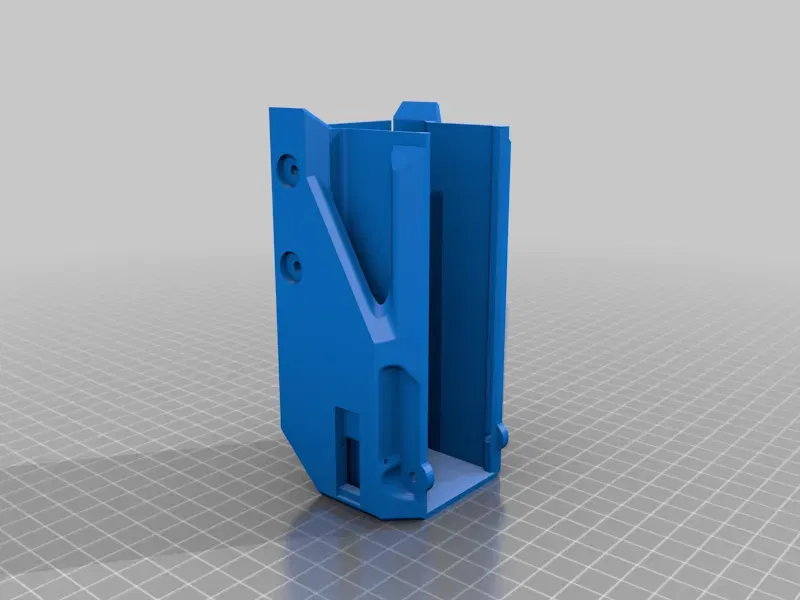

Hỗ trợ không cần thiết trong hầu hết các trường hợp, nhưng được khuyến nghị cho khay pin, tay cầm và có thể là các mảnh lồng flywheel phía trước. Magwell nên được in ngược lại với hỗ trợ từ đế.
