Bản vẽ CAD EnderXY (Không chính thức)

Tham gia cộng đồng EnderXY trên Reddit:

https://www.reddit.com/r/EnderXY/

Đăng tải: Ngày 4 tháng 11 năm 2023

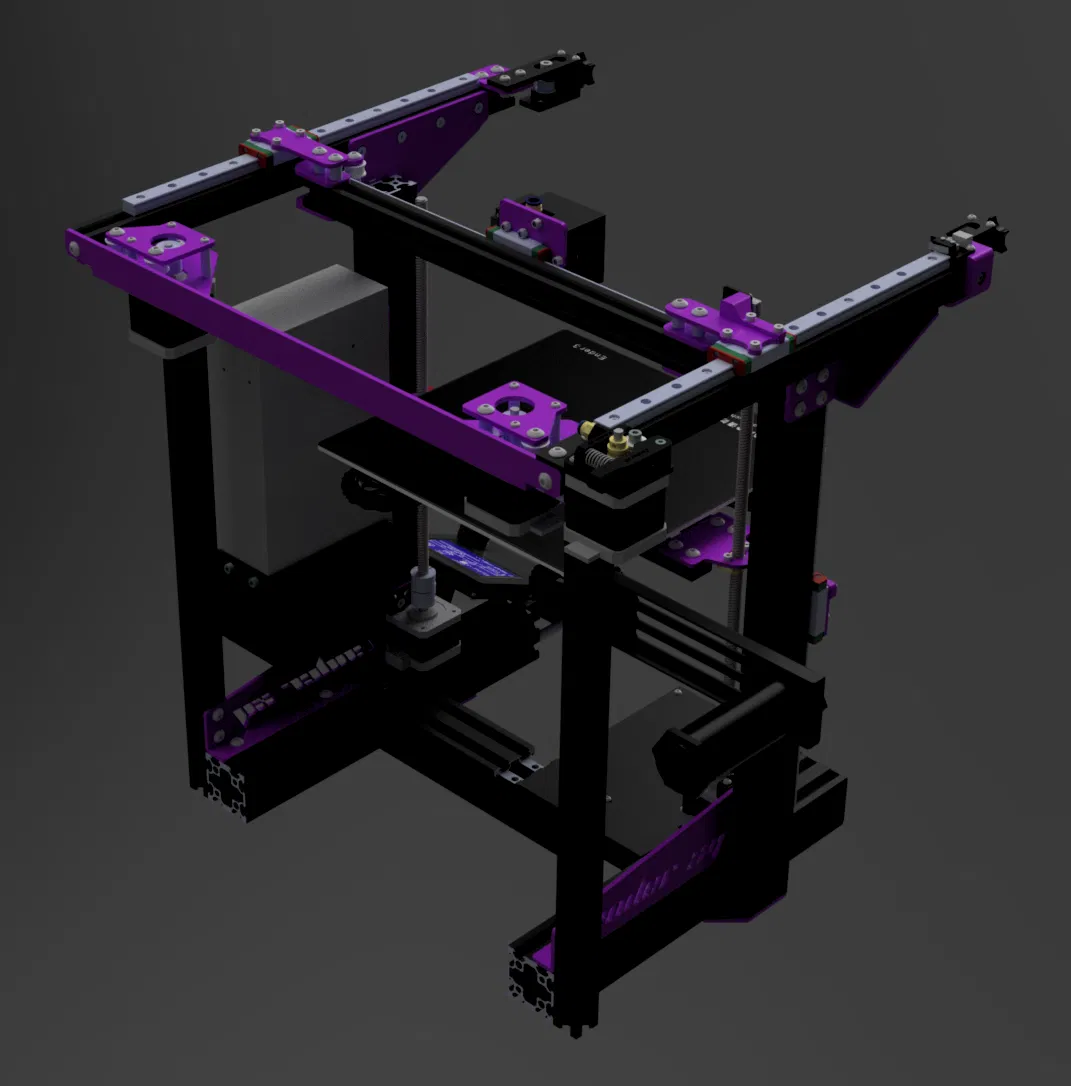

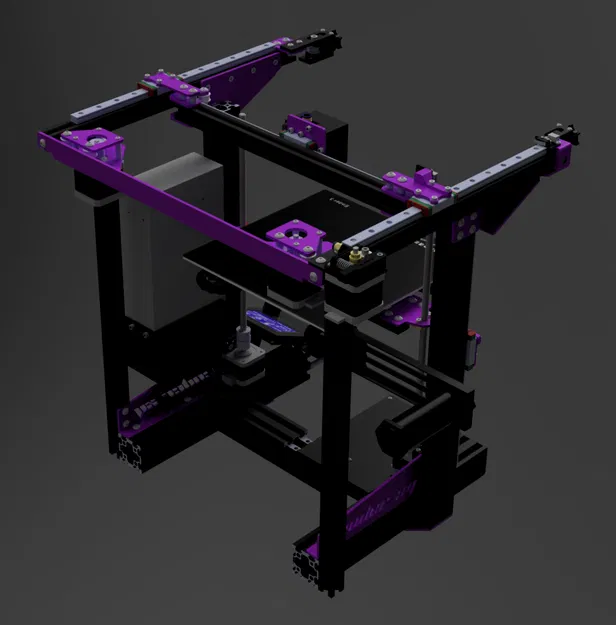

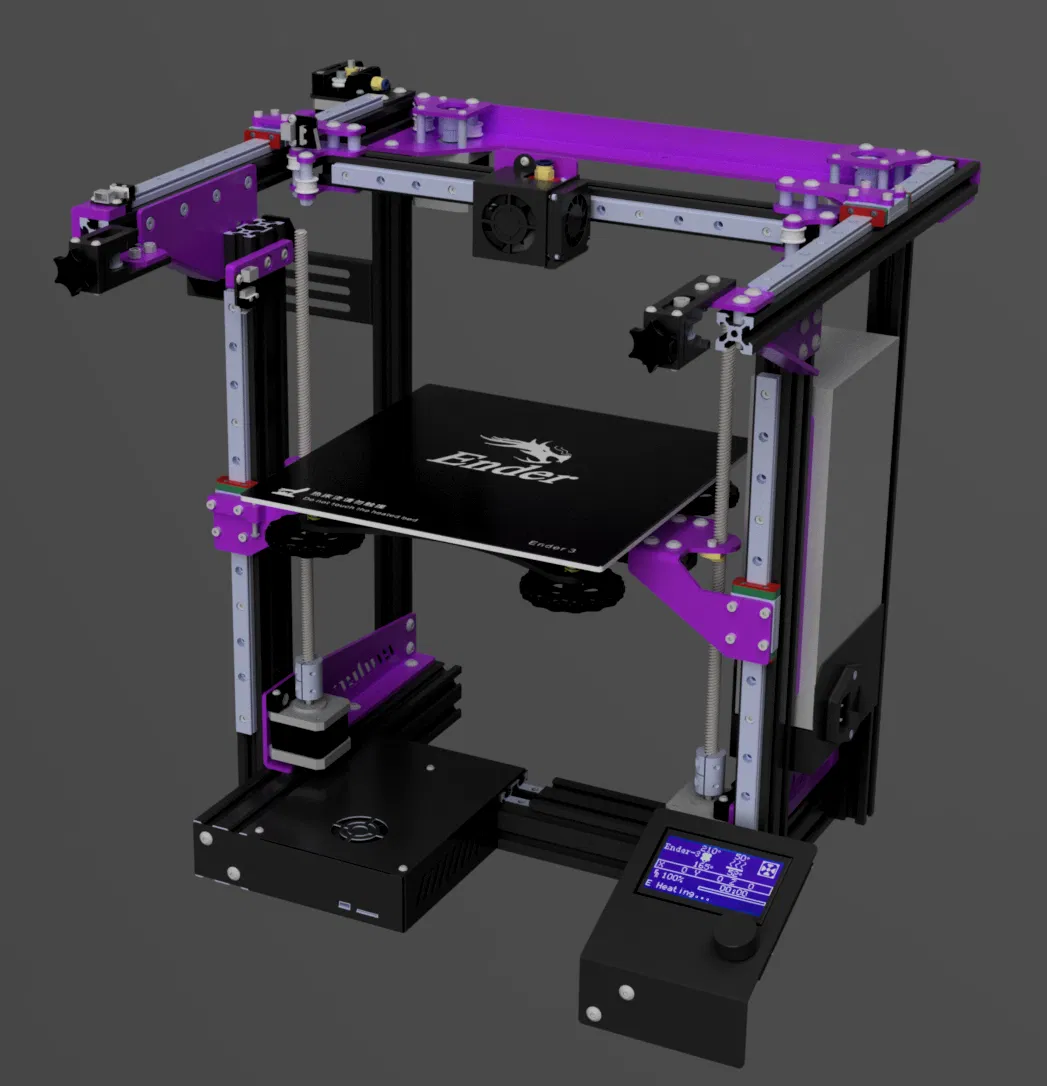

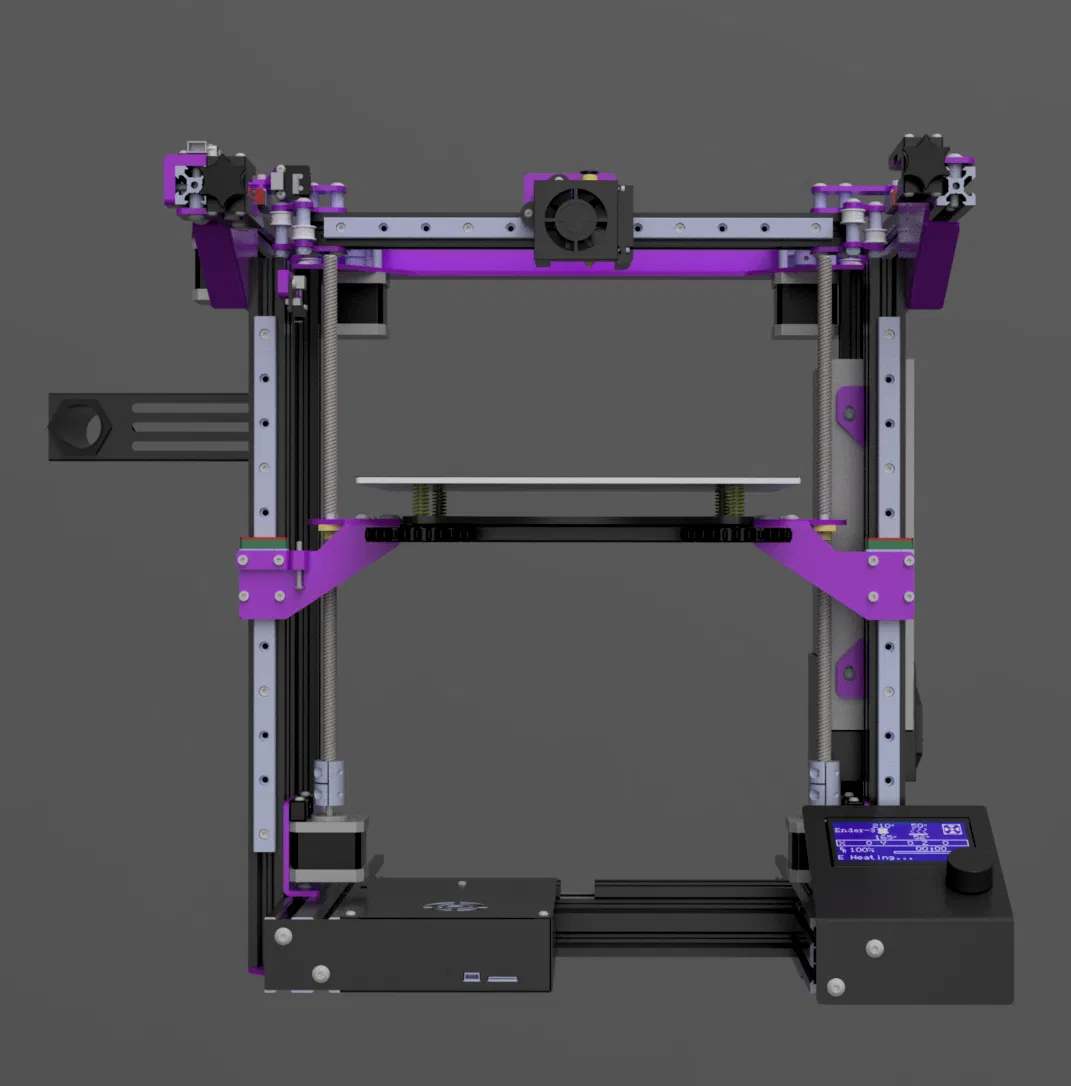

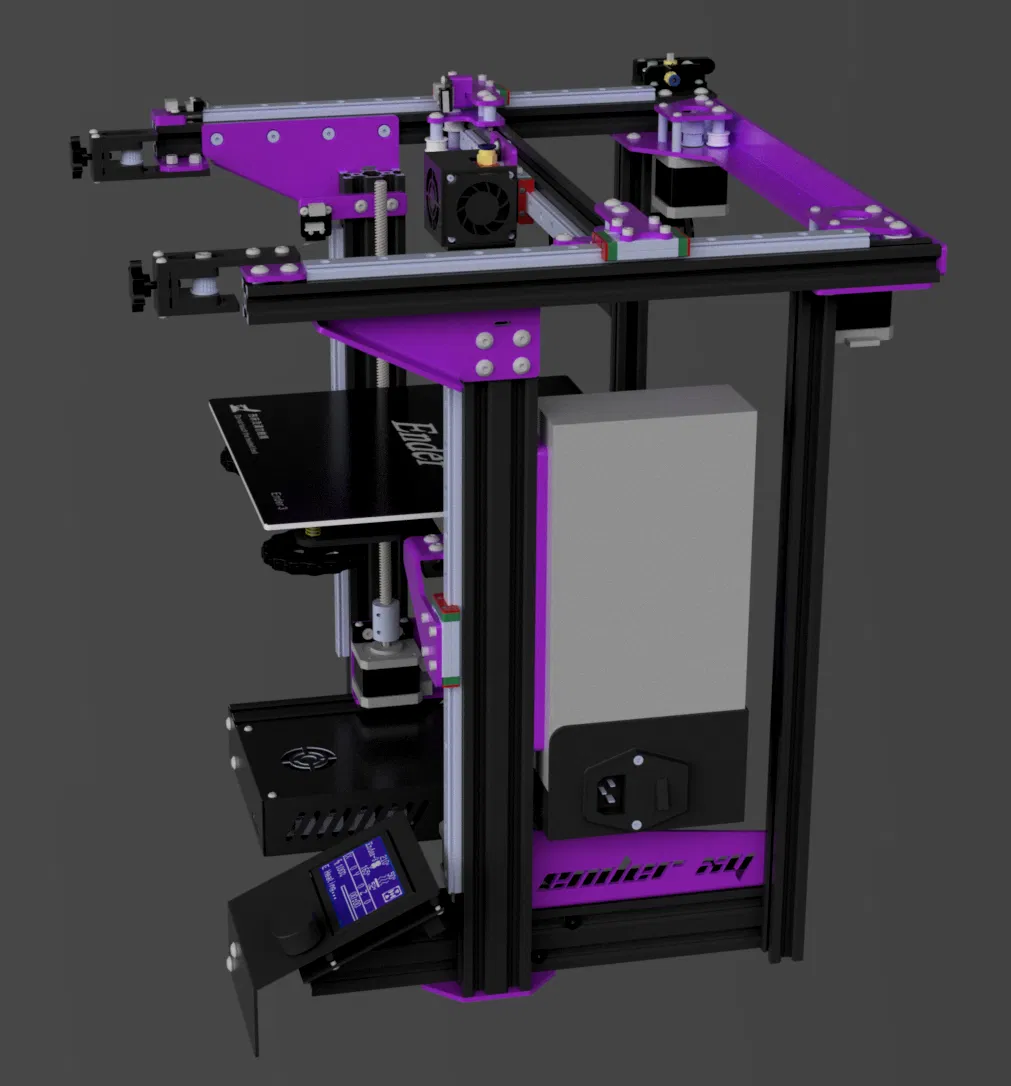

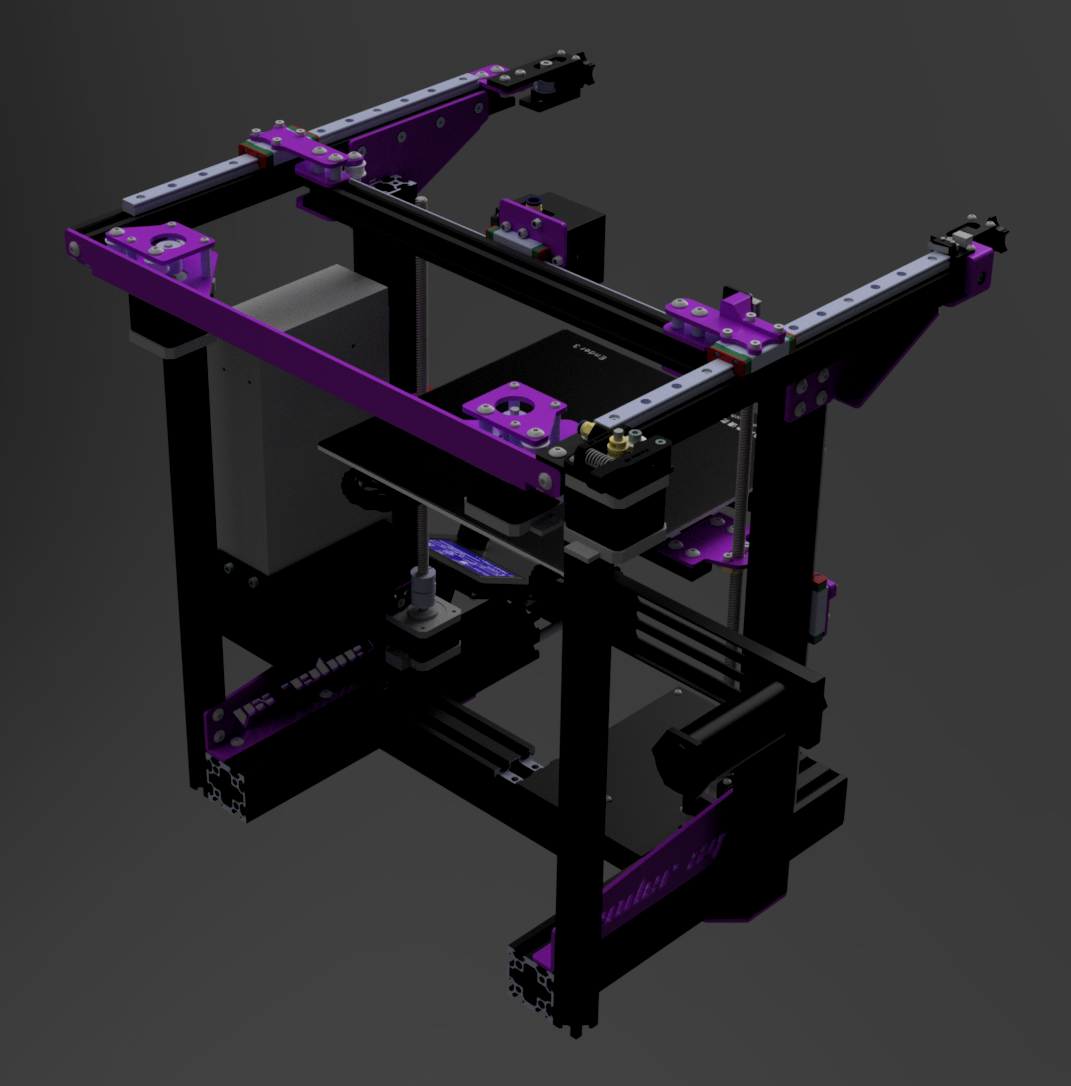

Bản vẽ CAD kỹ thuật đảo ngược cho EnderXY. Máy in đã được tháo rời và từng bộ phận được đo đạc, in thử để so sánh độ chính xác cao nhất, mặc dù sẽ không chính xác 100% vì tôi không có bản CAD gốc.

Thứ duy nhất tôi không thêm vào là các đai ốc lò xo.

Nếu bạn phát hiện lỗi nào, vui lòng cho tôi biết để tôi có thể đo đạc/in lại bộ phận đó và xác minh.

Chỉnh sửa: Tấm lưng để gắn hotend dường như chỉ đúng cho lô đầu tiên.

Cập nhật v1.0.03:

• Đã thêm 2 ốc vít bị thiếu.
• Đã sửa lỗi nhỏ về vị trí bed.

Cập nhật v1.0.08:

• Đã thêm 4 ốc vít bị thiếu.
• Đã sửa lỗi nhỏ về căn chỉnh trục Z trên trục vít me (lead screws).
• Đã làm lại các giá đỡ động cơ Z để khớp với của EnderXY.

Cập nhật v1.0.10:

• Đã sửa lỗ bị lệch trên “Thanh giằng trên phía sau”.
• Đã sửa phép đo trên “Thanh giằng trên phía sau”.

Cập nhật v1.0.11:

• Đã sửa lỗ bị lệch trên “Thanh giằng trên phía sau”.

Cập nhật v1.0.17:

• Đã sửa chiều dài trục vít me (lead screws) (hiện là 290mm).
• _Đã sửa phép đo nhỏ trên các lỗ của
