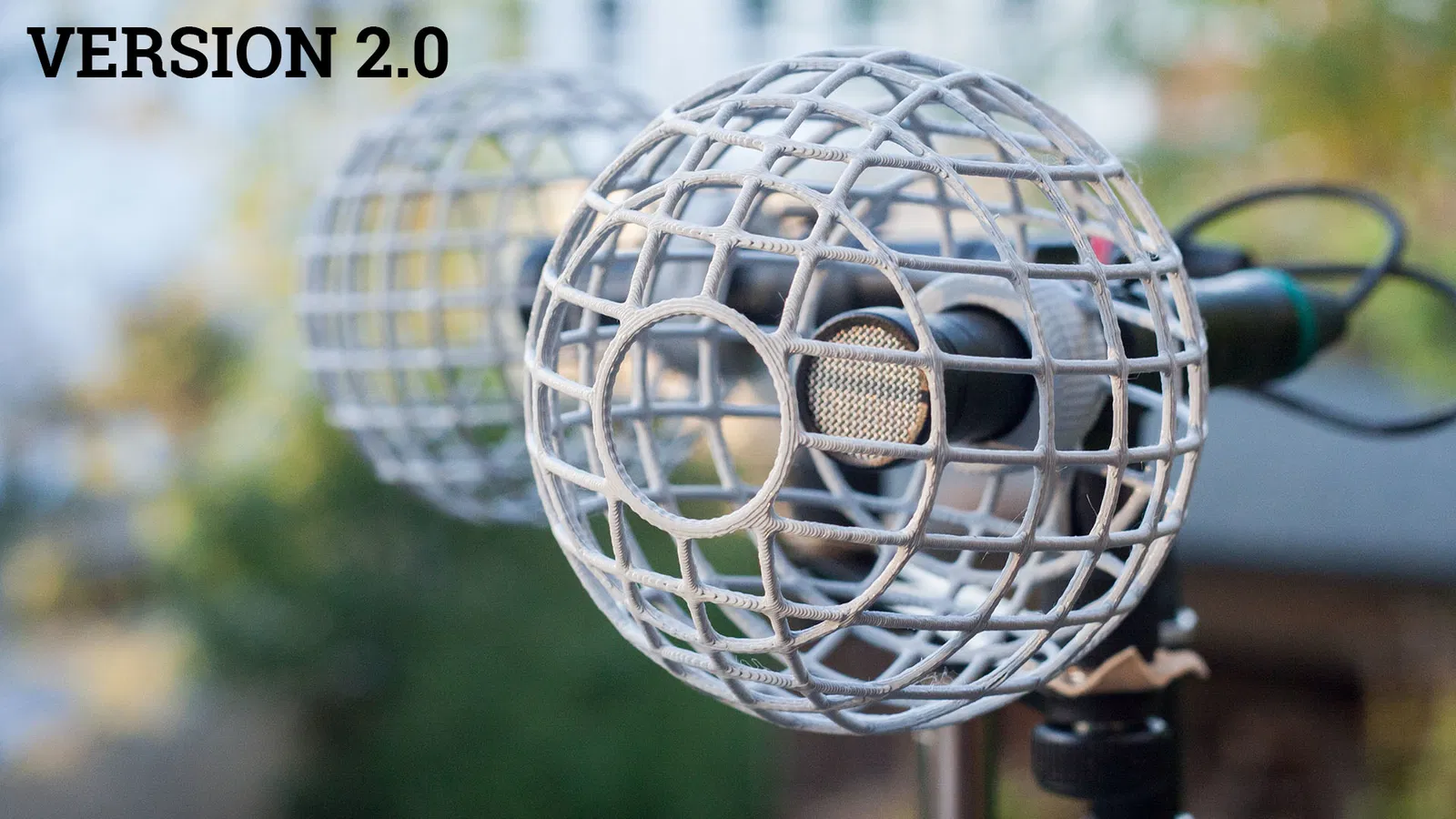

Vỏ chống gió cho micro Oktava MK-012

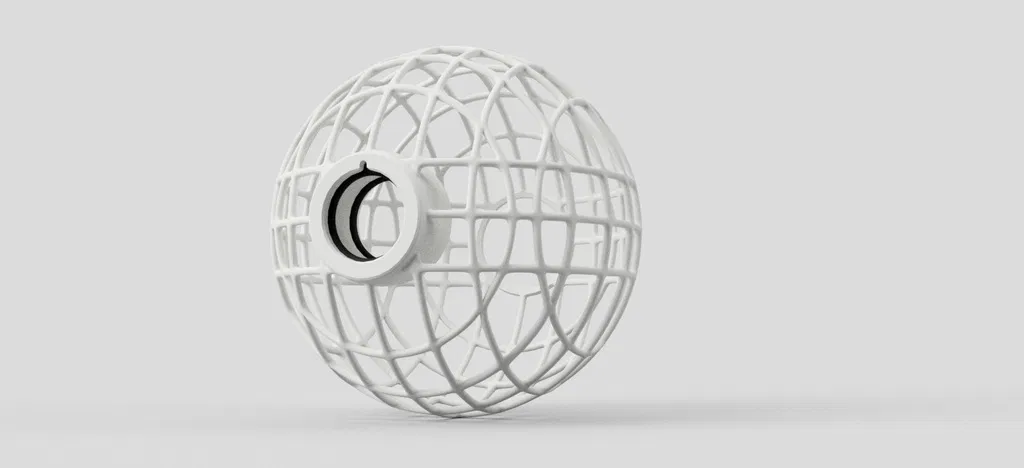

Đây là vỏ chống gió (blimp) có thể in 3D, được thiết kế đặc biệt cho micro condenser khẩu độ nhỏ Oktava MK-012. Bản in bao gồm các rãnh cho vòng đệm cao su để chống rung và chống trượt, cùng tùy chọn phiên bản có hoặc không có cấu trúc hỗ trợ. Mô hình được phát hành theo giấy phép CC0/miền công cộng, khuyến khích mọi người tùy chỉnh và chia sẻ kinh nghiệm.
Mô tả
các bộ phận bổ sung
1) vòng đệm cao su (o-rings)
Ngoài bộ phận in, bạn cần thêm hai vòng đệm cao su với thông số sau:
đường kính ngoài = 26mm
đường kính trong = 20mm
độ dày = 3mm

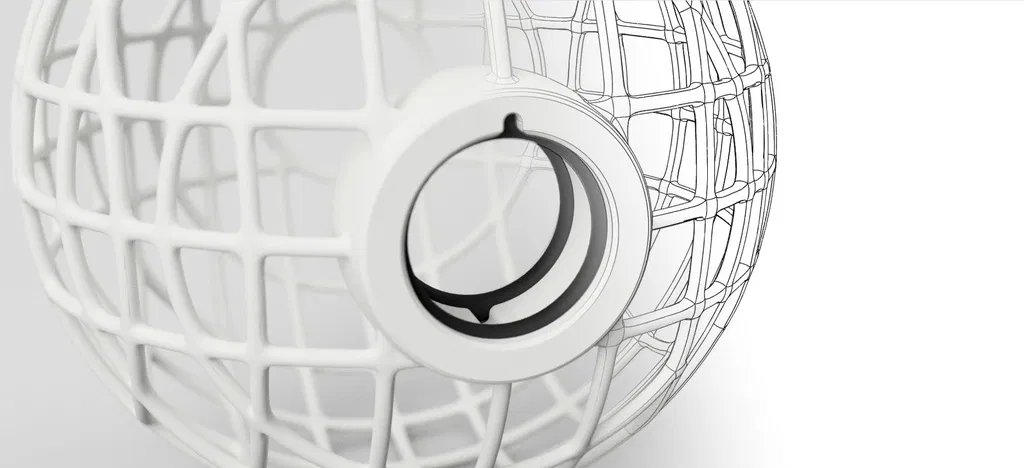

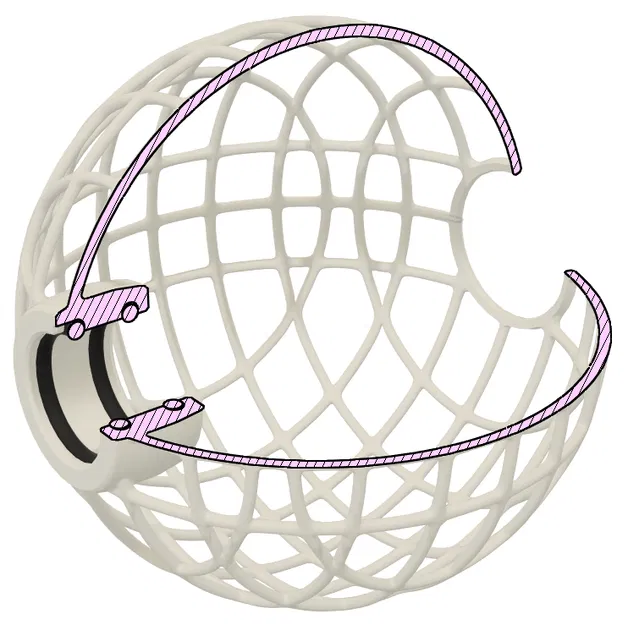

Các vòng đệm này sẽ được gắn vào các rãnh đã in sẵn, giúp chống trượt và chống rung lắc.
2) Lông gió / Vỏ bọc chống gió (fur / windjammer)
Bạn cũng cần một loại vỏ bọc chống gió. Loại của tôi là của Rycote. Họ làm loại rất đẹp dù giá hơi đắt: https://www.thomann.de/de/rycote_baby_ball_gag_windjammer.htm . Lý tưởng nhất là vỏ bọc chống gió của bạn có thể làm chậm gió trong khi vẫn trong suốt về mặt âm thanh.
các phiên bản

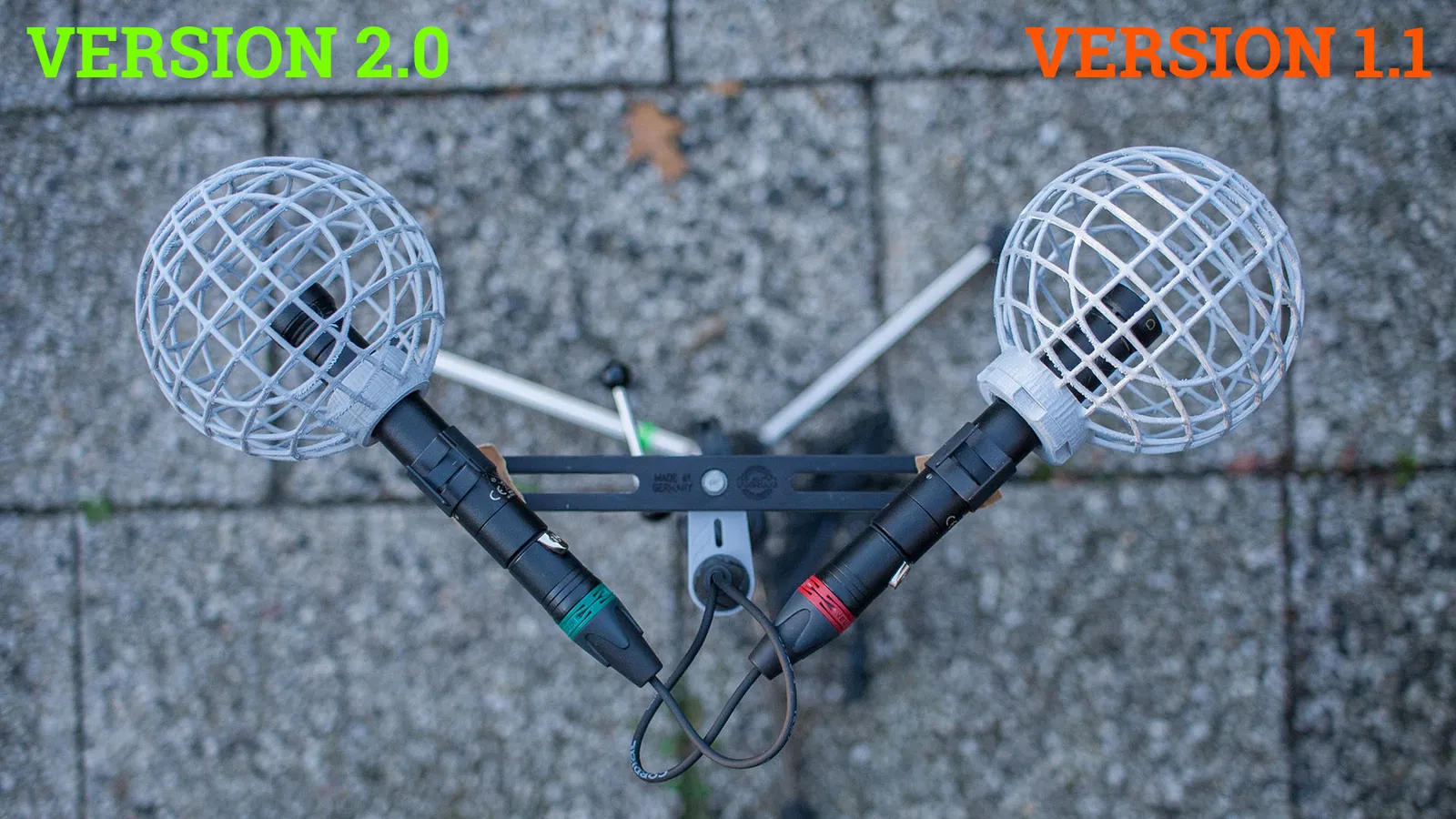

Tôi đã bao gồm hai phiên bản. Một phiên bản không có bất kỳ cấu trúc hỗ trợ nào và một phiên bản có hai cấu trúc hỗ trợ một lớp, giúp cải thiện độ chính xác của các rãnh vòng đệm. Nếu bạn chọn phiên bản có cấu trúc hỗ trợ tối thiểu, bạn sẽ phải loại bỏ chúng sau khi in. Tôi làm điều này trong vài giây bằng dao vát mép.
giấy phép
Tôi phát hành cái này dưới dạng CC0 / miền công cộng. Bạn có thể làm bất cứ điều gì bạn muốn với nó và chúc vui vẻ. Tôi muốn nghe về trải nghiệm của bạn. Và có lẽ bạn có một vài ý tưởng để cải thiện thiết kế? Hãy chia sẻ và cho tôi biết! =)
thông tin thêm
Bạn có thể đọc về sự phát triển trước đây của dự án này tại https://jwsoundgroup.net/index.php?/topic/34162-3d-printed-blimp/ .
Cài đặt in
- Máy in: Kodama Trinus
- Rafts: Không
- Supports: Không
- Độ phân giải: 0.2
- Infill: 25%
- Thương hiệu sợi nhựa: DAS FILAMENT
- Màu sợi nhựa: Xám
- Chất liệu sợi nhựa: PLA
Lưu ý:

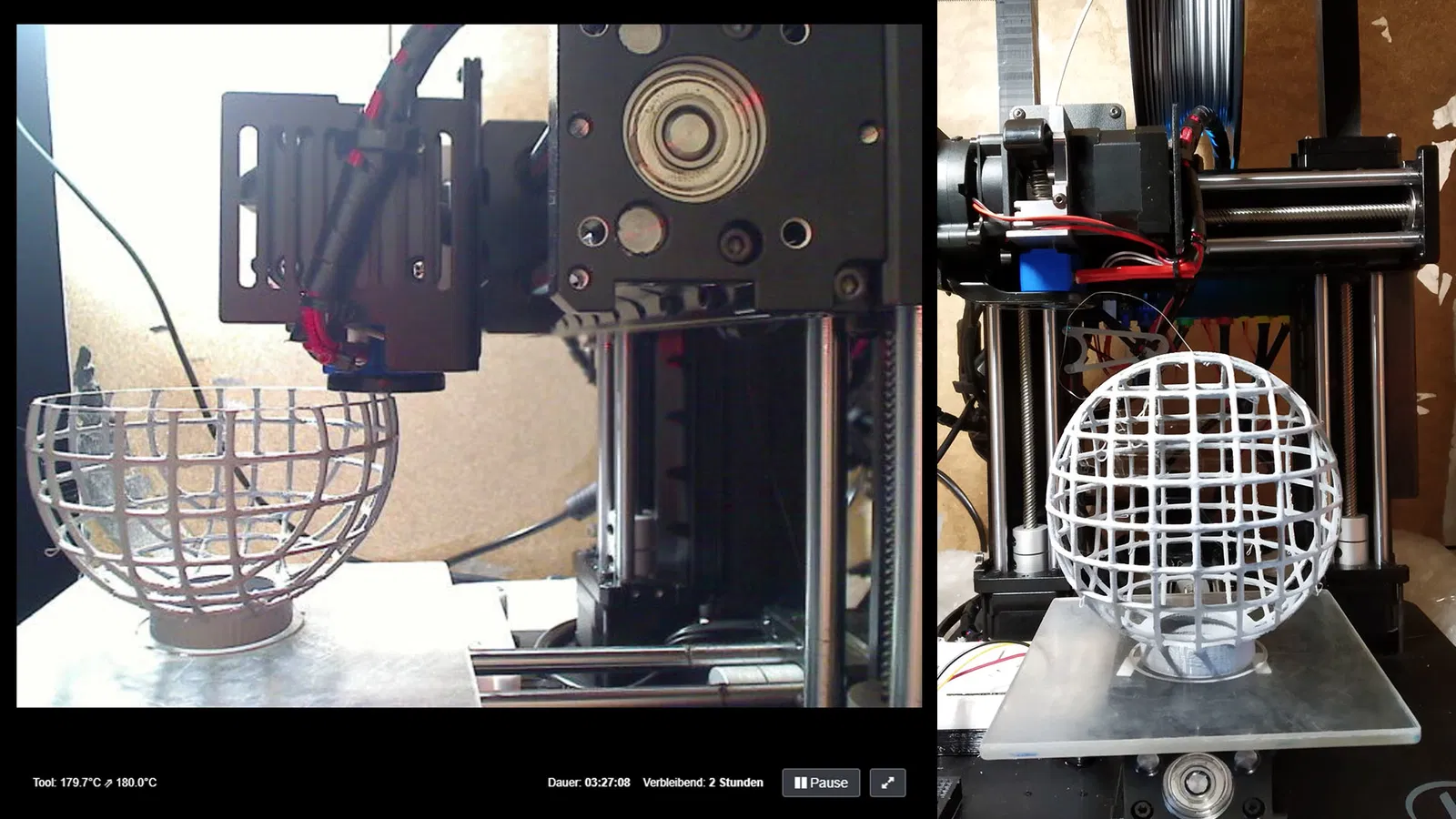

In với ngàm micro hướng xuống dưới. Một vành ngoài 10mm có thể là một ý tưởng hay để cố định bản in trên khay in.
Tôi in cái này bằng PLA vì mô hình sử dụng nhiều tính năng bridging và các phần nhô ra dốc. Sử dụng nhiệt độ thấp nhất có thể cho phép vật liệu nguội nhanh chóng.
Tôi in ở 180°C với tốc độ 40mm/s, chiều cao lớp 0.2mm và không có khay in nóng. Khay in của tôi là một tấm kính có dán một tấm PEI lên trên. Thời gian in của tôi khoảng 6 tiếng.
Sau khi in

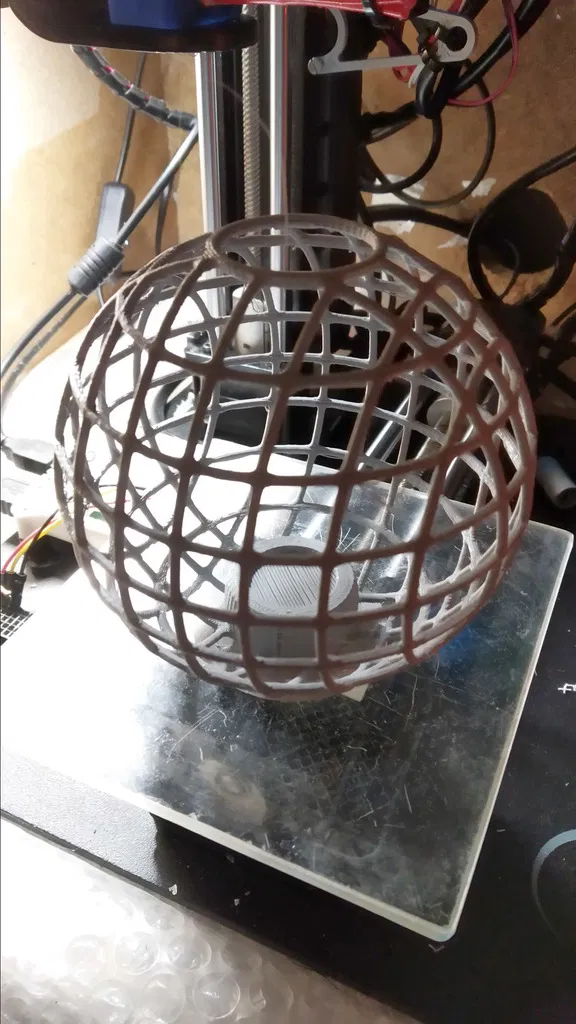

Sau khi in, một số sợi nhựa có thể bị rủ xuống. Tôi cắt chúng bằng dao vát mép.
Để bản in hoạt động, nó không cần phải đẹp mắt mà chỉ cần có khoảng trống xung quanh viên nang.
Cập nhật, 31.01.2023
Đã thêm file STEP để dễ dàng chỉnh sửa hơn.
