KLP1-Bone | Sửa Puly Dây Curoa Song Song

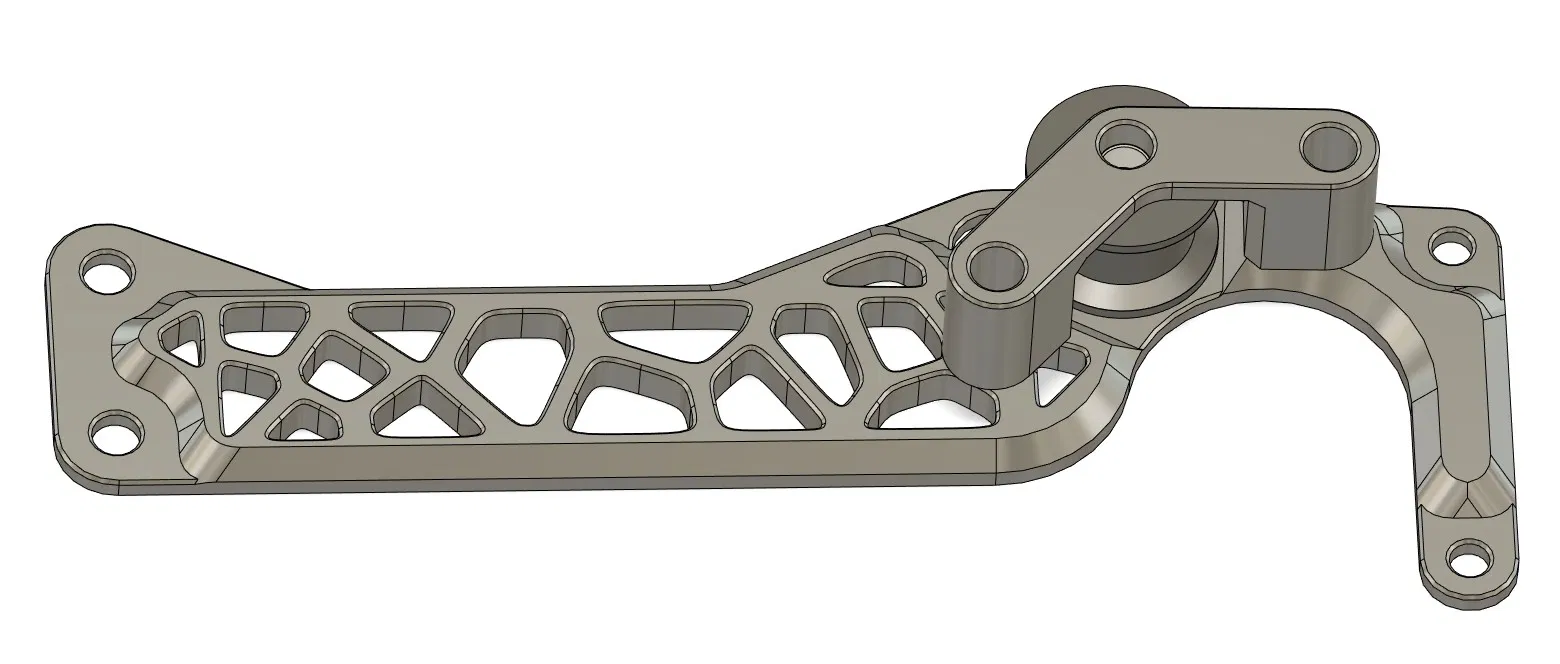

Lúc tui mới tậu con KLP1 về thì nó có vài lỗi thiết kế. Một trong số đó là cái dây curoa phía dưới bên góc sau tay phải. Cái puly dẫn hướng gắn hơi lệch qua trái, làm cho đường đi của dây curoa không song song, dẫn đến sức căng dây khác nhau tùy thuộc vào vị trí hiện tại trên trục Y, làm cho cái vụ Input Shaper ngầu lòi kia vô dụng với trục Y luôn. Với cái mẫu in 3D này, bạn có thể gắn lại cái puly dẫn hướng để đường đi của dây curoa song song (ít nhất là bên phải - còn mấy cái dây chạy ra khỏi ngàm gắn đầu in bên phải thì là chuyện khác). Cái mod này không làm giảm không gian in hữu dụng của máy in đâu nha, không giống mấy cái mod khác. Linh kiện cần có: * 1x bộ phận "KLP1-Idler-Parallel-Fix" in 3D (tui có thêm bản đặc đặc luôn nếu mấy bạn không thích kiểu voronoi - mà cái bộ phận này đủ chắc rồi với họa tiết này bên puly)

• 1x "KLP1-Idler-Top-Support" in 3D
• 3x ốc M4 x 16mm
• 4x ốc M3 x 8mm kèm long đền Chỉ dẫn in: * Chất liệu: ABS (Petg cũng xài được - chú ý chịu nhiệt)
• Độ dày lớp 0,2mm hoặc 0,25mm (để đạt chiều cao tối đa 1mm của bộ phận)
• Không cần Support (tải file vào slicer y như tui up)
• Vị trí vết cắt "left" (có thể xoay bộ phận 90° và chỉnh sang "back")
• 3-4 lớp tường
• 5 lớp trên và dưới (4 lớp nếu dùng độ dày 0.25mm)

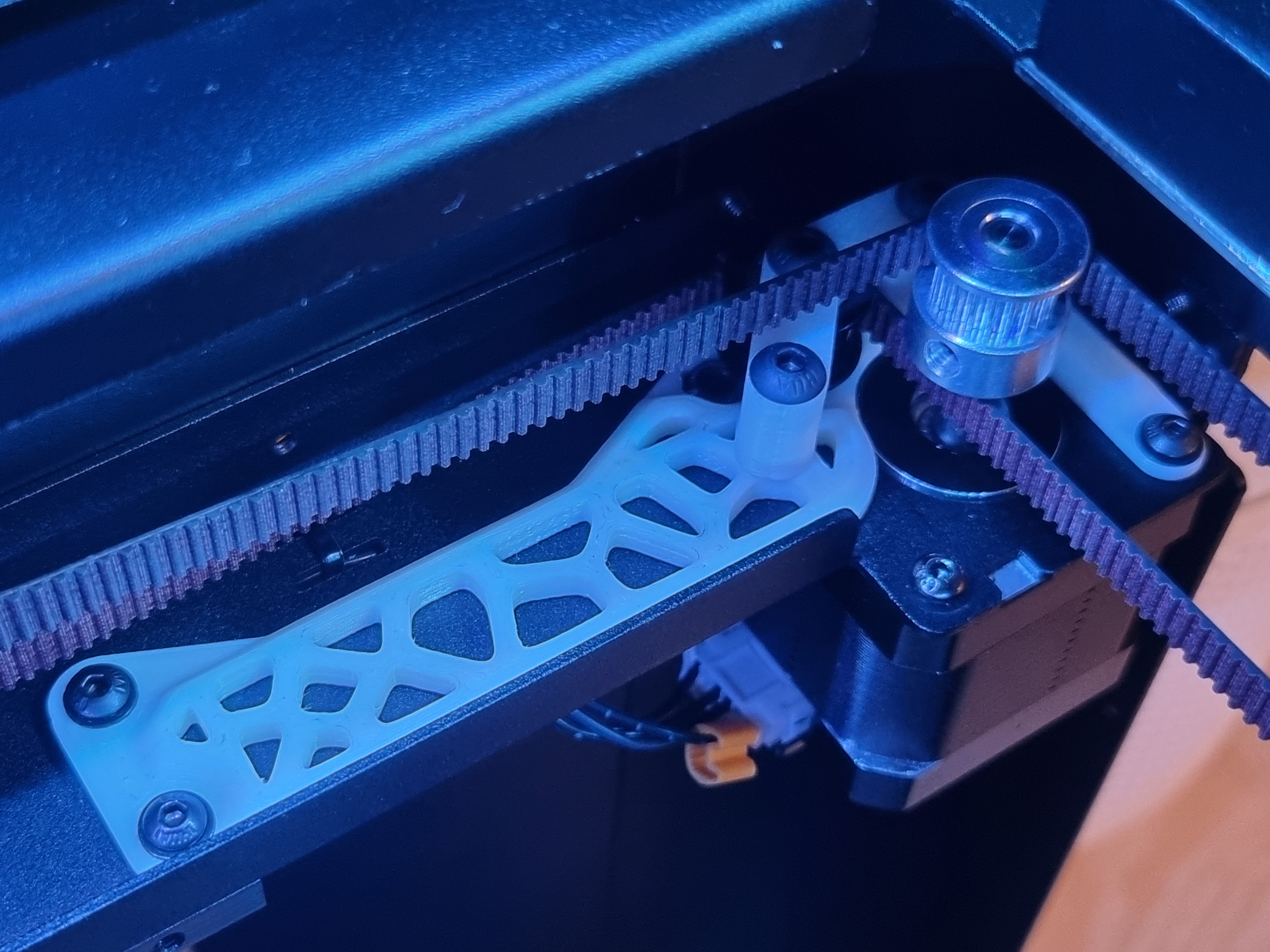

• 20% độ đặc ruột Hướng dẫn lắp đặt: Chuẩn bị bộ phận in 3D bằng cách chỉ gắn 3 con ốc M4x16mm trước (để làm sạch ren sau khi in - vặn ốc từ từ thôi nha vì ren có thể bị chảy do ma sát - cảm ơn Carlo Vaccari vì thông tin này)… … sau đó tháo ốc ra và gắn tạm bộ phận Idler-Top-Support chỉ bằng con ốc bên trái… … giờ thì bộ phận đã sẵn sàng để lắp. Lấy con KLP1 ra nào: Bước 1: Rút điện máy in sau khi hạ bàn in xuống (hoặc xoay trục dẫn động bằng tay sau khi rút điện). Bước 2: Tháo tấm mica bên tay phải ra cho dễ thao tác. Bước 3: Nới lỏng sức căng của dây curoa bằng các con ốc ở phía sau bên trái của xe đẩy đầu in, dùng chìa lục giác 3mm. Bước 4: Tháo puly dẫn hướng bằng chìa lục giác 2.5mm và tháo cái puly giờ bằng chìa lục giác 2mm (cần nới lỏng 2 con ốc, không cần tháo hẳn ra). Sau đó tháo 4 con ốc được đánh dấu bằng chìa lục giác 2mm (cất 5 con ốc này vào mấy bộ phận thay thế khác của KLP1 nha): Bước 5: Luồn dây curoa phía dưới vào giữa hai bộ phận in và gắn con ốc M4x16mm thứ hai vào lỗ bên phải: Bước 6: Lắp puly dẫn hướng vào (dây curoa nên chạy vòng qua phía bên phải) và cố định bằng con ốc M4x16mm thứ ba. Bây giờ bạn có thể vặn chặt cả 3 con ốc (kiểm tra xem puly dẫn hướng có quay trơn không). Tiếp theo, kiểm tra xem dây curoa có bị rối không trước khi vặn chặt toàn bộ giá đỡ bằng 4 con ốc M3x8mm kèm long đền (đánh dấu màu xanh). Nếu khó căn chỉnh các con ốc, bạn có thể nới lỏng con ốc màu cam một chút: Bước 7: Đặt dây curoa phía dưới trở lại vào các puly của nó và đặt puly giờ trở lại động cơ với dây curoa phía trên quay đúng đường. Nếu dây curoa phía dưới bị ngắn quá (có thể do nới lỏng bộ căng dây chưa đủ) bạn có thể nới lỏng 2 con ốc giữ dây curoa trong các khối căng và kéo ra thêm vài milimet trước khi siết chặt lại các con ốc trong bộ căng dây (Kingroon có làm Video hướng dẫn - bộ phận được chỉ là ở phút 1 giây 13 - nhưng đừng kéo dây curoa vào như trong video nha: https://youtu.be/KTIaxn7dI8A?t=73). Đừng quên siết chặt 2 con ốc trên puly giờ và tạo lại sức căng cho dây curoa của bạn. Kiểm tra xem xe đẩy đầu in có di chuyển trơn tru bằng tay không. Bước 8: Khởi động máy in, bấm “Configuration > Input Shaper > Auto-calibrate” và để máy tự động tìm cài đặt Input Shaper mới. Bước 9: Để lại đánh giá ⭐⭐⭐⭐⭐ và đăng ảnh cái đường dây curoa đã được sửa của bạn lên 😎 (và kiếm thêm prusameters nữa nha) Bước X: Báo lại với tui nếu có lỗi hoặc thiếu thông tin nha (xin lỗi nếu có gì xảy ra) 😊 Bước XX: Cuối cùng là tận hưởng con KLP1 (giờ đã ngon hơn) của bạn! (Nếu bạn có máy dập tôn, tui sẽ up mẫu có thể dùng với tấm kim loại dày 2mm và link ở đây trong vài ngày tới khi nhận được bản prototype)
