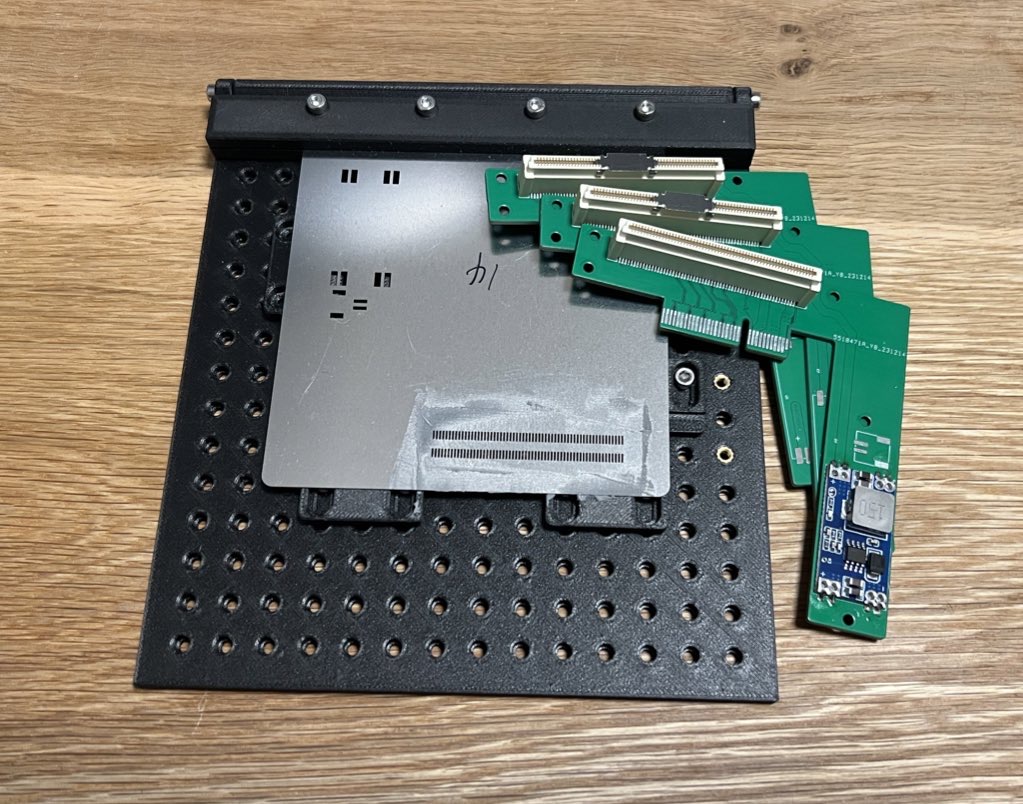

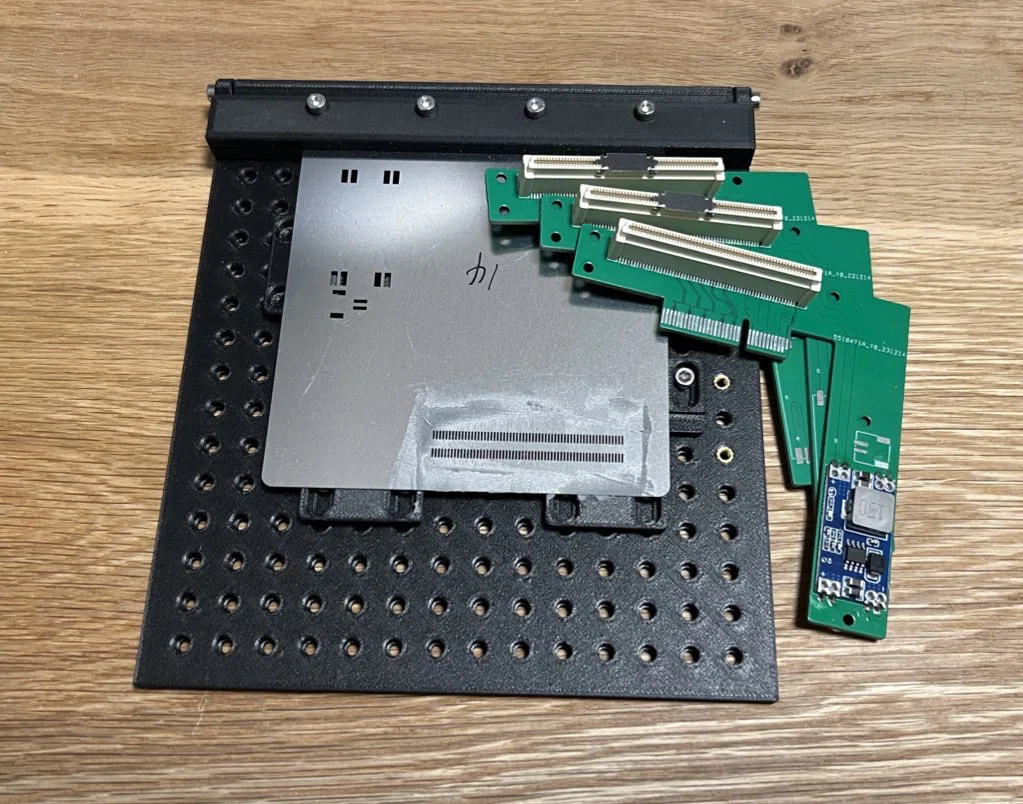

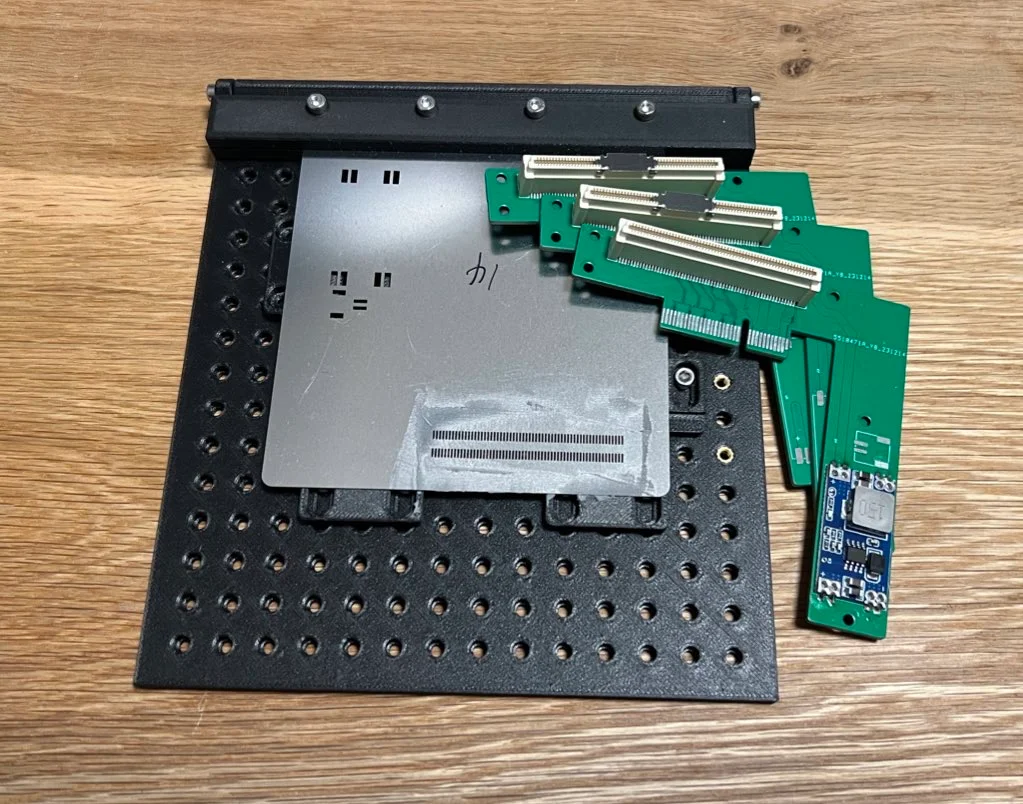

Bàn In Stencil Hàn SMT Phiên Bản 2

Bàn in stencil hàn SMT, không cần support, nhưng có nhiều lỗ ren nhiệt.

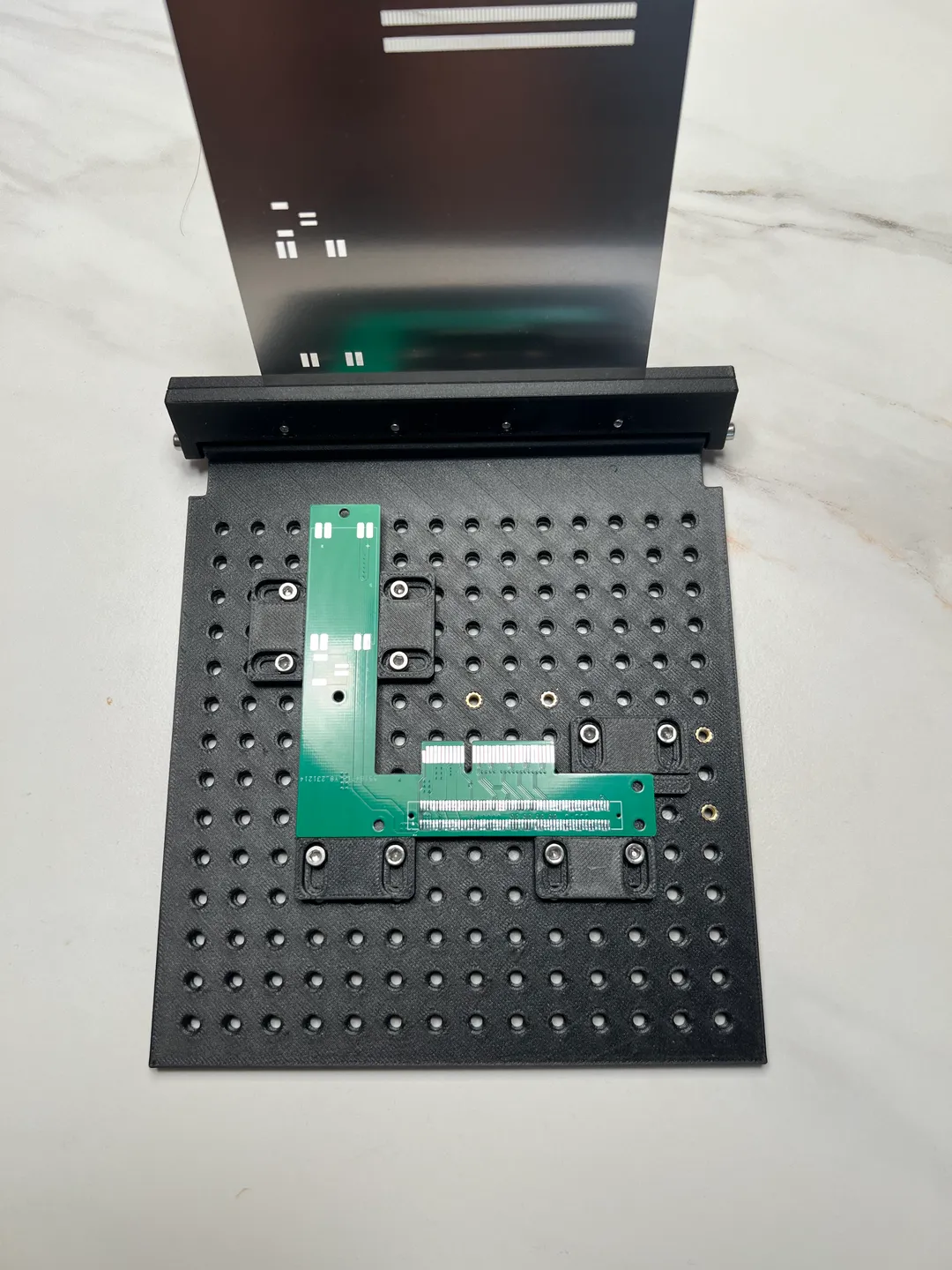

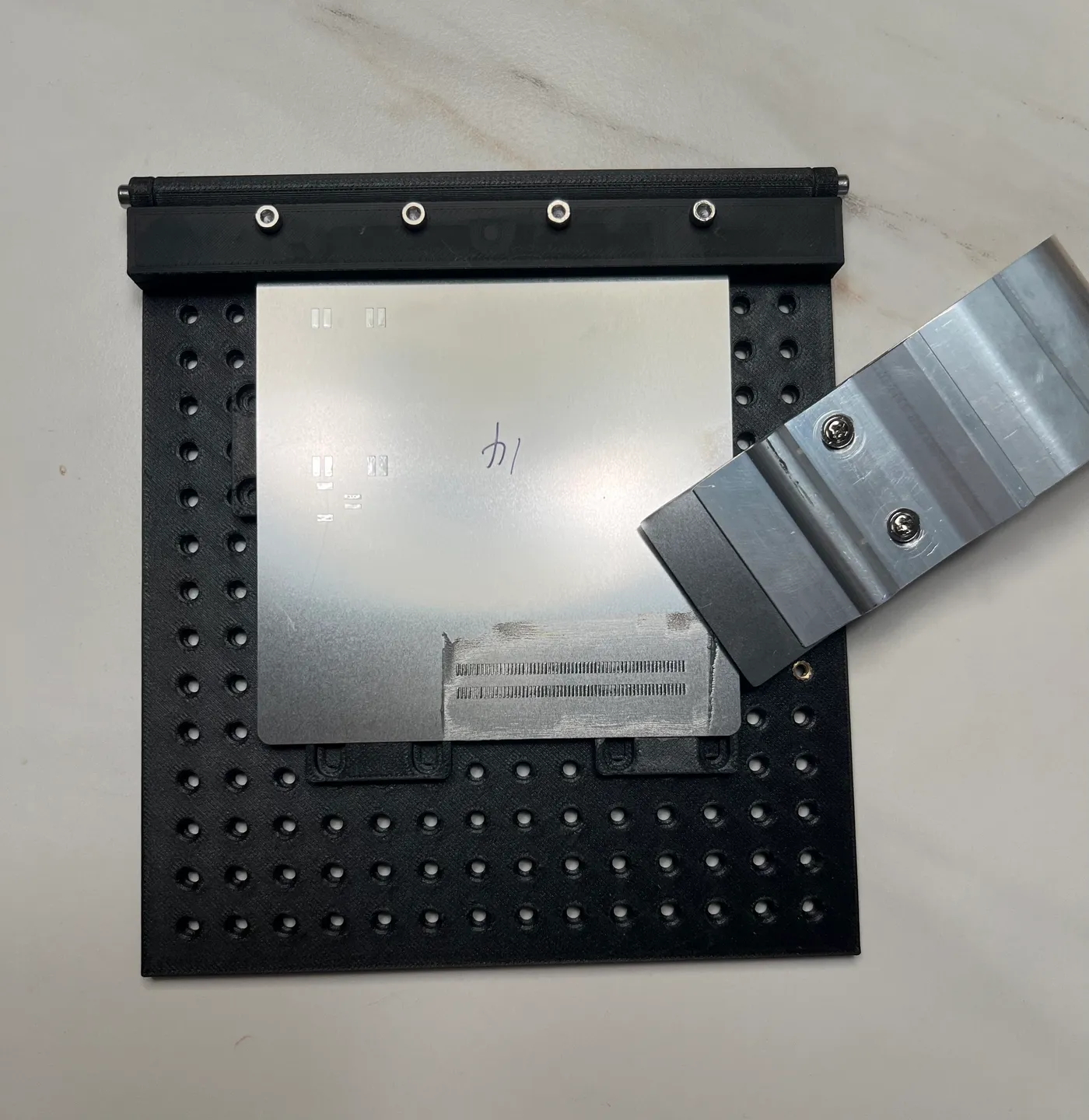

Mình chưa nhét hết mấy con ốc ren nhiệt vô hình chụp đâu, nhưng nhìn hình là mấy bạn cũng hiểu ý mình muốn nói rồi ha.

Tụi mình sẽ xài stencil SMT loại frameless nha, loại này có thể đặt làm từ PCBWay hoặc Aliexpress. Giới hạn kích thước PCB là khoảng 14x14cm, có bộ adapter cho độ dày PCB 1.0mm, 1.2mm, 1.6mm và 2.0mm. Mình đã thử nghiệm với sợi PETG-CF và PLA rồi.

DANH SÁCH LINH KIỆN (BOM):

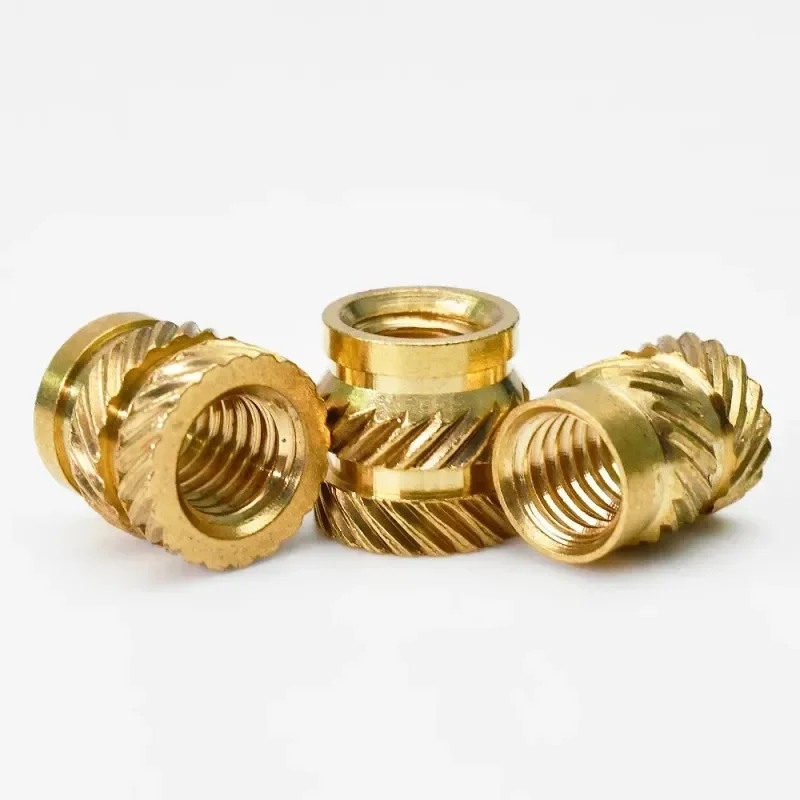

• Khoảng 210 cái Ốc ren nhiệt M3x3x4.2mm (ren M3, đường kính ngoài 4.2mm, dài 3mm), giống mấy con trong hình nè.

• Khoảng 20 cái Vít đầu bằng lục giác M3x6mm (để chỉnh block)
• 2 cái Vít đầu bằng lục giác M3x10mm (cho bản lề)
