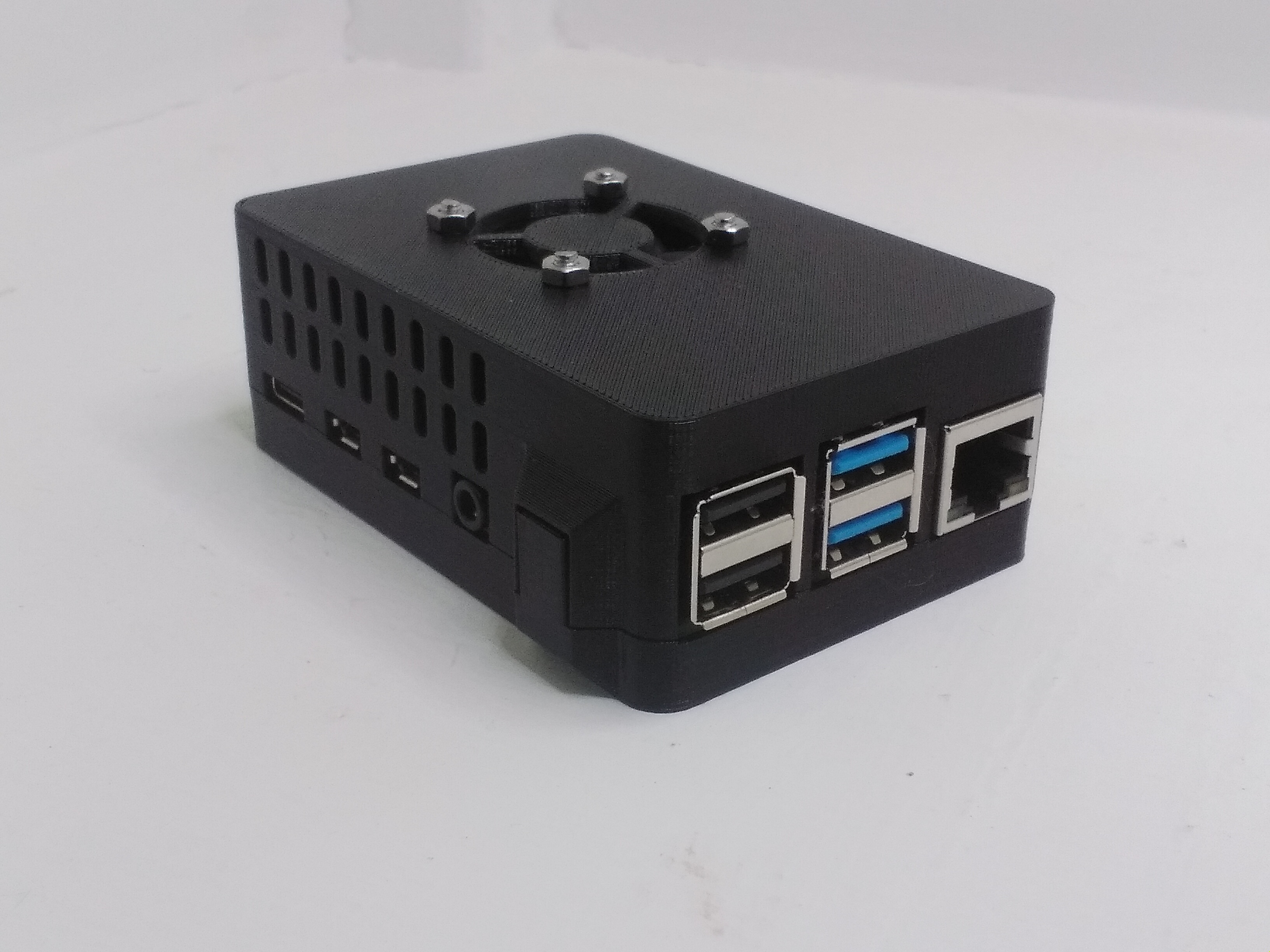

Vỏ Case Raspberry Pi 4 Có Quạt 30mm

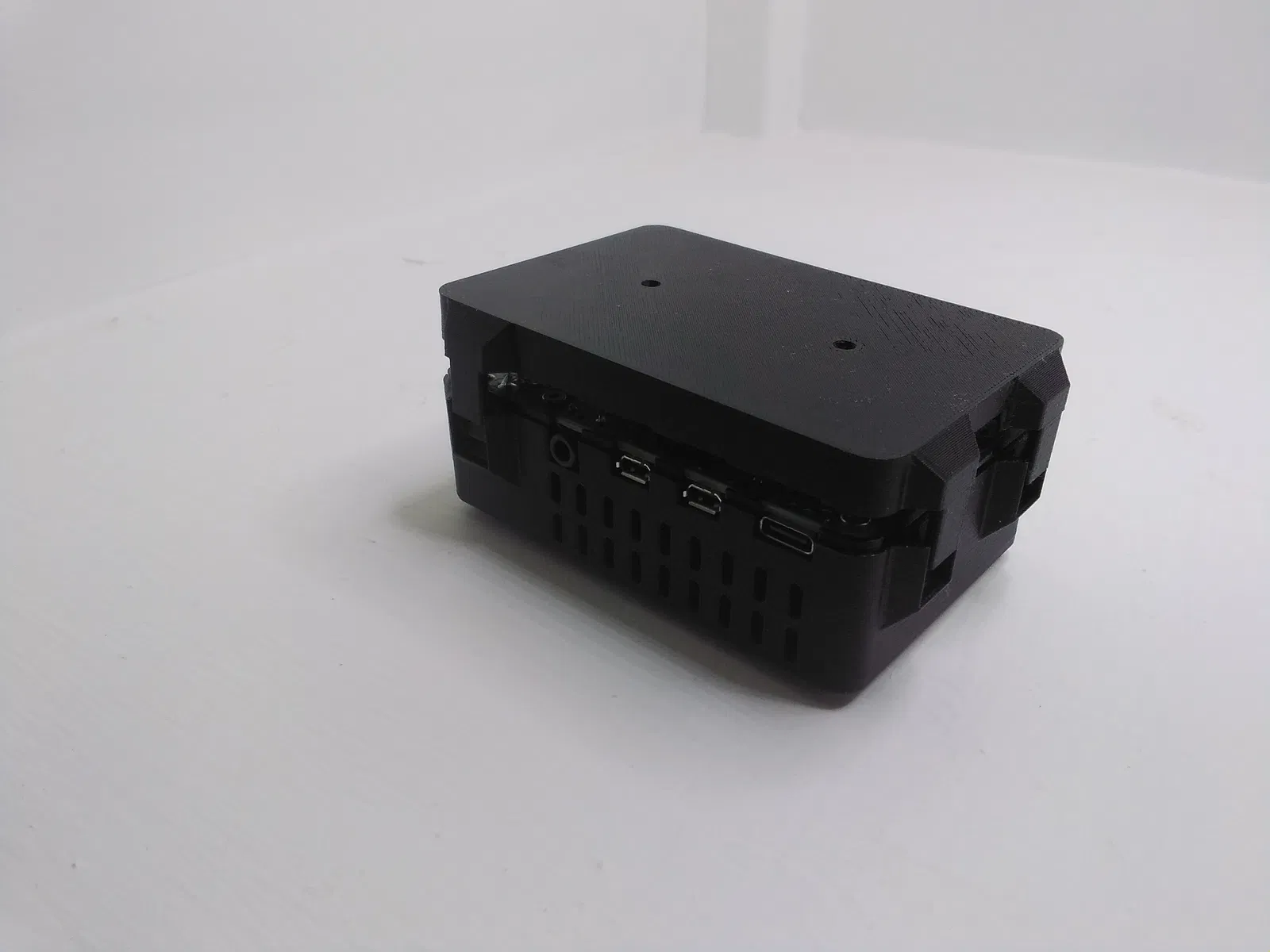

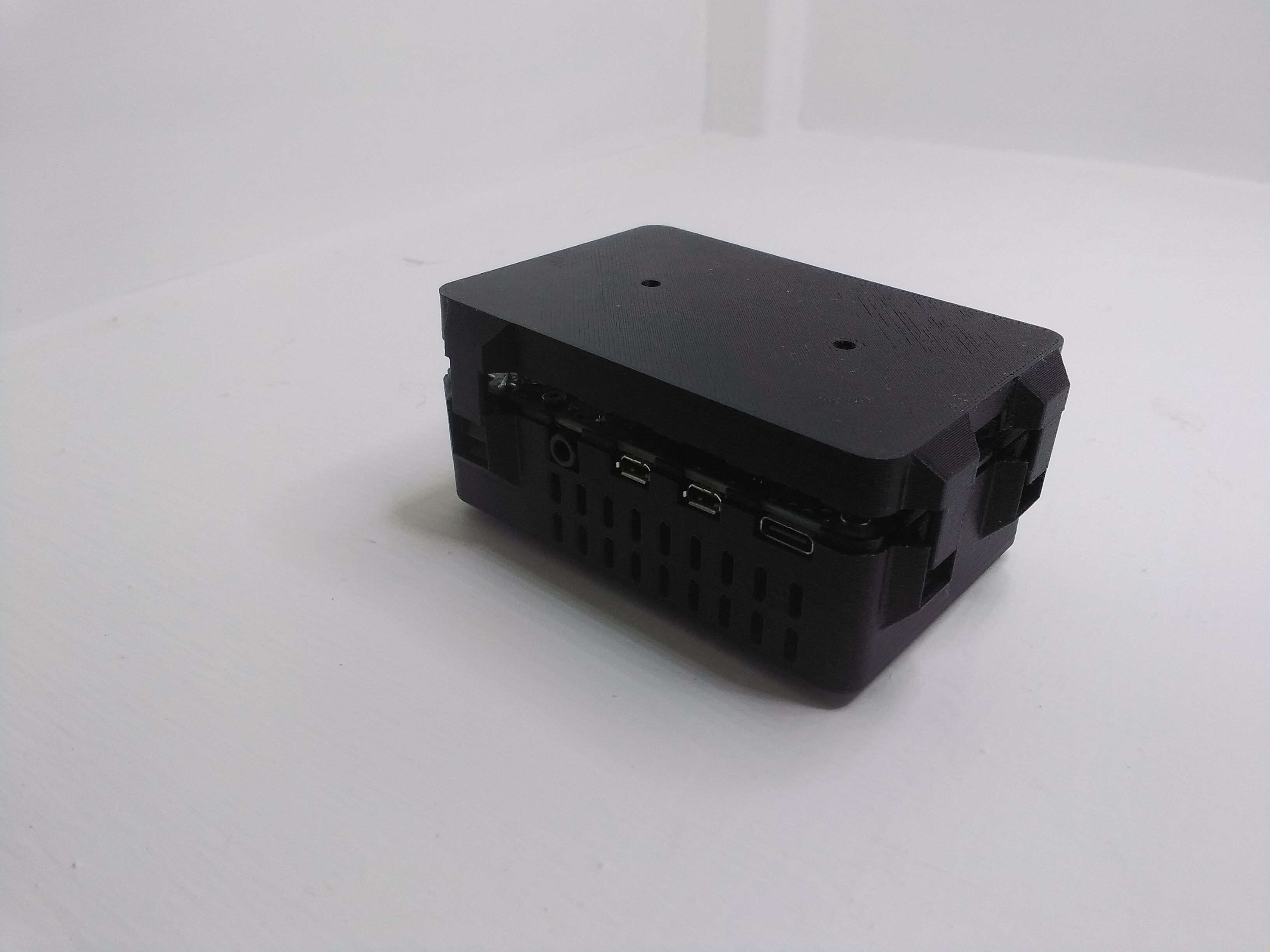

Tôi làm cái này để chạy PrusaLink cho máy in của mình. Tôi thiết kế để phần đế có thể gắn vào bên ngoài thùng máy với hai ốc M3 cách nhau 40mm. Cái Pi được gắn vào phần trên của vỏ case để có thể tháo ra khỏi đế để bảo trì.

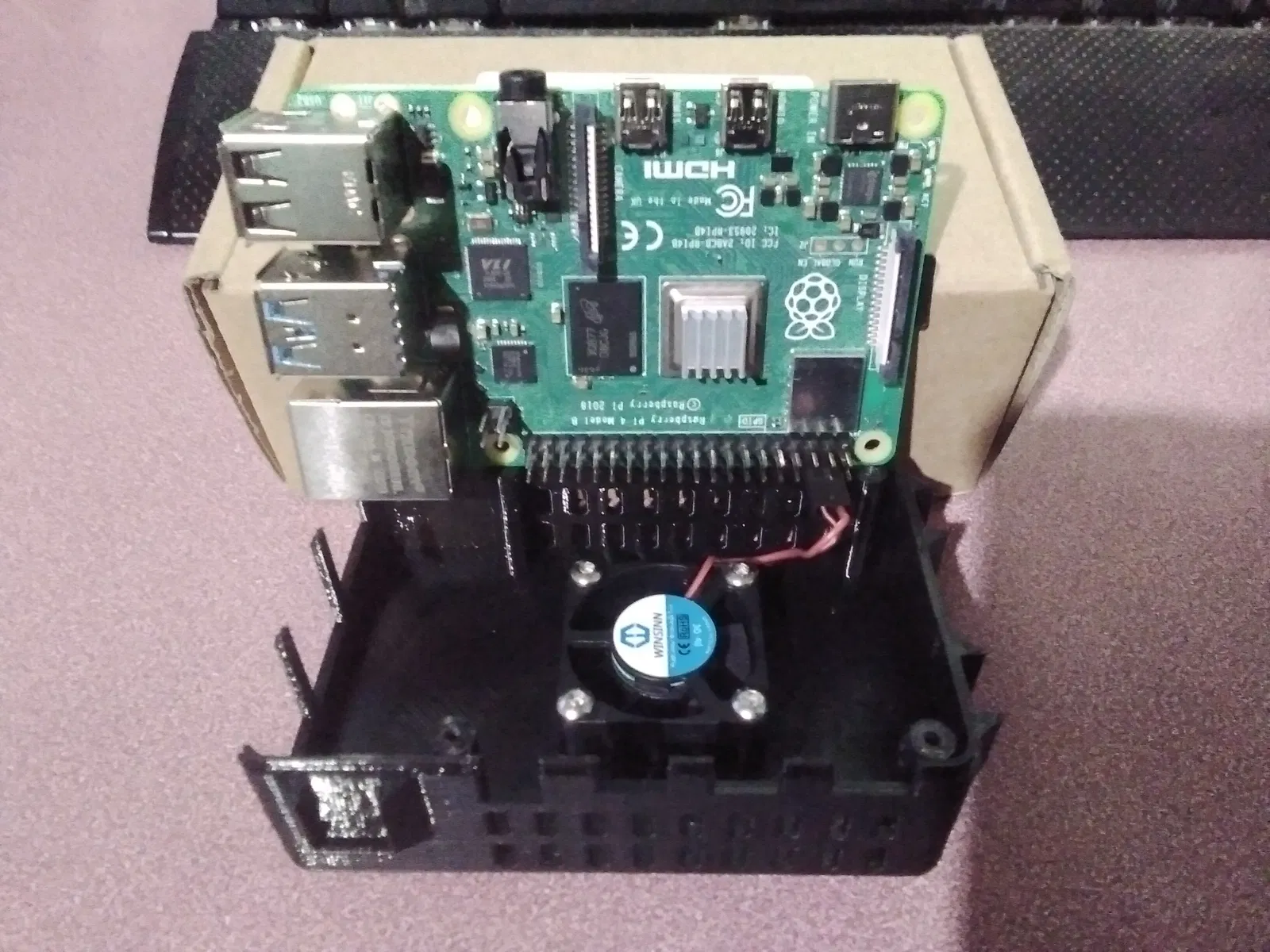

Có 5mm từ bo mạch đến đế để tạo không gian giữa các dây dẫn và đầu ốc gắn, ốc của tôi cao khoảng 2mm. Có 22mm phía trên bo mạch. Khoảng trống này đủ cho quạt 30x30x10 và một tản nhiệt nhỏ, cao khoảng 5mm.

Có một bản in thử cho các ốc để gắn bo mạch vào phần trên của vỏ case. Bạn có thể cần khoan hoặc thay đổi kích thước lỗ. Bạn có thể thêm các hình trụ âm bản trong PrusaSlicer để làm cho các lỗ lớn hơn. Nếu bạn di chuyển phần trên của vỏ case đến [0, 0] XY trong slicer, vị trí XY cho các giá đỡ là [-21, 24.5], [37, 24.5], [37, -24.5] và [-21, -24.5]. Sử dụng các hình trụ cao 6mm với đường kính yêu cầu và Z là 21. Sau đó định vị phần trên của vỏ case và các hình trụ để in.
