Đế Gắn Panel USB-A

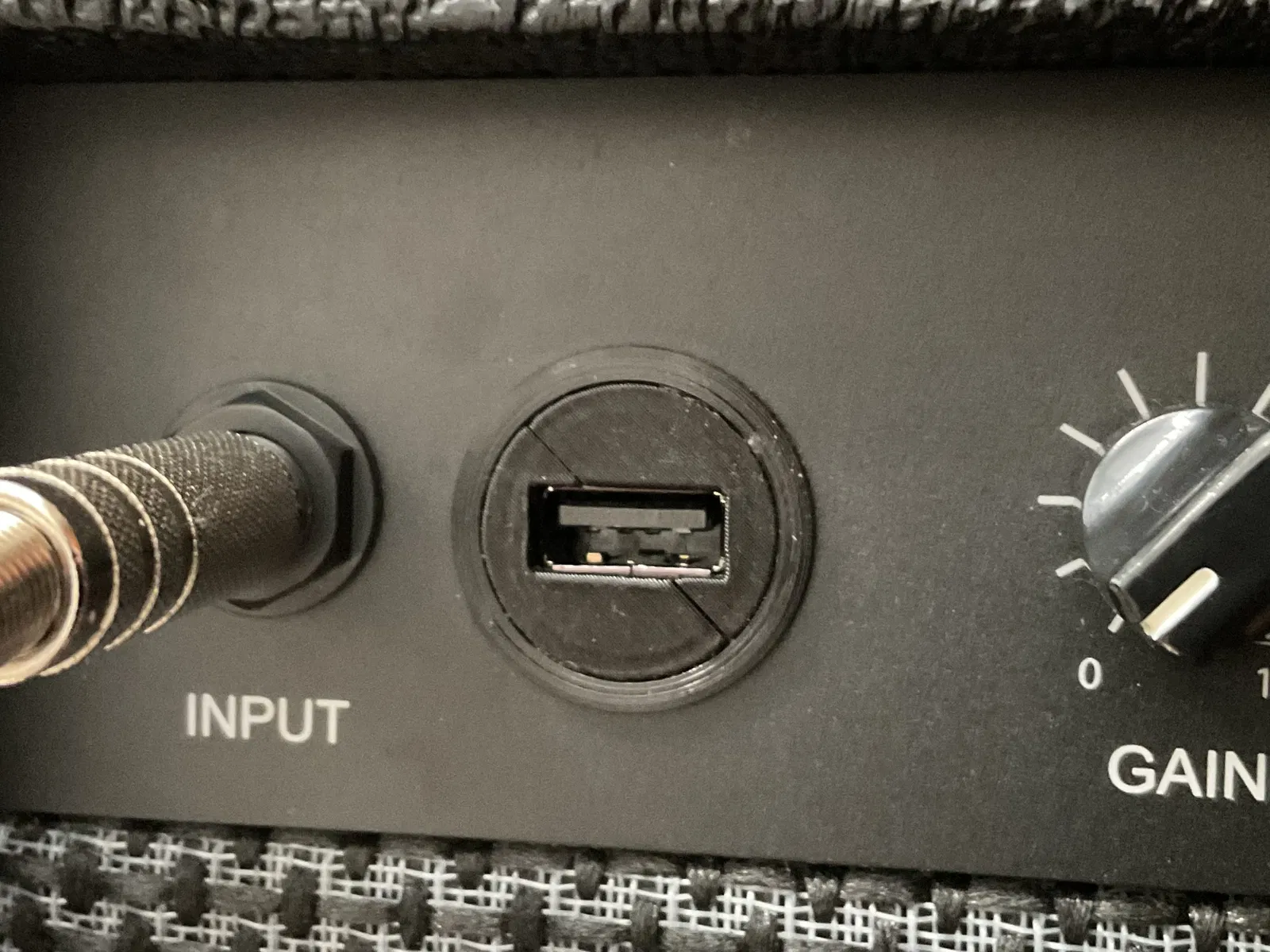

Tui (nói đúng hơn là muốn) có một cái cổng USB trên ampli bass của mình để khỏi phải lục tìm ổ cắm điện mỗi khi muốn xài pedal. Các loại đế gắn panel mà tui kiếm được đều không đáp ứng hết yêu cầu, chủ yếu là vì cái cổng USB tui có được cắt ra từ cục sạc cũ bị bỏ đi, cộng thêm chỗ tui muốn gắn thì không đủ chỗ cho con tán xiết.

Thế là tui tự thiết kế cái của riêng mình.

Việc cố định được thực hiện bằng một cái nêm, nó hoạt động tốt trong không gian hẹp mà con tán không thể vừa. Thiết kế này có thể in được mà không cần bất kỳ support nào khi đặt trên bàn in theo hướng mà mẫu đã cung cấp.

Lắp ráp: trượt đế USB vào một nửa, suy nghĩ trước về hướng lắp đặt cuối cùng để đảm bảo các rãnh nêm hướng đúng chiều. Trượt nửa còn lại vào, luồn cái vòng qua cụm và lắp vào. Chèn cái nêm từ phía sau và ấn mạnh vô :)

Việc lắp đặt cần một lỗ khoét 18mm, thiết kế này dùng được với các tấm panel dày từ 1 đến 3mm, đối với các tấm dày hơn bạn có thể muốn chỉnh sửa cái nêm và rãnh tương ứng của nó (.step có sẵn).

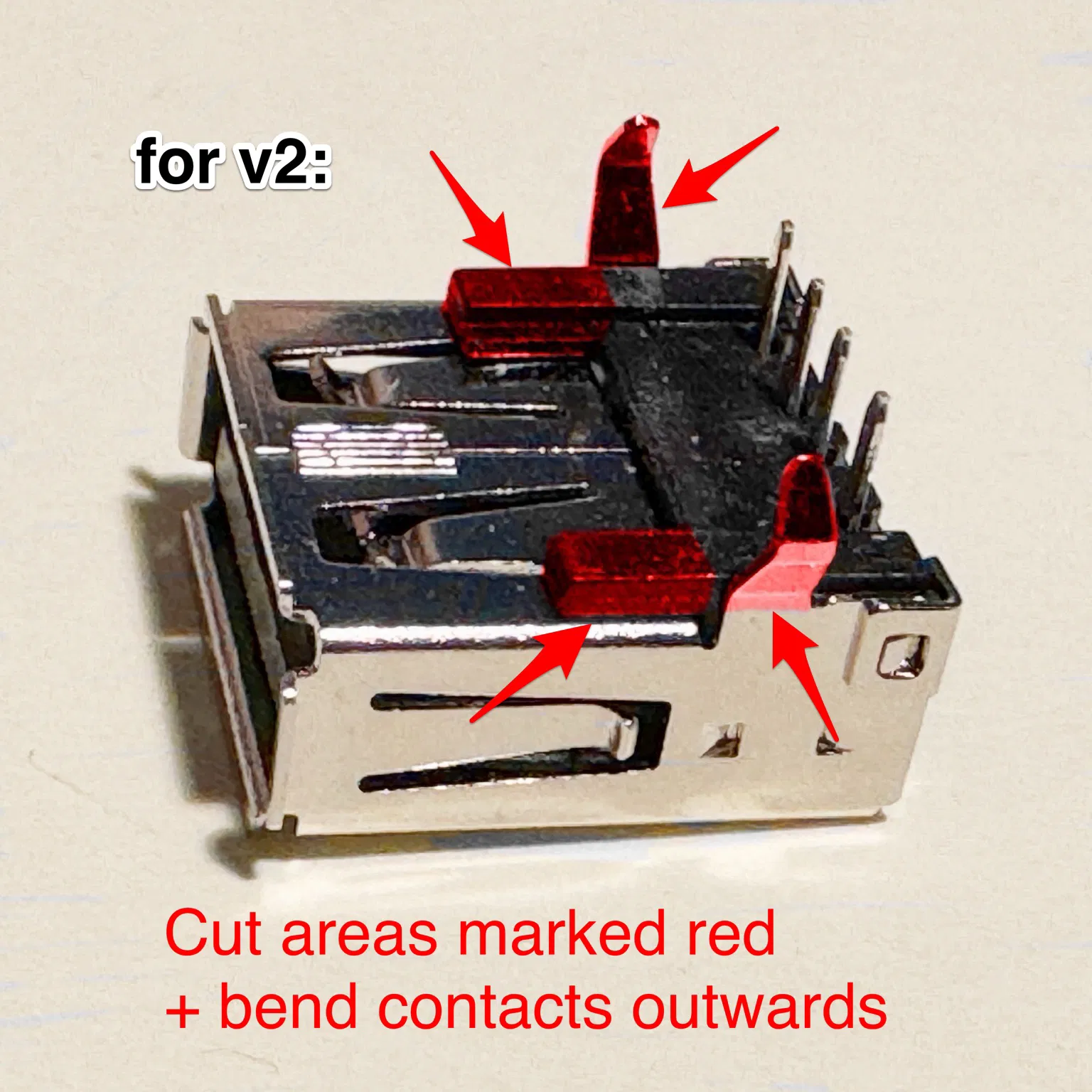

Cập nhật: Thêm phiên bản v2 để sử dụng với đầu nối USB 90° có sẵn trên thị trường. Đầu nối cần được chỉnh sửa một chút, xem hình.
