Ê-tô Nano - Bản thiết kế lại cho độ chính xác cao hơn

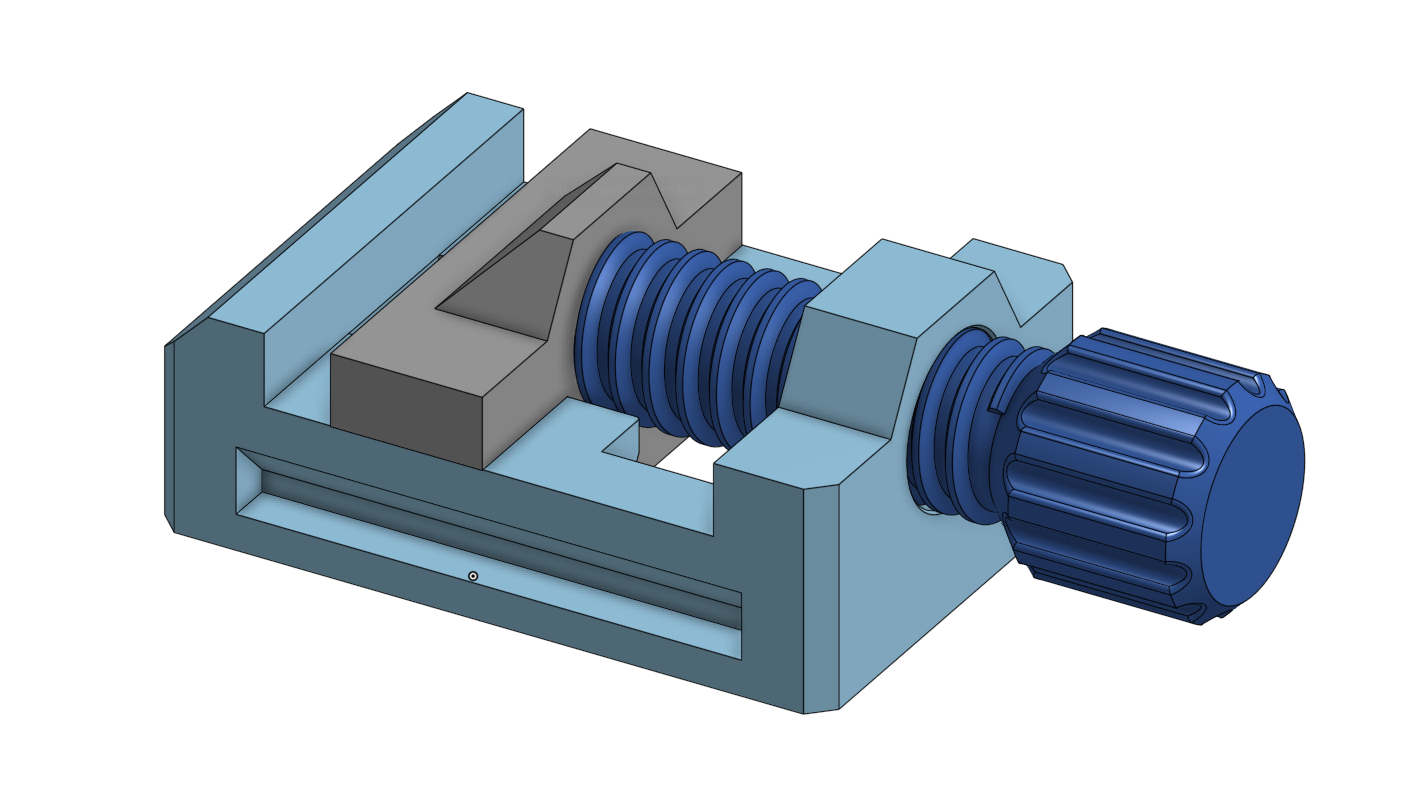

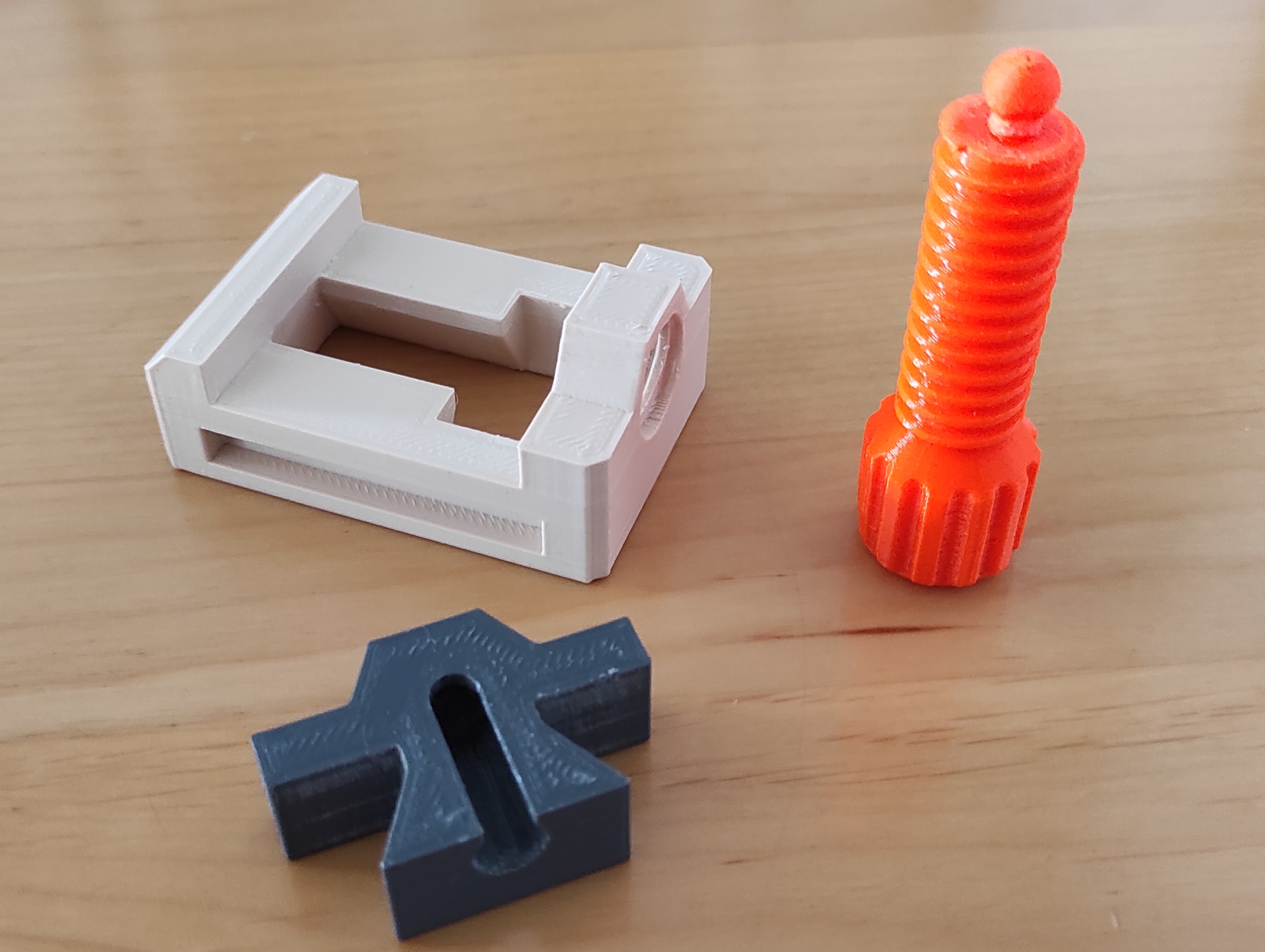

Cái ê-tô này được lấy cảm hứng từ chiếc Nano Vice của PRIma trên Thingiverse. Tất cả các bộ phận đã được thiết kế lại hoàn toàn, nhưng ý tưởng thì chịu ảnh hưởng mạnh mẽ từ bản gốc. Nó dài hơn bản gốc một chút, và tôi đã tăng nhẹ chiều cao của ngàm kẹp và thay đổi cấu hình để in tốt hơn. Ốc vít đã được làm dày hơn một chút và các khe hở đã được giảm để có độ khít chặt hơn.

Chiều rộng ngàm kẹp: 40mm Chiều sâu ngàm kẹp: 6.5mm Độ mở tối đa: 25mm

Bản gốc là một thiết kế tài tình, nhưng có khá nhiều độ rơ do các khe hở rộng. Đối với hầu hết mọi người thì như vậy là đủ, nhưng tôi muốn cố gắng làm cho nó chính xác hơn một chút, và đây là kết quả.

XIN LƯU Ý (trước khi bạn tải xuống!)

Các bộ phận đã được thiết kế để có độ khít rất chặt. Chi tiết về hoàn thiện được đưa ra bên dưới. Đây không phải là thiết kế in ra là xài được ngay!

Chiều cao lớp in

Thông thường một thiết kế như thế này có thể được in với chiều cao lớp lớn hơn, nhưng tốt nhất là nên in các bộ phận có ren với độ mịn cao hơn một chút - điều này giúp chuyển động mượt mà hơn.

Làm cho mọi thứ vừa vặn

Các bộ phận được thiết kế để có độ khít chặt. Điều này làm giảm độ rơ khi mọi thứ được lắp ráp!

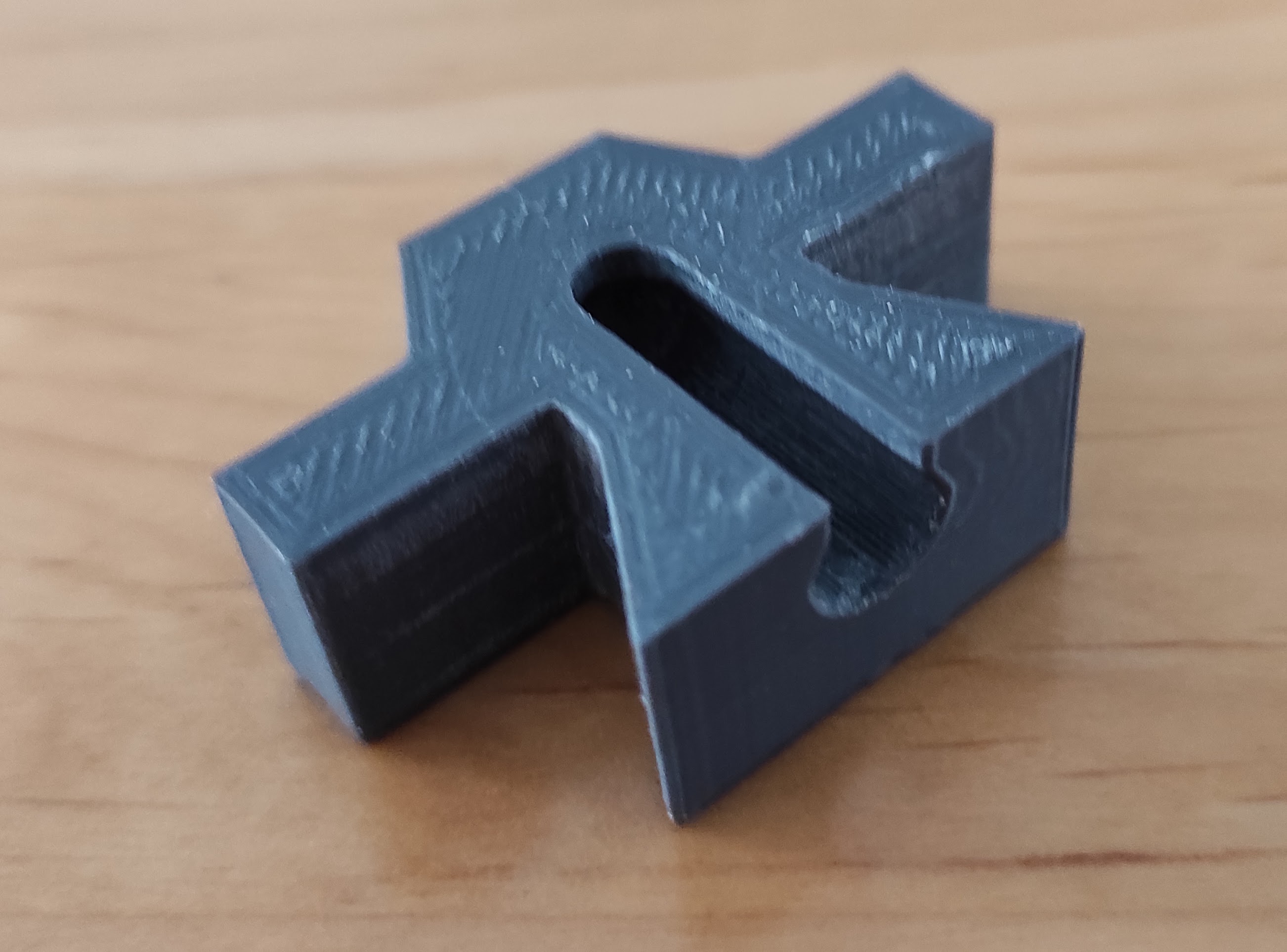

Để ê-tô hoạt động tốt, bạn sẽ cần phải dũa một chút ở phần đuôi én - hãy làm từ từ, dũa vài lần mỗi bên và thử lắp. Khi ngàm kẹp di chuyển cứng, chỉ cần dũa thêm vài lần nữa rồi di chuyển nó tới lui trên phần đuôi én. Khi bạn xoay ngàm kẹp, bạn hầu như sẽ không thấy có chuyển động nào.

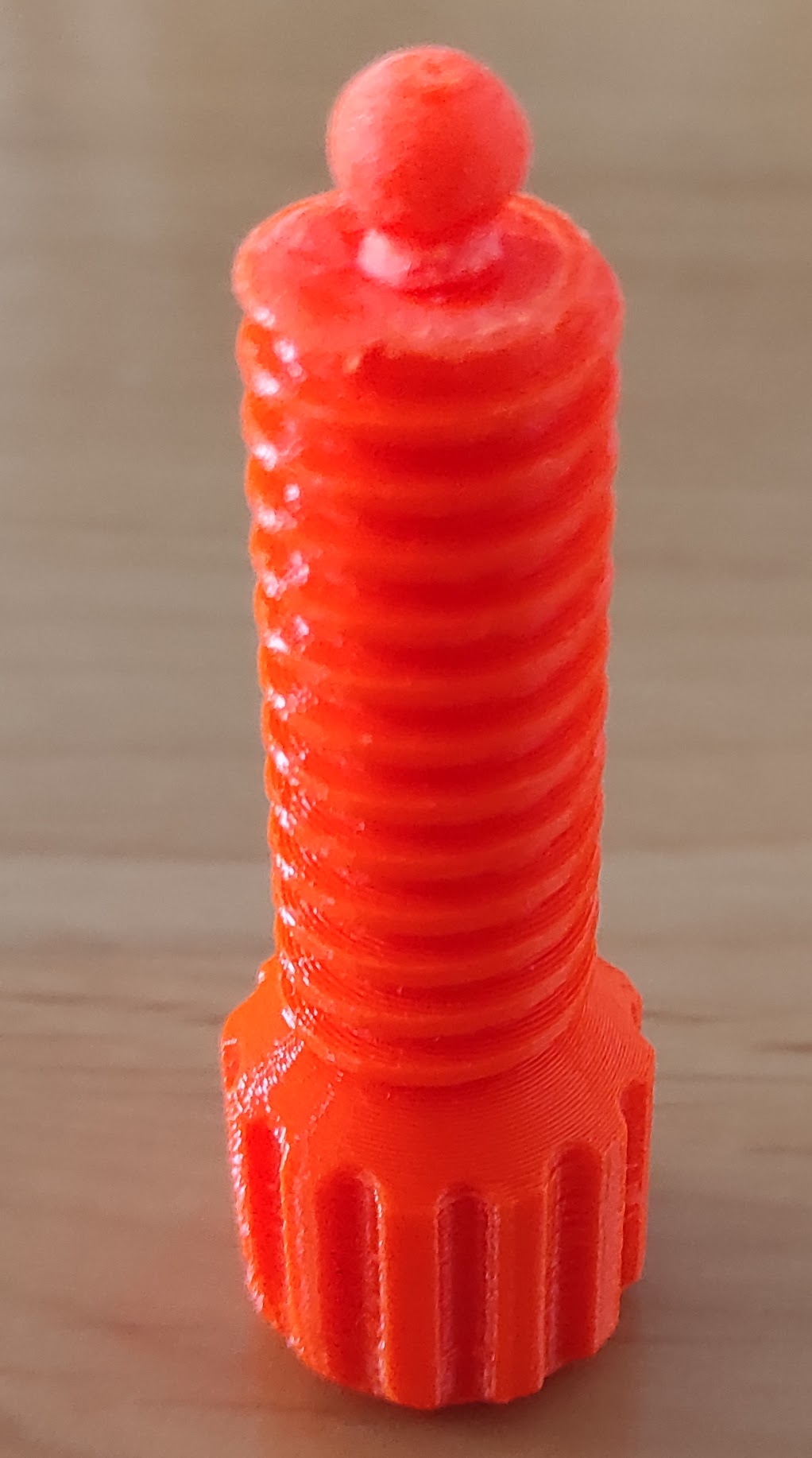

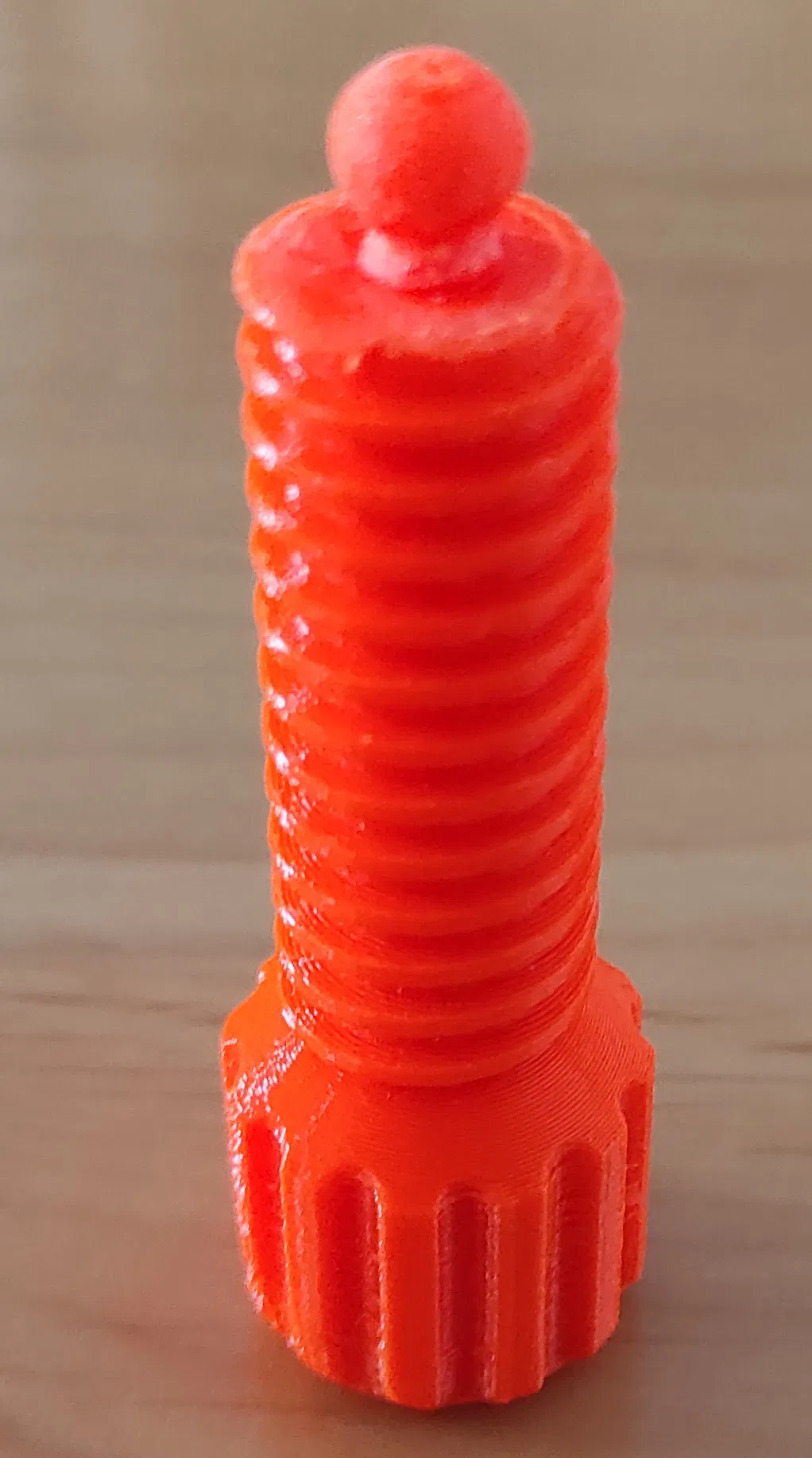

Ốc vít sẽ in khá tốt, nhưng bạn sẽ cần kiểm tra các ren trong đế, vì một vài cạnh thô có thể hình thành ở phần nhô ra. Làm sạch chúng bằng một chiếc que thép hoặc thứ gì đó tương tự. Sau đó, vặn phần ren vào và ra khoảng hai chục lần. Như vậy là đủ để nó quay dễ dàng. Phần đầu tròn ở cuối ốc vít nên khớp chặt vào lỗ khóa ở phía sau ngàm kẹp. Một lần nữa, có thể cần vài lần dũa nhỏ để loại bỏ bất kỳ điểm cao nào.

Một vài giọt mỡ lithium nhỏ lên các rãnh trượt, các ren và lỗ khóa sẽ đảm bảo mọi thứ di chuyển trơn tru. Một lần nữa, việc đóng mở nó vài chục lần sẽ cho phép mọi thứ vào khớp.

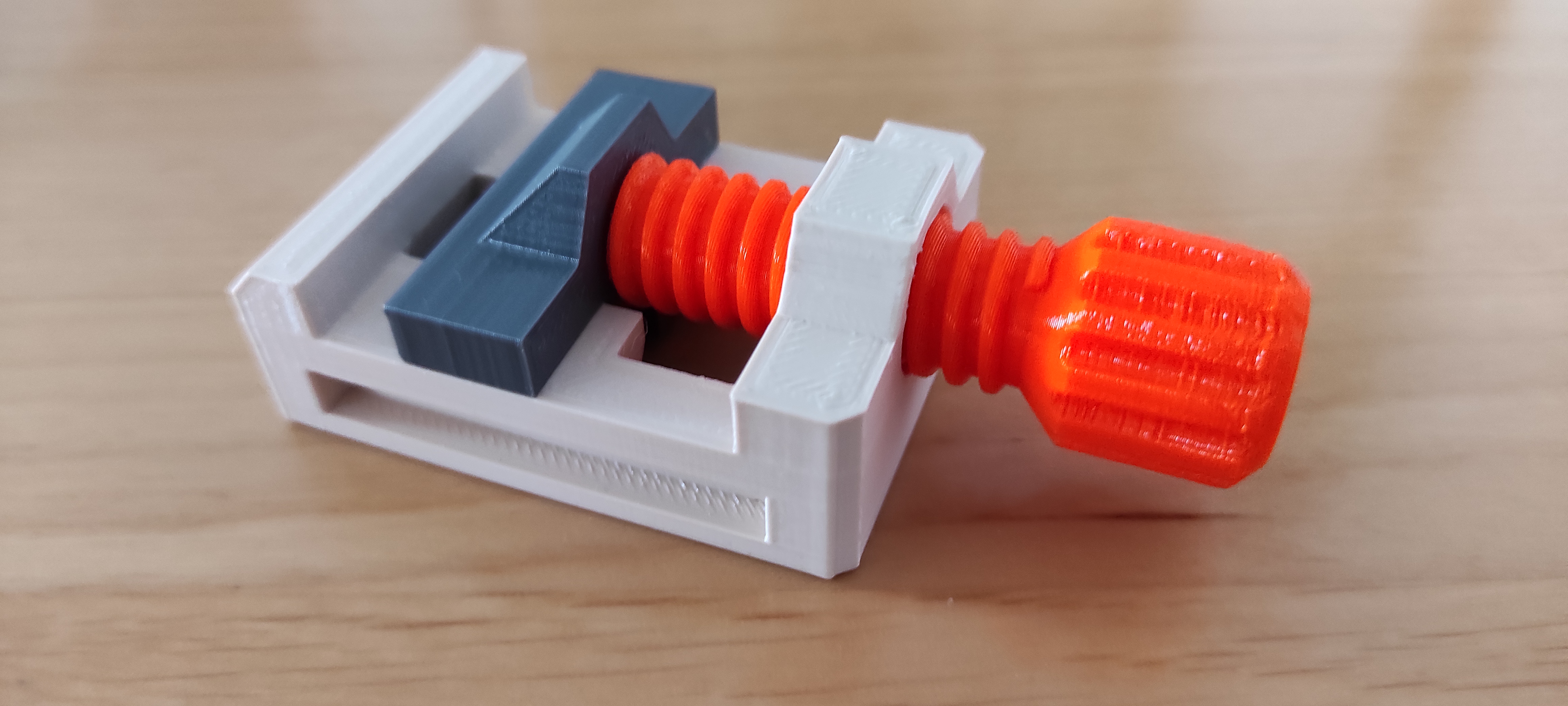

Kết quả sẽ là một chiếc ê-tô khá chính xác, có thể giữ các bộ phận nhỏ một cách khá tỉ mỉ!
