Bộ chuyển đổi ống thông hơi máy sấy để hút khói (Tùy chỉnh bằng CadQuery)

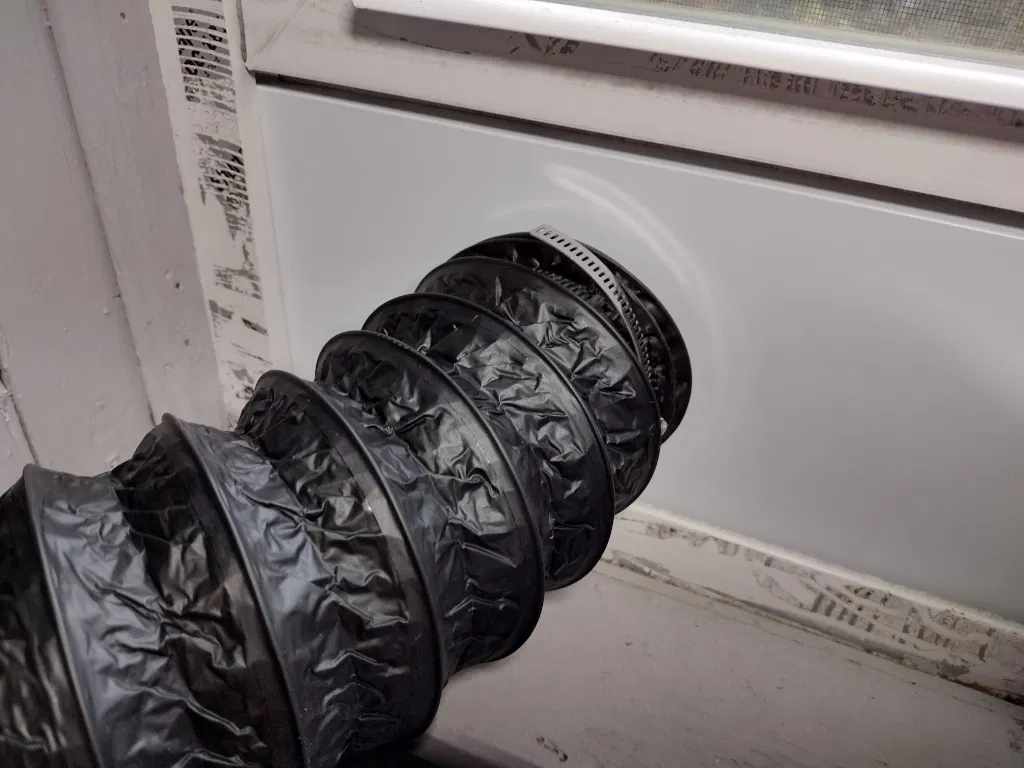

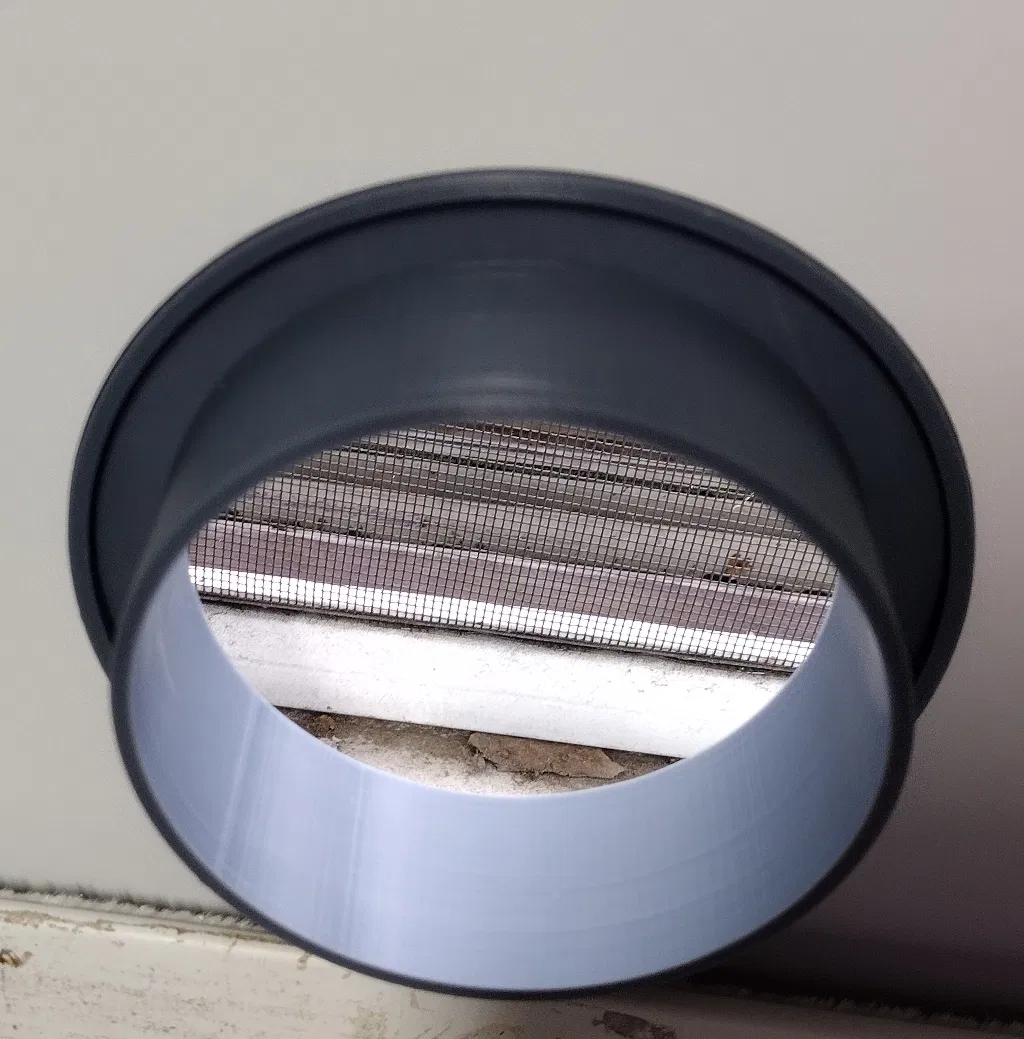

Mô hình tham số này được thiết kế để lắp ống thông hơi máy sấy 4 inch vào bộ chặn cửa sổ thông hơi máy sấy dạng mở rộng để có thể sử dụng cho việc hút khói từ máy cắt laser. Bộ chặn cửa sổ thông hơi máy sấy được sử dụng là cái này. Một file STL mẫu cho bộ chuyển đổi mà tôi đang sử dụng đã được đính kèm.

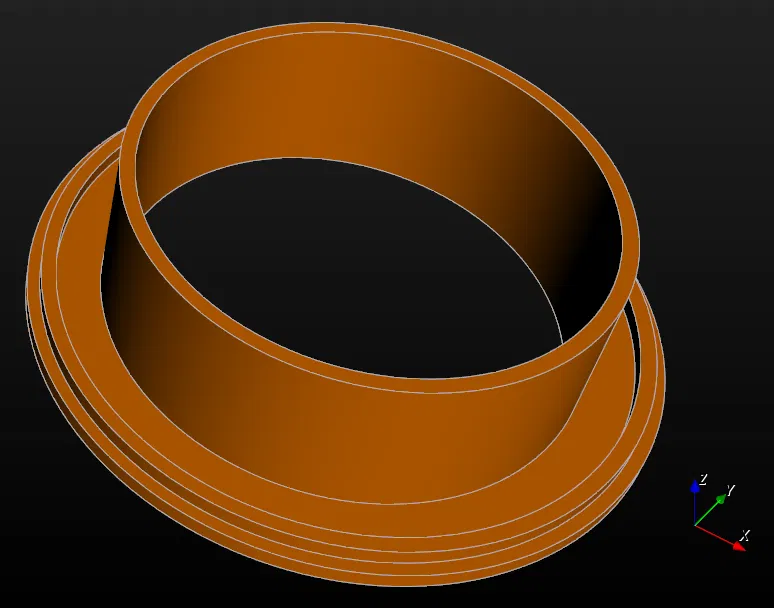

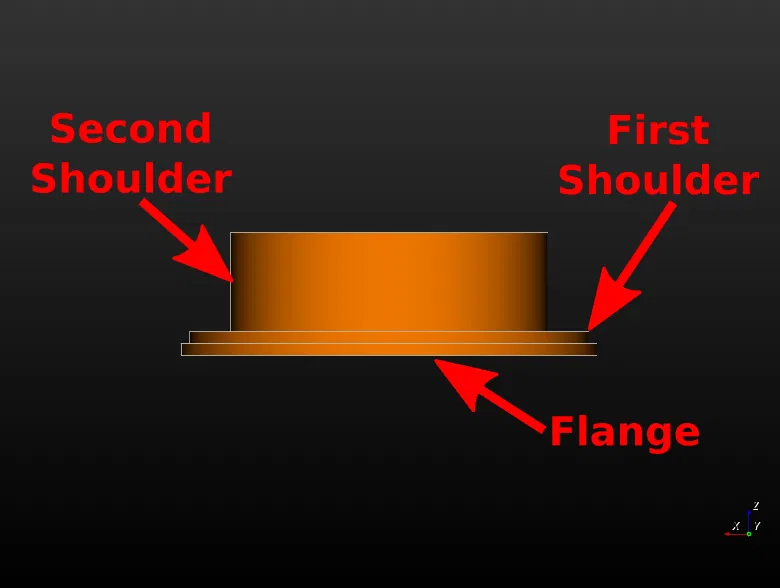

Script của mô hình được thiết kế bằng CadQuery, một module Python để tạo mô hình CAD. File mã nguồn gốc được bao gồm và có một vài thông số đáng chú ý. Tất cả các thông số đều tính bằng milimét, vì vậy có thể cần chuyển đổi đơn vị từ đơn vị Anh sang.

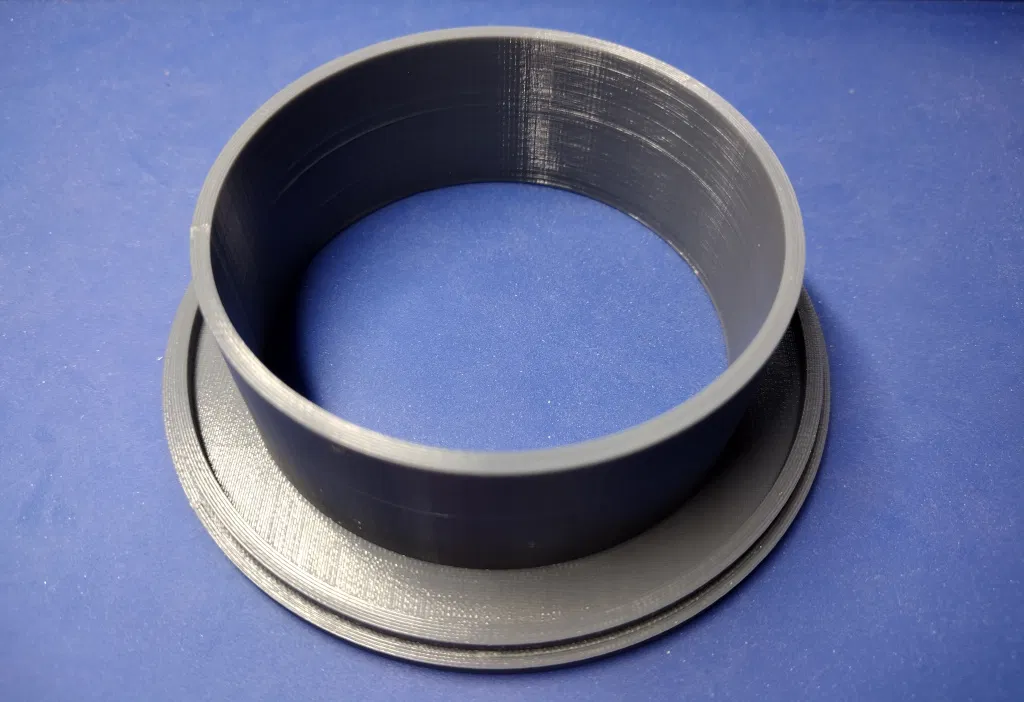

Mẫu đã được in trên máy Prusa i3 Mk2 với đầu phun 0.4mm.

Cài đặt In

• Chiều cao lớp: 0.2
• Brim: Có
• Hỗ trợ: Không
• Vật liệu: PETG (PLA hoặc các loại khác cũng được)

Tùy chỉnh

Mô hình này có thể được tùy chỉnh bằng cách mở script trong CQ-editor, IDE phổ biến cho CadQuery. Thay đổi các thông số trong script, có các ghi chú giải thích chức năng của chúng, và chạy script. Bạn có thể bỏ ghi chú ở dòng xuất file về cuối script để xuất file STL đã tùy chỉnh của bạn.
