Cái ép bột hàn này được thiết kế để phun ra bột hàn với đường kính khoảng 18.5mm.

Để lắp ráp khuôn ép bột hàn, trước tiên hãy nối cần gạt với cánh tay đòn, sau đó nối thân chính với cánh tay đòn. Để làm khớp nối, tôi đã dán những chiếc đinh ngắn vào các lỗ, để đảm bảo sự di chuyển của các bộ phận, chỉ sử dụng một ít keo trên đầu đinh.

Cần gạt với khớp nối cánh tay đòn:
Ø Đinh: 2mm
Ø Đầu: 5mm
Chiều dài: 11mm

Thân chính với khớp nối cánh tay đòn:
Ø Đinh: 2mm
Ø Đầu: 5mm
Chiều dài: 16mm

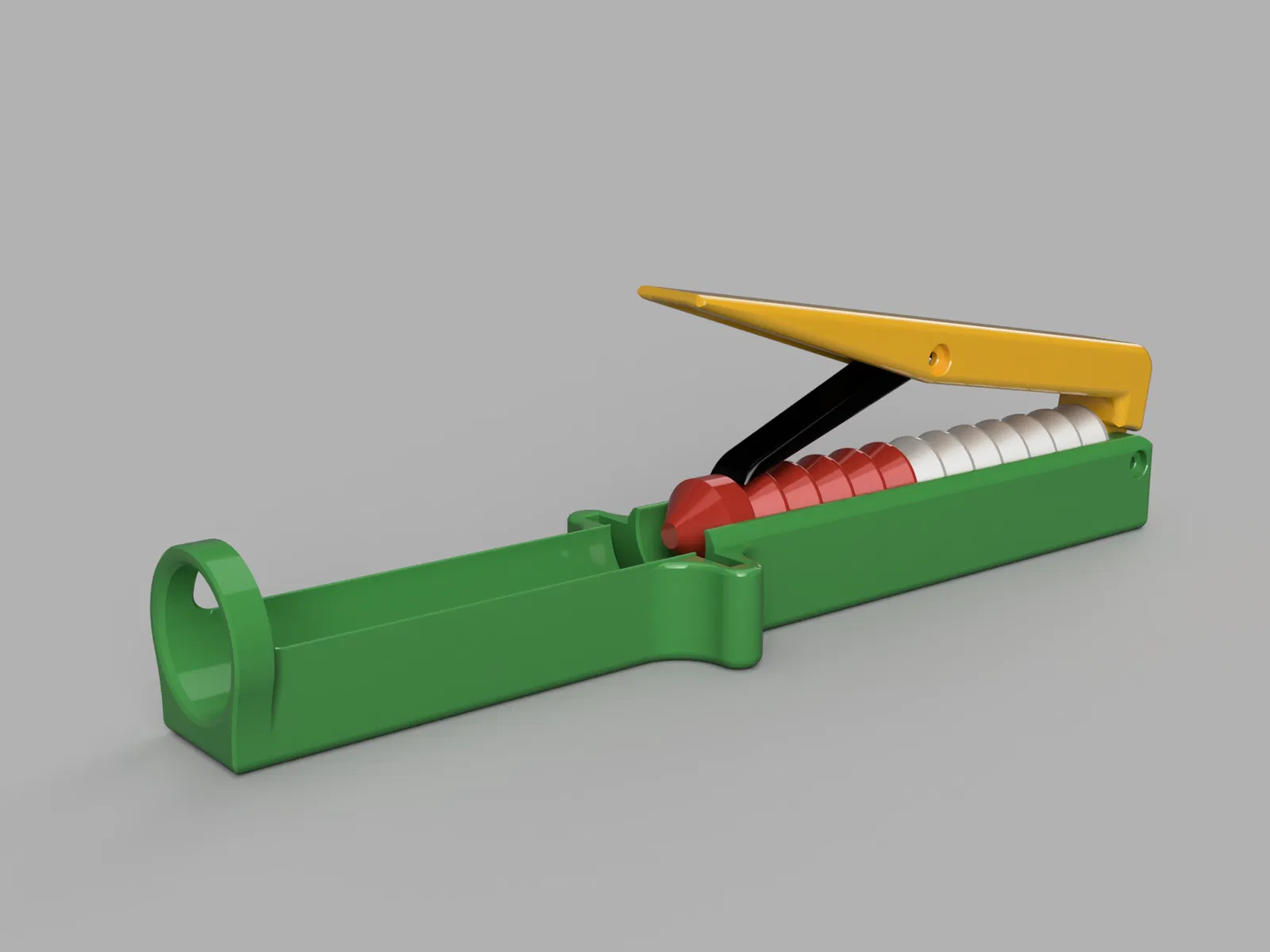

Sau đó, trượt các thanh trượt từ phía trước vào thân chính như trong hình.

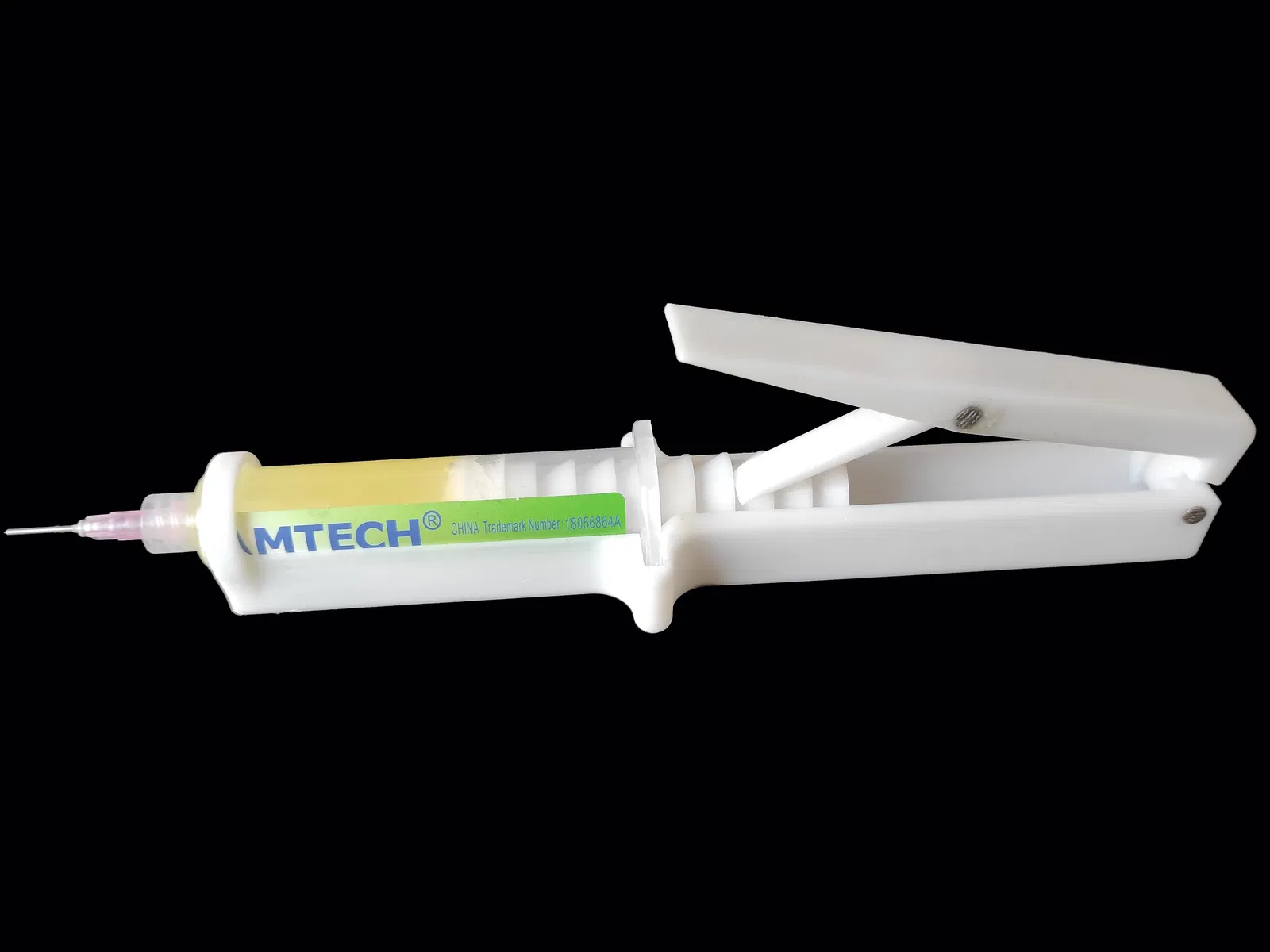

Cuối cùng, bạn phải đặt ống tiêm vào giá đỡ.
Lưu ý: dung sai rất chính xác, vì vậy có thể cần dùng một lực nhất định.

Cài đặt in:

Chất liệu: PETG
Support: CÓ (chỉ lỗ lớn cho ống tiêm trên thân chính)
Raft: CÓ (ít nhất cho các thanh trượt)
Độ dày lớp: 0.2mm
Các file riêng lẻ đã được căn chỉnh sẵn sàng để in.
