BỘ LỌC, cho Voron 2.4

Bạn của tôi nateb16 đã thiết kế cái này. Git là VoronUsers/printer_mods/nateb16/THE_FILTER tại master · nateb16/VoronUsers (github.com)

LƯU Ý: Các bản sửa đổi/tệp mới nhất sẽ luôn được đăng trên GitHub trước, và cập nhật ở đây khi có thời gian.

Tuyên bố miễn trừ trách nhiệm: Giống như tất cả các mod máy in, chúng tôi không chịu trách nhiệm. Sử dụng có rủi ro của riêng bạn. Điều đó nói rằng, tôi đã sử dụng The Filter được một năm rưỡi, POGO được hơn một năm, không có vấn đề gì, làm nóng buồng tốt hơn và giảm khói.

CẬP NHẬT ngày 01/07/2023: Đã cập nhật Macro. Các bước sử dụng:

1. Lưu vào thư mục cấu hình với tên bạn thích. Của tôi là TheFilter.cfg.
2. Thêm [include TheFilter.cfg] vào tệp printer.cfg của bạn.
3. Mở tệp và chỉnh sửa pin được sử dụng trên MCU của bạn.
4. Liên hệ với tôi nếu nó không hoạt động đúng, hoặc nếu bạn có đề xuất. Nhưng tôi nghĩ tôi đã làm ổn.

Mô tả về cách nó hoạt động trong phần 'AKINFERNO ADDS' ở dưới cùng.

CẬP NHẬT ngày 25/04/2023 (Hướng dẫn đấu dây quạt/pogo và macro của tôi)

Phiên bản hướng dẫn của tôi ở phía dưới, trong phần 'AKINFERNO ADDS'.

CẬP NHẬT: ngày 13/04/2023 (Các bộ phận thử nghiệm do tôi thêm vào)

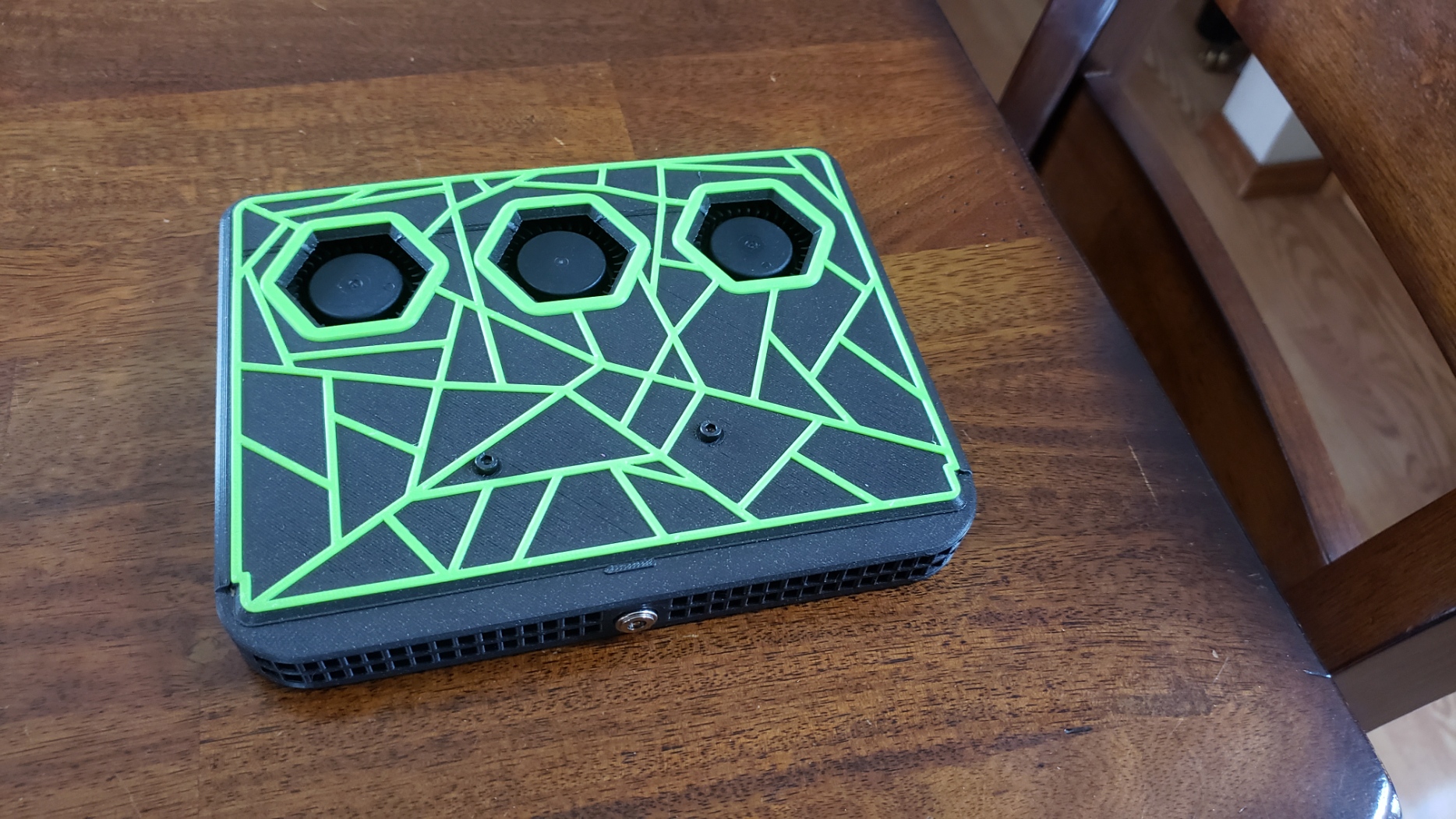

Tôi đã thêm một vài biến thể. Tôi đã làm dày các đường trên nắp nên chúng là 0,8mm thay vì 0,4mm. Dự định để đảm bảo các màu sáng nổi bật khi thực hiện thay đổi màu. Và các kẹp giữ luôn bị gãy với tôi. Vì vậy, tôi đã thiết kế lại chúng bằng cách sử dụng các bộ hỗ trợ Deck của Voron. Chèn chúng sang một bên và xoay xuống. Chúng sẽ không bị trượt hoặc gãy. Tôi có thể sẽ tạo một nhánh trên Git và đăng tất cả các mod của mình vào thư mục Thử nghiệm để công việc của Nate được giữ nguyên.

CẬP NHẬT: ngày 05/02/2023 (Chỉ mẫu Fysetc Kit)

Với phản hồi từ cộng đồng Voron. Một số vấn đề đã được giải quyết. 1) Ống xả đã được thay đổi và tối ưu hóa để ngăn chặn sự cố mất viên và cải thiện hiệu suất lọc. Sự đánh đổi là thời gian làm nóng và hiệu suất làm nóng buồng tổng thể bị ảnh hưởng một chút. Sẽ cập nhật biểu đồ sau khi thử nghiệm và giữ V1 trong kho lưu trữ. 2) Giá đỡ cho đầu nối pogo đã được thay đổi để phù hợp với danh sách aliexpress. 3) Các lỗ vít đã được thêm vào để cố định quạt và nắp, nếu muốn. 4) Hướng dẫn cài đặt cũng đã được cập nhật để rõ ràng hơn.

CẬP NHẬT: ngày 11/01/2023

Nhờ devsfan1830#3401 trên Discord đã tìm và sửa lỗi với mẫu quạt tiêu chuẩn 2 quạt, và tạo một mẫu quạt đơn tương tự cho các mặt bên, được thêm bên dưới.

CẬP NHẬT: ngày 26/12/2022

Với phản hồi từ các thành viên cộng đồng, một số vấn đề đã được giải quyết. Đầu tiên, ống xả đã được thay đổi và tối ưu hóa để cải thiện sự cố mất viên cũng như cải thiện hiệu suất lọc. Sự đánh đổi cho những sửa đổi này là thời gian làm nóng và hiệu suất làm nóng tổng thể bị ảnh hưởng một chút. Giá đỡ cho đầu nối cũng đã được thay đổi để phù hợp với danh sách aliexpress. Tôi đã thêm các lỗ để cố định quạt nếu muốn. Nắp vẫn thiếu ốc vít vì lý do thẩm mỹ. Kênh dây cho phiên bản hai quạt cũng đã được thay đổi đáng kể do sự nhầm lẫn và sự lộn xộn tổng thể.

Nateb16 cũng đã cập nhật hướng dẫn cài đặt để rõ ràng hơn.

GIỚI THIỆU

THE FILTER là một mod tùy chỉnh do Nate tự thiết kế. Ban đầu anh ấy được truyền cảm hứng để bắt đầu dự án này sau khi Nevermore của anh ấy bị tan chảy. Nó là sự kết hợp giữa hệ thống làm nóng buồng quạt làm mát giường của Andrew Ellis và bộ lọc than hoạt tính của Nevermore, trong một vỏ tùy chỉnh hoàn toàn. Anh ấy đã tạo ra hai thiết kế; phiên bản hai quạt 5015 và phiên bản 3 quạt cho giường Fysetc (vì chúng có khoảng cách gắn giường không chuẩn). Cả hai đều có dung tích lớn cho than viên trong một mô hình hai mảnh với giá đỡ sử dụng một lượng nhỏ ốc vít. Nó được gắn từ phía trước để LÀM TĂNG ĐÁNG KỂ việc làm nóng buồng máy in của bạn bằng cách thổi không khí qua đáy giường. Anh ấy cũng muốn nó dễ dàng tháo rời, vì vậy nó có một đầu nối nhanh từ tính tùy chọn sử dụng đầu nối POGO, mà anh ấy tin là lần đầu tiên đối với một mod loại này. Đầu nối này giúp việc tháo lắp (trong quá trình in PLA) và bảo trì nhanh chóng và dễ dàng. Nó đã được thử nghiệm rộng rãi với hơn 40 giờ hoạt động và 50 lần kết nối và ngắt kết nối. Luồng không khí cao và thiết kế nhỏ gọn giúp nó chống cháy và chống cong vênh. Sử dụng các miếng đệm in 3D, nó cũng được cách ly nhiệt khỏi khung máy in.

Kiểm tra

Ước tính sơ bộ trong quá trình thử nghiệm (kết quả thay đổi tùy thuộc vào mức độ cách nhiệt và kích thước máy in của bạn)

Thời gian máy in đạt 40°C

• VORON 2.4 350mm tiêu chuẩn - 55 phút
• Nevermore VORON 2.4 350mm - 40 phút
• THE FILTER VORON 2.4 350mm - 12 phút

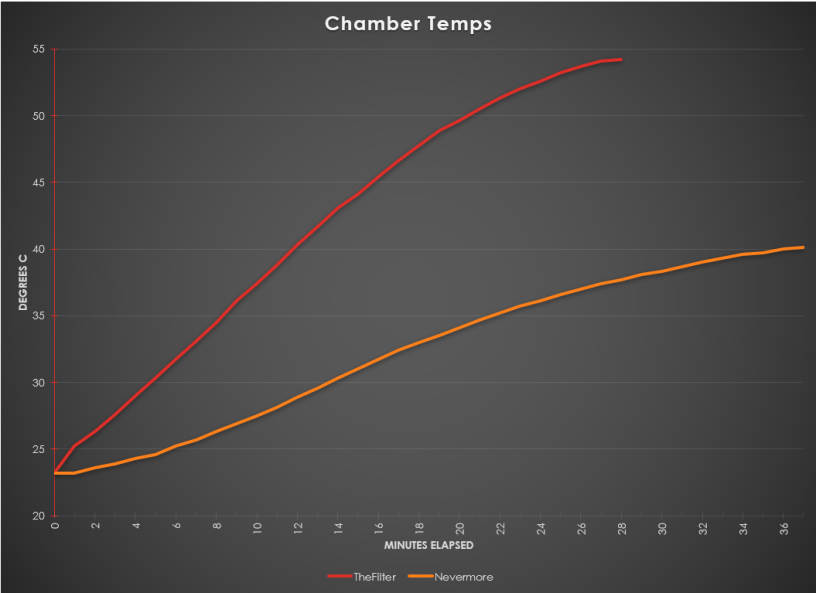

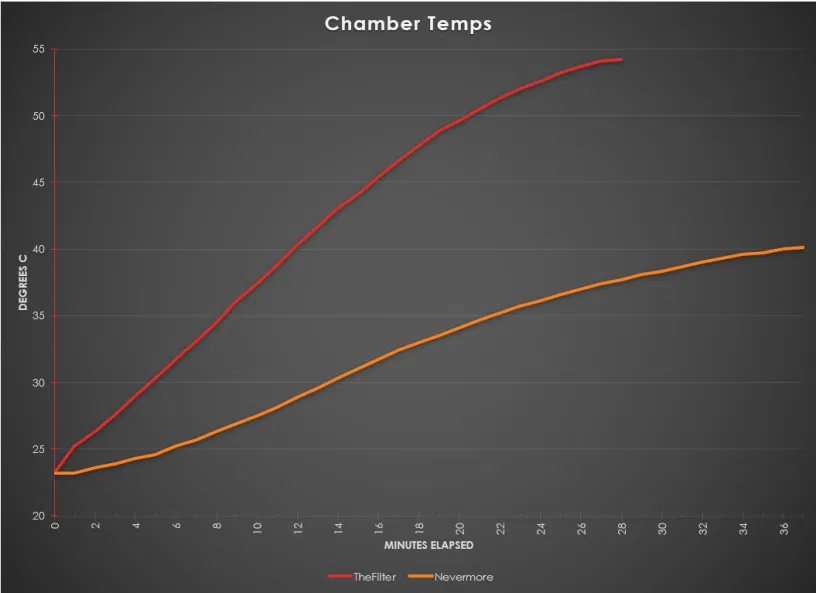

Biểu đồ thống kê nhanh (do người dùng Discord akinferno#3062 cung cấp)

Kiểm tra thời gian làm nóng đến 40°C

Các bộ phận cần thiết

• (2-3) Quạt 5015 24V
• (Bộ đầu nối ống lồng)
• (1) Microfit molxex 2 chân nếu không sử dụng đầu nối POGO
• (1) MISC ống co nhiệt và mỏ hàn (tốt nhất) hoặc ống co nhiệt mỏ hàn (tốt hơn) hoặc mối nối đôi (ổn)

Đầu nối pogo và dây cáp từ ali-express

• (1) Đang tìm nguồn cung ứng bộ phận phù hợp. Danh sách đã thay đổi và có thể không phù hợp để lắp đặt. Hiện đang điều tra các giải pháp thay thế (24/06/2024)

Cài đặt

Hướng dẫn cài đặt có trong các mẫu tương ứng

Nếu sử dụng đầu nối từ tính:

1. In khuôn hàn (đầu nối có từ tính và rất khó hàn nếu không được cố định)

• chân giữa là cực dương
• chân bên là GND
• đặt đầu nối vào khuôn và cố định bằng băng dính để dễ dàng gắn dây

1. Nếu có thể, cắt bỏ đầu nối USB để lộ dây đỏ và đen, nếu không thì chuyển sang bước 3
2. Ép các đầu nối ống lồng và nhấn đầu cáp nguồn vào giá đỡ in 3D (sử dụng keo siêu dính nếu đầu nối có vẻ lỏng)
3. Kết nối với MCU và điều chỉnh cấu hình của bạn (Tôi khuyến khích thiết lập bộ lọc bằng macro quạt làm mát giường của andrew ellis)

QUAN TRỌNG

KẾT NỐI DÂY VỚI CÁC CỔNG HOTEND RỖI ĐỂ BẢO VỆ MCU TRONG TRƯỜNG HỢP NGẮT KẾT NỐI NGẪU NHIÊN CHO BỘ LỌC. được giải thích trong AKinfernos Adds

KHÔNG THÁO NẮP IN KHI BẢN IN CÒN ẤM (LÀM NHƯ VẬY SẼ GÂY CONG PHẦN TỬ DẪN ĐẾN KÍN KHÔNG TỐT VÀ HIỆU SUẤT KÉM)

Mẫu cấu hình và hướng dẫn thiết lập (lấy từ github của andrew ellis)

https://github.com/VoronDesign/VoronUsers/blob/master/printer_mods/Ellis/Bed_Fans/Klipper_Macros/bedfans.cfg

Một macro được cấu hình sẵn với các biến đã sửa đổi được cung cấp, hãy đảm bảo thêm [include bedfans.cfg] vào printer.cfg của bạn và điều chỉnh pin hoặc làm theo hướng dẫn bên dưới.

1) Đặt tệp .cfg vào cùng thư mục với tệp printer.cfg của bạn.

2) Thêm [include bedfans.cfg] vào printer.cfg của bạn.

3) Thay đổi pin cho quạt của bạn ở phần thứ hai.

• Mục này được để trống có chủ ý để nó báo lỗi nếu bạn không điền vào.

4) Cấu hình các tùy chọn trong phần đầu tiên:

• variable_threshold đặt ngưỡng nhiệt độ giường mà tại đó quạt giường của bạn sẽ được sử dụng.
  • Mặc định là 100C (vì vậy nó không bật cho PLA)
• variable_slow đặt tốc độ quạt khi giường đang làm nóng.
• variable_fast đặt tốc độ quạt khi giường đã đạt nhiệt độ.

LƯU Ý: Bao gồm phiên bản văn bản của cấu hình của tôi, được sửa đổi một chút để chạy quạt ở tốc độ thấp khi in PLA/PETG, để ngăn nhiệt độ giường làm cong nắp.

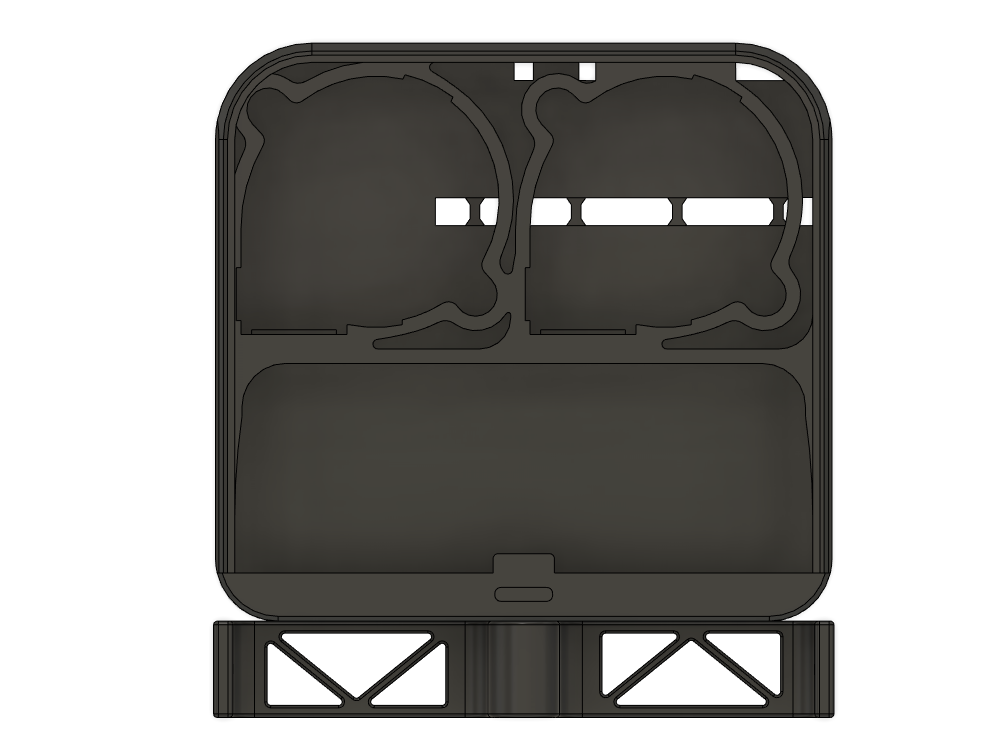

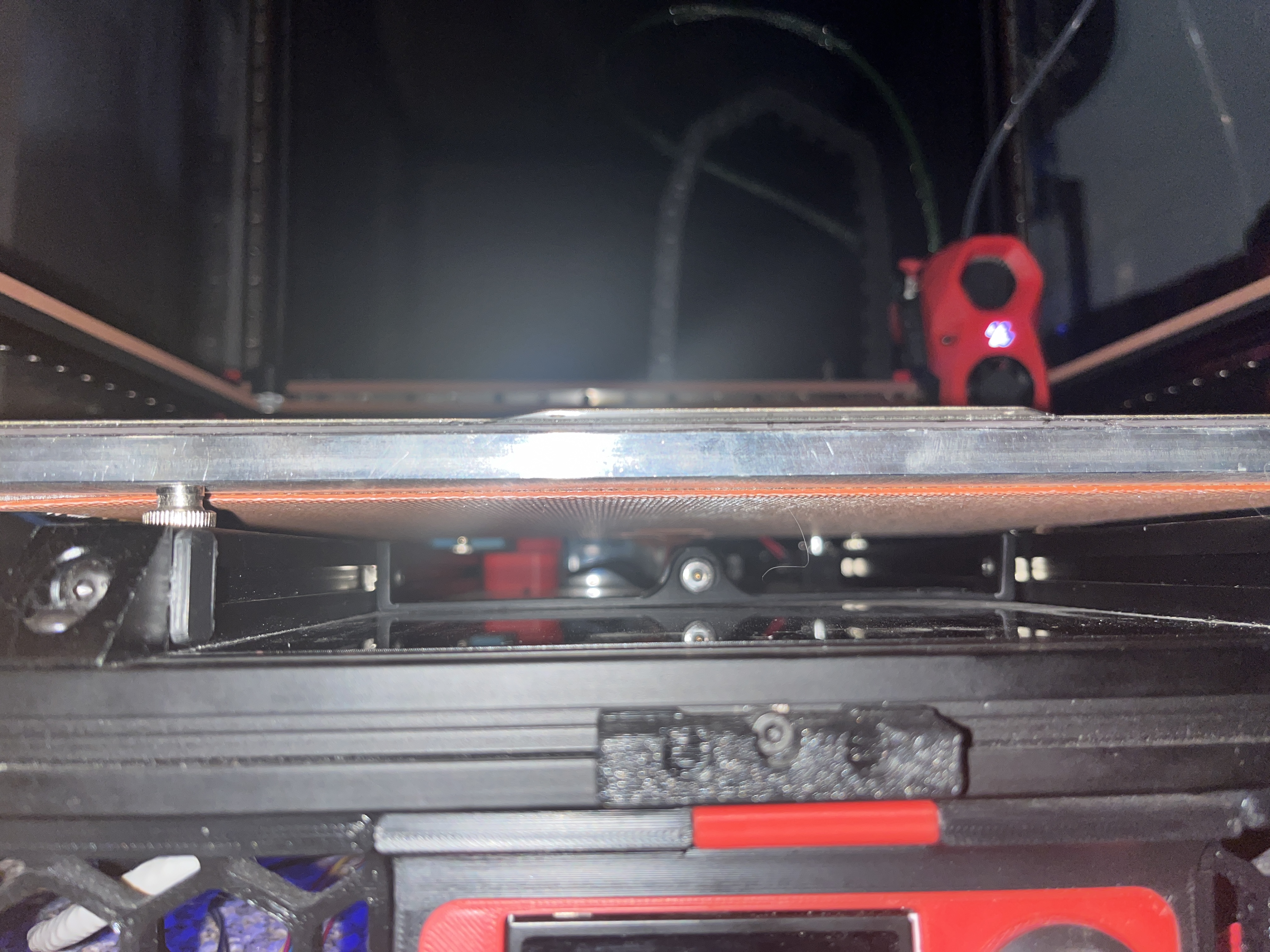

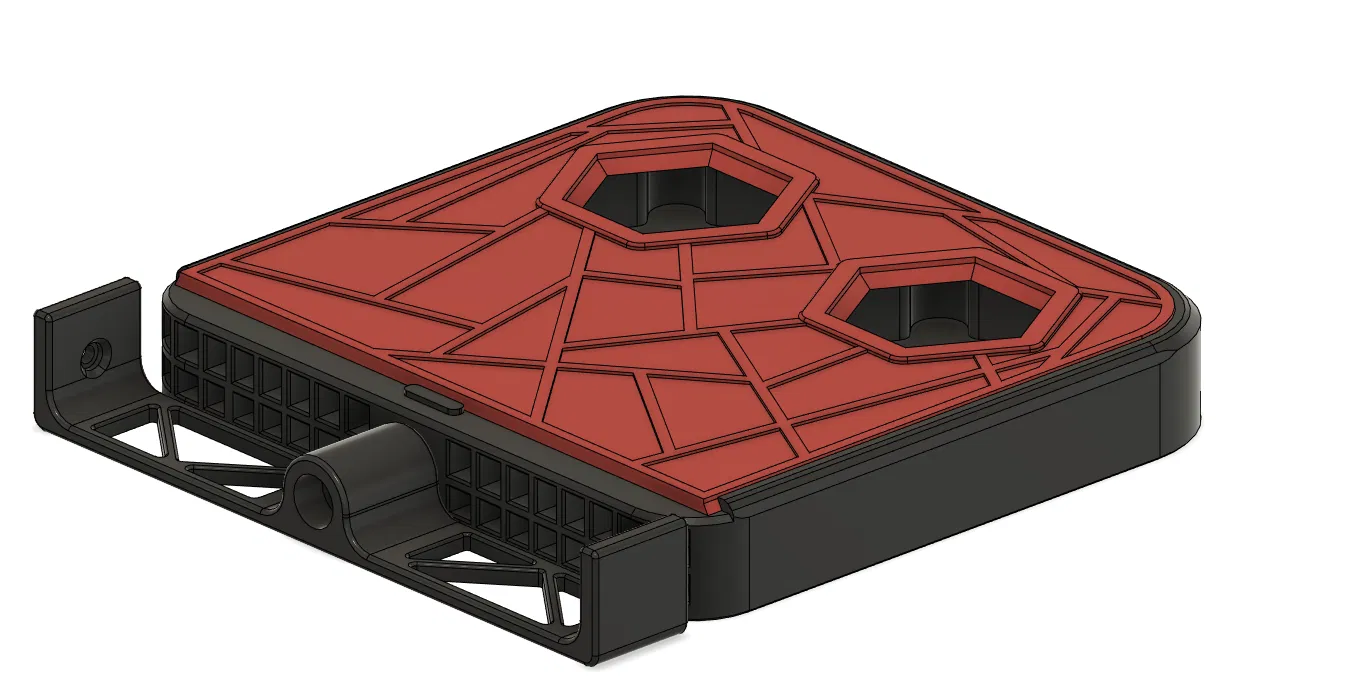

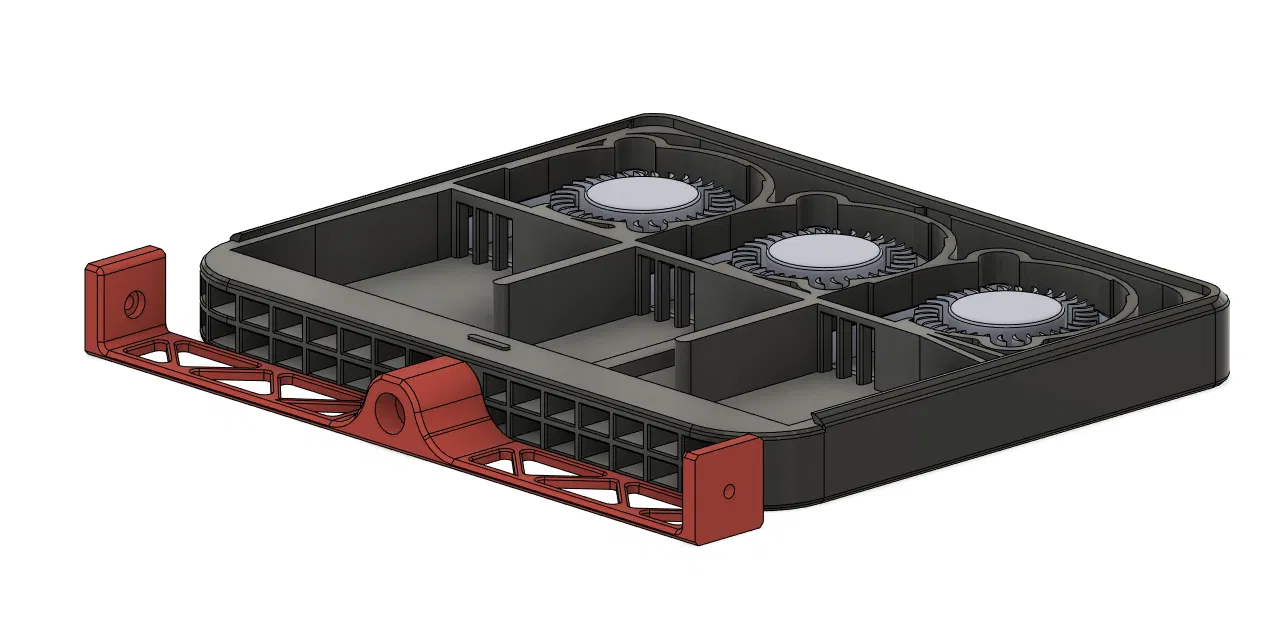

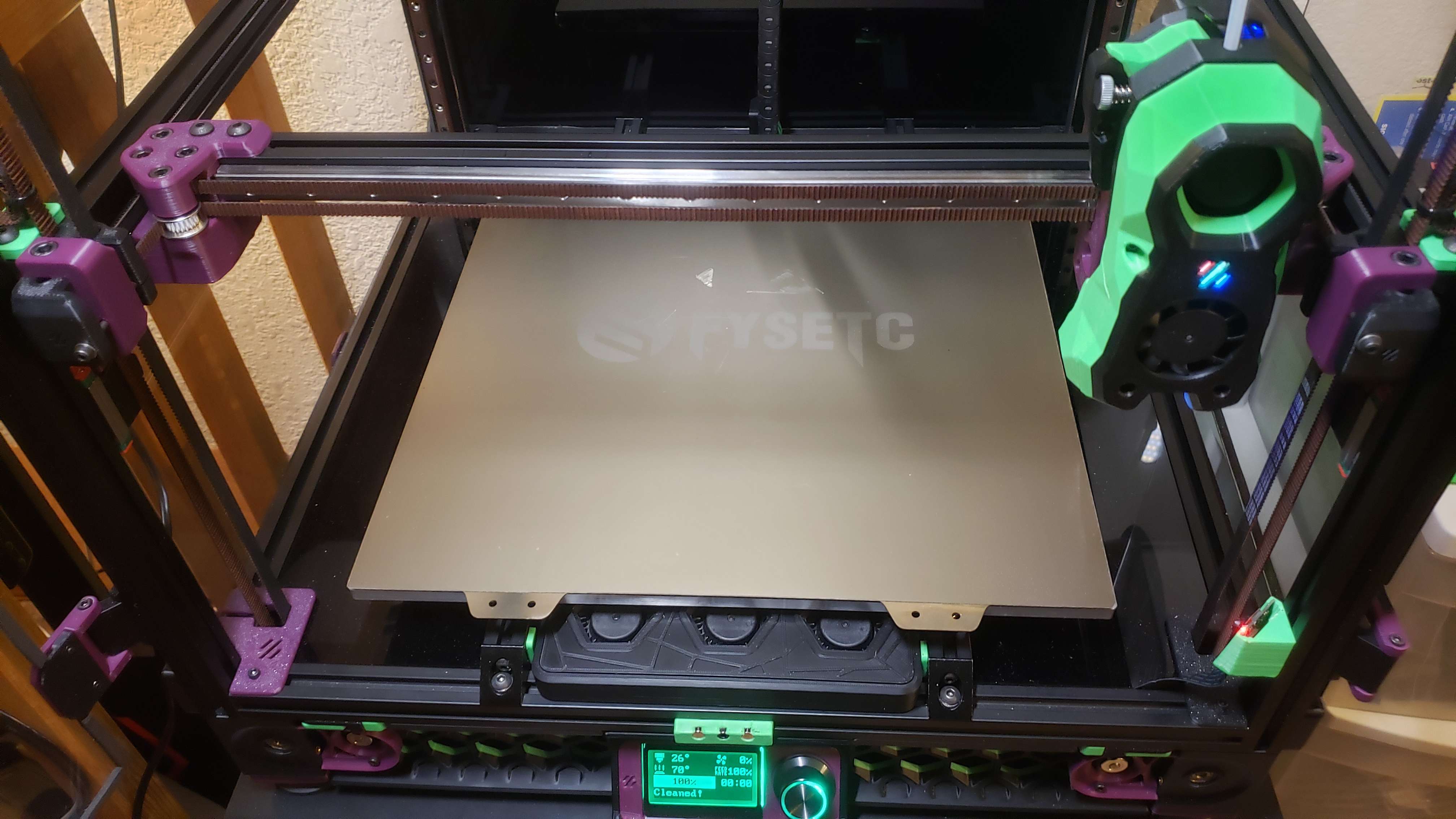

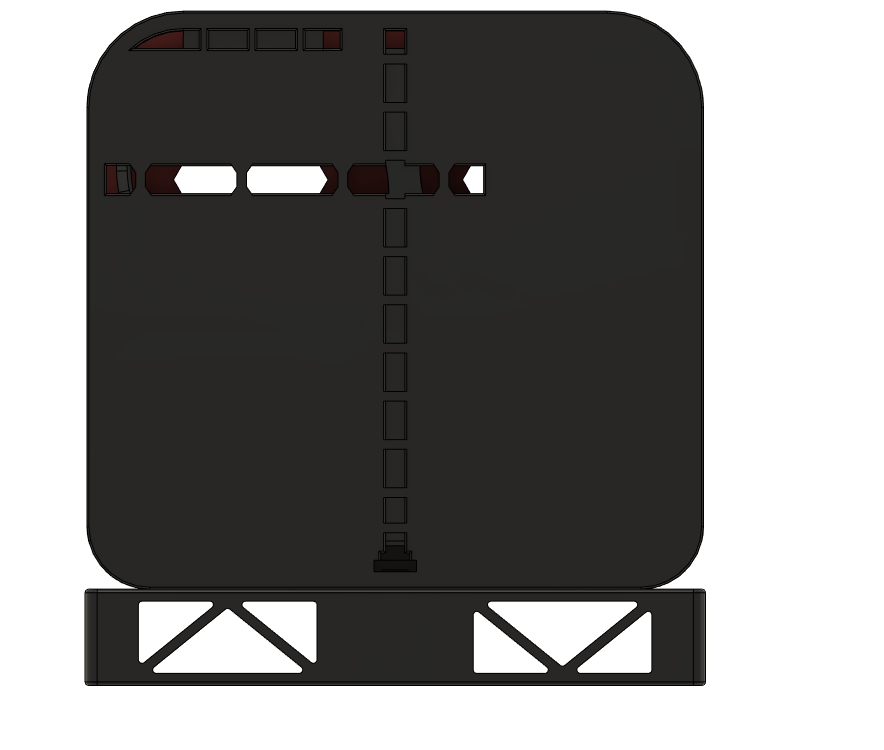

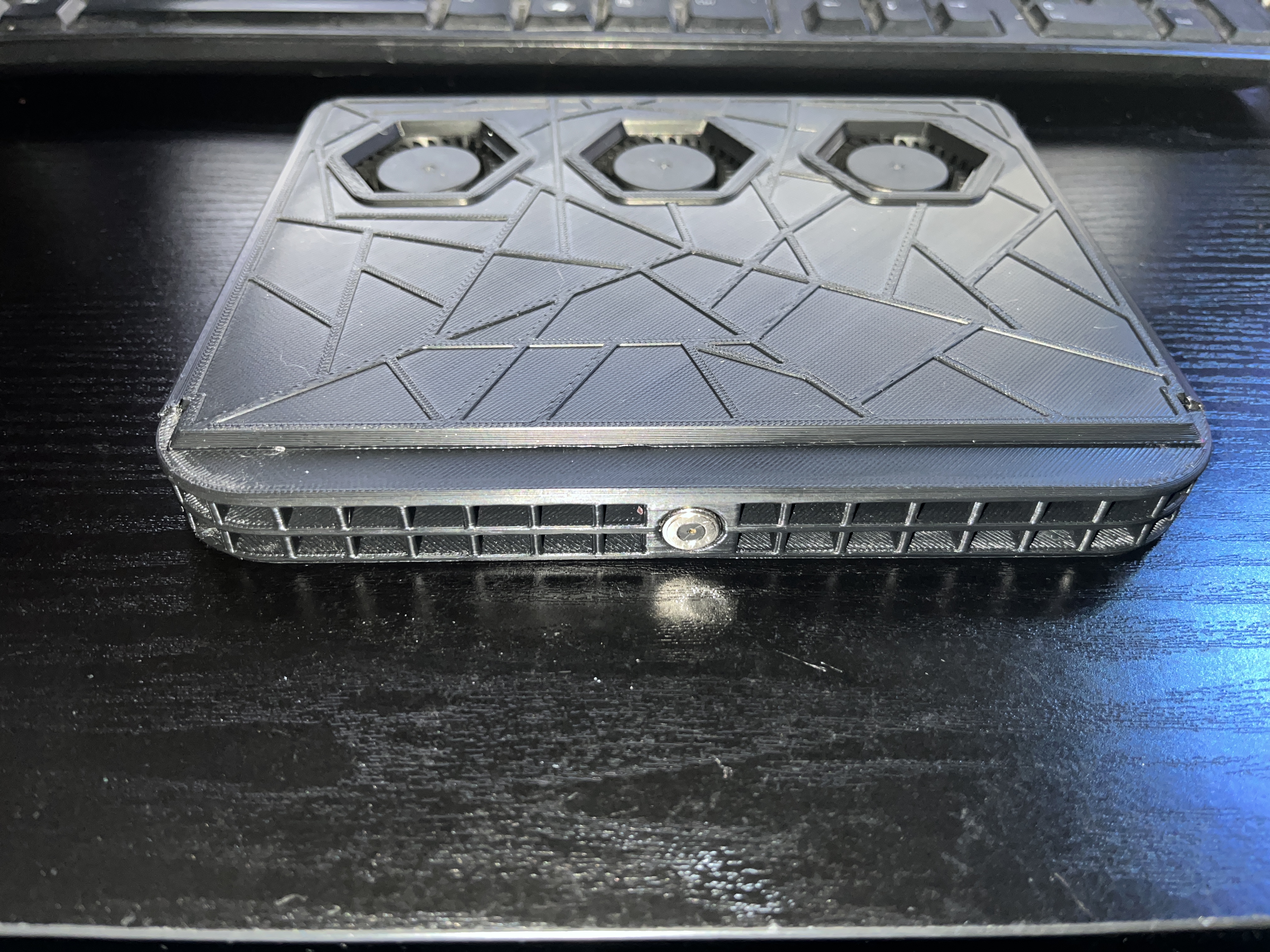

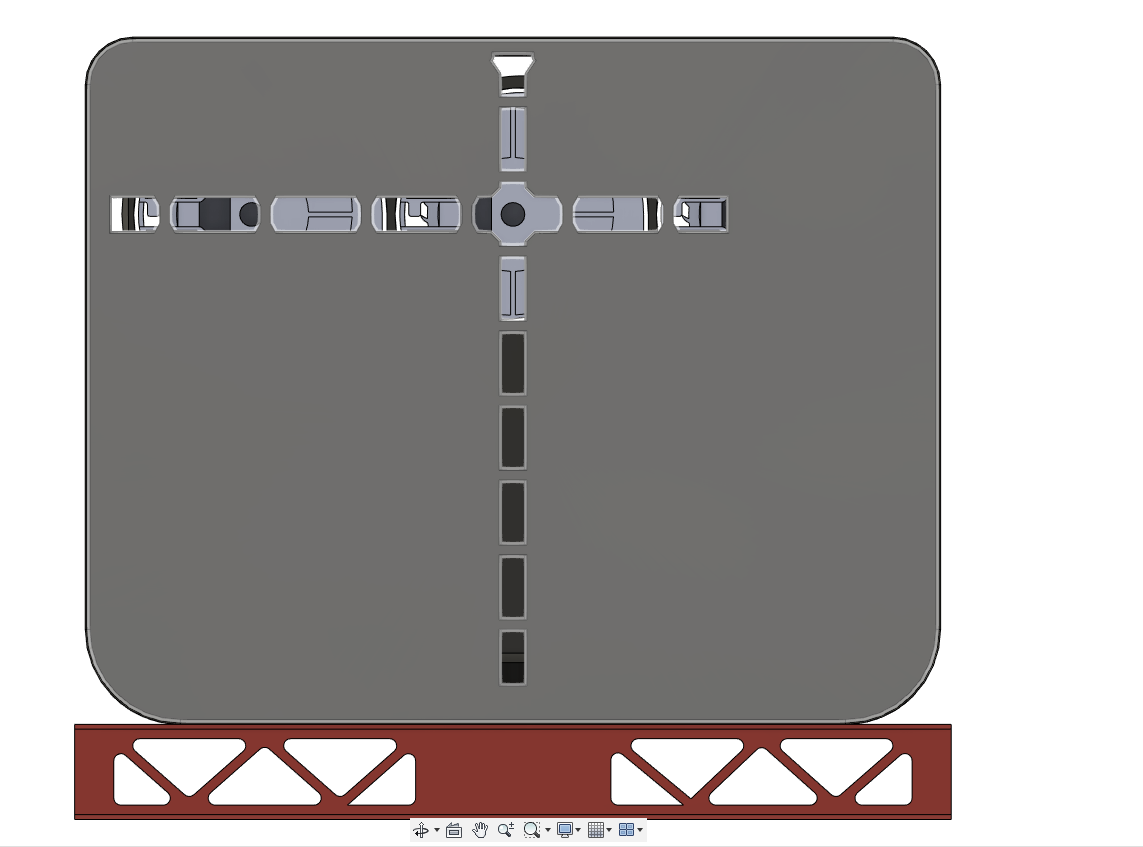

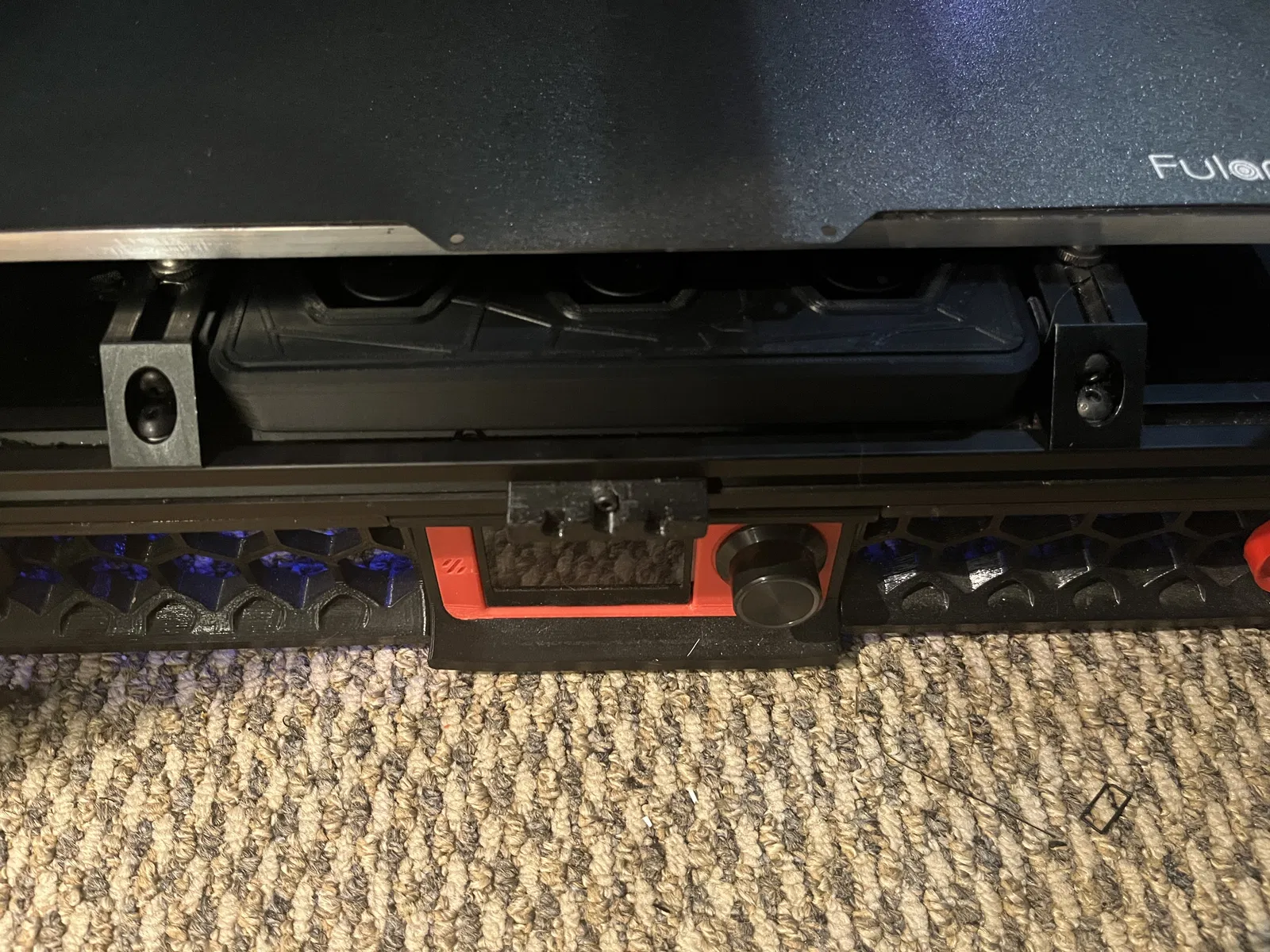

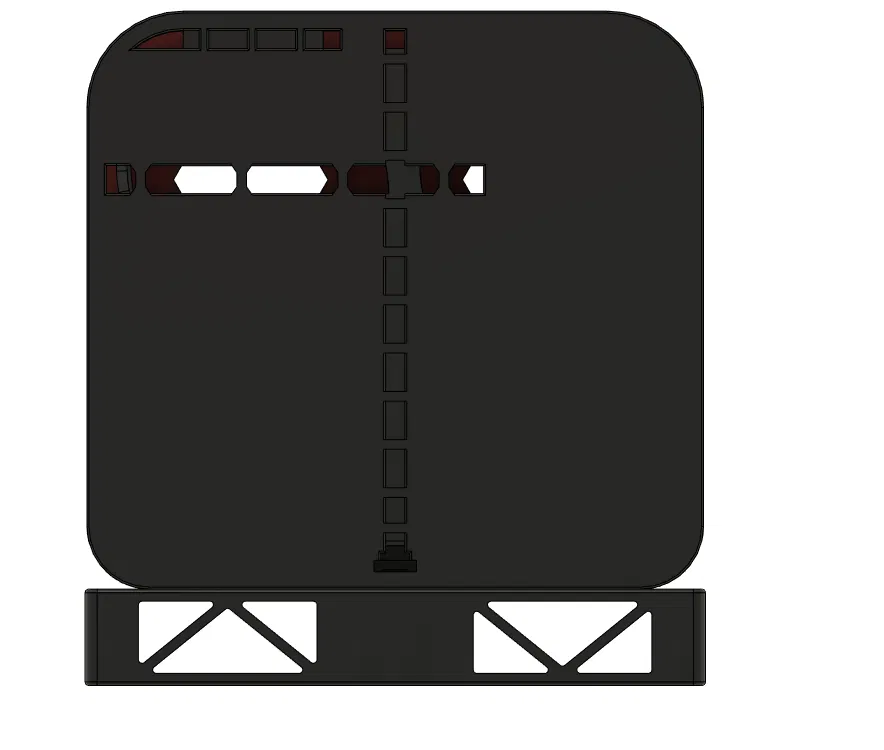

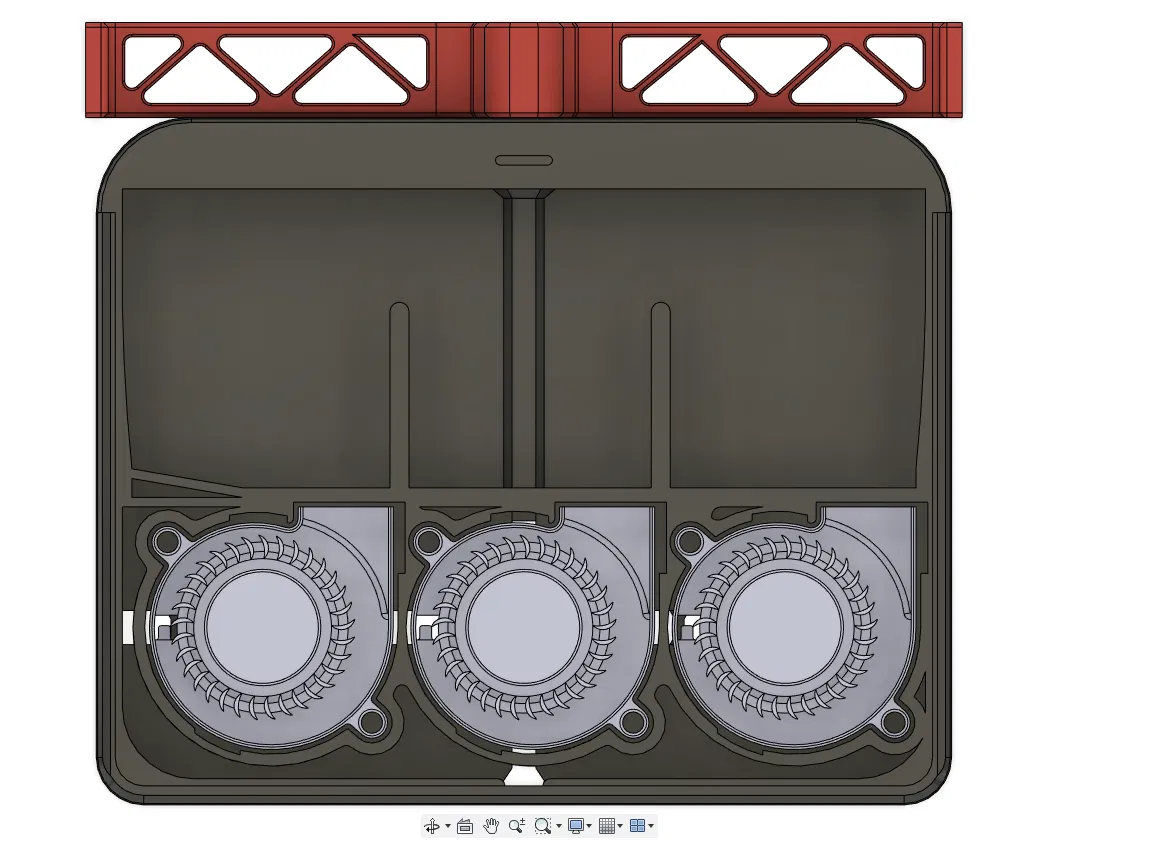

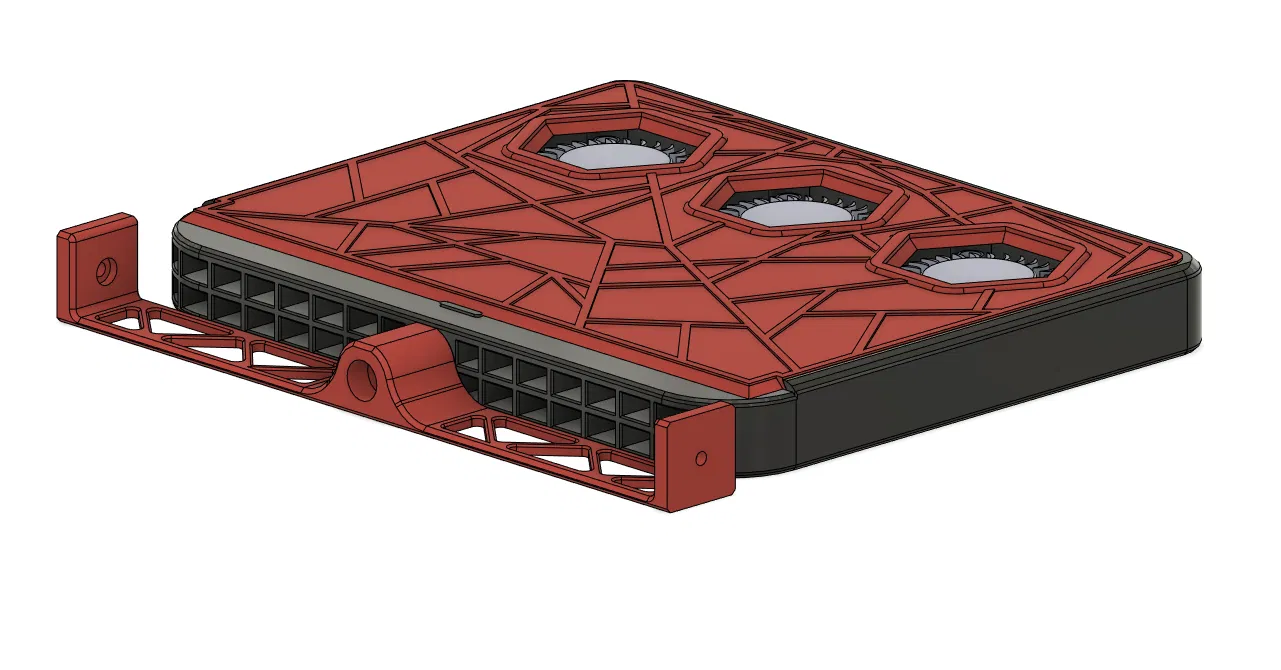

Hình ảnh cài đặt mẫu (Bản vẽ CAD và các mẫu hiện tại có những thay đổi nhỏ về mặt thẩm mỹ so với những hình ảnh này)

Tín dụng

Nhà thiết kế: nate#5815

Người thử nghiệm/Góp ý: akinferno#3062

Andrew ellis (Ellis #4980) vì đã truyền cảm hứng và cung cấp macro mà tôi không thể tự làm https://github.com/VoronDesign/VoronUsers/tree/master/printer_mods/Ellis/Bed_Fans

The Nevermore (nhấp vào liên kết để tìm hiểu về VOC) https://github.com/nevermore3d/Nevermore_Micro

Các tệp CAD nằm trên Github được liên kết ở trên.

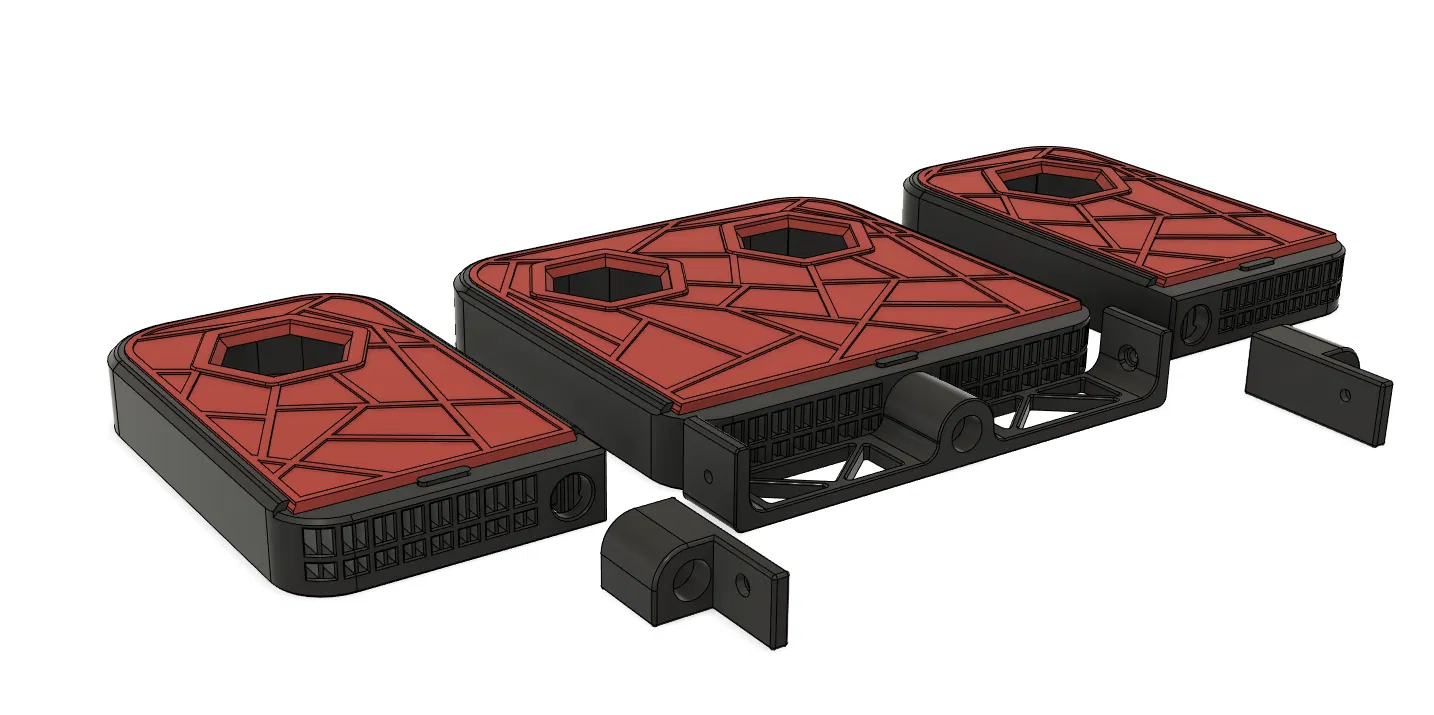

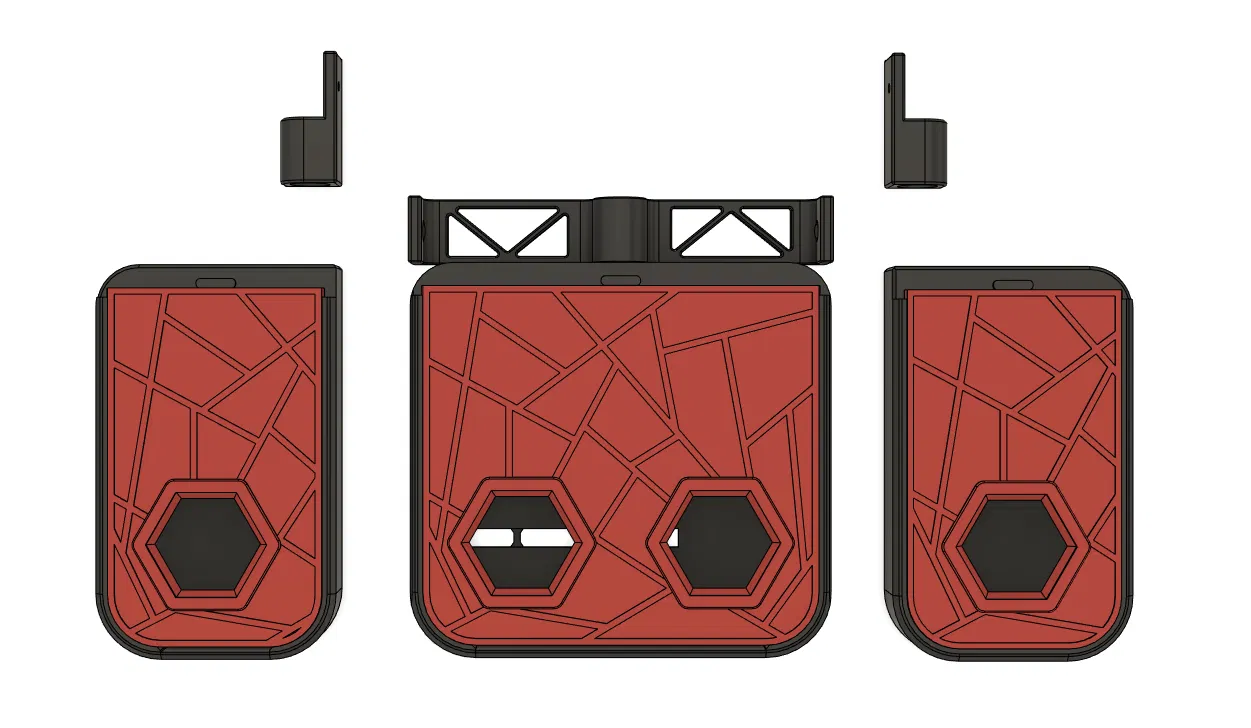

HƯỚNG DẪN PHIÊN BẢN QUẠT ĐƠN

Sửa đổi được tạo bởi devsfan1830#3401 trên Discord Voron dựa trên các tệp CAD cho phiên bản khoảng cách tiêu chuẩn.

Lưu ý, một số chi tiết có thể không khớp với các mẫu hiện tại cho các biến thể khác. Nếu bạn tìm thấy sự cố hoặc sự không nhất quán, hãy liên hệ với devsfan1830#3401 qua tin nhắn riêng trên Discord hoặc sử dụng các tệp CAD trên Github để thực hiện điều chỉnh. Đừng làm phiền nate :)

In tương tự như bản gốc. Lưu ý, bạn PHẢI in các phiên bản trái và phải của mỗi tệp. Gương bất kỳ STL nào sẽ dẫn đến sai lệch. Hướng đặt sẽ tự giải thích nhưng nó được định hướng như thể bạn đang nhìn máy in của mình từ phía trước.

Các lỗ cho đầu nối từ tính dựa trên mục aliexpress được liên kết ở trên. Có thể có một số khác biệt trong các bản in. Nếu có gì đó không khớp, vui lòng thêm nhận xét hoặc nhắn tin cho devsfan1830#3401 trên Discord hoặc sử dụng các tệp CAD trên Github để thực hiện điều chỉnh.

QUAN TRỌNG

VẪN CẦN LƯU Ý KHÔNG KẾT NỐI CÁC QUẠT NÀY VỚI ĐẦU CẮM QUẠT, SỬ DỤNG CỔNG HOTEND ĐỂ ĐẢM BẢO ĐỘ BỀN VÀ TRÁNH HƯ HỎNG MCU NGẪU NHIÊN

CÁC BỘ PHẬN CẦN THIẾT

• BẢNG CHIA QUẠT TỪ KB3D (KHÔNG LIÊN KẾT CHỈ ĐƠN GIẢN THÍCH NHỮNG NGƯỜI NÀY)

https://kb-3d.com/store/electronics/631-fan-splitter-expansion-pcb-1658867098563.html

PHẦN BỔ SUNG CỦA AKINFERNO

Nate là bạn, và anh ấy không có hoặc không muốn có tài khoản Printables, đó là lý do tại sao tôi đăng TheFilter ở đây. Anh ấy đã cập nhật Git, tôi cập nhật cái này. TheFilter là sáng tạo của anh ấy, vì vậy tôi cố gắng sao chép y nguyên từ Git của anh ấy, nhưng đã thêm phần này để xác định rõ thông tin nào đến từ tôi. Mọi thứ ở trên đều từ Git của anh ấy.

Tại sao sử dụng thiết bị đầu cuối hotend dự phòng thay vì thiết bị đầu cuối quạt?

Trong quá trình thử nghiệm, chúng tôi nhận ra rằng nếu các đầu nối pogo của bạn không thẳng hàng hoàn toàn, và bạn kết nối hoặc ngắt kết nối quạt khi đang có điện, có khả năng xảy ra đoản mạch ngắn trong giây lát, ngay trước khi nam châm kết nối. Điều này đủ để làm đoản mạch các đầu cuối quạt trên MCU của bạn, và chúng sẽ không bao giờ hoạt động trở lại. Cổng hotend có mạch bảo vệ nguồn mạnh hơn nhiều. Nó sẽ không làm đoản mạch bảng mạch. Tối đa có thể làm nổ cầu chì, điều mà chúng tôi chưa bao giờ thấy xảy ra trong quá trình thử nghiệm. Vì vậy, hãy sử dụng đầu cuối quạt có rủi ro của riêng bạn. Nhân tiện, hãy làm tất cả những điều này có rủi ro của riêng bạn. Nhưng hãy biết rằng chúng tôi chưa nghe nói về bất kỳ ai gặp sự cố nào với các đầu nối pogo trên các đầu cuối hotend.

Hướng dẫn đấu dây Pogo của tôi

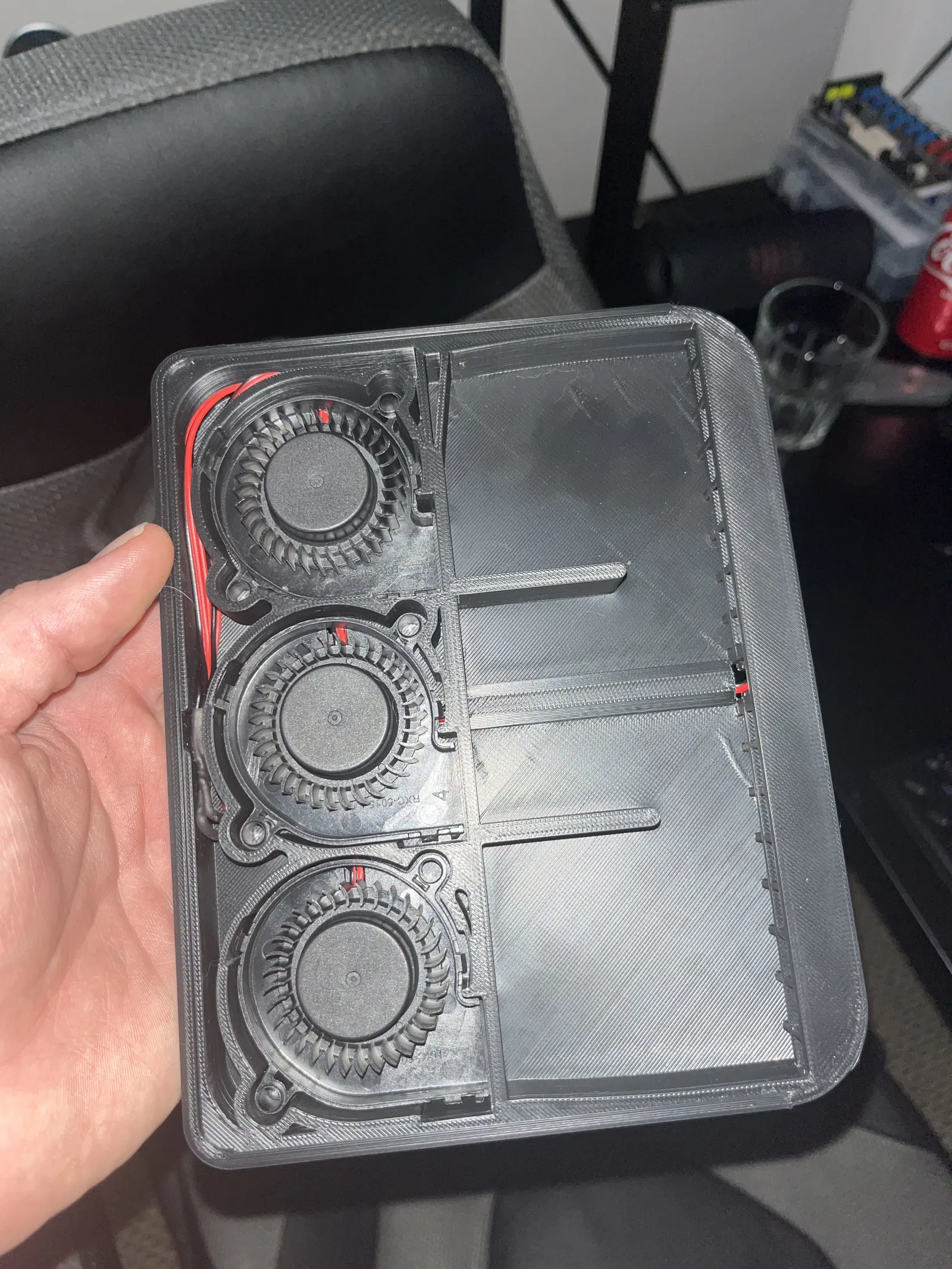

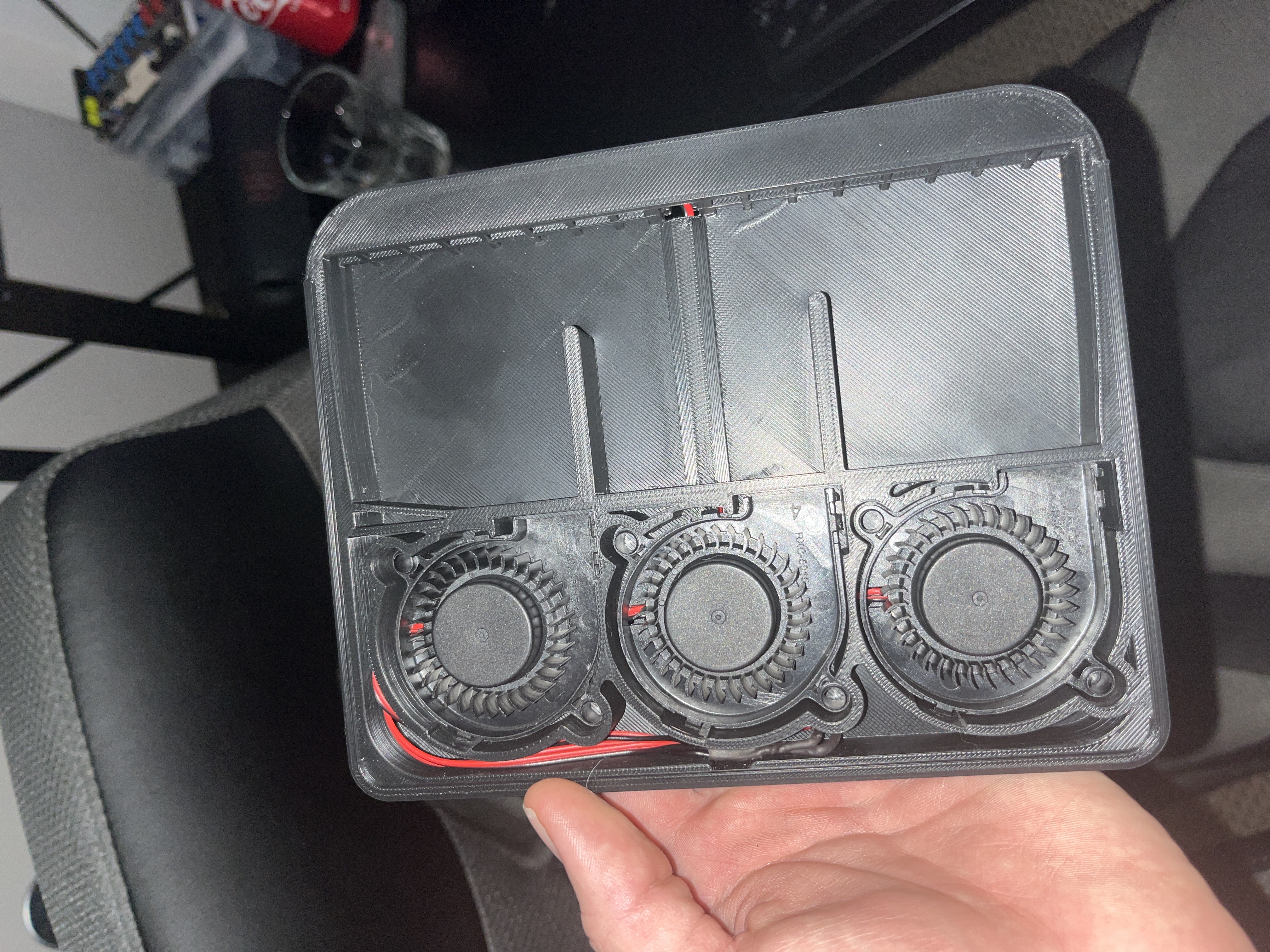

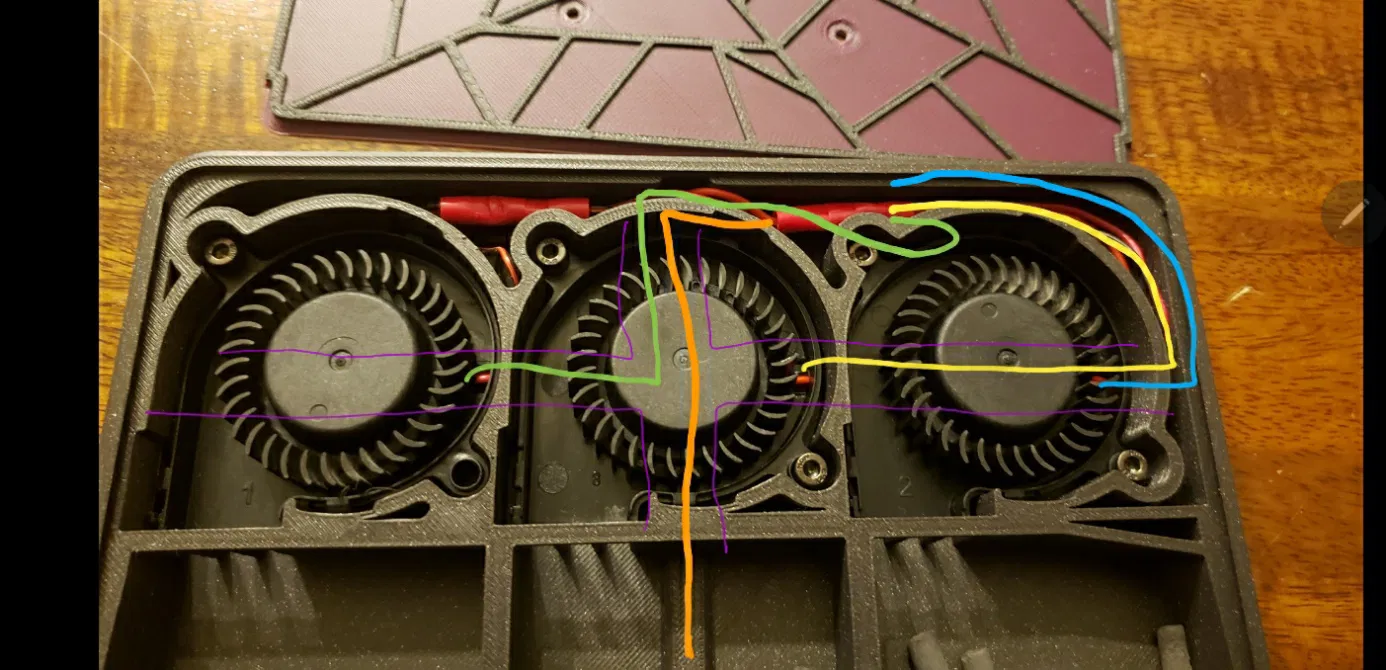

Vì vậy, bên dưới là sơ đồ đấu dây được vẽ kém. Màu tím là các rãnh trên đế. Tất cả các quạt đều có cả dây cực dương và cực âm, bạn có thể tách chúng ra một khi chúng đi vào khu vực quản lý dây phía sau. Tôi chỉ vẽ các đường dây dương. Bạn có thể thấy hai mối nối đôi của tôi trong ảnh. Cực dương ở bên phải, cực âm ở bên trái.

Quạt trái - Xanh lá Quạt giữa - Vàng Quạt phải - Xanh dương Đầu nối Pogo - Cam

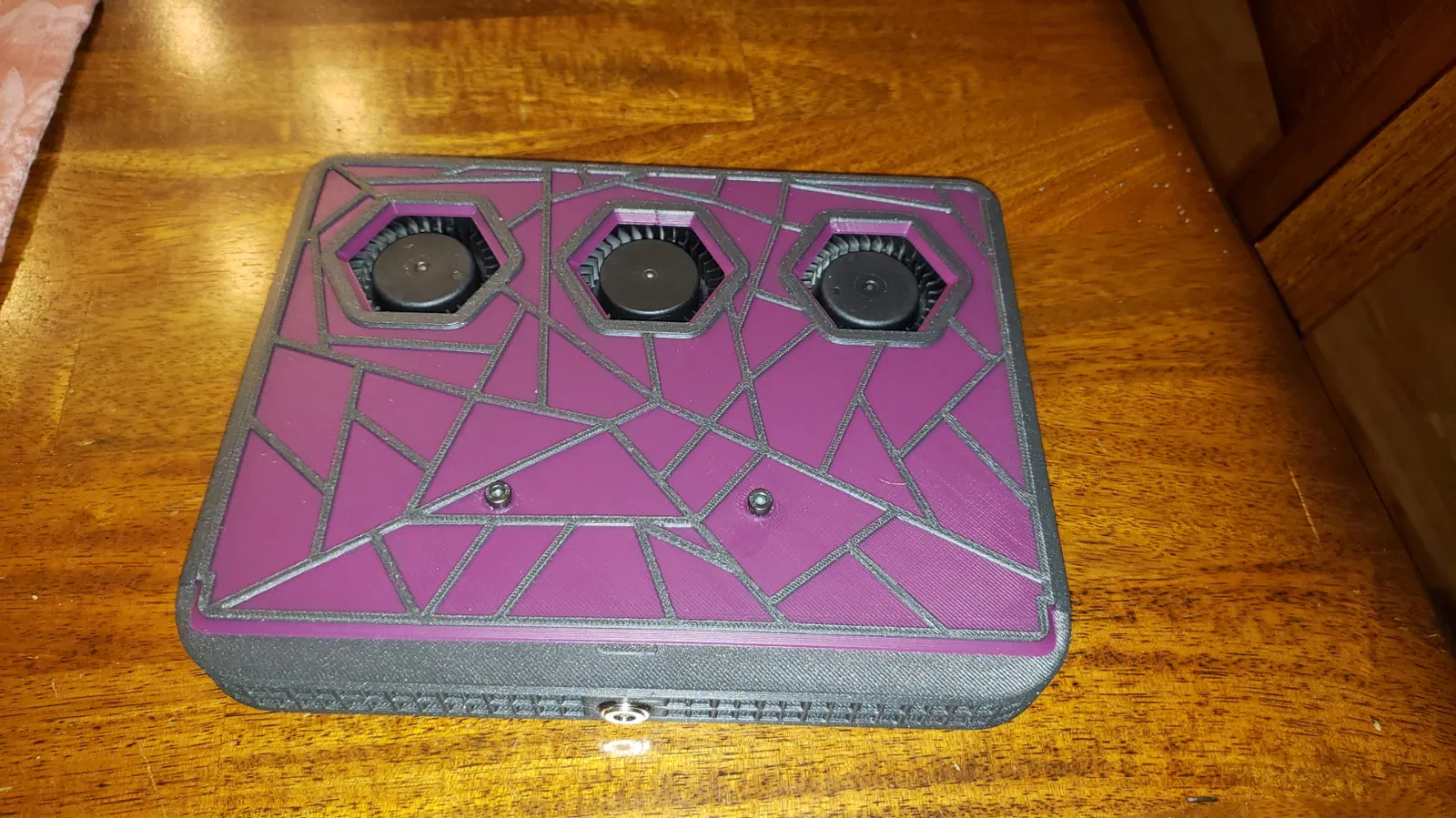

Hướng dẫn của Nate ở trên, tôi sẽ diễn đạt lại bằng lời của mình. Hướng dẫn của tôi đề cập đến ảnh trên, với các phiên bản nắp có màu thay đổi. Đáng chú ý là, đó là cùng một thân máy trong cả hai ảnh. Một nắp khác nhau có thể thay đổi hoàn toàn diện mạo của Bộ lọc của bạn!

Bước 1 - In khuôn hàn pogo và ấn pogo vào đó. Dây phải đủ dài để đi đến khu vực quản lý dây phía sau và ít nhất vài inch sang hai bên. Tôi để lại khoảng 6". Tôi không muốn đụng vào pogo nữa, và vì tôi sẽ phải cắt bỏ mối nối đôi, tôi muốn có đủ đồng. Có đủ không gian ở đó để nhét thêm một ít dây.

Bước 2 - Đừng quên ống co nhiệt của bạn! Hàn dây vào các đầu cuối. Tôi hàn cực dương vào chốt giữa và cực âm vào một trong các đầu cuối bên.

Bước 3 - Rút dây cáp ra khỏi khuôn và luồn nó qua phía trước của thân Bộ lọc. Nếu bạn có sợi filament bị chảy xệ do bridging kém, bạn có thể phải làm sạch nó. Nếu bạn làm gãy một hoặc hai bộ phận hỗ trợ… Tôi sẽ không nói. Nó vẫn sẽ hoạt động tốt. Đừng hỏi làm sao tôi biết.

Bước 4 - Khi nó đến khu vực quản lý cáp, tách cực dương và cực âm sang bên tương ứng, và gắn chúng vào các đầu cuối quạt của bạn. Nate khuyên nên hàn. Tôi thích mối nối đôi lười biếng. Tôi có đủ phần dư từ bước 1 để không phải lo lắng về nó :p

Bước 5 - Lắp giá đỡ. Đầu nối pogo của tôi có một vòng đệm dày xung quanh nó, nên nó không khớp phẳng với giá đỡ. Tuy nhiên, nó thu nhỏ dần, vì vậy tôi vẫn ấn nó vào. Sau khi được cố định, tôi lắp nó vào vị trí và nó hoạt động rất tốt. Đầu nối pogo nằm cách giá đỡ khoảng một inch, nhưng thẳng hàng hoàn hảo, nên không cần đặt hàng cái khác. Nếu bạn có phích cắm 90 độ, giá đỡ 1.1 trong thư mục 'Stock Filter' có vẻ hỗ trợ cáp đó.

Bước 6 - Cài đặt một tệp cấu hình. Của tôi nằm trong akinferno/VoronConfig: Files for my new Voron (github.com) Tệp TheFilter.cfg là tệp của tôi cho mod này. Một số người hài lòng với macro Nevermore, những người khác sử dụng macro BedFan của Ellis. Tôi nghĩ của tôi hoạt động hoàn hảo bây giờ. Nó là một phiên bản sửa đổi nhẹ của Ellis. Bạn phải thêm nó như một [include TheFilter.cfg] trong printer.cfg của bạn. Điều chỉnh các pin và ngưỡng ở phần trên của tệp của bạn. LƯU Ý: Tôi không ngại chơi đùa với các tệp này. Tôi thường chỉ cập nhật Git khi tôi làm cho nó hoạt động đúng, vì vậy nó nên an toàn, nhưng hãy sử dụng các tệp của tôi có rủi ro của riêng bạn. Tôi không đủ hiểu biết để thực hiện những thay đổi lớn mà không thử nghiệm, nhưng đủ hiểu về Jinja để làm hỏng mọi thứ. Tôi cũng thiếu đủ sự sợ hãi để ngăn mình tùy chỉnh mọi thứ :p

Macro của tôi hoạt động như thế nào ngay bây giờ: Khi nhiệt độ giường được đặt từ 60C trở lên, quạt sẽ bật ở 30%. Một khi nhiệt độ mục tiêu đạt được… nếu mục tiêu là 100C trở lên, nó sẽ tăng lên 100%. Các ngưỡng đó có thể được thay đổi ngay đầu tệp. Với Ellis, nếu bạn đặt là 60, nó cũng bật lên 100% khi đạt nhiệt độ đó. Macro của tôi chỉ giữ quạt ở 30% cho các nhiệt độ giữa ngưỡng thấp và ngưỡng cao. Tôi không muốn nhiệt độ buồng bổ sung khi in PLA. Chỉ đủ luồng không khí để nắp không bị cong vênh.

CẬP NHẬT: Trong macro của Ellis, khi Mục tiêu là 0C, quạt sẽ tắt. Với macro của tôi, giờ đây có một ngưỡng tắt. Quạt sẽ giảm xuống tốc độ chậm cho đến khi nhiệt độ giường giảm xuống dưới nhiệt độ đó. Điều này sẽ đảm bảo quạt tiếp tục chạy để 1) lọc không khí khi buồng còn ấm, 2) đảm bảo luồng không khí qua Bộ lọc khi giường đủ nóng để làm cong nắp. Trạng thái này được kiểm tra mỗi 5 phút. Vì vậy, chúng có thể tiếp tục chạy một chút dưới ngưỡng. Điều đó cũng có thể dễ dàng điều chỉnh.

Tôi đặt mặc định là 45. Chỉ cần đảm bảo nhiệt độ cao hơn nhiệt độ môi trường của giường hoặc nó sẽ chạy mãi.

-------------------------------------------CẬP NHẬT CŨ---------------------

Thân Bộ lọc Tiêu chuẩn V1.2 CẬP NHẬT: 21/12/2022

• Đã chỉnh sửa nắp để cắt bớt một chút ở cạnh. Điều này sẽ đảm bảo vừa vặn, ngay cả với lớp đầu tiên hơi bị bẹp.
• Đã thêm lỗ vít cho quạt. Những lỗ này không bắt buộc, nhưng đã được yêu cầu. Đảm bảo bạn tháo các đầu trên của quạt 5015 hoặc nắp sẽ không vừa đúng cách. Phiên bản không có vít nằm trong thư mục Lưu trữ.
