Máy Hút Khói Đơn Giản

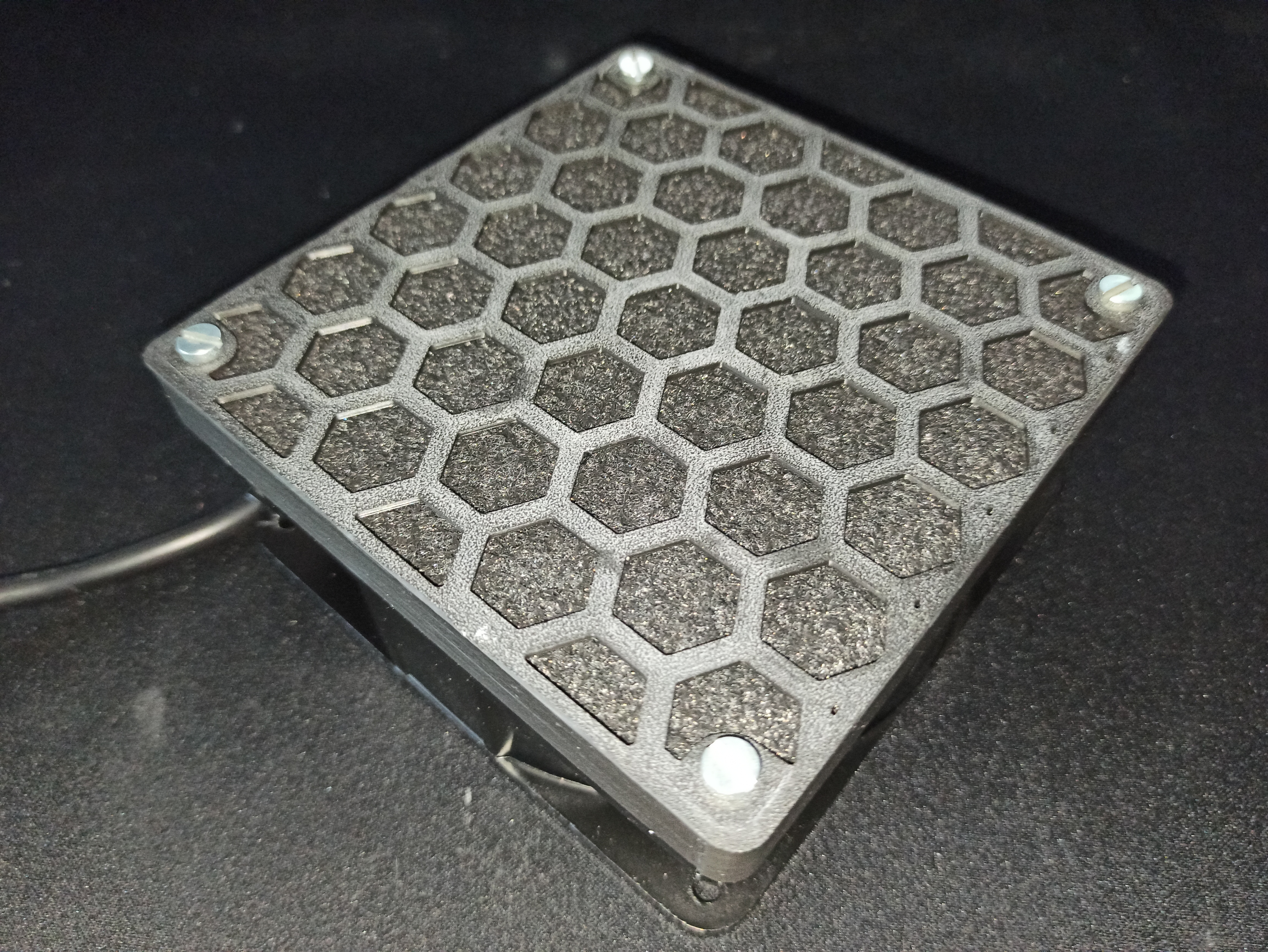

Đây là bộ hút khói đơn giản sử dụng quạt 120mm và bộ lọc than hoạt tính.

Linh kiện cần thiết:

• Các bộ phận in 3D
• Quạt 120mm (khuyến nghị bên dưới)
• Bộ lọc than hoạt tính
• 2 lưới chắn quạt 120mm hoặc phiên bản in 3D
• Ốc và đai ốc M4 tùy thuộc vào quạt bạn sử dụng

Chúng tôi đề xuất sử dụng quạt AC công nghiệp có vỏ nhôm đúc cho dự án này vì nó không cần nguồn điện và quạt không cần đế đỡ do trọng lượng. Ưu tiên sử dụng quạt có ổ trục động lực học/ổ trục trượt vì chúng không gây ồn như ổ bi thông thường. Tôi đã sử dụng quạt Sunon DP200A, bạn có thể mua ở nhiều cửa hàng trực tuyến với giá khoảng 16€.

Cắt hai miếng lọc than hoạt tính có kích thước khoảng 120x120mm. Cắt vát khoảng 5mm và một rãnh dài khoảng 10mm về phía tâm ở cả 4 góc để luồn ốc. Đặt hai miếng lọc và một lưới chắn quạt vào bộ phận in 3D và lắp vào quạt.
