Ống Đựng Bút Astra Millenium

Mô hình này là một phần của gói mô hình văn phòng phẩm.

Hợp tác với @shaludavid_1347503

Mô hình này dùng làm ống đựng bút cho lớp học và văn phòng. Giáo viên có thể dùng nó để xem có bao nhiêu cây bút bị thiếu và đảm bảo tất cả đều được trả lại. Nó cũng đóng vai trò là vật trang trí bàn làm việc tốt vì nó được thiết kế theo biểu tượng Astra Millennium, vì vậy bạn có thể thể hiện lòng trung thành của mình với Hoàng đế Nhân loại.

Kích thước: cao 10 cm x rộng 30 cm x dày 2 cm

Tuyên bố vấn đề: Phân tích gần đây của bộ phận tài chính Staples đã kết luận rằng doanh số bán các sản phẩm tổ chức trên bàn làm việc đã giảm trong những năm gần đây. Công ty muốn tăng lợi nhuận trong lĩnh vực này bằng cách nâng cao tính thẩm mỹ của các sản phẩm này.

Nhóm hai người của bạn đã được thuê để thiết kế một bộ sản phẩm tổ chức theo chủ đề. Nhóm của bạn sẽ thiết kế một bộ đồ dùng văn phòng được liên kết với một chủ đề chung. Bạn phải có khả năng biện minh cho chủ đề kết nối các sản phẩm. Ý tưởng là khách hàng sẽ không chỉ muốn mua một cái; họ sẽ muốn mua cả bộ.

Lựa chọn thiết kế: Trước khi xem bản nháp ban đầu mà chúng tôi đã thực hiện về ý tưởng cho mô hình này, điều quan trọng là phải xem biểu tượng mà ống đựng bút của chúng tôi sẽ lấy cảm hứng từ đó.

Bản phác thảo đầu tiên của chúng tôi để kết hợp thiết kế này hơi thô.

Chúng tôi vẫn đưa hình dạng này vào Solid Works khi mới bắt đầu, nhưng khi chúng tôi nhận ra rằng hình dạng này trông rất khác với biểu tượng thực tế, chúng tôi đã sử dụng phương pháp quen thuộc là chèn hình ảnh lên một hình chữ nhật đùn, phác thảo hình ảnh và sau đó cắt đùn nó.

Đây cũng là lúc tôi quyết định sử dụng tùy chọn mirror entities cho bản phác thảo của biểu tượng.

Sau khi cắt biểu tượng ra, tôi nhận ra rằng ý tưởng của chúng tôi là để bút chì nhô ra khỏi cánh và biểu tượng Astra Millennium bị lộn ngược sẽ không hoạt động vì bạn chỉ có thể cắt trên bề mặt phẳng và các đầu cánh bị cong.

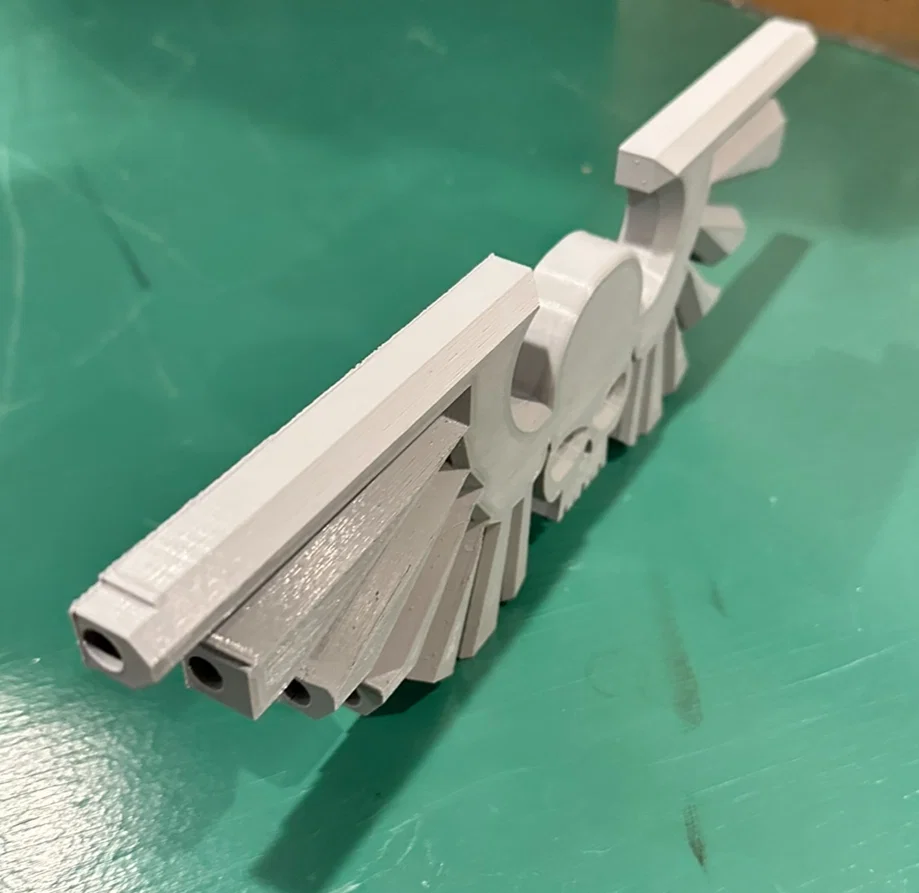

Để giải quyết vấn đề này, tôi quyết định tạo các hộp ở các đầu của bốn cánh để có thể tạo ra các lỗ chứa bút chì.

Khi tôi đến bước hoàn thiện các chi tiết cuối cùng như Chamfer và Filet, tôi gặp sự cố với các hộp này.

Chúng có một số vật liệu thừa treo ở các cạnh, vì vậy để giải quyết vấn đề này, tôi đã cắt đùn về phía mặt phẳng dưới cùng.
