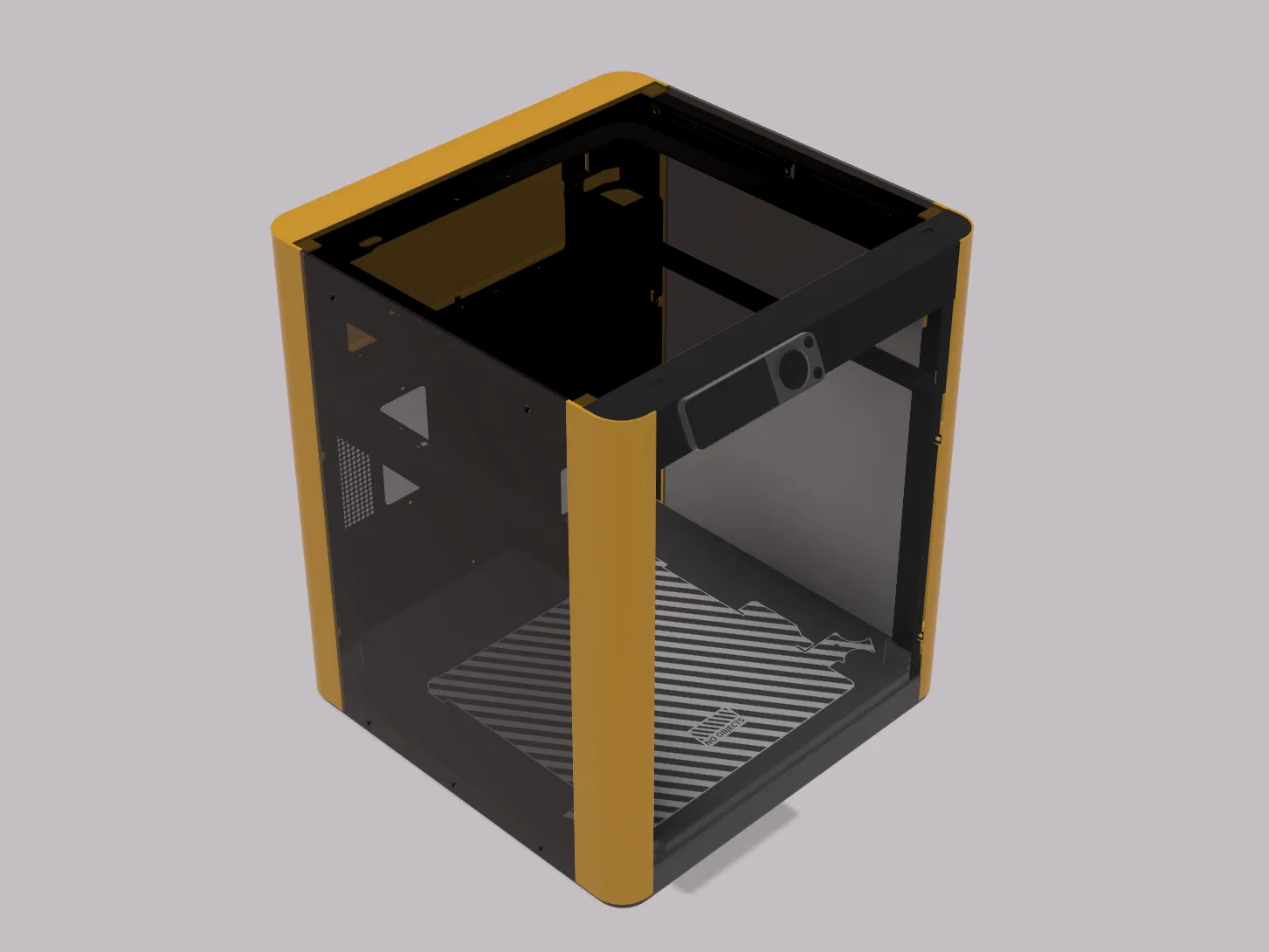

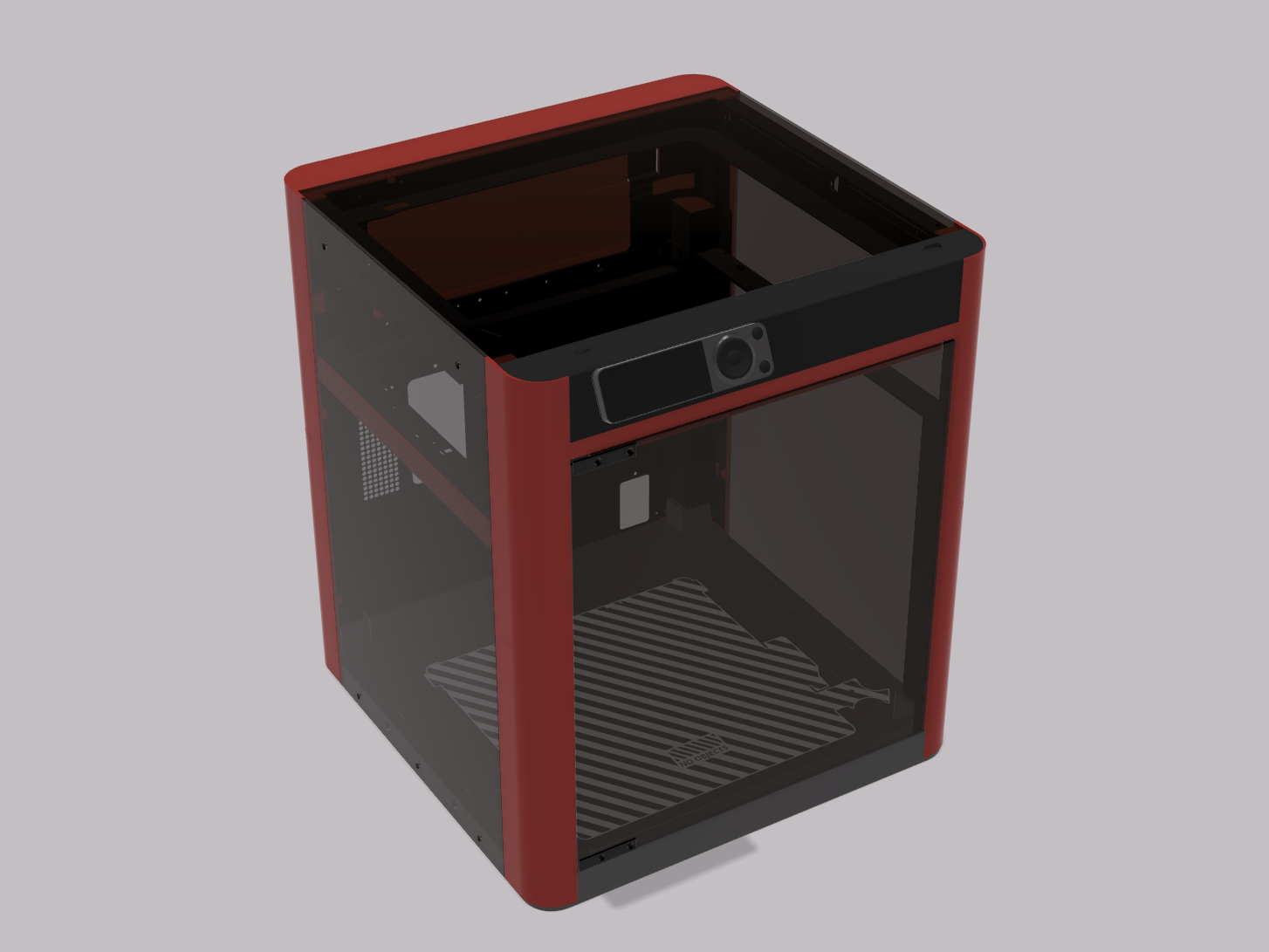

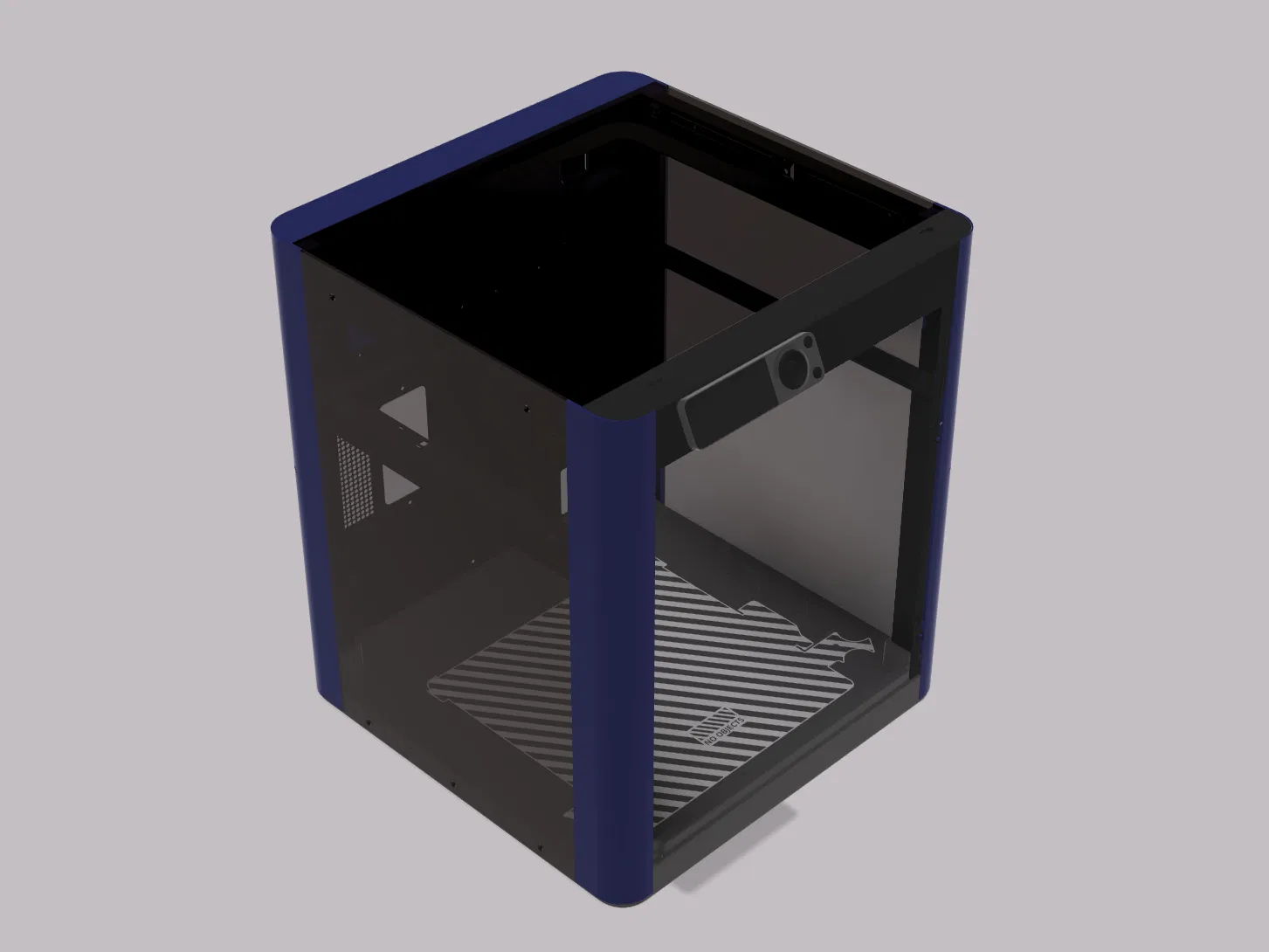

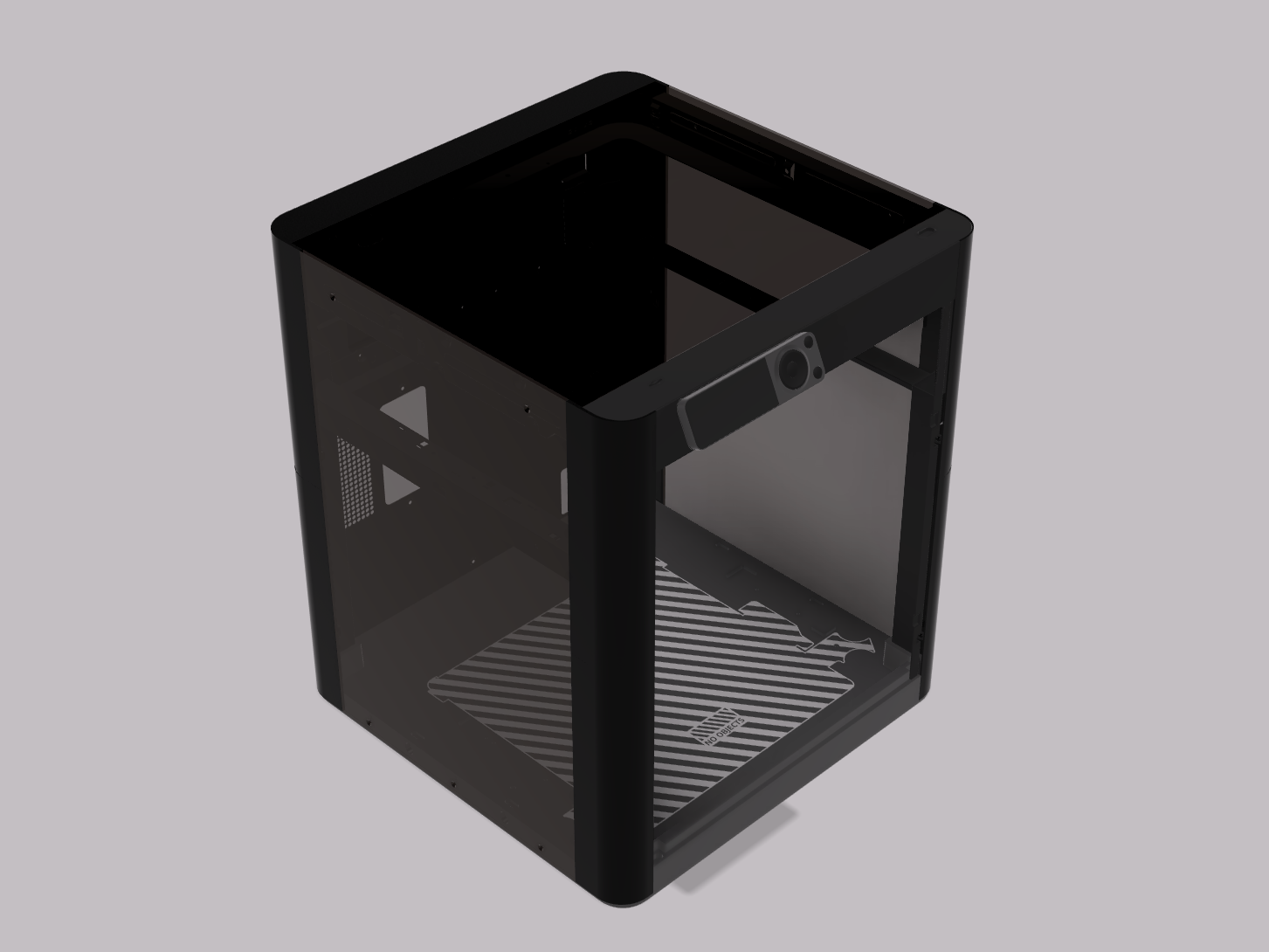

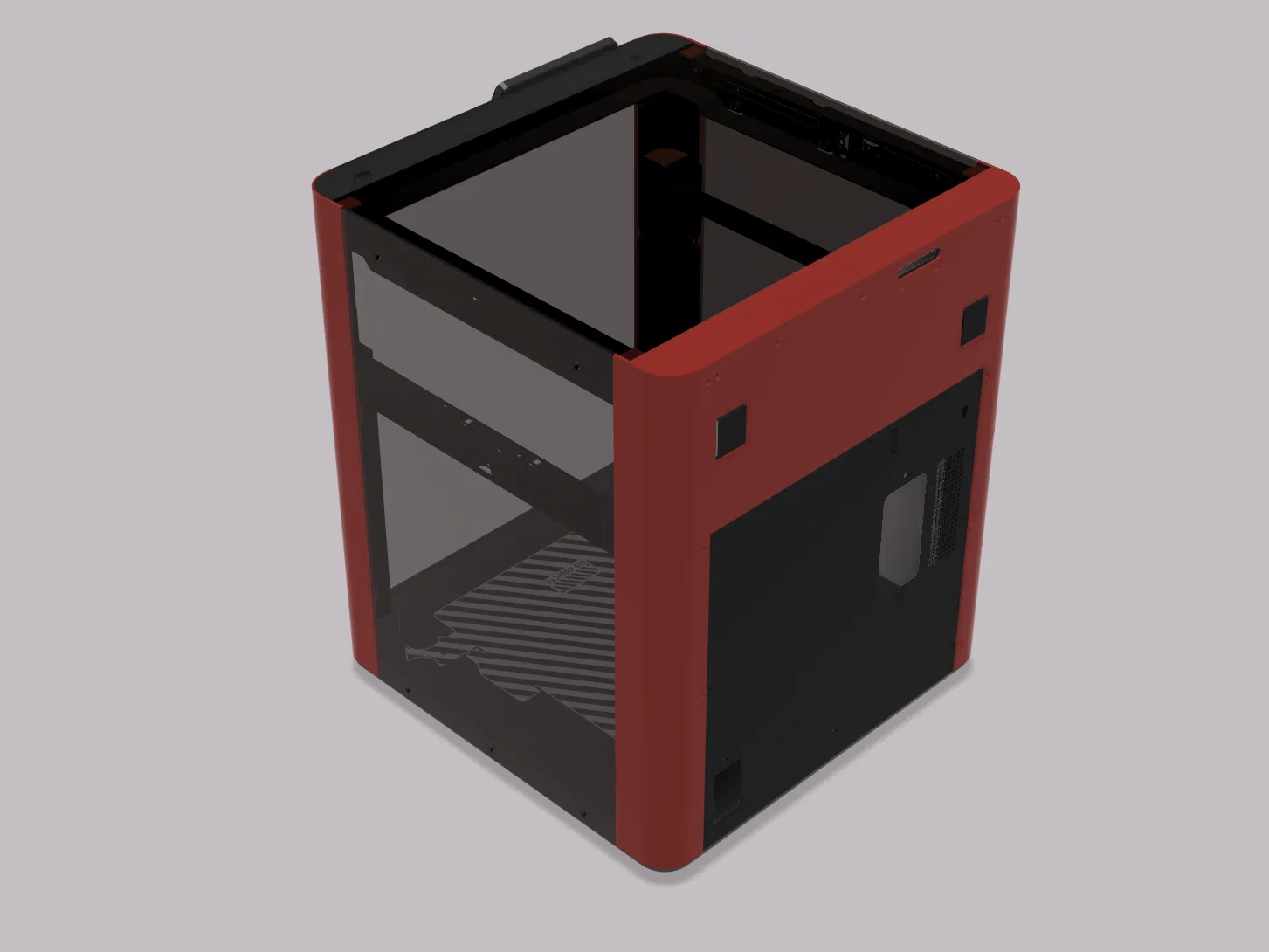

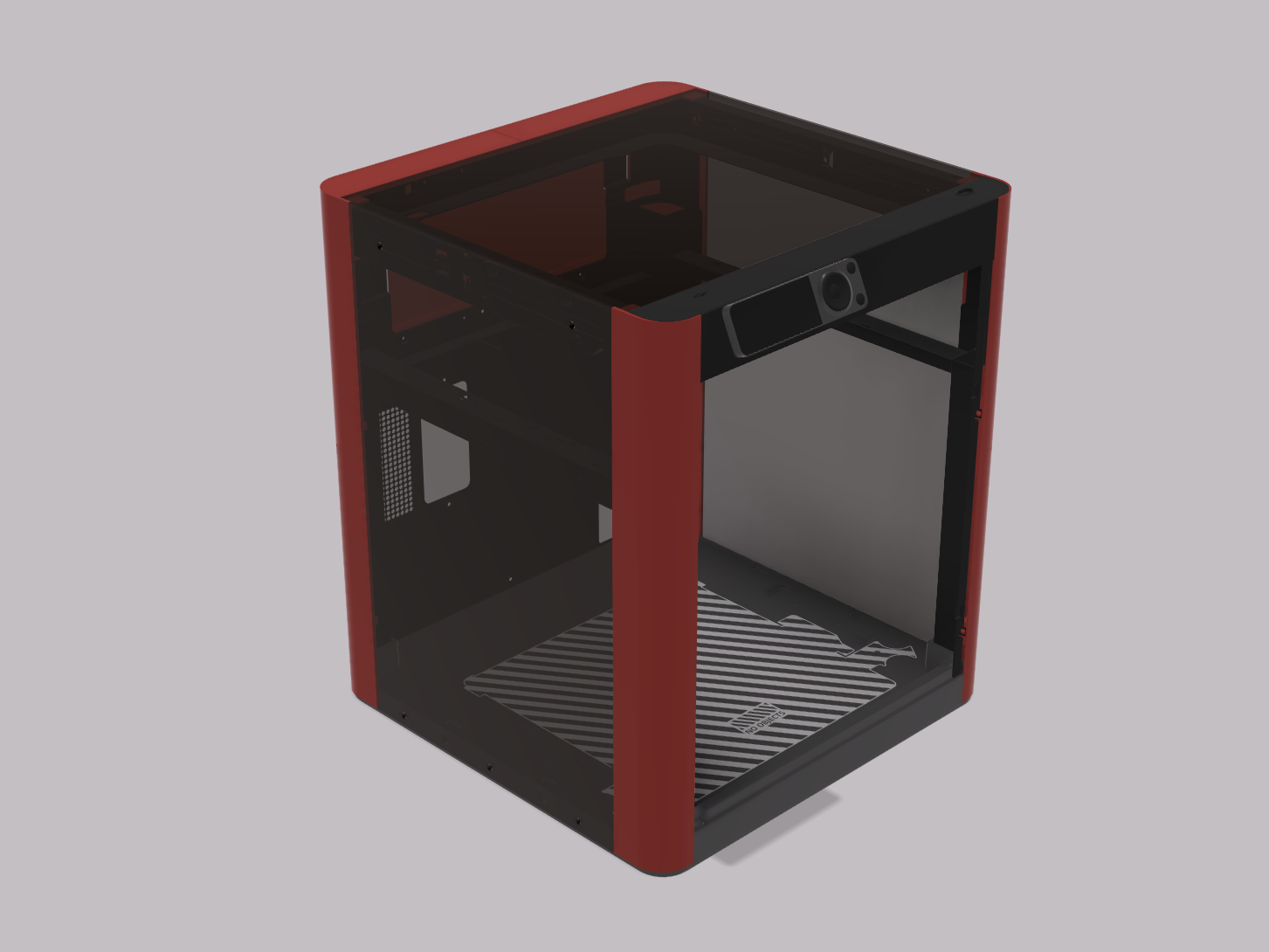

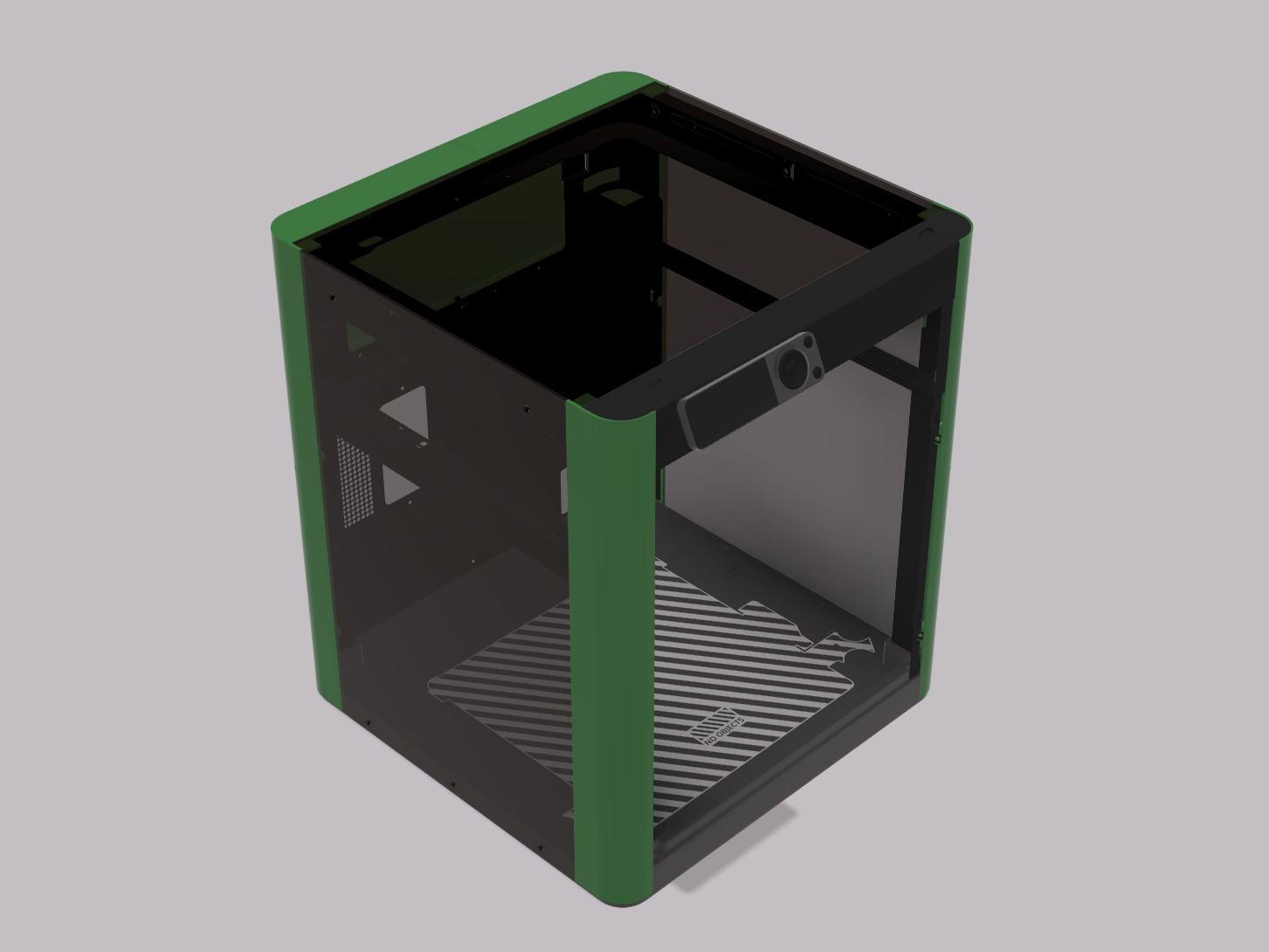

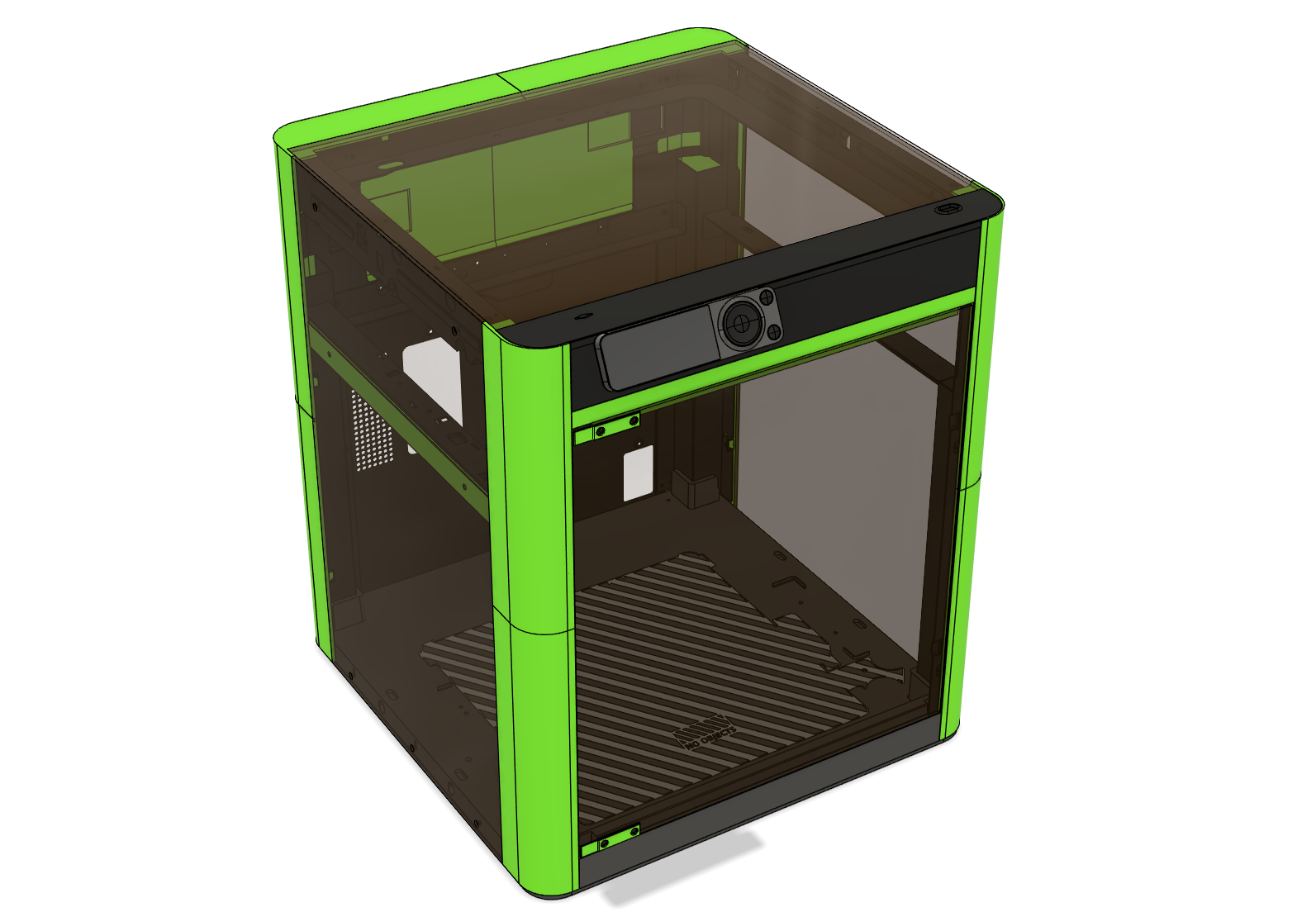

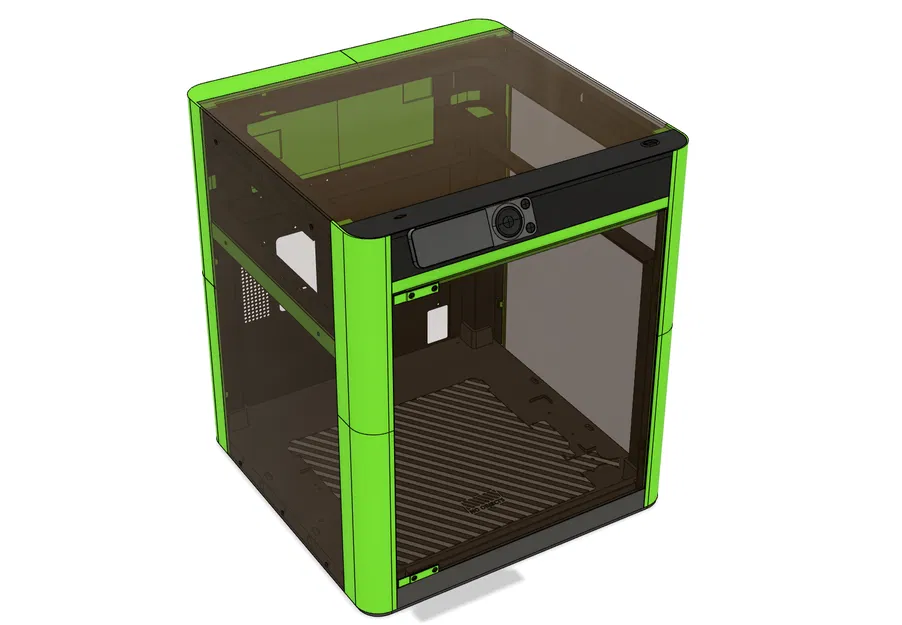

Vỏ máy "Tối giản" Bambu Lab P1P

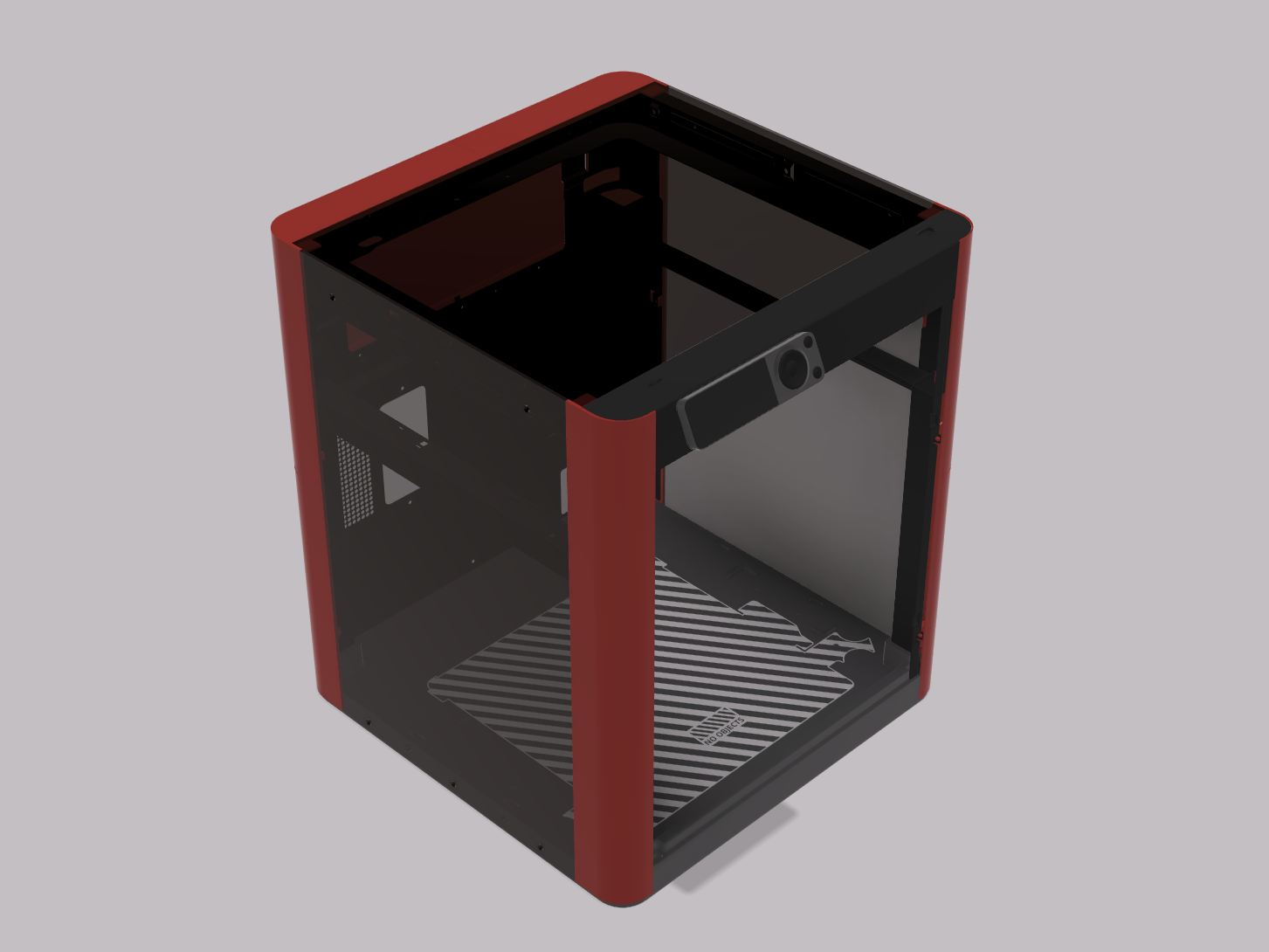

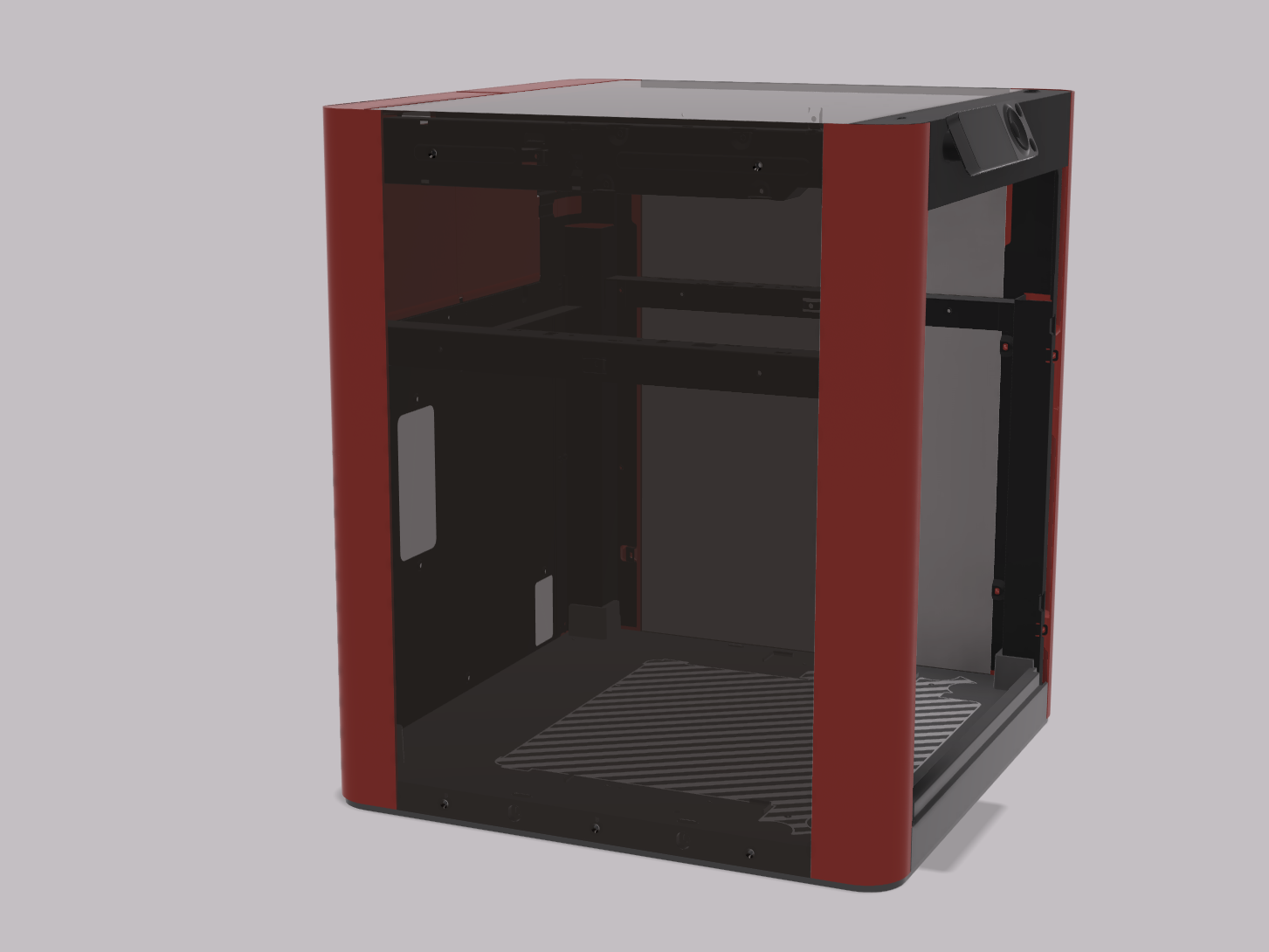

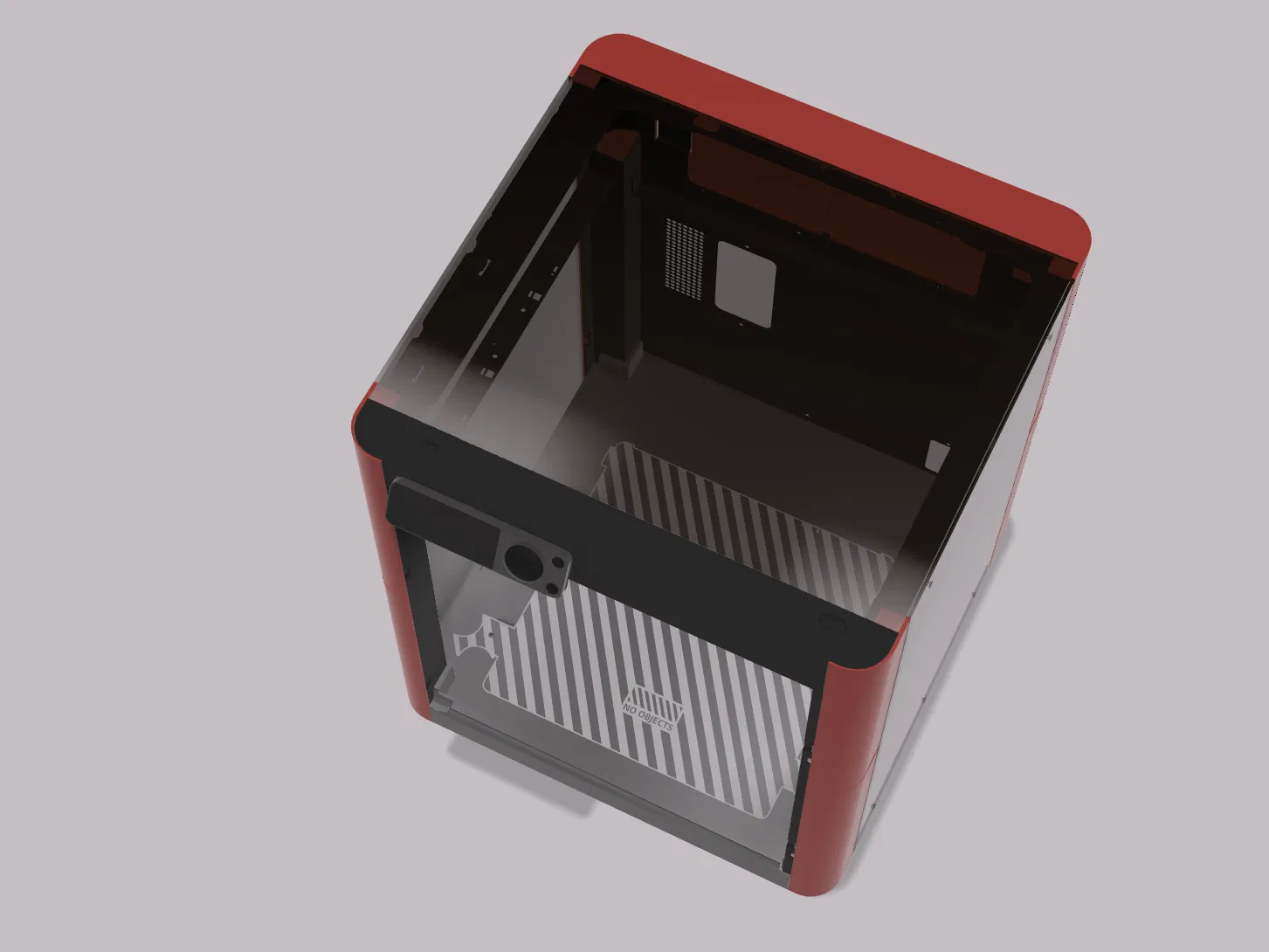

Một bộ vỏ tối giản cho máy Bambu Lab P1P. Nó được thiết kế để in với ít vật liệu, nhanh chóng, ít hoặc không cần hỗ trợ và giữ lại hầu hết các tính năng ban đầu của vỏ máy với lộ trình nâng cấp có thể cho các mẫu hiện có, phù hợp với máy in trần mà không có các chi tiết cồng kềnh xung quanh. Phần lớn vỏ máy được bao phủ bằng vật liệu tấm dày 3 mm (PMMA, PC, Gỗ, bất cứ thứ gì bạn thích). Không có bản lề cồng kềnh, nó sử dụng cửa X1 gốc và (tùy chọn Tấm che kính X1) - hoặc một bản sao theo lựa chọn của bạn trong cả hai trường hợp). #### Các tính năng chính: * Vỏ mỏng, vừa vặn không có chi tiết thừa

• Bộ căng dây đai có thể tiếp cận mà không cần tháo rời (như X1)
• Tiết kiệm tài nguyên (không cần nhiều filament)
• Chọn tấm chắn mặt bên rắn theo ý thích của bạn
• Không cần bộ phận gia nhiệt
• Chỉ ốc vít Bambu gốc và M3
• Cửa Bambu Lab X1 gốc (tùy chọn)
• Tấm che kính Bambu Lab X1 gốc (tùy chọn) #### BOM / Bạn cần gì? * gần 500 g filament (bạn biết mua ở đâu rồi đấy)
• 12+ giờ in
• 30 ốc M3x4 (mua bộ trên Amazon; liên kết liên kết)
• 0,33 đến 0,5 m² vật liệu tấm dày 3 mm (PC, PMMA, v.v.) kích thước xấp xỉ là: 2x 285 x 449 mm (mặt bên) 1x 384 x 312 mm (mặt trên) * 1x 320 x 355 mm (cửa, tùy chọn)
• một ít keo dán nhựa (UHU Hart hoạt động tốt cho PLA, ABS và ASA; liên kết liên kết)
• Bộ lắp cửa X1 + cửa (tùy chọn)

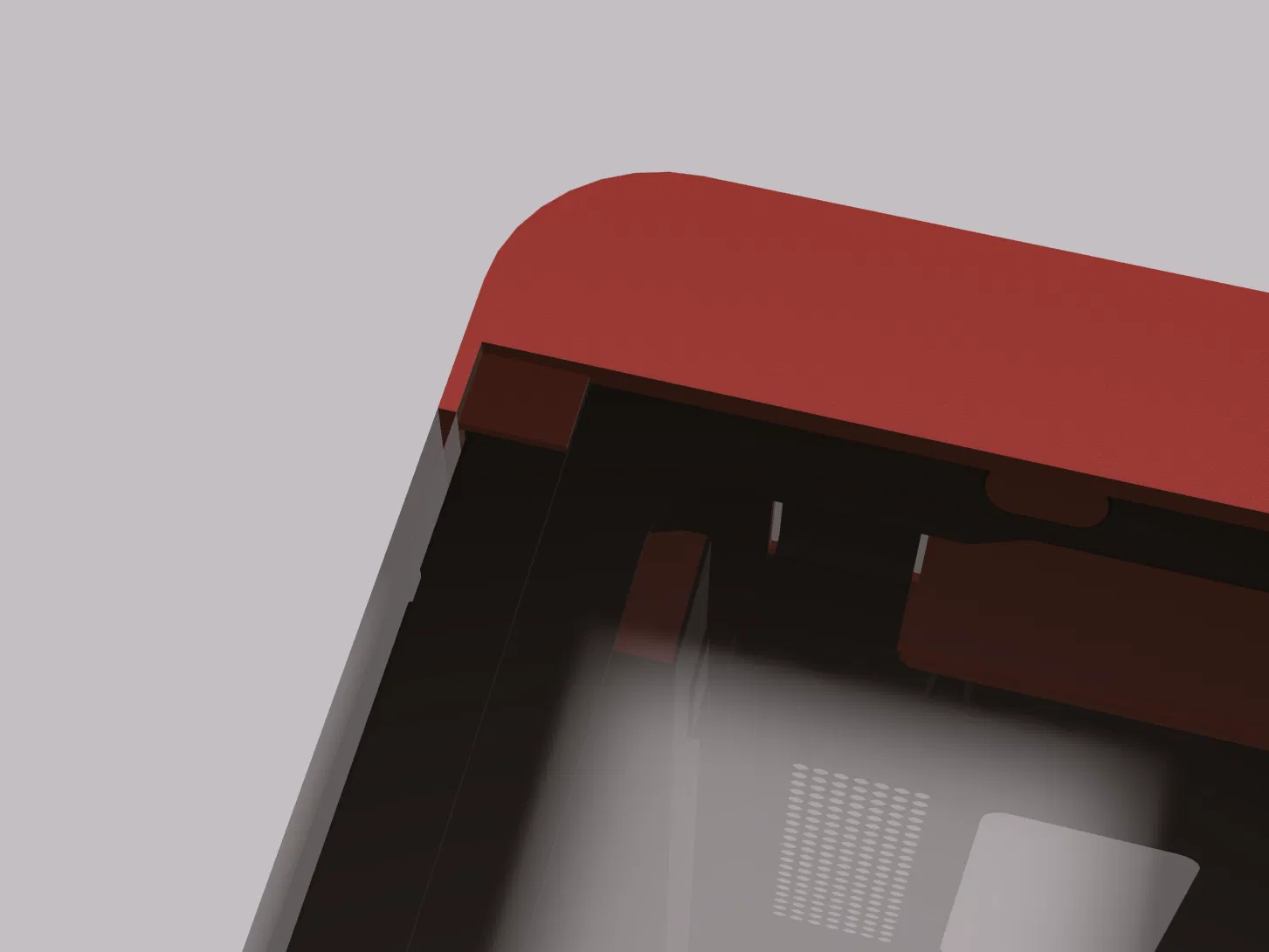

• Tấm che kính X1 (tùy chọn) #### Đã hoàn thành, nhưng hãy đọc trước khi lắp ráp! Khuôn khung của Bambu Lab khác khá nhiều so với sản phẩm thực tế, các vỏ máy dường như có hơi khác nhau một chút, đó là lý do tại sao có rất nhiều hình dạng và vết cắt kỳ lạ, đặc biệt là ở mặt sau. Điều này là cần thiết để duy trì vẻ ngoài liền mạch tổng thể và rõ ràng là độ dày 3 mm của tất cả các chi tiết ở mọi phía, ngay cả khi chúng mỏng hơn ở bên trong. Không may, nếu bạn sử dụng sợi nhựa trong suốt, những chi tiết này sẽ bị lộ ra. tôi khuyên bạn nên in một mảnh thử nghiệm, ví dụ như một lát cắt của phần trên cùng bên trái phía sau (góc thực tế) #### In ấn Nó được thiết kế để in trên P1P và các bộ phận sẽ vừa vặn trên đó trong một lần, nếu bạn chỉ cần nhanh và bẩn - cấu hình "0.28mm Extra Draft" với độ điền đầy giảm xuống 10% hoạt động khá tốt với Bambu PLA Basic - bề mặt không đẹp nhưng hoạt động rất tốt - tôi vẫn khuyên bạn nên in theo từng lô. ##### Có thể thêm hỗ trợ với sợi nhựa khó in hơn hoặc yêu cầu hoàn thiện bề mặt, việc in các bộ phận thẳng đứng mỏng là khá thử thách và chúng có thể bị bong ra khỏi khay in Nếu bạn gặp sự cố, chỉ cần nhúng mọi thứ vào hỗ trợ cây - chúng dễ dàng tháo ra sau đó và không để lại dấu vết ##### Giấu đường nối Nếu bạn không muốn một đường nối xấu chạy dọc theo mặt trước của vỏ máy, hãy giấu đường nối vào bên trong. ##### Fuzzy skin ftw! Ngoài ra, nếu bạn không thích những dịch chuyển lớp nhỏ, bạn có thể khắc phục sự cố này bằng cách áp dụng "Fuzzy skin" lên tường ngoài. Độ dày 0,2 mm của Fuzzy skin là ổn với dung sai tích hợp của các bộ phận, mọi thứ sẽ vừa vặn khá chặt theo cách đó - cảnh báo công bằng: điều này làm tăng đáng kể thời gian in và chi phí thêm khoảng 5 đến 10% filament #### Lắp ráp Bộ vỏ được thiết kế để tận dụng lại ốc vít đã có sẵn và các ốc vít được cung cấp thêm cùng với P1P cho các vỏ máy có thể in chính thức (những ốc này không phải là ren hệ mét, chúng là ren tự ăn và hoạt động trên kim loại và polymer). Bạn cần xem xét các vị trí lắp, một số có ren, một số thì không - hãy sử dụng phán đoán của bạn cho các ốc vít. Tóm lại: * Các bộ phận vỏ sử dụng ốc vít hiện có, M3x4 đầu phẳng hoặc các ốc được cung cấp thêm.

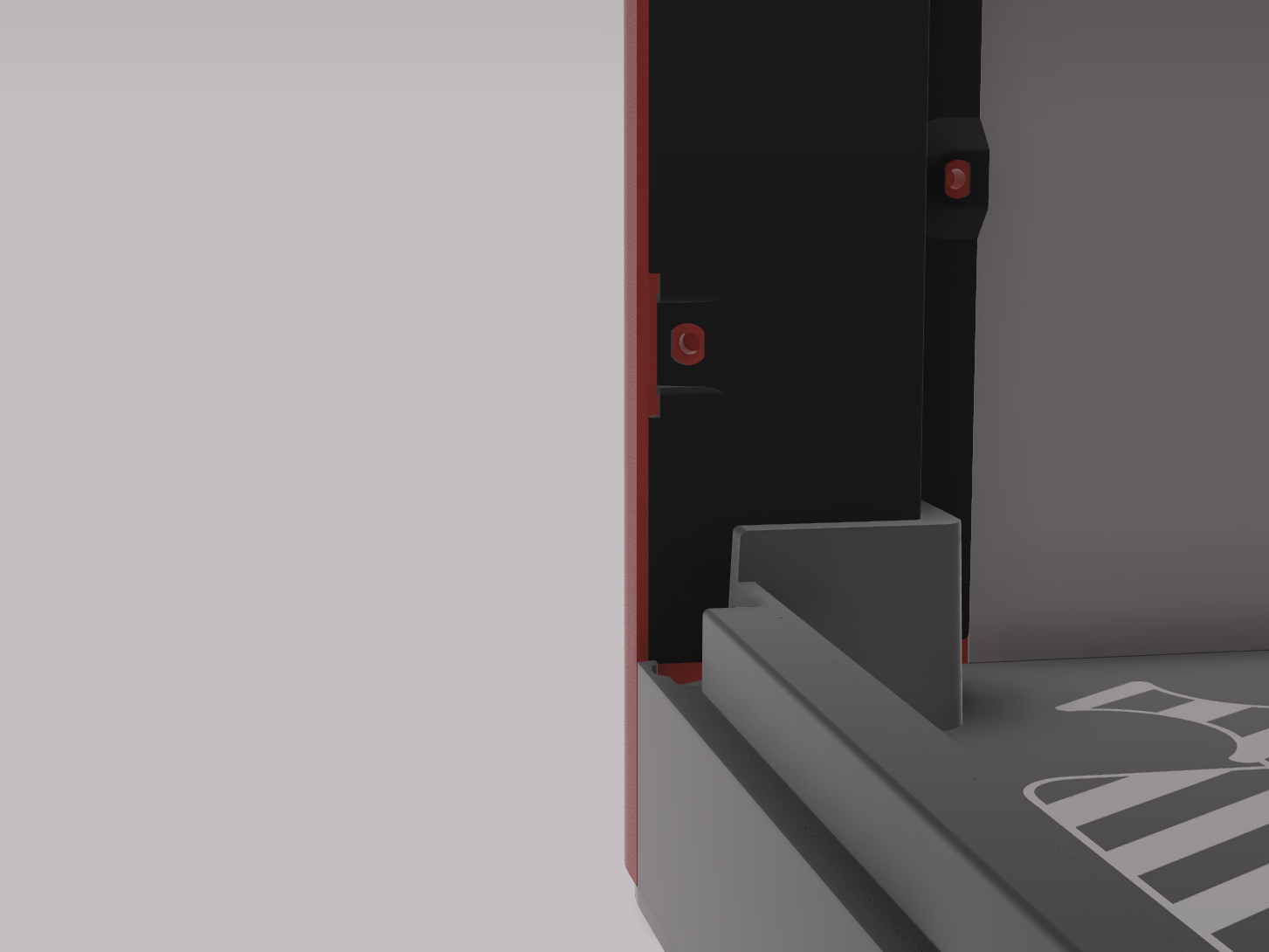

• Các tấm chắn sử dụng ốc M3x6 đầu chìm (nếu bạn chọn gia công đầu chìm). ##### Lắp ráp các mảnh góc riêng lẻ Nối từng cặp bộ phận trên và dưới khớp nhau - chúng chỉ lắp vừa một chiều. Vì có dung sai tích hợp để giấu đường nối ở phía trước, bạn sẽ có một bộ phận vừa khít ở bên ngoài nhưng có một khoảng trống nhỏ ở phía sau - điều này hoàn toàn bình thường, đừng cố ép chặt mặt sau bị ẩn lại, nếu không bạn sẽ có một bộ phận bị lệch. #### Nối các bộ phận vĩnh viễn (tùy chọn) Tùy thuộc vào bề mặt hoàn thiện và vật liệu, các bộ phận được thiết kế để khớp với nhau bằng lực ma sát. Tôi vẫn khuyên bạn nên dán các bộ phận trên và dưới khớp nhau, việc này dễ xử lý hơn. H tuy nhiên, tôi không khuyên bạn nên dán các tấm phía sau bên trái/phải lại với nhau, vì chúng được lắp bằng ốc vít từ phía bên trái và bên phải và hơi khó để di chuyển vào vị trí. #### Lắp các bộ phận phía trước Các bộ phận phía trước rất đơn giản, mỗi mô-đun sử dụng 5 ốc vít. Bắt đầu với tấm bên trái để làm quen với các vị trí lắp, đừng quên lỗ ốc phía trên, cẩn thận không làm hỏng dây cáp. Vì phía bên phải được thụt vào, nó có một gờ chặn một phần các lỗ ốc. Bạn có thể siết chặt chúng như trong hình. Tháo tấm phía sau Làm theo hướng dẫn để tháo tấm phía sau trước - rút phích cắm máy in của bạn! Bạn sẽ làm việc ngay bên cạnh bảng MC và bảng nguồn (bạn không muốn bị điện giật). Lắp bộ phận phía sau bên phải Nhìn từ phía sau: tháo 2 ốc vít phía trên cùng bên trái nơi tấm phía sau sẽ được lắp, cũng như 2 ốc vít bên trái tấm phía sau. Đặt vỏ máy và cố định tấm chắn tại các vị trí sau: * 2 ốc từ bên trong tấm phía sau đã tháo ra.
• 1 ốc từ bên trong máy in.

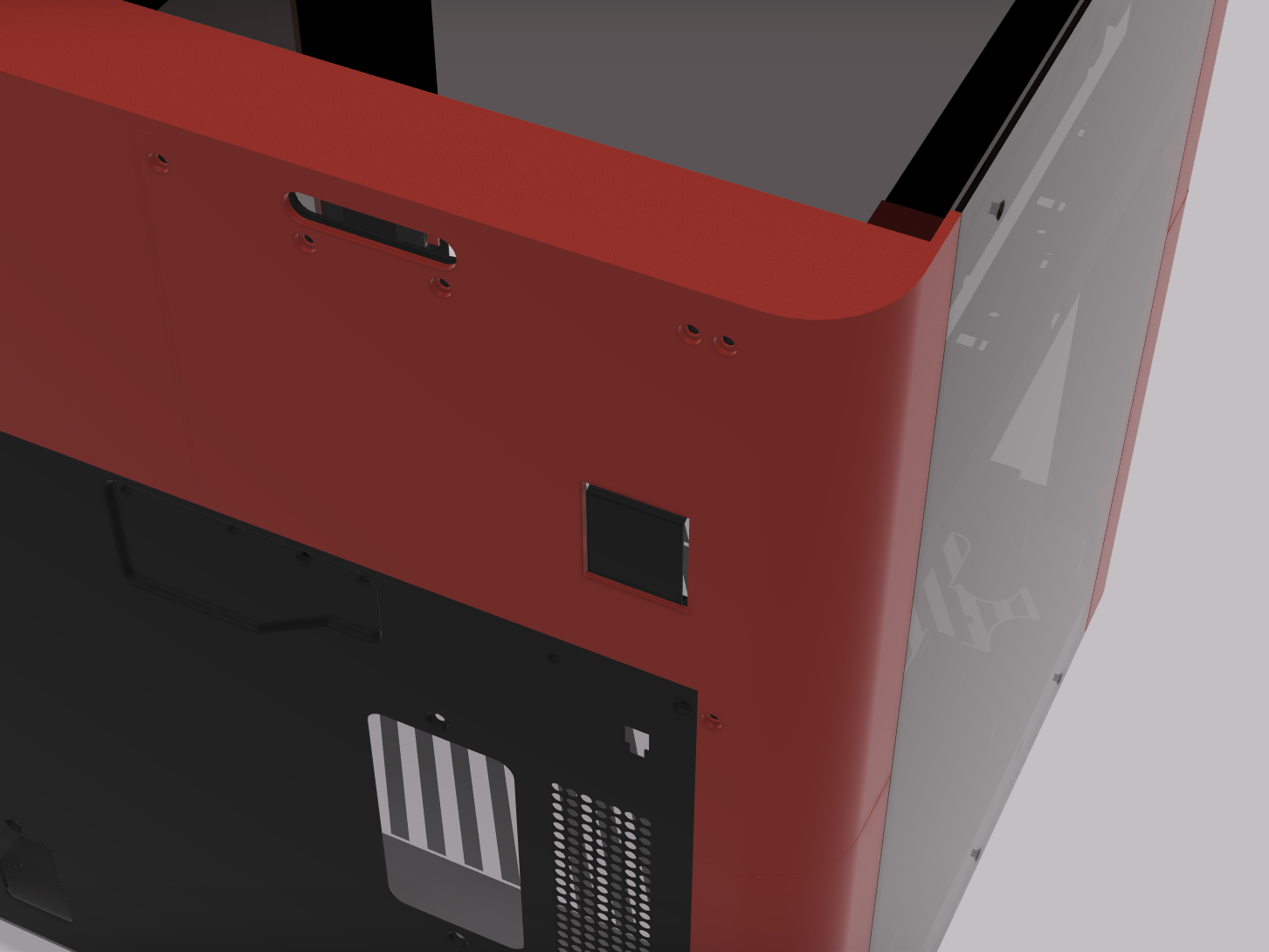

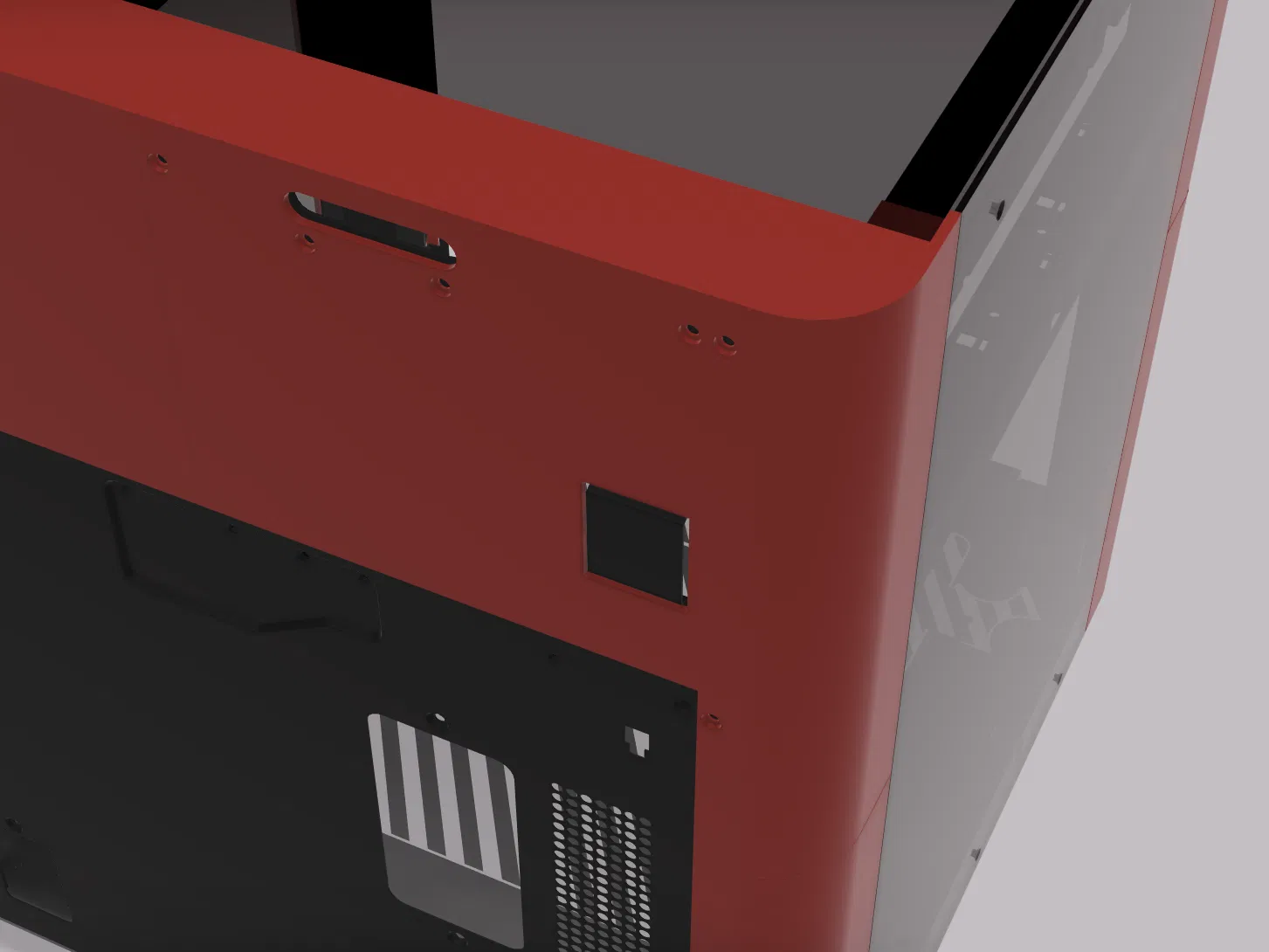

• Sau đó lắp lại 4 ốc vít bạn đã tháo trước đó + 1 ốc vít thêm từ bên ngoài ở giữa. Đảm bảo rằng dây cáp cho động cơ bước được luồn thẳng xuống trong kênh cắt như trong hình, nếu không nó sẽ bị kẹp và vỏ máy sẽ hơi phình ra. ##### Lắp bộ phận phía sau bên trái Thủ tục tương tự như trước: tháo các ốc vít hiện có: 2 ốc "lạ" từ đầu nối bowden, ốc ở giữa và 2 ốc bên cạnh tấm phía sau. Đặt vỏ máy và cố định tấm chắn tại các vị trí tương tự như phía bên phải. Phần khó là bạn phải lắp 2 ốc vít ngay cạnh bảng nguồn và bảng MC - bạn có thể tiếp cận cả hai vị trí bằng chìa khóa lục giác Hex 2.0 gốc, nhưng hãy đảm bảo lỗ thẳng hàng đúng cách. Tránh làm rơi ốc, việc này rất khó lấy ra - hoặc dùng tua vít có nam châm hoặc dùng tăm và phết một chút keo dán để giữ ốc vào đầu ốc. Vị trí phía trên ở đây. vị trí phía dưới ở đây. ##### Lắp lại tấm phía sau Lắp lại tấm phía sau, tham khảo bài viết gốc về vị trí lắp các ốc vít, bây giờ nó sẽ trông như thế này. ##### Lắp các tấm chắn Đo và cắt các tấm chắn theo kích thước thực tế sau khi lắp vỏ máy - chúng có thể hơi khác một chút. Mỗi tấm bên trái và bên phải sử dụng 5 ốc vít - ưu tiên đầu chìm. Mặt trên chỉ cần đặt vào bằng trọng lực - bạn có thể dán một dải băng EPDM lên khung để giảm rung động. #### Lắp cửa Bạn có thể làm theo hướng dẫn chính thức tại đây. ##### Vỏ nhựa phía trước Tháo vỏ nhựa phía trước theo hướng dẫn chính thức. Sau khi bộ phận được tách ra, bạn cần sửa đổi bộ phận và tạo một vết cắt để tạo không gian cho bản lề. Đường màu đỏ dài khoảng 6 mm, đường màu xanh lá cây dài khoảng 9 mm (4,5 mm về mỗi hướng từ gờ), bạn cần thêm khoảng 2 mm không gian - có đủ vật liệu để giữ cho bộ phận ổn định và nó sẽ không bị nhìn thấy từ bên ngoài sau này (nhưng vẫn: hãy làm việc cẩn thận). Sau đó, lắp bộ phận DOOR_FRAME vào vỏ nhựa. Bộ phận này chỉ đơn giản là được lắp bằng băng dính hai mặt mỏng vào mặt sau của bộ phận, đủ để nó không bị rơi ra và sau đó được kẹp vào khung bên trái/phải và không bị rơi ra - băng dính chỉ để chống rung. ##### Gioăng cao su Cắt bỏ mép cao su bên phải và trên cùng (~ 1 mm của cạnh phải) của gioăng màu xám bằng cạnh thẳng và lưỡi dao rất sắc, sau đó dán nó vào khung theo hướng dẫn lắp ráp. ##### Bản lề Lắp bộ bản lề - nhưng hãy lưu ý rằng bạn không cần phải uốn cong khung dưới bên trái - bạn chỉ cần tháo ốc cột trước bên trái (4 ốc từ phía trước/trái và một ốc từ phía dưới), sau đó di chuyển bộ phận ra khỏi vị trí để siết chặt bản lề và sau đó lắp lại các ốc vít. Nếu bạn sử dụng vật liệu tấm của riêng mình, bạn có thể sơn các cạnh để che bản lề hoặc sử dụng các bộ phận HINGE_COVER để che chúng - trên cửa X1 gốc, bạn không cần điều này. ##### Lắp lại vỏ nhựa Chúc mừng, bạn đã hoàn thành. #### Tay nắm cửa và nóc Bạn có thể sử dụng Tay nắm cửa / Tay nắm gốc hoặc một trong nhiều tay nắm khác có trên printables. #### Đăng ảnh sản phẩm & phản hồi cho tôi Bây giờ bạn đã lắp ráp xong bộ vỏ, hãy chụp ảnh và đăng bài. Hãy cho tôi biết phản hồi của bạn, có thể có chỗ để cải thiện! #### Khắc phục sự cố & Câu hỏi thường gặp ##### Các bộ phận phía sau trên cùng không khớp và có khe hở! Chúng hoàn toàn chính xác về mặt kích thước trong thiết kế. Tùy thuộc vào nhiều yếu tố, bản in của bạn có thể không chính xác về mặt kích thước 100% - mặt sau của vỏ máy đo khoảng 390 mm nếu nó co lại chỉ 0,1% bạn sẽ có một khe hở gần 0,5 mm giữa các bộ phận, đủ để ánh sáng lọt qua - khung kim loại của máy in cũng giãn nở theo nhiệt độ - nếu bạn bắt đầu với 15°C trong xưởng lạnh của mình và làm nóng lên 55°C sau một công việc in dài, nó sẽ giãn nở khoảng 0,25 mm. Nếu khe hở co ngót và giãn nở này làm bạn khó chịu: bạn có thể dùng xốp EVA thủ công nhiều màu sắc và độ dày khác nhau, chỉ cần cắt một lát nhỏ có màu phù hợp và sử dụng nó như một gioăng đàn hồi - hoặc sử dụng một sợi filament TPU. ##### Bộ phận DOOR_FRAME quá ngắn Vì bộ phận này rất dài và hẹp và được in ở góc 45°, bạn sẽ có những sợi filament dài kéo dài co lại trong quá trình làm mát và làm cho bộ phận bị co lại một chút (tùy thuộc vào filament, một số co lại nhiều hơn). Có 2 cách để khắc phục sự cố này: đầu tiên thay đổi hướng cho các lớp trên/dưới và hướng điền đầy - mặc định là monotonic/monotonic line và được định hướng 45° so với trục x/y - vì vậy khi bạn xoay bộ phận của mình 45° các hoa văn đó sẽ song song với trục chiều dài của bộ phận, làm cho sự co lại theo hướng này tệ hơn - chỉ cần thay đổi giá trị cho Strength → Advanced → Infill direction" từ thành 45° 0° - điều này cũng sẽ thay đổi hướng của hoa văn bề mặt trên/dưới. Nếu điều này vẫn chưa đủ, hãy đo bộ phận của bạn sau khi in và điều chỉnh tỷ lệ cho phù hợp để bù đắp cho sự co ngót. #### Bộ vỏ này có tương thích với nắp kính trên cùng gốc của X1 không? Không có sửa đổi, điều đó làm ảnh hưởng đến vẻ ngoài gọn gàng, điều này có 2 lý do chính: 1. Khung nhựa phía trước của P1P sâu hơn khung X1 khoảng 6 mm, vì vậy nó sẽ không phẳng ở phía sau và sẽ bị nhô ra hoặc cần đặt trên khung nhựa (cả hai đều không lý tưởng theo ý kiến của tôi).

2. Nó được thiết kế để dễ dàng và rẻ tiền, do đó sử dụng một tấm vật liệu hình chữ nhật, nó có thể dễ dàng cắt bởi bất kỳ ai có máy cưa vòng hoặc mua sẵn trực tuyến - không cần bo tròn. Nếu bạn vẫn muốn chấp nhận những nhược điểm này, có một bộ phận phía sau thay thế đi kèm - tất cả các bộ phận khác vẫn giữ nguyên. #### Nhật ký thay đổi Tiếp theo: * Núm tùy chỉnh cho nắp trên và cửa.

• Một vài chi tiết trang trí và miếng đệm "trang trí" khác.
• Ngay khi có bảng điều khiển phía sau P1S: các bảng điều khiển phía sau đã sửa đổi (sẽ trở thành một dự án riêng, dự kiến tháng 2 năm 2024). v48 (2023-04-17): Đã thêm tệp DXF cho các tấm bên và trên - hãy cẩn thận, bên trái và bên phải không giống nhau, vì các vị trí lắp đặt trung tâm ở độ cao khác nhau cho cả hai bên - khoảng cách lỗ cho phía trước/sau cũng không giống nhau - vì vậy hãy đảm bảo lắp chúng đúng hướng - không cần khoan thêm lỗ. v47 (2023-04-15): Đã thêm mẫu cho cửa. Hãy lưu ý rằng các số đo được cung cấp bởi bên thứ ba (cảm ơn Morgen Kaffe về các số đo).
• Tôi đã sử dụng những số đo này để tạo ra cửa của riêng mình nhưng nó chưa được người khác kiểm tra. Nếu bạn tự làm một cái, tôi sẽ đánh giá cao phản hồi. v46 (2023-03-19): * Bộ phận bổ sung mới HINGE_COVER - một tấm nhỏ để che bản lề cửa, nếu bạn không sử dụng cửa gốc.
• Bộ phận bổ sung mới BEAM_TRIM - che các thanh dẫn hướng bên trái và bên phải và hoạt động như một miếng đệm - trông đẹp hơn khi bạn sử dụng vật liệu trong suốt. v45 (2023-03-06): * tất cả các bộ phận hoàn toàn tương thích với phiên bản trước.
• bộ phận đệm khung nhựa (DOOR_FRAME) để lấp đầy khoảng trống cho cửa. v41 (2023-02-16): * các bộ phận hoàn toàn tương thích.
• đã thay đổi các bộ phận phía sau trên cùng để cung cấp một gờ lớn hơn để đặt tấm trên cùng lên.
• Tệp BETA cho Tấm che kính trên cùng gốc (những tệp này chưa được thử nghiệm đầy đủ). v39 (2023-02-02): QOL: đã tải lại tất cả các tệp, hướng in của một số bộ phận bị lộn ngược. v38 (2023-02-01): các bộ phận hoàn toàn tương thích.
• những thay đổi nhỏ cả hai bộ phận phía sau trên cùng.
• thêm các vết cắt / góc lượn để tạo không gian cho đầu ốc vít. v37 (2023-01-29): * các bộ phận hoàn toàn tương thích với các phiên bản trước.
• phía trước bên phải (cả hai bộ phận) có một gờ ở bên trong để trông đẹp hơn.
• phía trước bên trái (trên và dưới) có thêm một chút khoảng trống cho nếp gấp.
• các vết cắt ở tấm phía sau với góc lượn để chúng ít bị lộ trên sợi nhựa trong suốt hơn. ##### v34 (2023-01-28): * bản phát hành "ổn định" công khai (không có thay đổi nào từ phần này sẽ làm hỏng khả năng tương thích với các bộ phận cũ hơn).
