Adapter Ống Hút Gió Voron

Bộ phận adapter để gắn ống hút nhanh 63mm id (2.5") vào hộp và quạt hút gió tiêu chuẩn của Voron 2.4/Trident.

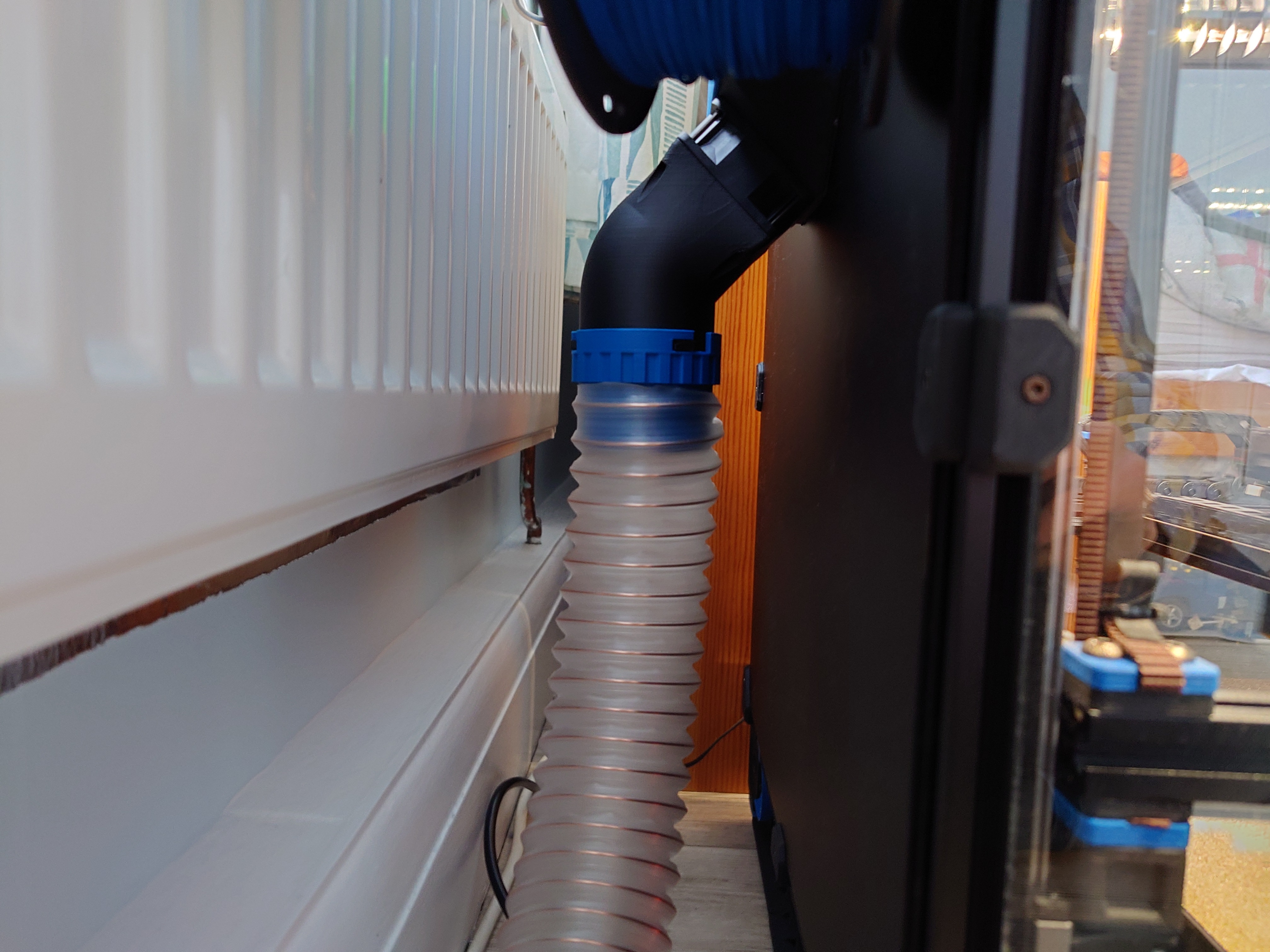

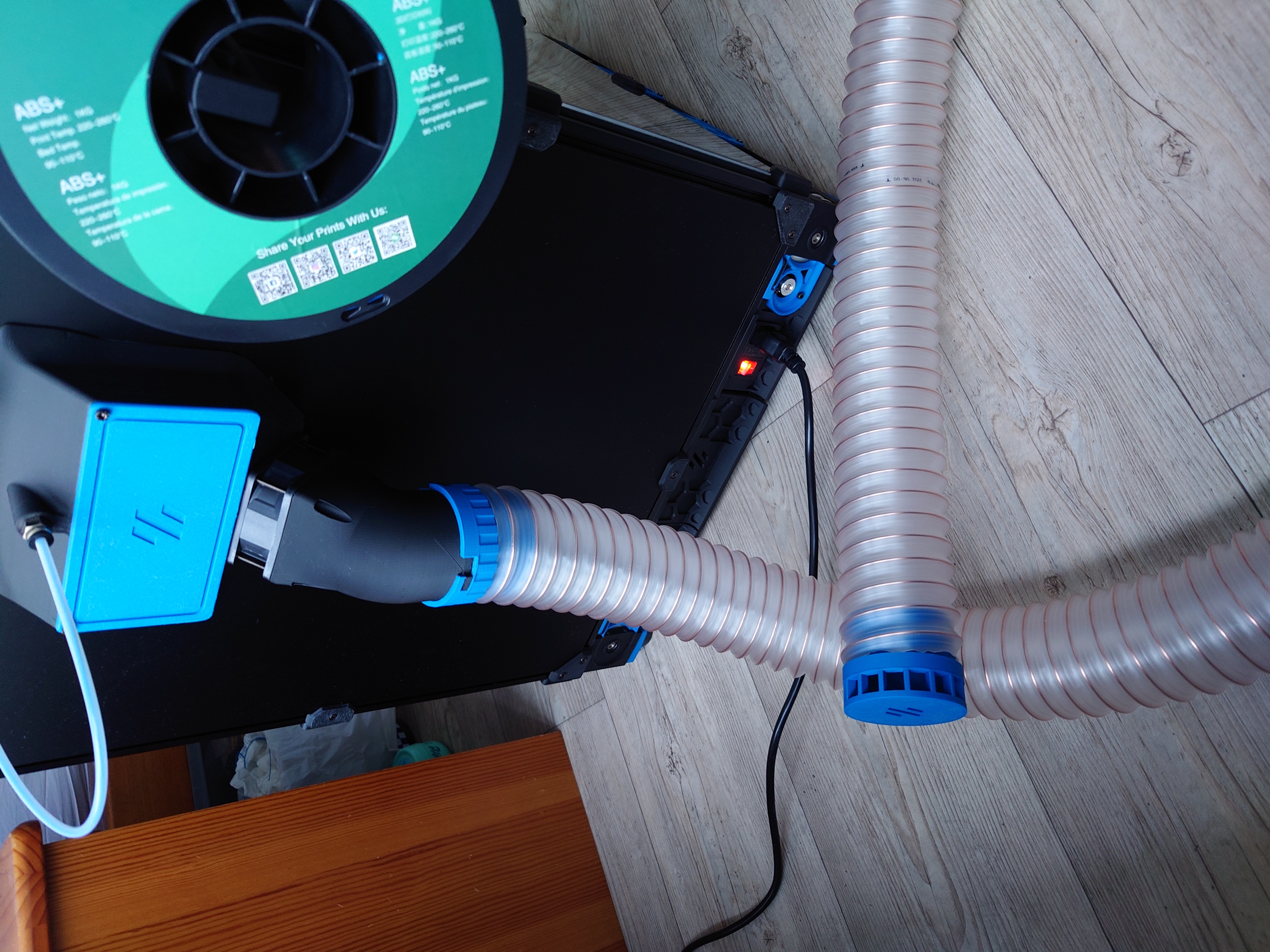

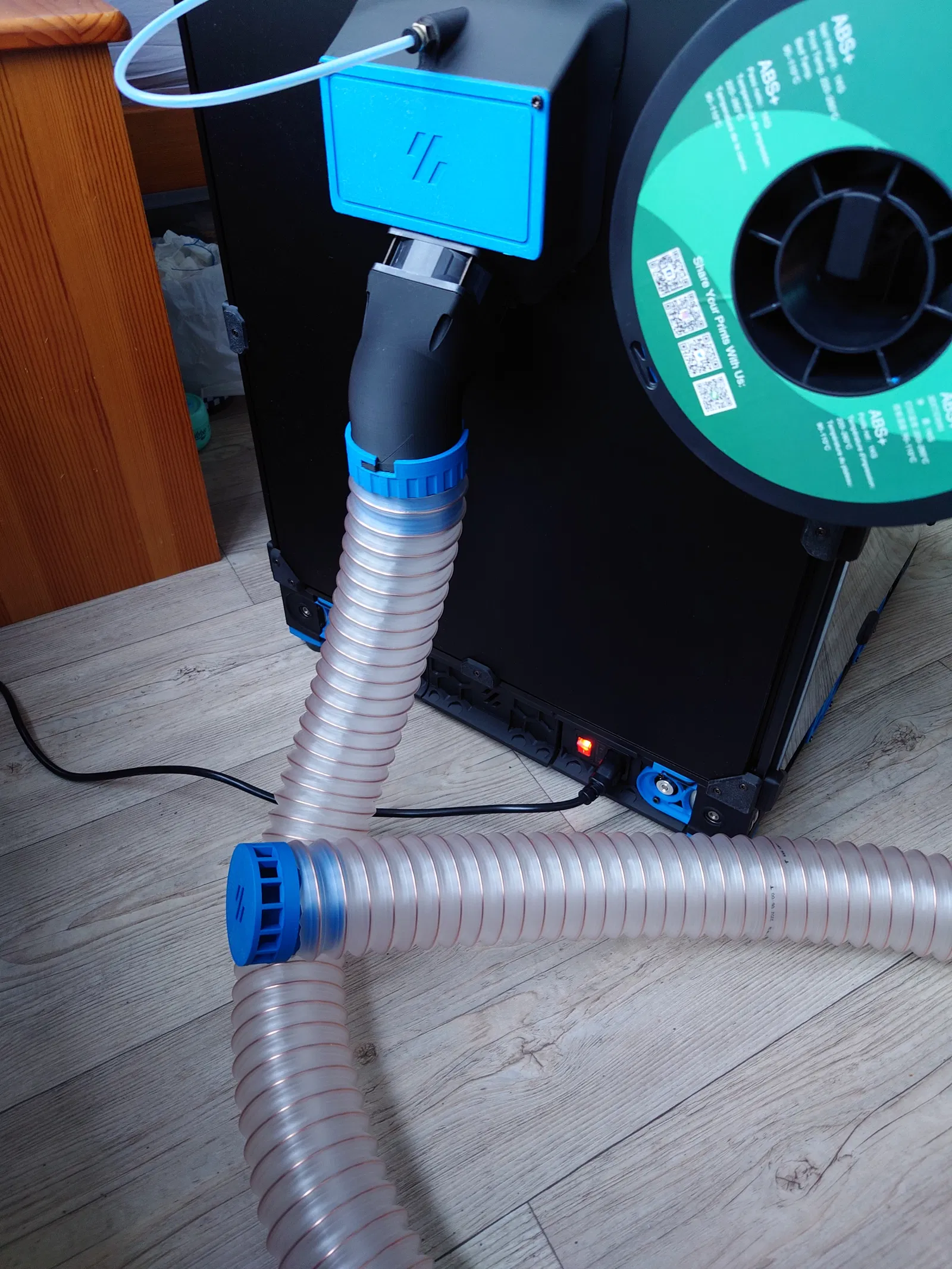

Tui dùng mấy cái bộ phận này chung với miếng che cửa sổ cho ống thông gió của máy lạnh di động. Nhờ vậy tui có thể hút khói khi in ABS ra ngoài, mà không cần thay than hoạt tính thường xuyên. Chúng cũng có thể được dùng để kết nối với bộ lọc ngoài.

Tui đề xuất điều khiển tốc độ quạt hút gió bằng cảm biến nhiệt độ buồng. Cái này giúp buồng nóng lên nhanh hơn, và tui có thể đặt nhiệt độ buồng lý tưởng cho các loại vật liệu khác nhau.

Tui cũng có kèm theo một file STL cho cái chặn đầu ống. Cái này để giảm luồng gió ngược, và là tùy chọn. Tui có thể cải tiến thiết kế của bộ phận này trong tương lai. Cũng có các phiên bản của đầu nối ống và chặn với lỗ gắn ống lớn hơn một chút (64mm thay vì 63mm). Cái này là do ống của tui không khớp chặt lắm với phiên bản 63mm. Tui đề nghị đo ống trước để quyết định nên in phiên bản nào.

Ghi chú in/lắp ráp:

• Tui đã in mấy bộ phận này bằng ABS+

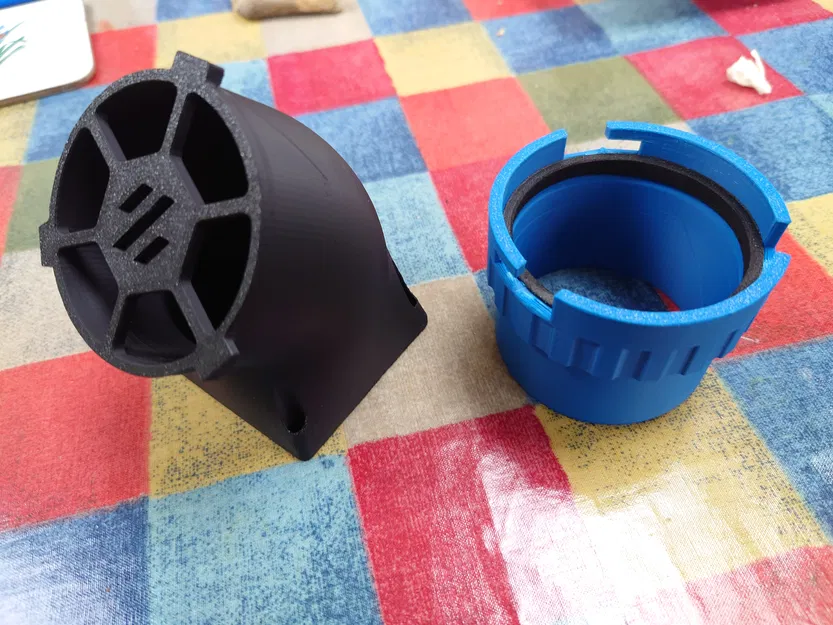

• Adapter quạt thay thế lưới tản nhiệt trên quạt hút gió 60mm tiêu chuẩn, và được giữ bằng ốc M3 x 35mm BHCS. Tui đã in nó không cần hỗ trợ (mặt có logo Voron nằm trên bàn in), nhưng lưu ý là một số chỗ nhô ra dốc hơn 45 độ, đặc biệt là quanh lỗ ốc.

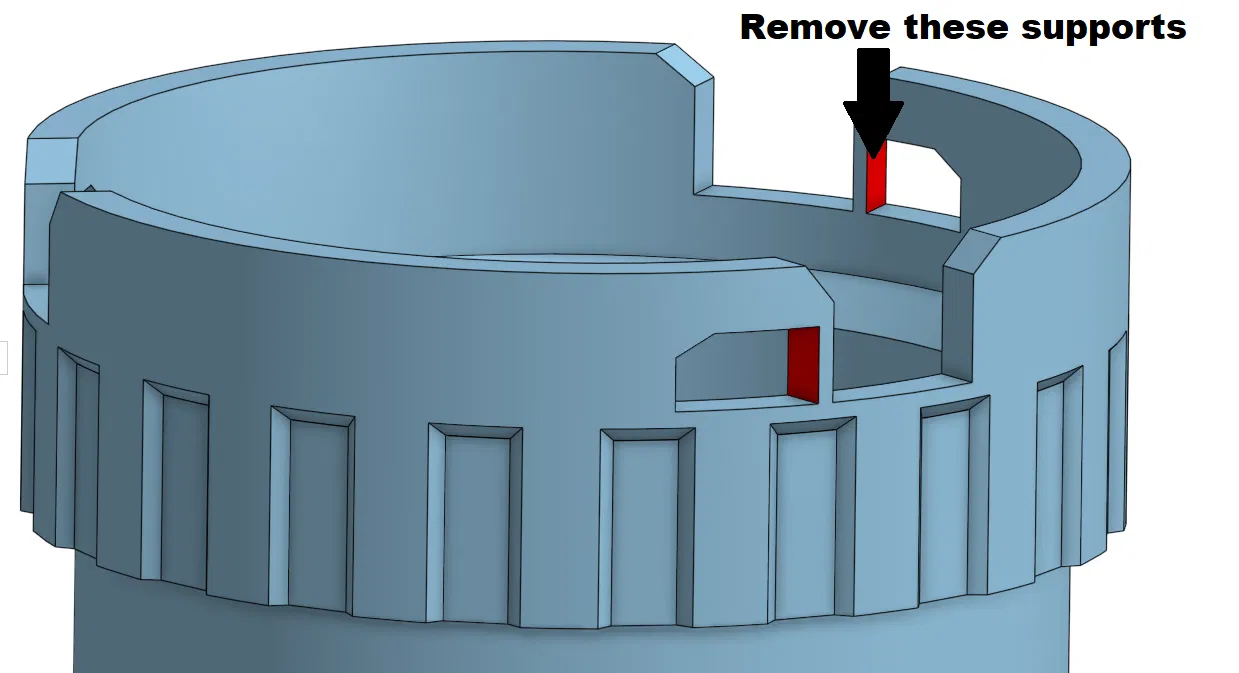

• Đầu nối ống được in với các lưỡi khóa hướng xuống dưới. Tui đã tích hợp các trụ đỡ vào các lưỡi để có thể in được. Chúng có thể được gỡ bỏ cẩn thận bằng kìm cắt hoặc kìm (xem hình ảnh MS paint tuyệt vời).
• Tui đề nghị dán băng keo xốp dày 3mm, rộng 5mm quanh bên trong đầu nối ống, nhô ra khoảng 0.8-1mm phía trên lỗ cho các lưỡi khóa. cái này ép vào bộ phận ghép để tạo độ kín phù hợp và cũng tạo ma sát để giữ đầu nối không bị rơi ra.

Có câu hỏi hay đề xuất cải tiến, đường kính ống khác, v.v., cứ để lại bình luận hoặc PM tui trên discord (Supersonic_pigeon#9039)

Cập nhật 02/05/2023

Thêm đầu nối ống 1.5". Miễn trừ trách nhiệm: Tui chưa thử mấy bộ phận này.

Thêm file STEP để dễ dàng sửa đổi.

Cập nhật 22/05/2023

Thêm chặn đầu ống 1.5".

Cập nhật 29/01/2024

Thêm đầu nối ống và chặn 75mm. Giống như các phiên bản khác, các bộ phận 75mm nên in được mà không cần hỗ trợ. Miễn trừ trách nhiệm: Giống như phiên bản 1.5", tui chưa thử mấy bộ phận này!
