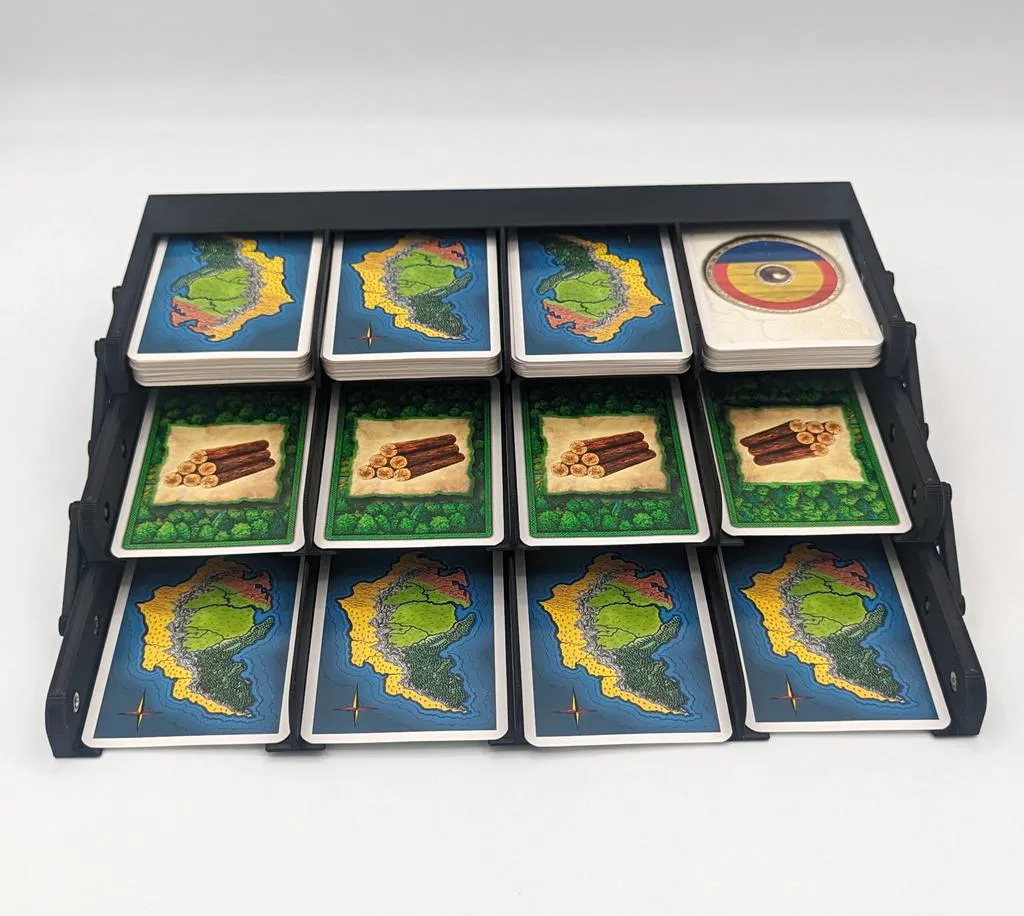

Khay bài Catan 54x80 (Catan: Cities & Knights)

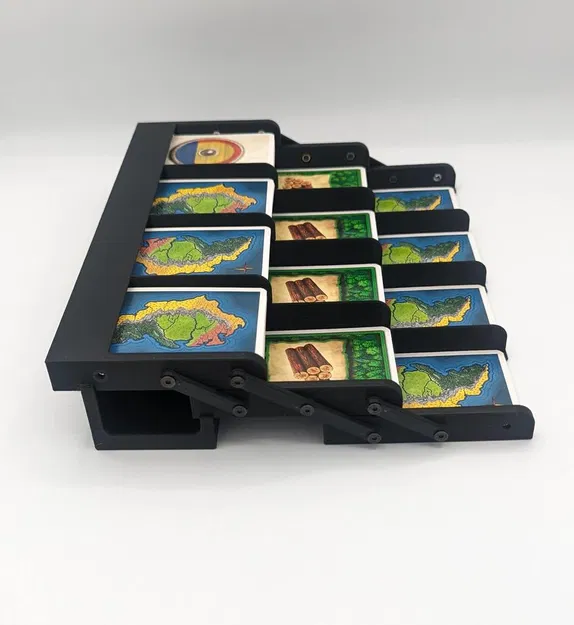

Đây là một bản remix của https://www.thingiverse.com/thing:4303881 được tạo bởi marvin_42. Khay đựng bài này được thiết kế cho bản mở rộng Cities & Knights của Settlers of Catan, bổ sung thêm nhiều lá bài cho ván chơi. Tôi thực sự rất thích thiết kế này, nó rất mượt mà và hữu dụng, tuy nhiên nó không vừa với các lá bài được dùng ở Mỹ, có kích thước 54x80mm. Do kích thước lá bài lớn hơn, xin lưu ý rằng bạn cần một bàn in có kích thước ít nhất là 250mm.

Vì tôi cũng không thích lắm việc vặn ốc vào nhựa, nên tôi đã tận dụng cơ hội này để tạo ra một vài giải pháp thay thế, tuy nhiên vẫn giữ lại tùy chọn ban đầu là vặn ốc vào nhựa vì thực tế nó không quá quan trọng.

Vì vậy, tôi đã bao gồm ba phiên bản (cả ba phiên bản đều sử dụng "thanh" giống nhau):

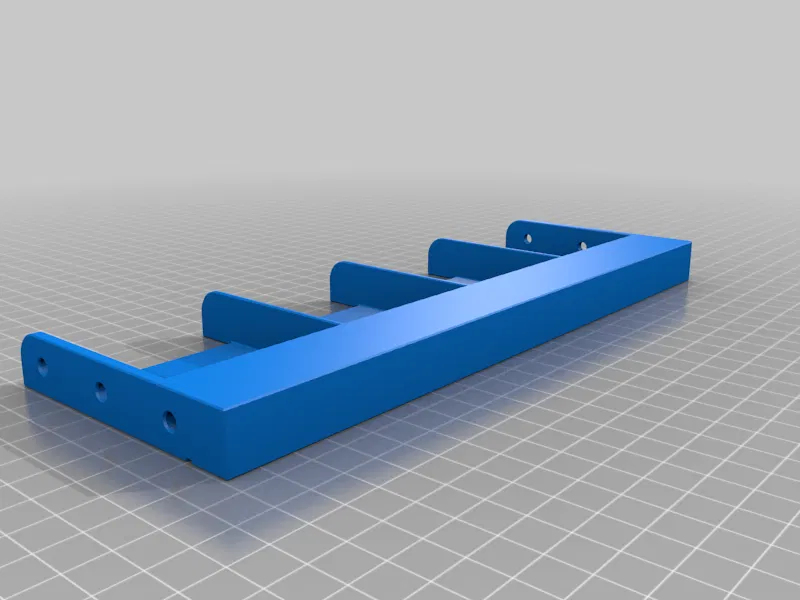

Khay bài Catan 54x80 (Vặn ốc vào nhựa):

Điểm thay đổi duy nhất ở đây là kích thước khay bài.

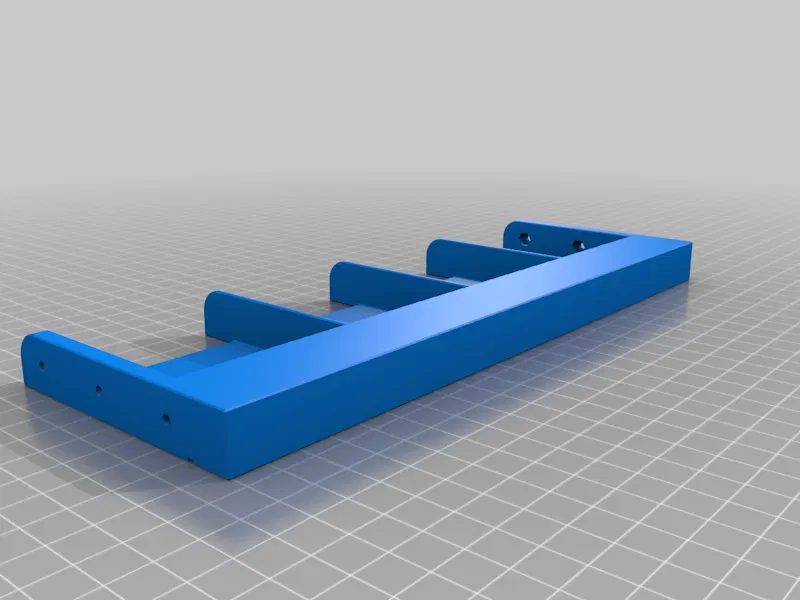

Khay bài Catan 54x80 (Chèn đồng thau):

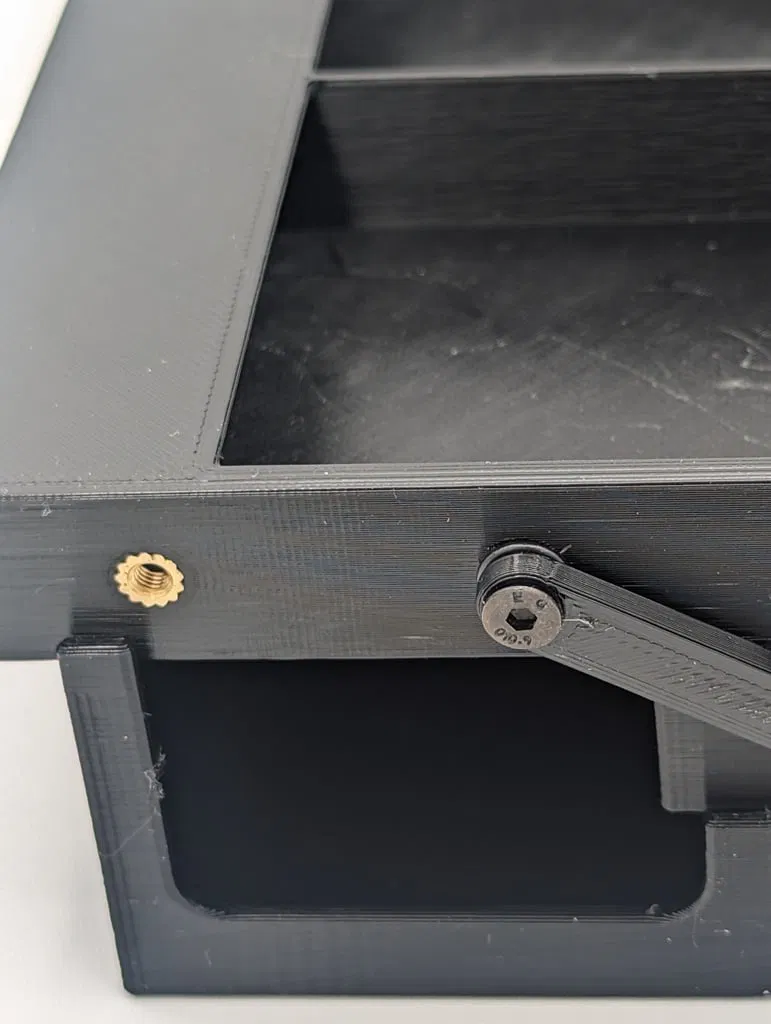

Phiên bản này có lỗ để sử dụng chèn đồng thau M3 chịu nhiệt. Nó được thiết kế cho chèn có đường kính ngoài 5mm và chiều dài 3mm vì đây là loại tôi có sẵn, và cũng không cần thay đổi độ dày thành ban đầu, tôi chỉ cần tăng kích thước lỗ.

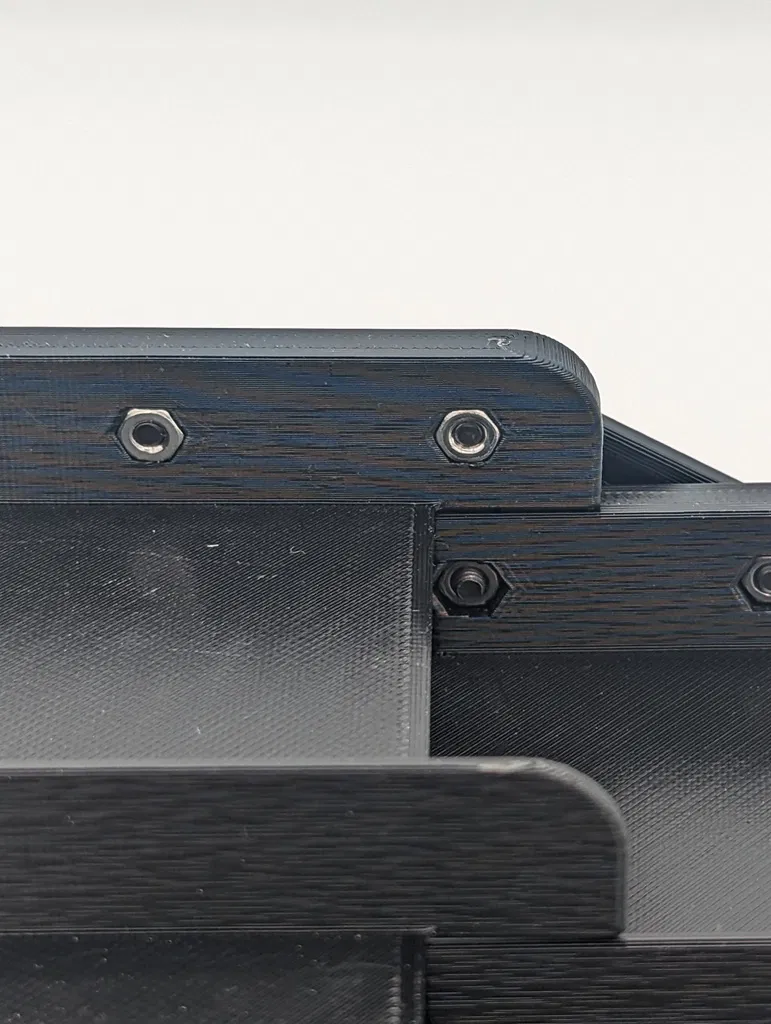

Khay bài Catan 54x80 (Đai ốc M3 âm):

Phiên bản này sử dụng đai ốc M3 âm. Bạn sẽ cần một con ốc dài hơn một chút, có lẽ dài 10mm.

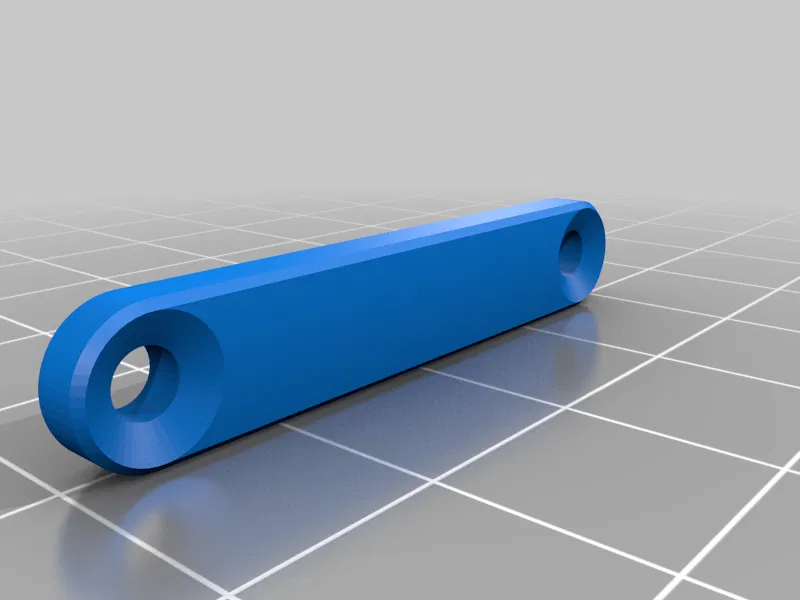

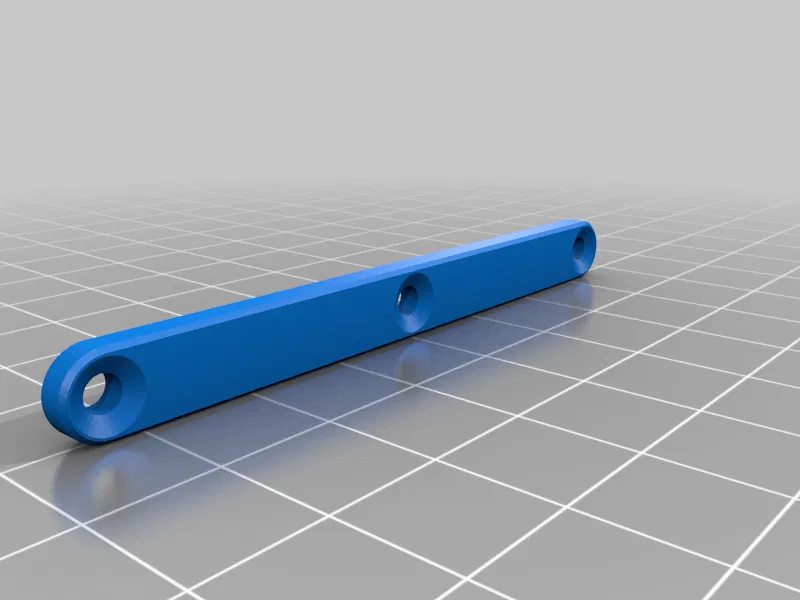

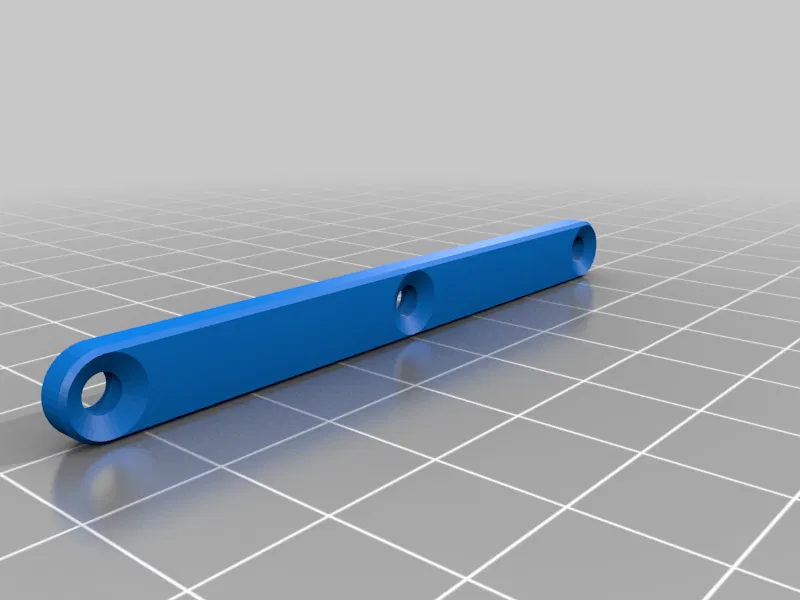

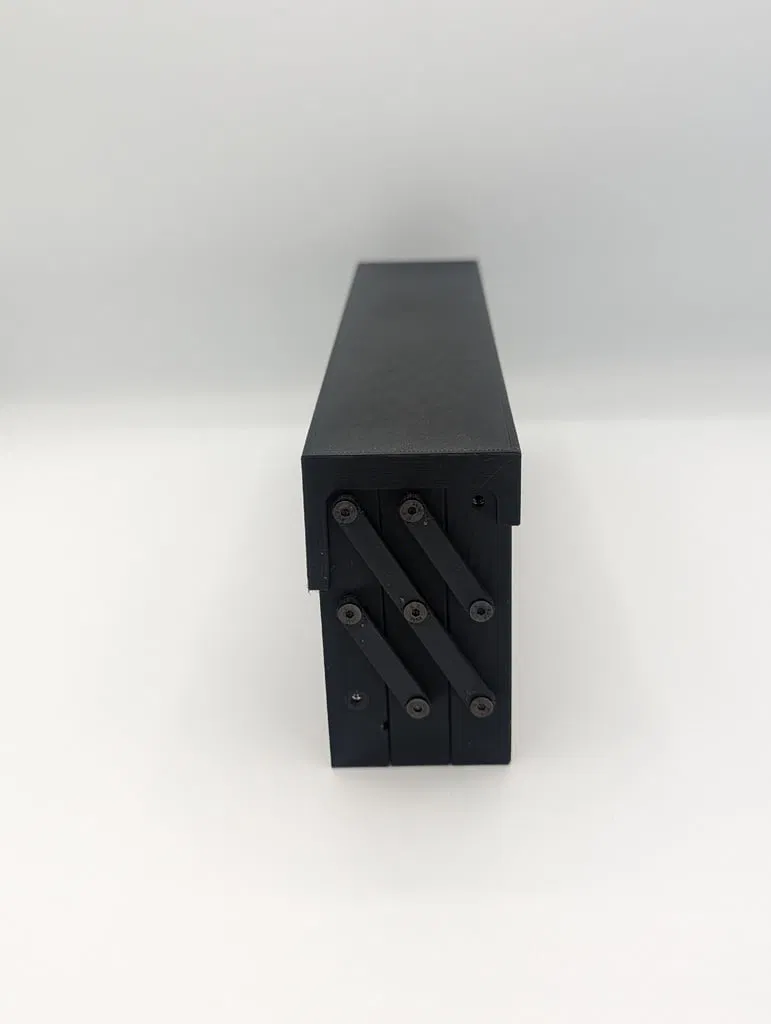

Đối với các thanh, tôi đã bao gồm bản gốc, và một cặp có lỗ lớn hơn một chút, và một cặp không có lỗ khoét để phòng trường hợp bạn muốn sử dụng ốc đầu chìm hoặc ốc đầu tròn. Nếu bạn chọn sử dụng thanh phẳng, bạn có thể cần một con ốc dài hơn một chút, tôi chưa thử nghiệm trường hợp này.

Số lượng bộ phận cần in:

Cho biến thể đã chọn:

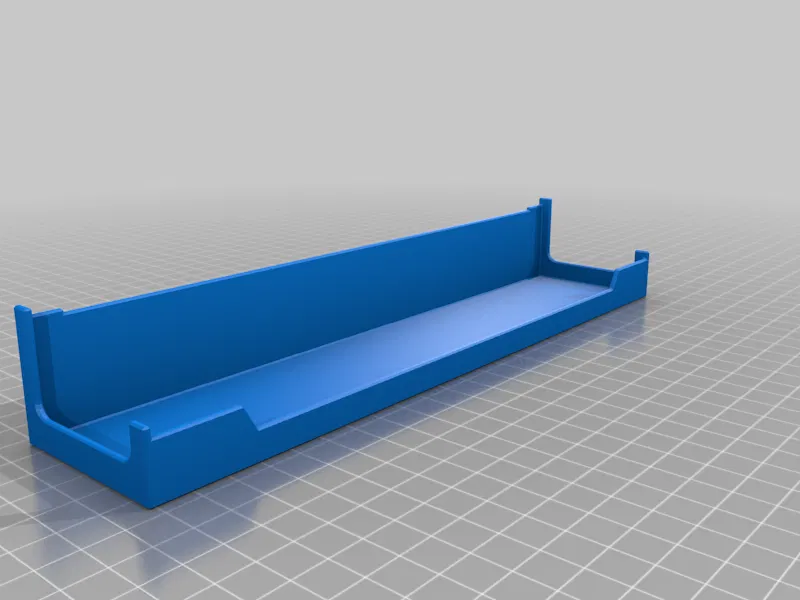

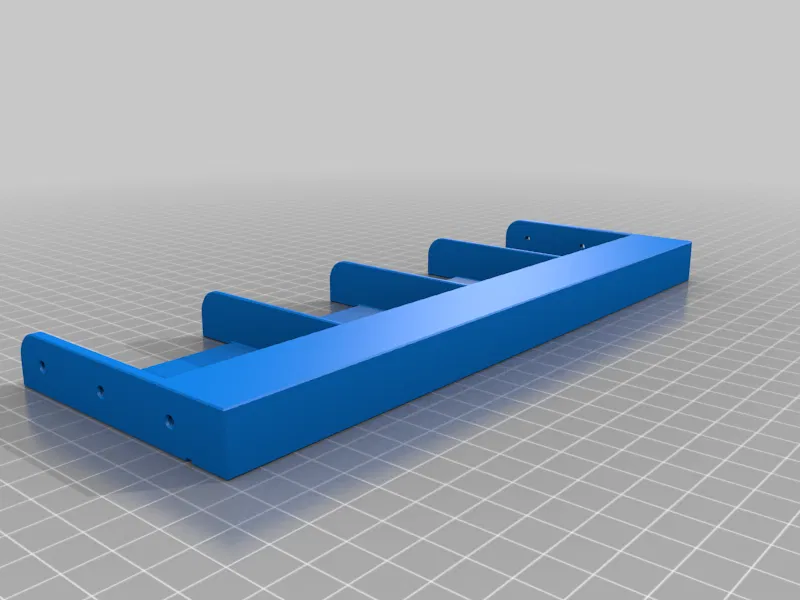

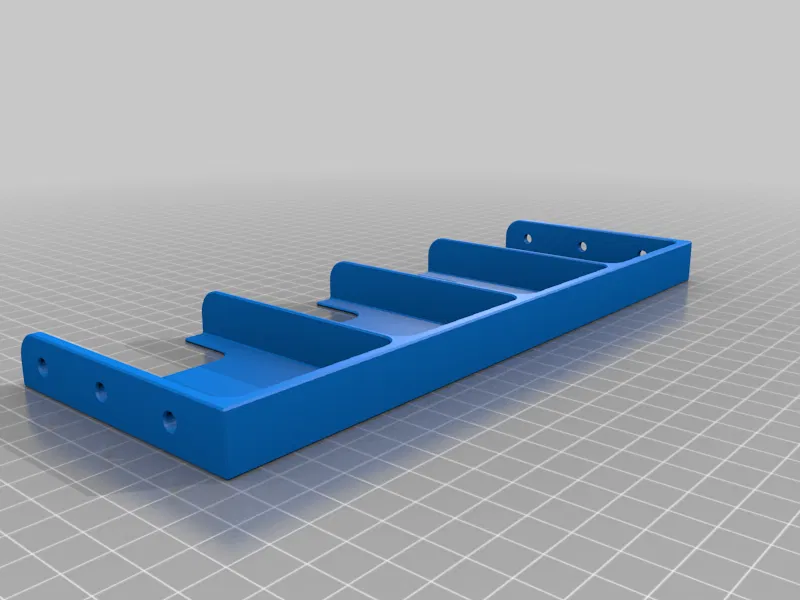

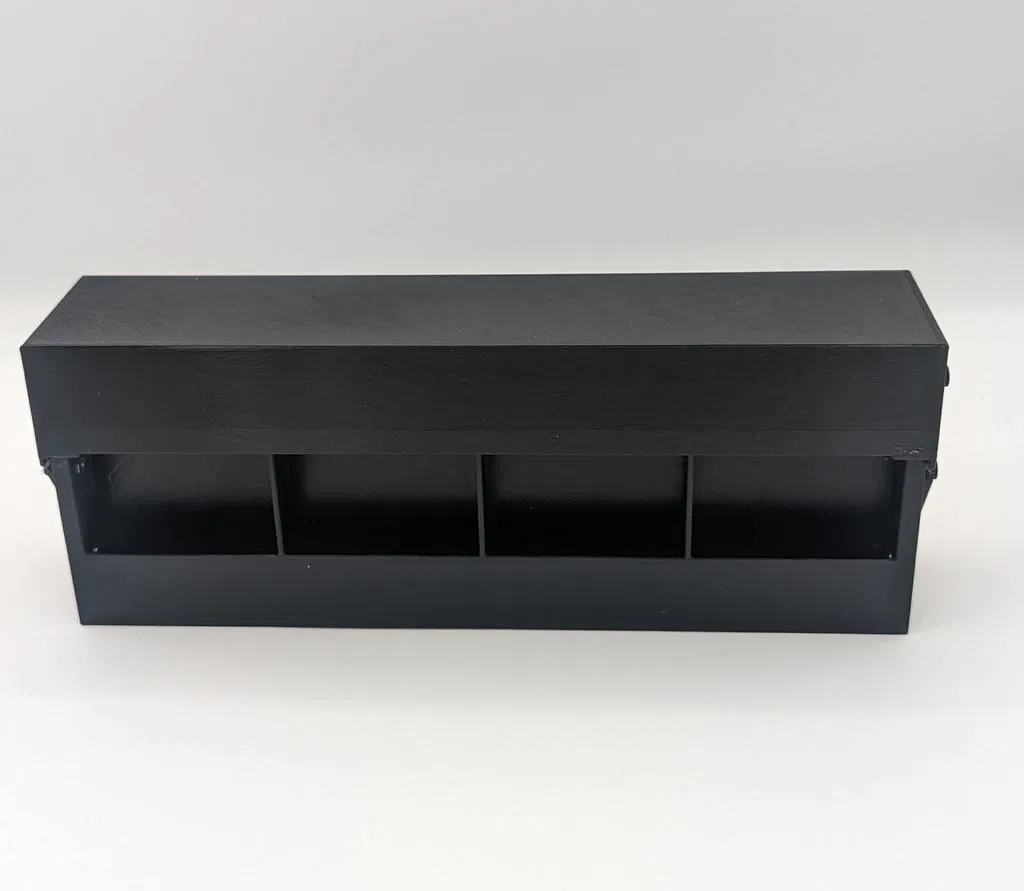

• 2x Tray_1_and_2 • 1x Tray_Top • 1x Box

Bạn chọn loại thanh nào cũng sẽ hoạt động với tất cả các biến thể khay.

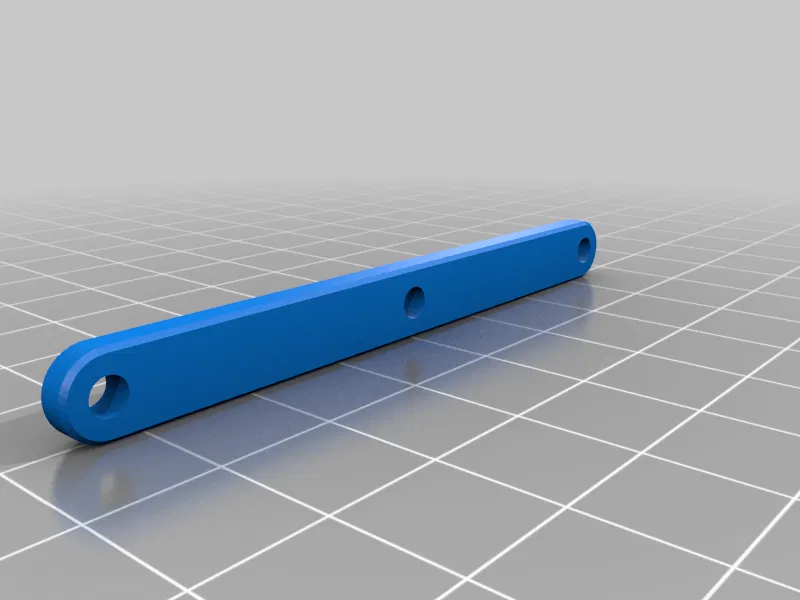

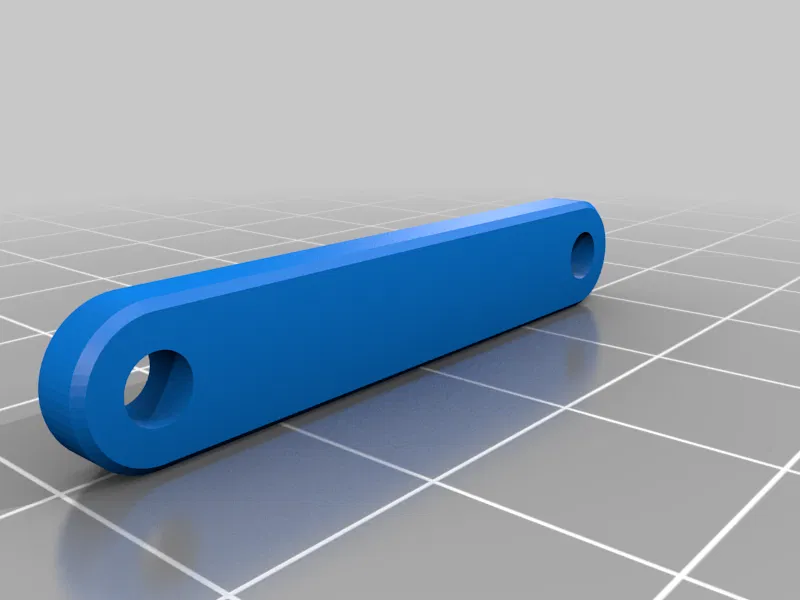

• 4x Bar2 (bất kỳ biến thể nào bạn chọn) • 2x Bar1 (bất kỳ biến thể nào bạn chọn)

Phần cứng:

Vặn vào nhựa: 14x ốc M3x8 đầu chìm và 14x vòng đệm M3

Chèn đồng thau: 14x Chèn đồng thau M3 (Đường kính ngoài 3MM, Chiều dài 3MM), 14x ốc M3x8 đầu chìm và 14x M3

Đai ốc âm: 14x Đai ốc M3, 14x ốc M3x8 đầu chìm và 14x vòng đệm M3
