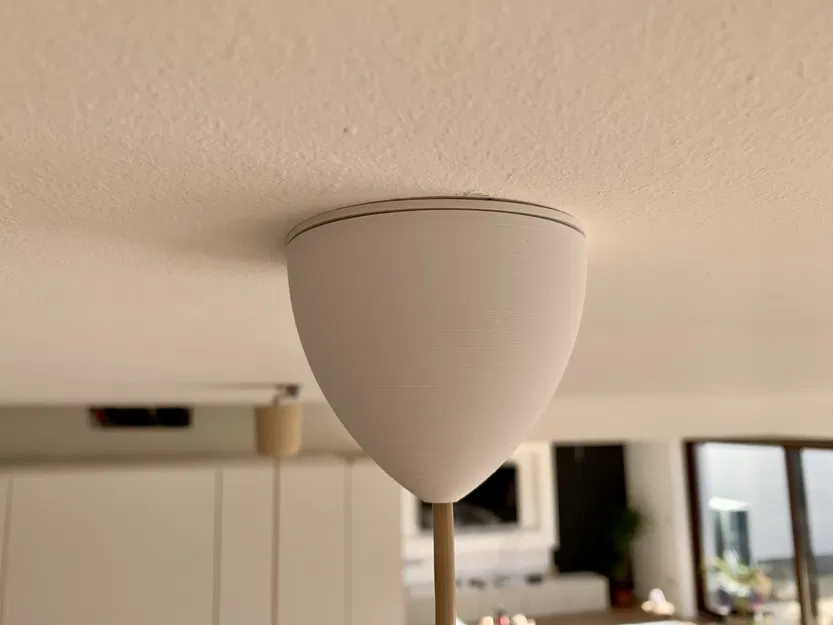

Chui Đèn Trần Thạch Cao
Thiết kế chui đèn thay thế cho trần thạch cao, giải quyết vấn đề không thể treo móc đèn và chui đèn zin không vừa. Bộ gồm 3 món, có trợ giúp tháo lắp. Hỗ trợ lỗ 40mm và 68mm. Có kèm file CAD gốc để tùy chỉnh.
Mô tả

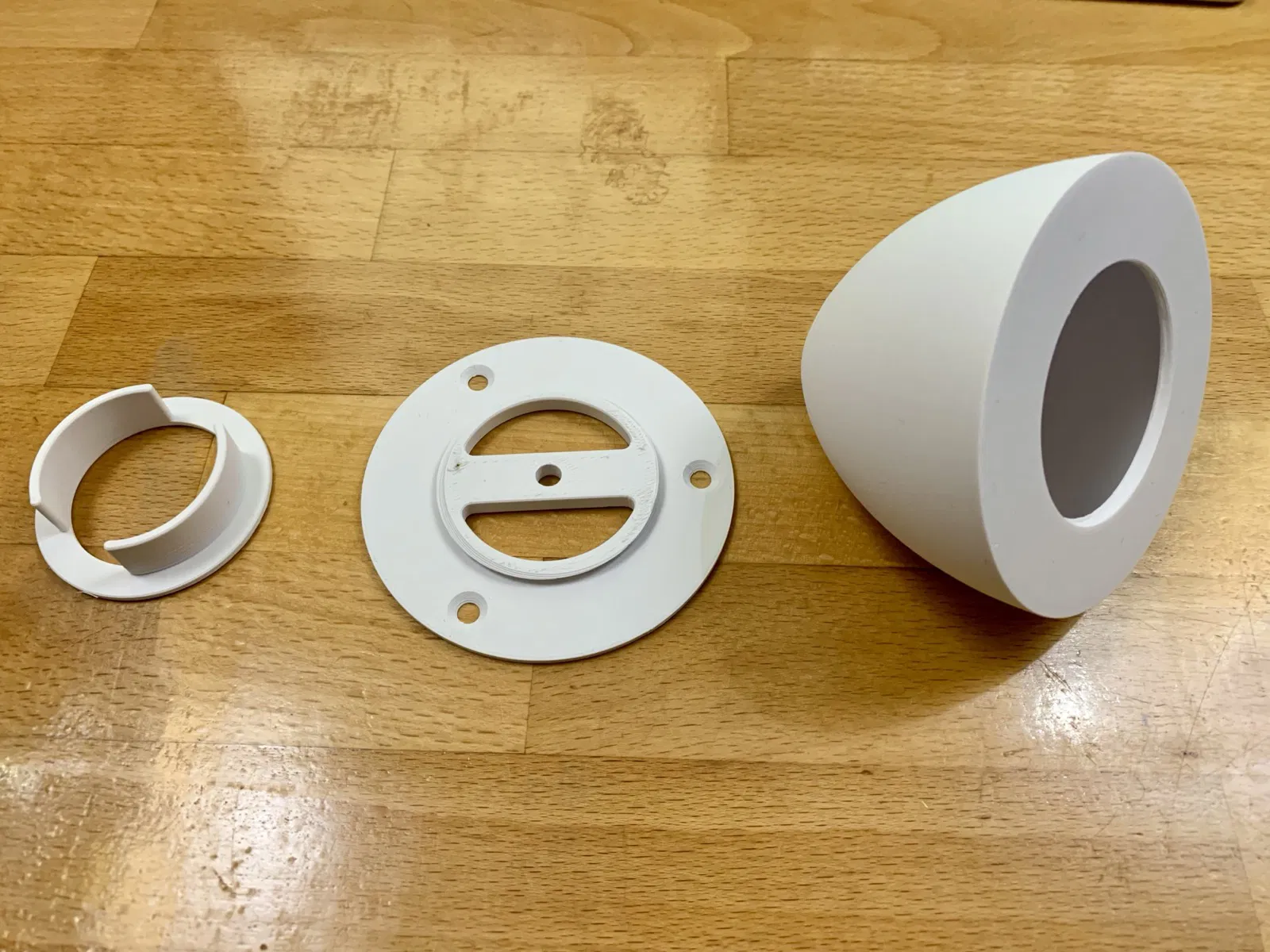

Một khách hàng của tụi mình có nhờ lắp đèn lên trần thạch cao, kiểu trần mà bình thường hay dùng cho trần bê tông á. Vì không thể treo móc đèn lên trần thật được mà cái chui đèn zin của ẻm cũng không có chỗ đứng đàng hoàng nên tui mới thiết kế ra cái bộ 3 món này để thay thế.

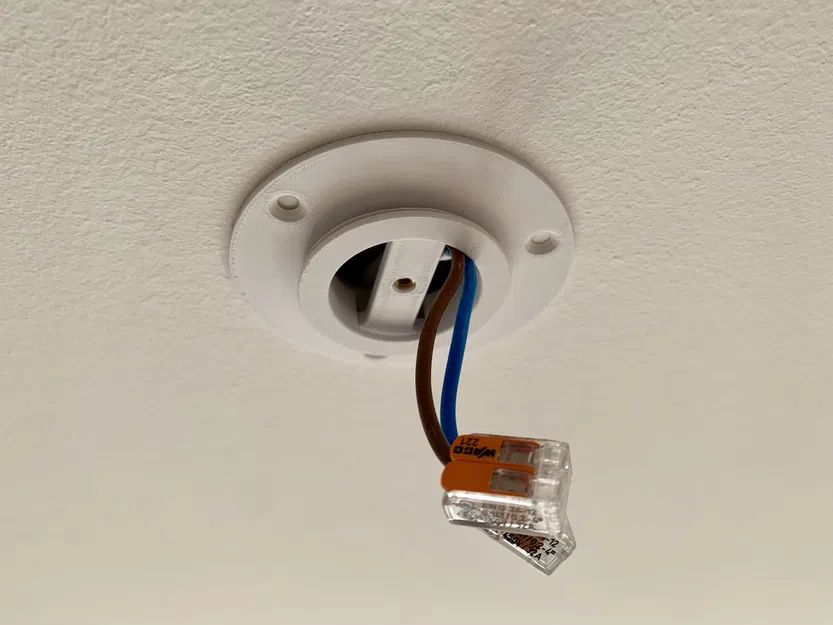

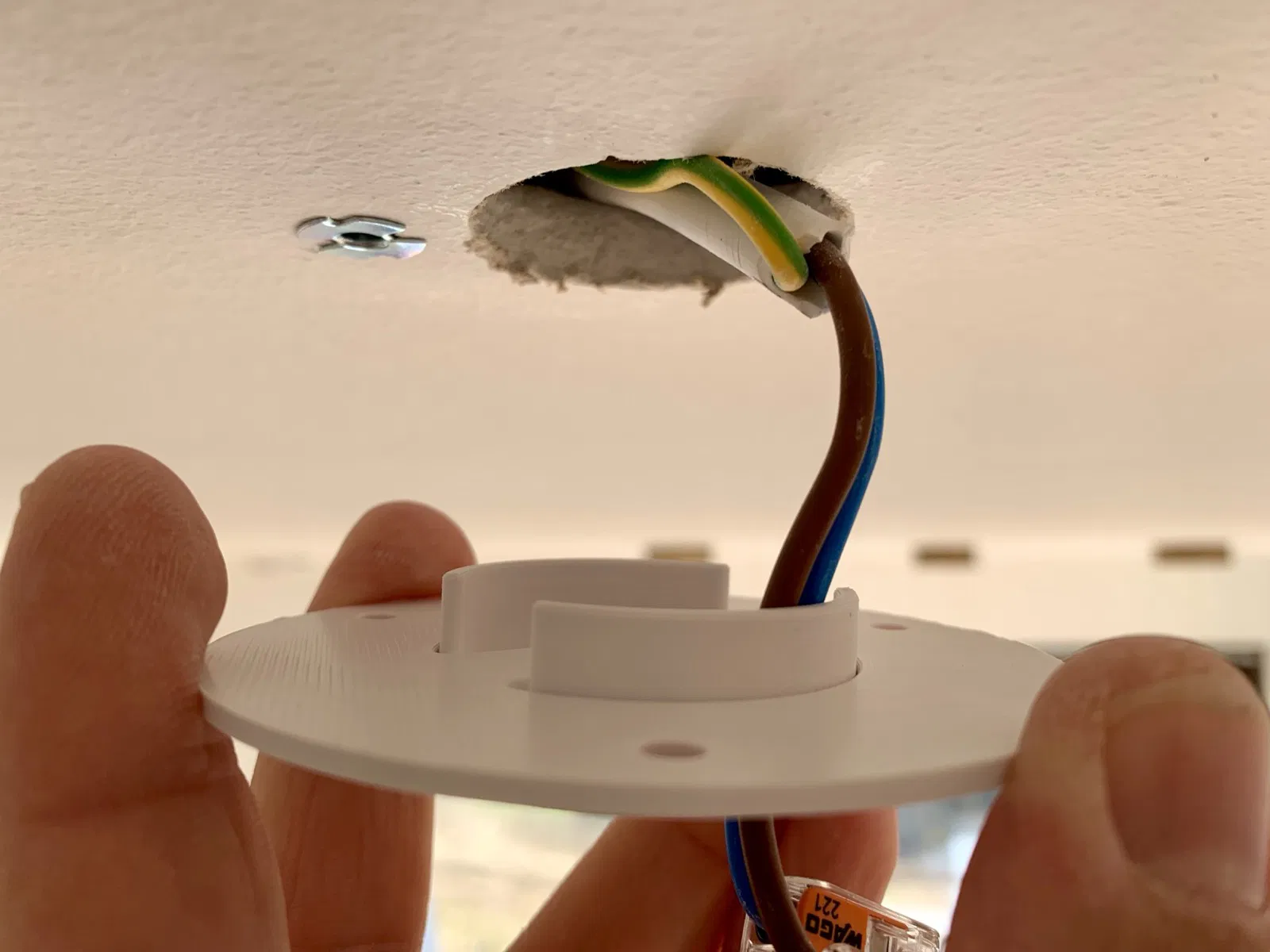

Cái cục trợ giúp này không có nằm trong phần lắp đặt hoàn chỉnh đâu nha – nó chỉ giúp mọi người giữ cái đế ngay tâm cái lỗ thạch cao trong lúc mình bắt vít thạch cao để cố định cái đế lên trên thôi.

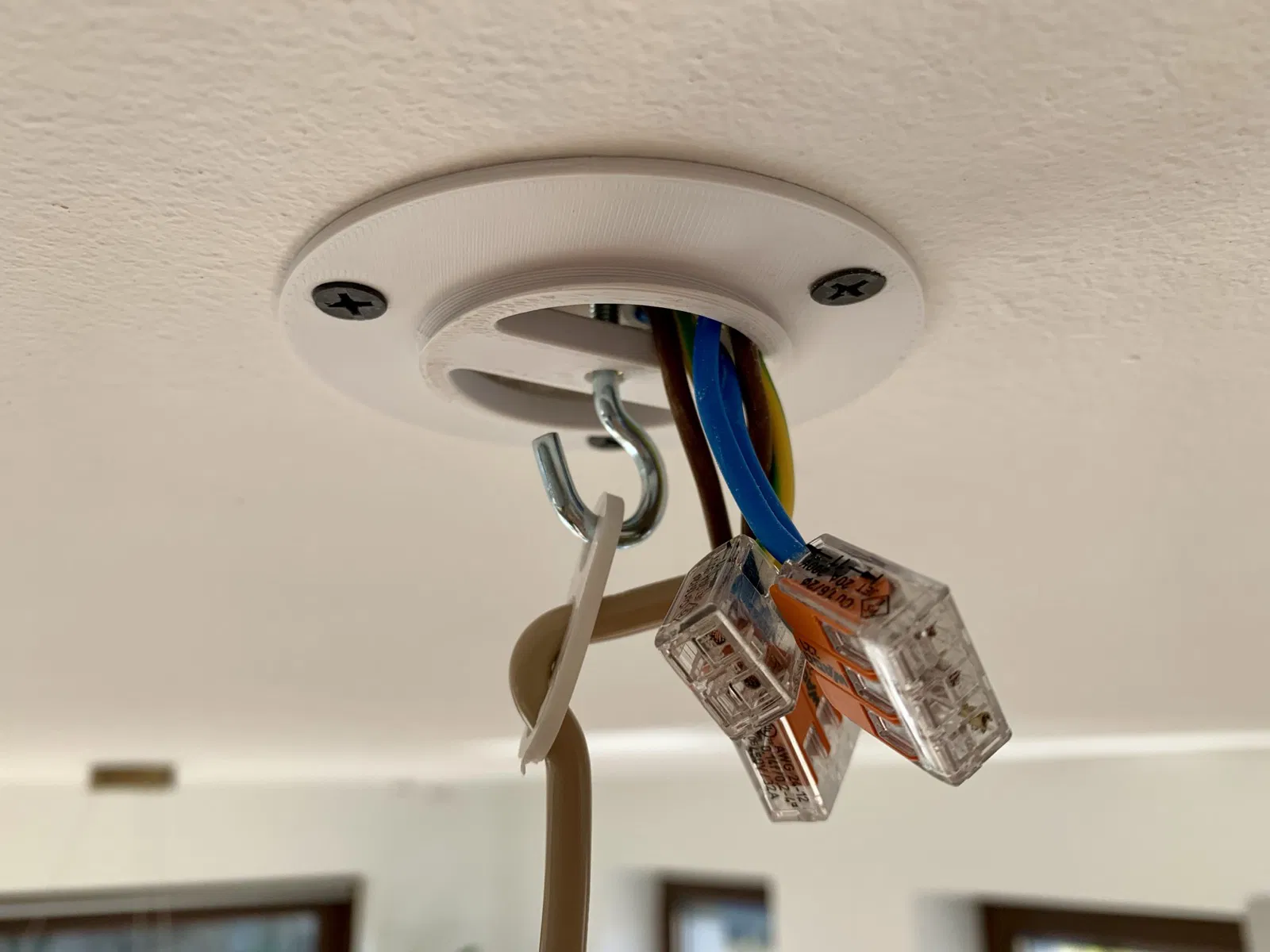

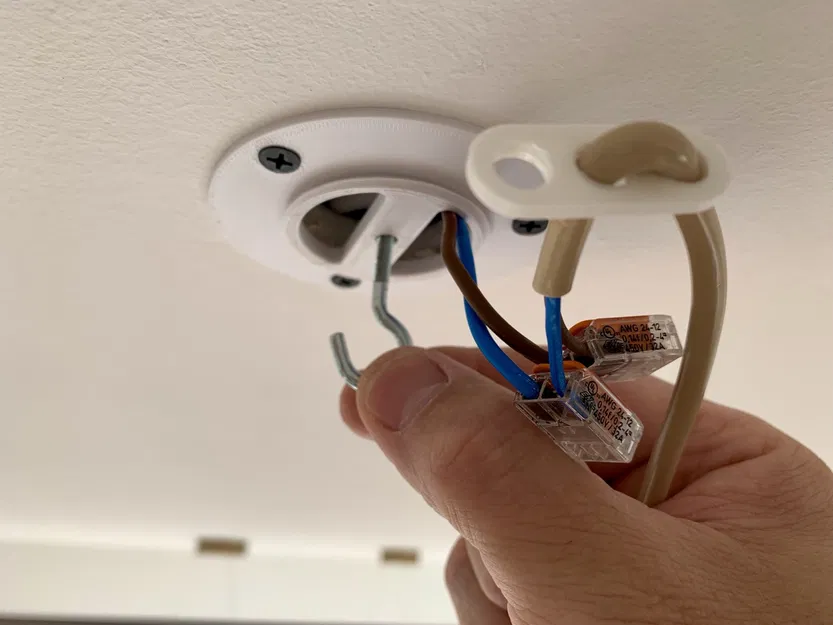

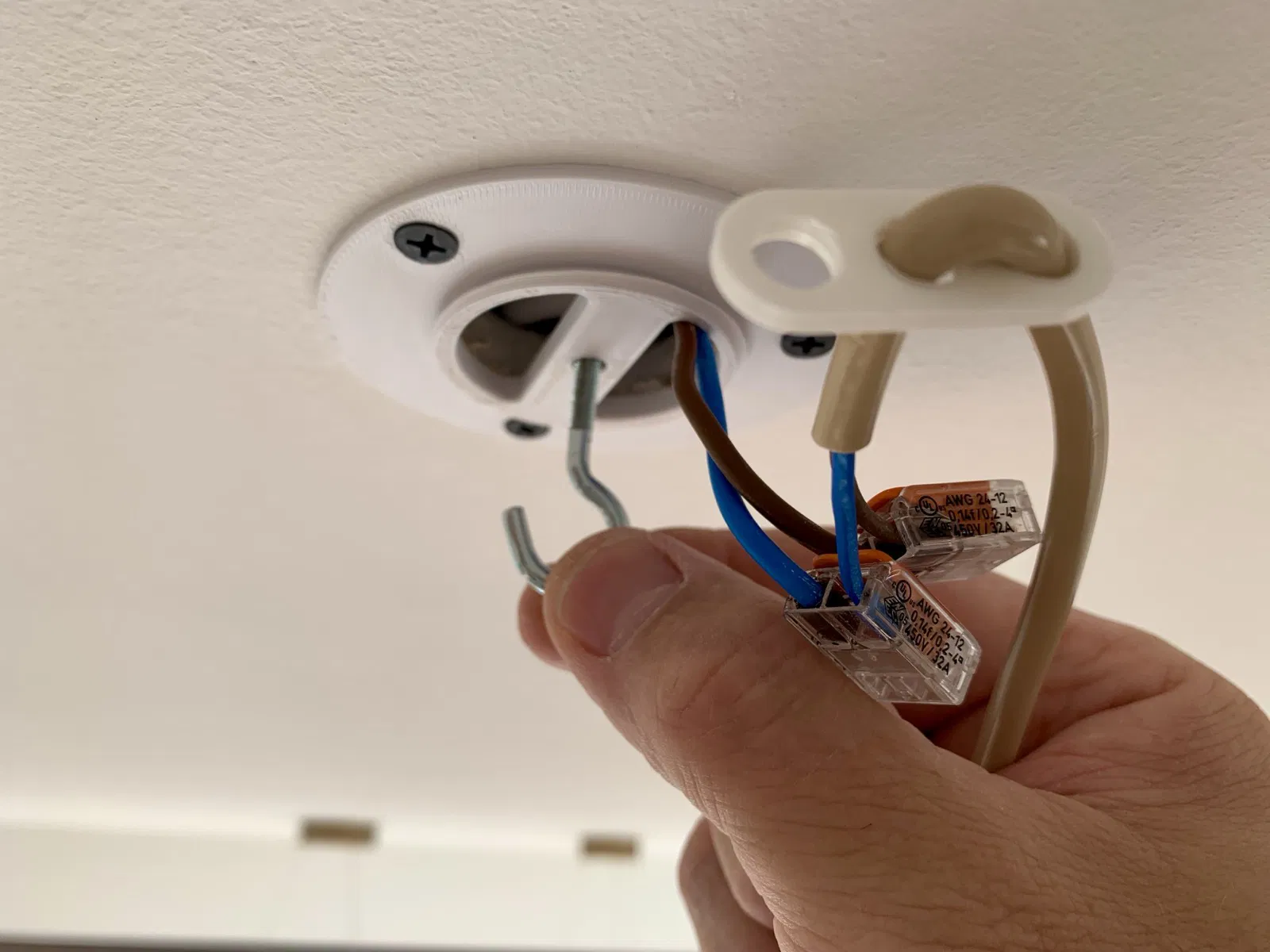

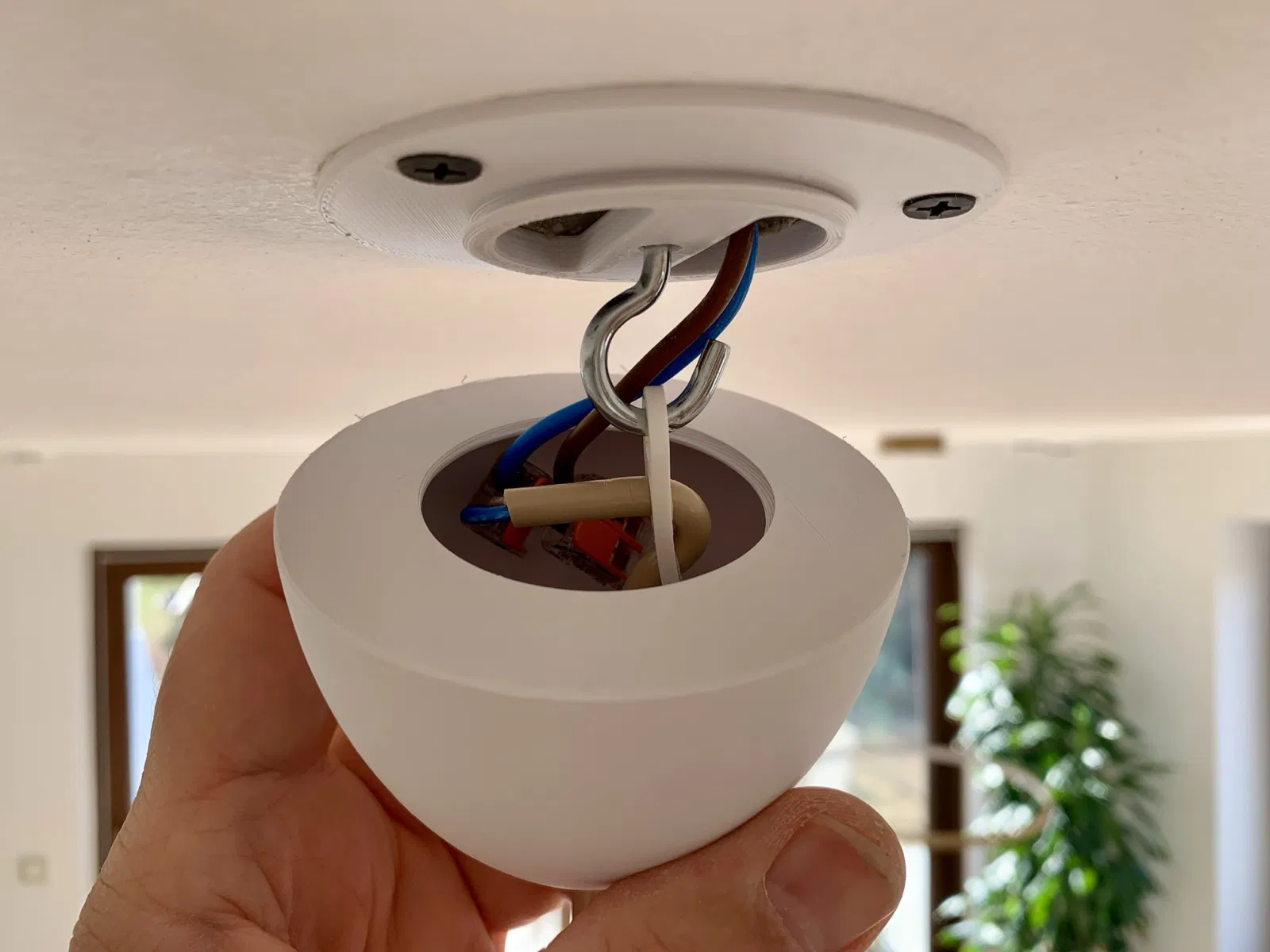

Để lắp được cái móc đèn thì mọi người sẽ cần 2 món đồ kim loại:
- Một cái ren trong M4
- Một cái móc có ren M4
In cao độ 0.2 mm, vật liệu độn 20%, không cần hỗ trợ (supports) là được. Nếu muốn cái chui đèn mịn màng hơn xíu thì cân nhắc in cao độ 0.1 mm nha.
Tui có tải lên một bộ cho lỗ 40 mm và một bộ khác cho lỗ 68 mm. Tệp CAD gốc cũng có đính kèm luôn, nên mọi người cứ tự nhiên chỉnh sửa theo ý thích ha (do Fusion 360 không xài được tham số cho ren ISO nên mọi người phải tự chỉnh ren trên đế và trên nắp bằng tay nha).
Giấy phép
Tác phẩm này được cấp phép theo
Creative Commons — Attribution — Noncommercial — Share AlikeCC-BY-NC-SA
