Kẹp C / Kẹp G Chỉnh sửa - Tăng khoảng hở và độ bền

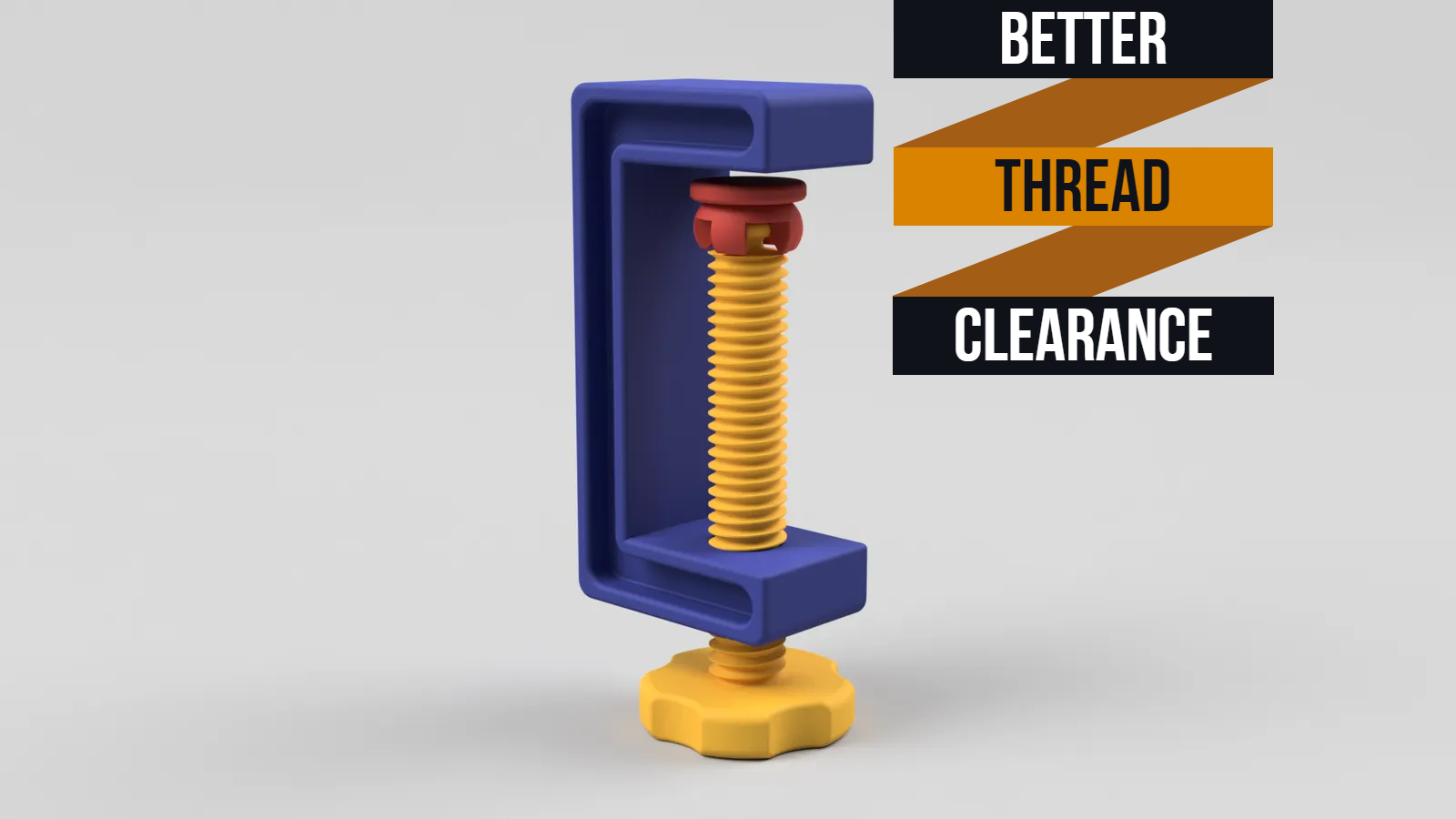

Ghi chú Do dung sai in của máy in 3D nhà em hơi tệ nên em không in được ren chỉnh chu, nên em đã chỉnh sửa lại file tuyệt vời 03v2 của anh Wilko cho phù hợp với nhu cầu của em (cảm ơn anh đã chia sẻ file Fusion 360!). Hoàn toàn tương thích với thiết kế của tác giả gốc, ren vẫn như cũ, nên anh em cứ việc in lại cái đầu kẹp nếu đã lỡ in file gốc rồi. Vì chỉ là chỉnh sửa nhỏ, nên các thông số trong file Fusion 360 vẫn dùng được. Phần khoảng hở lớn này sẽ chạy ngon trên mọi máy in được cân chỉnh tốt, kể cả máy cỏ như nhà em, còn nếu không thì anh em nên kiểm tra lại máy in 3D của mình nha. Em lấy file clamp 03 v2 làm tham chiếu, giả định đó là phiên bản mới nhất, nếu không phải thì em xin lỗi ạ. ### Hướng dẫn in Cứ làm theo lời khuyên của tác giả gốc, in lớp cao độ 0.2 là đẹp, vật liệu độn (infill) tối thiểu 30%, 8 lớp vỏ (wall) là ổn cho thiết kế của kẹp (giảm lớp trên và dưới cũng được). Có thể cần 80-100% infill cho đầu kẹp và đế kẹp để đạt độ bền tối đa nhưng em chưa thử nghiệm (30% là đủ xài cho nhu cầu hiện tại của em). Cập nhật ngày 23/04/2024: người dùng gặp khó khăn khi lắp miếng đệm, họ gợi ý làm nóng miếng đệm trước khi lắp. Ngoài ra, em đề xuất anh em vặn chặt kẹp vào một bề mặt cứng (hoặc để trống) để dễ lắp miếng đệm hơn. Để anh em biết, việc bộ phận này có thể xoay tự do (ví dụ: tạo góc với mặt đáy) là bình thường, nhưng nó vẫn phải được giữ cố định với ốc vít. ### Danh sách chỉnh sửa #### V1.0 ##### Ren đầu kẹp (xem ảnh chụp trước/sau) * Dịch chuyển các mặt ren ra 0.1 mm (trên và dưới).

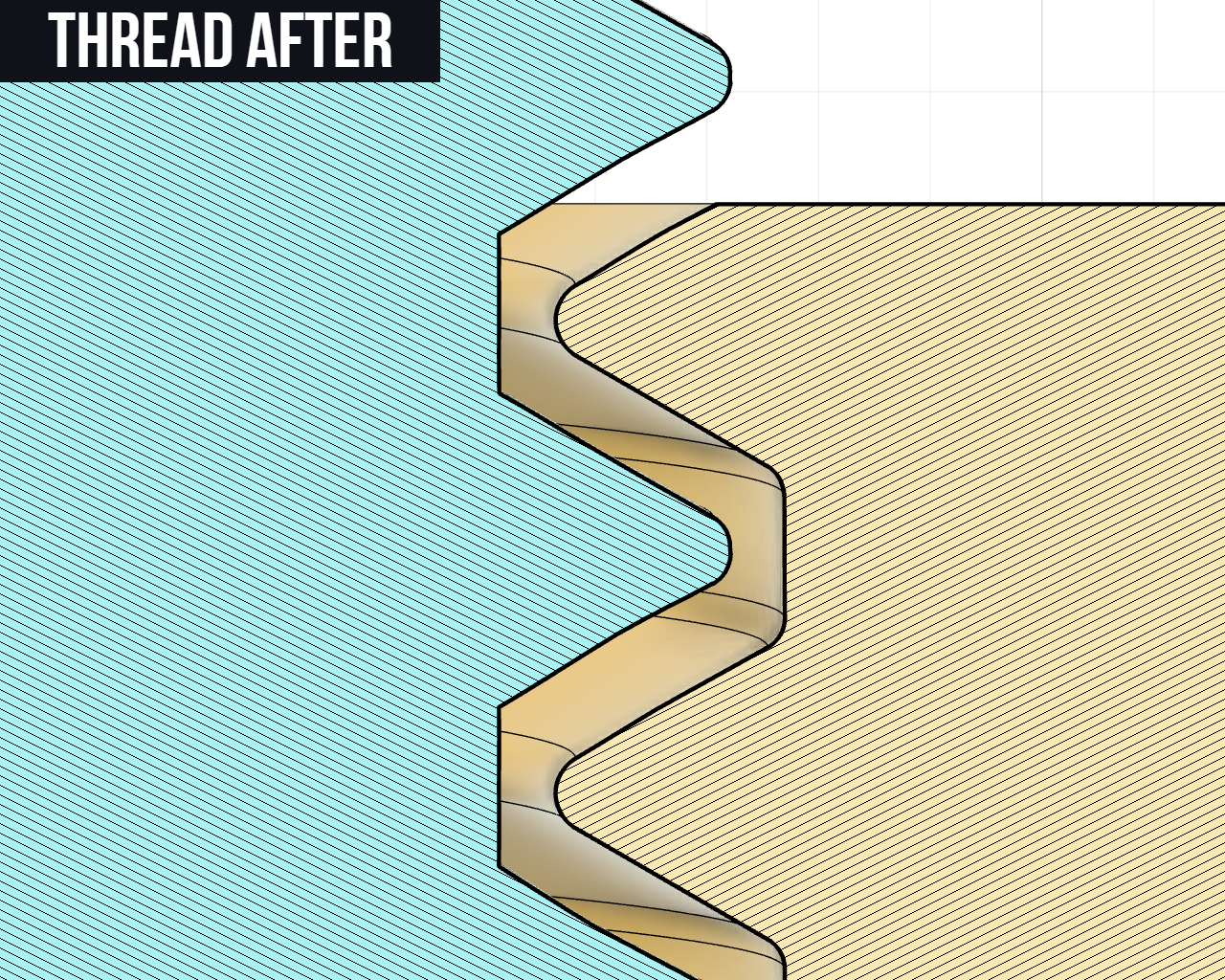

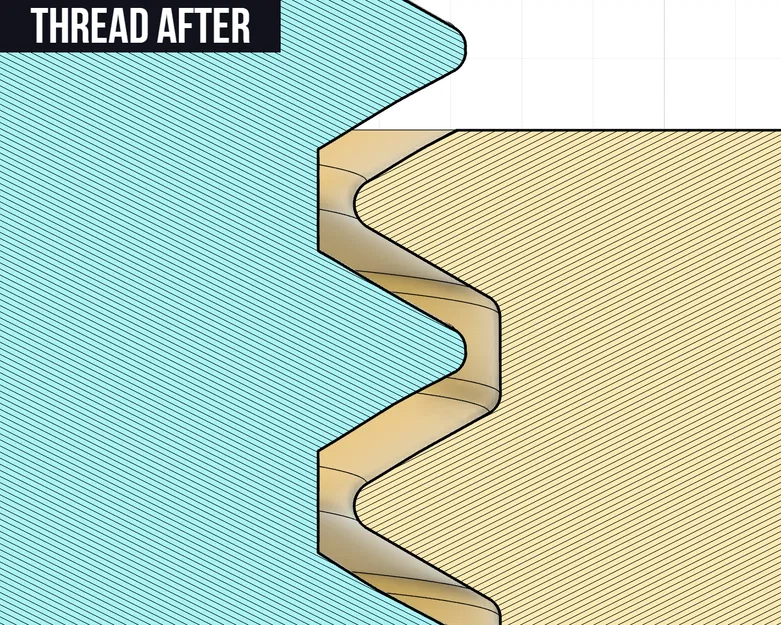

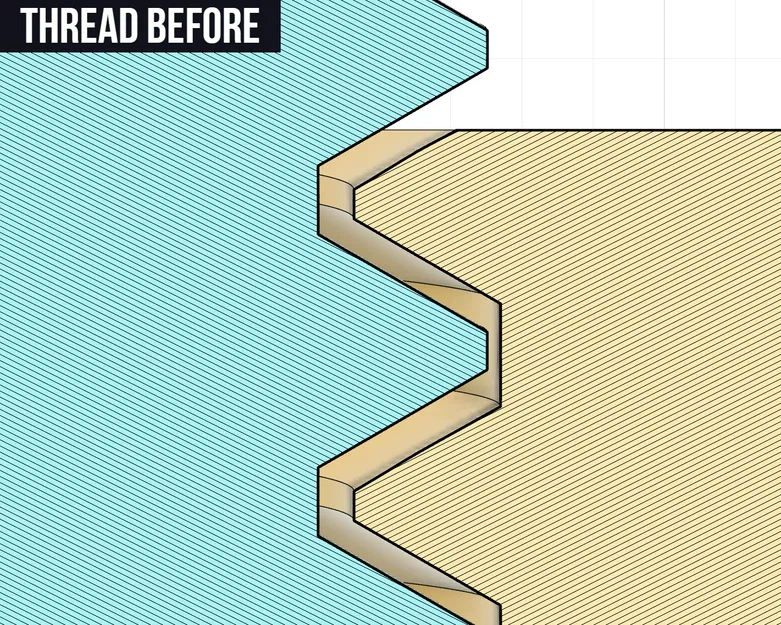

• Dịch chuyển cạnh ren ra 0.15 mm

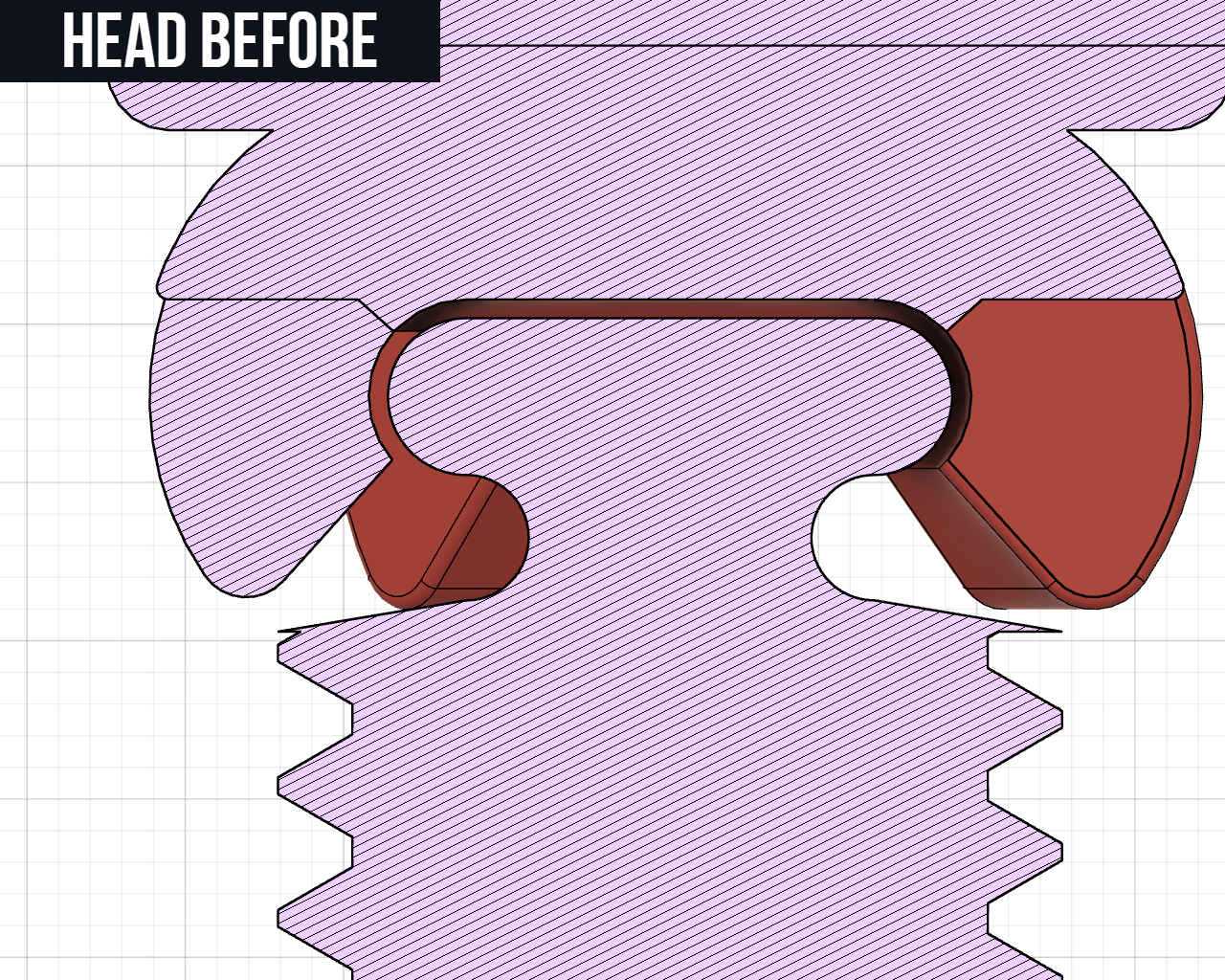

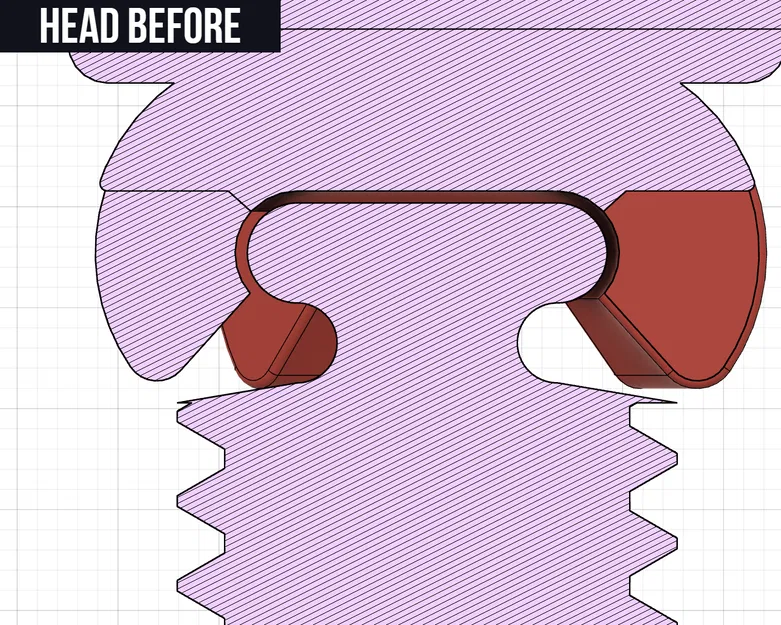

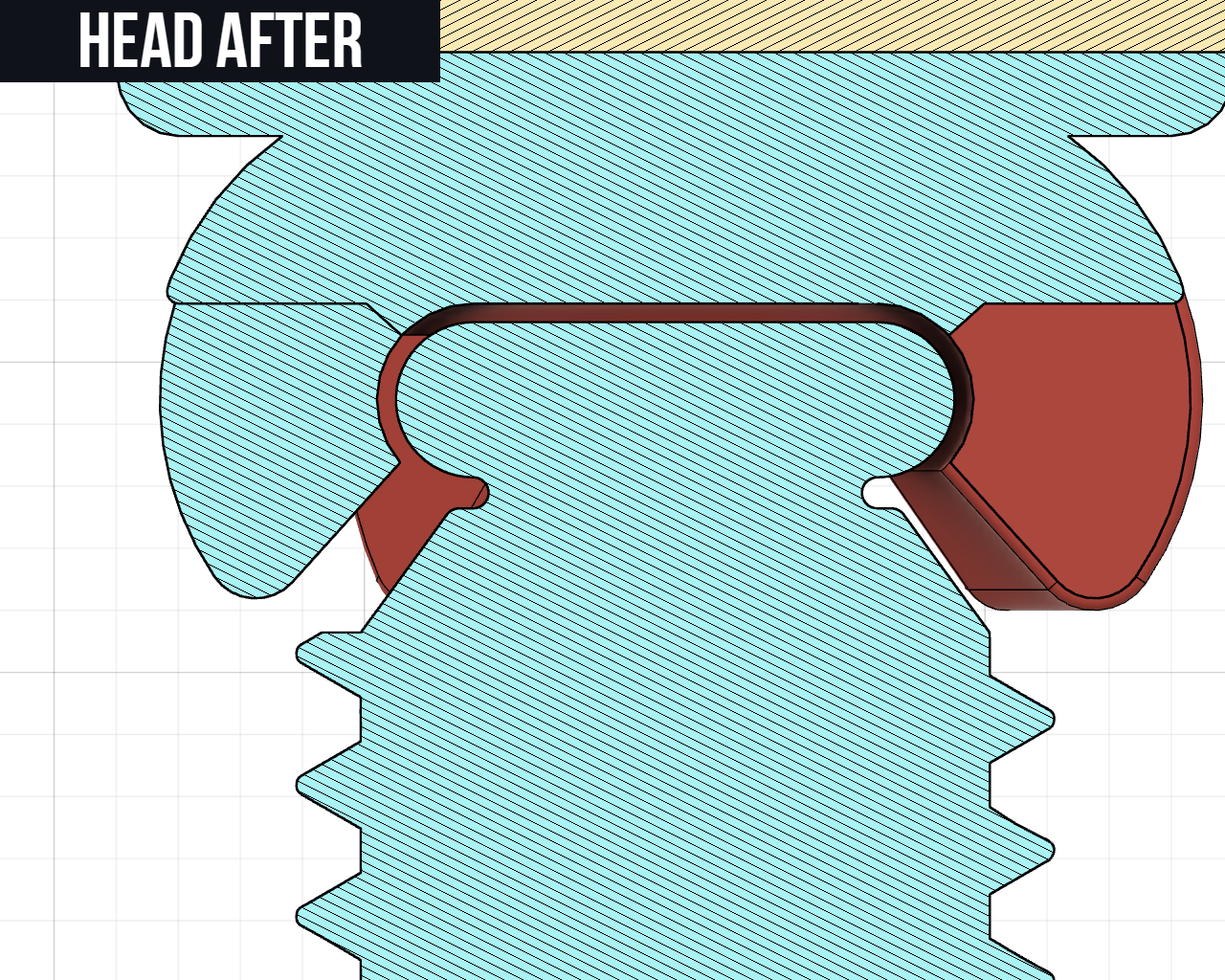

• Bo tròn cạnh ren này và mặt tương ứng trên ren kẹp để tăng độ bền. ##### Đầu kẹp (xem ảnh chụp trước/sau) * Chỉnh sửa bản phác thảo của hình xoay đầu kẹp (phần giữ đế) để tăng độ bền.
• Sửa lỗi ở phần đầu ren, giúp hoàn thiện đẹp hơn. ### Lịch sử sửa đổi Ngày Phiên bản Mô tả Bình luận 23/12/2022 V1.0 Phát hành lần đầu Dựa trên c-clamp_03_v2 23/04/2024 V1.0 Cập nhật mô tả Phản hồi người dùng về khó khăn lắp miếng đệm
