Kìm 3 Càng "Not F'ing Around"

Rồi, ai cũng đồng ý là mấy cái kìm 3 càng đời cũ để hàn nó dở ẹc, đúng không? Mà mấy cái loại "bạch tuộc" rẻ tiền, cong veo, nhung nhúc ngoài chợ còn dở hơn nữa, đúng không?

Ừ thì, dở ẹc không còn là yêu cầu bắt buộc nữa đâu.

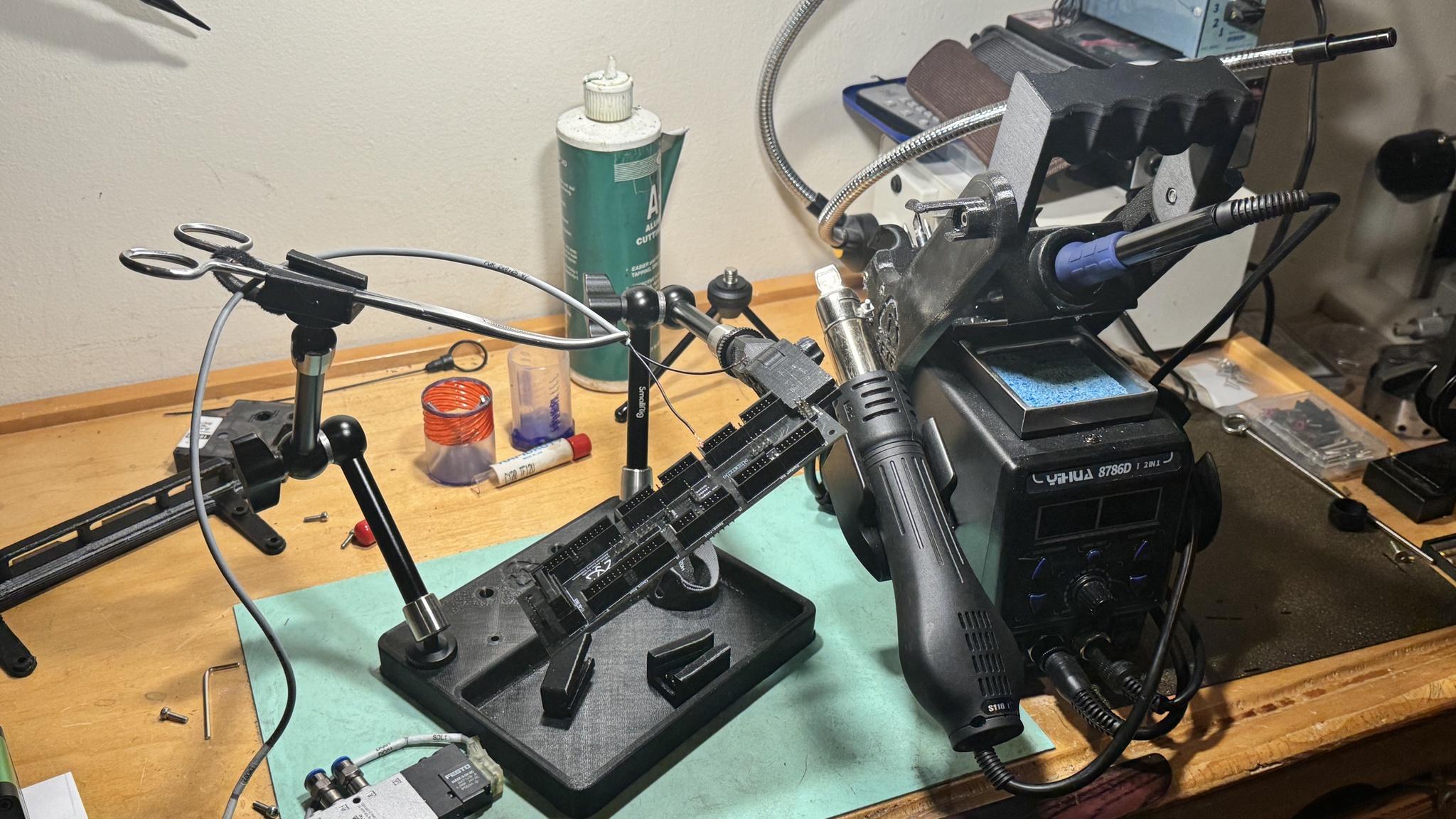

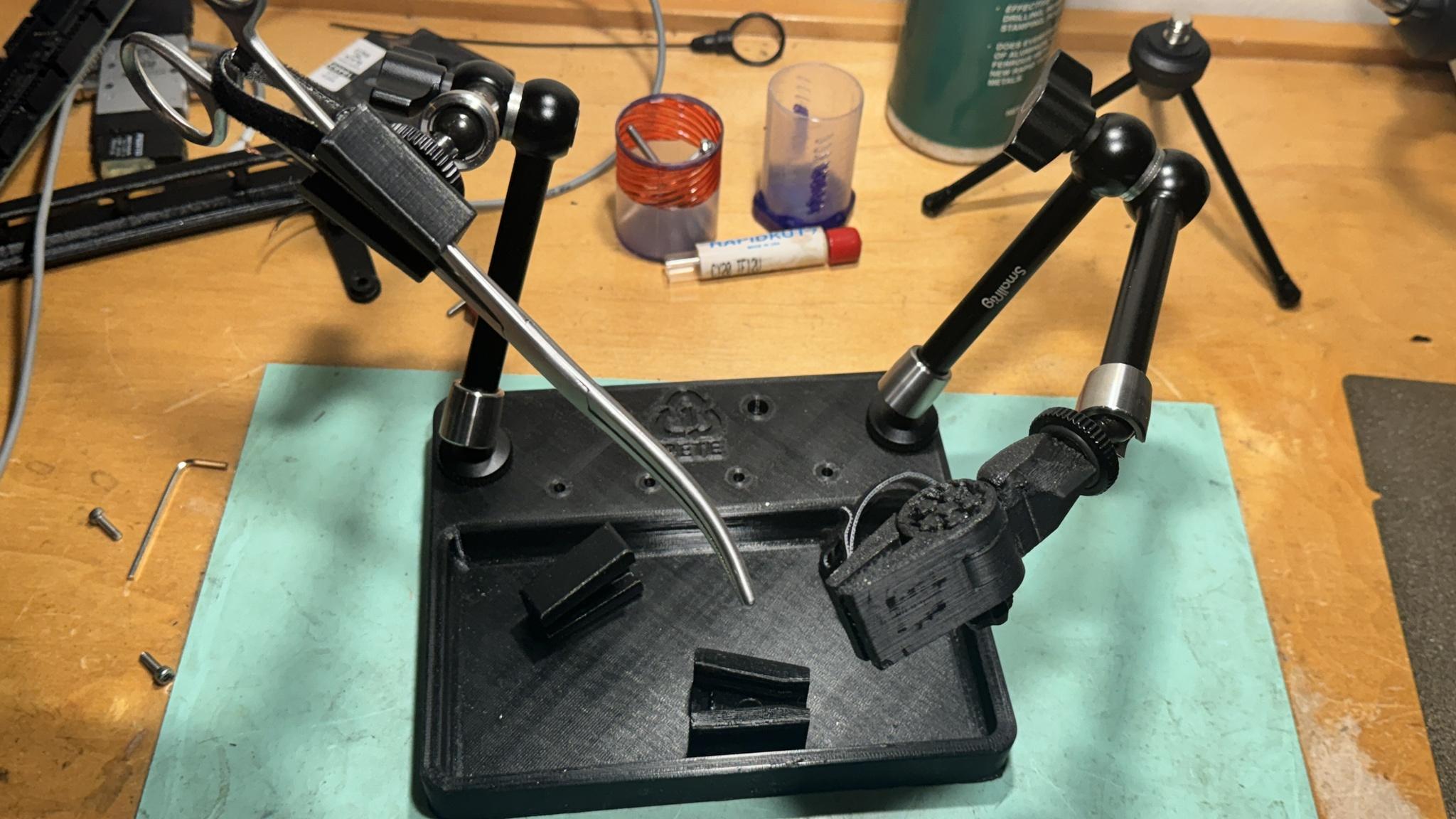

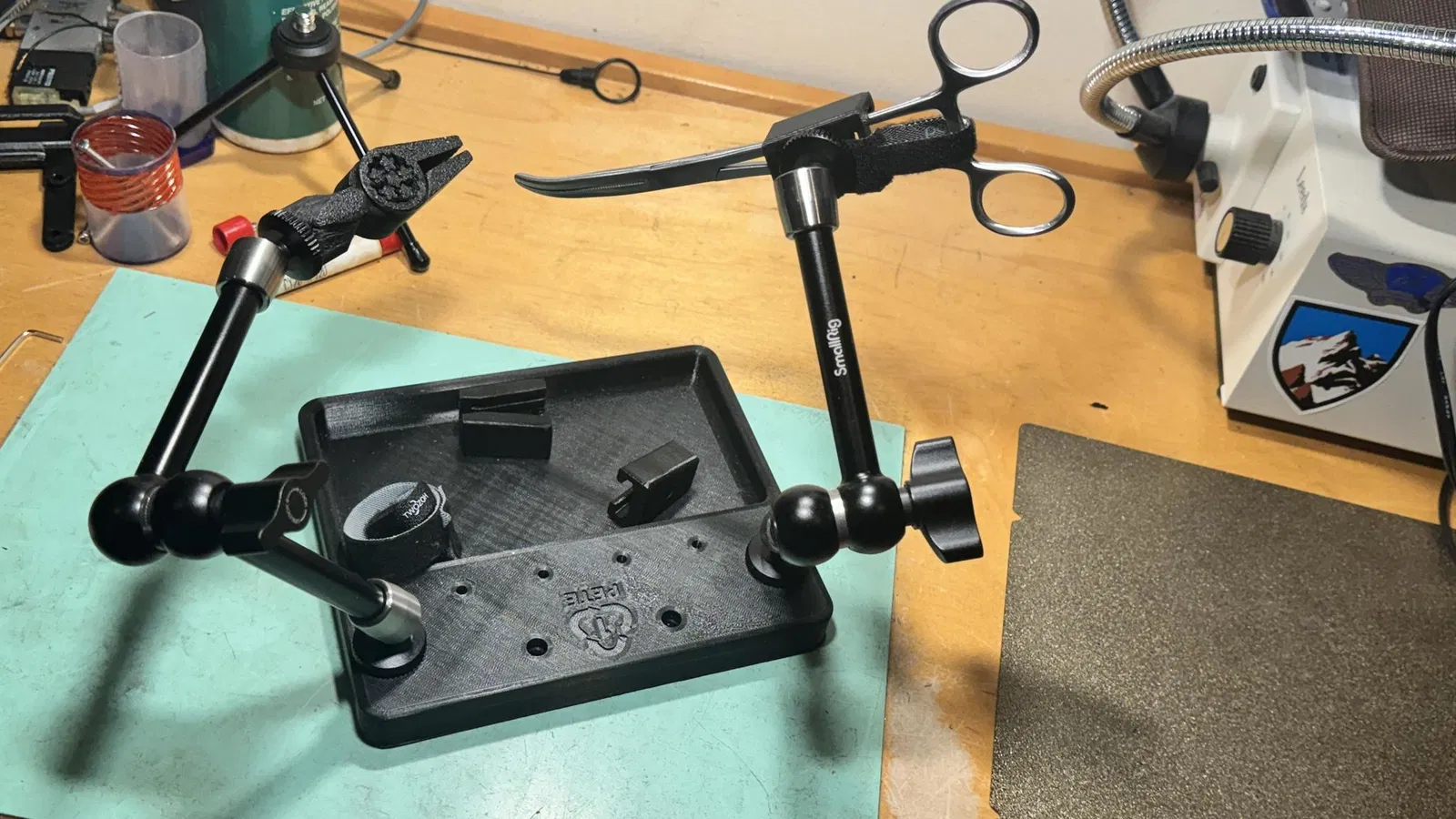

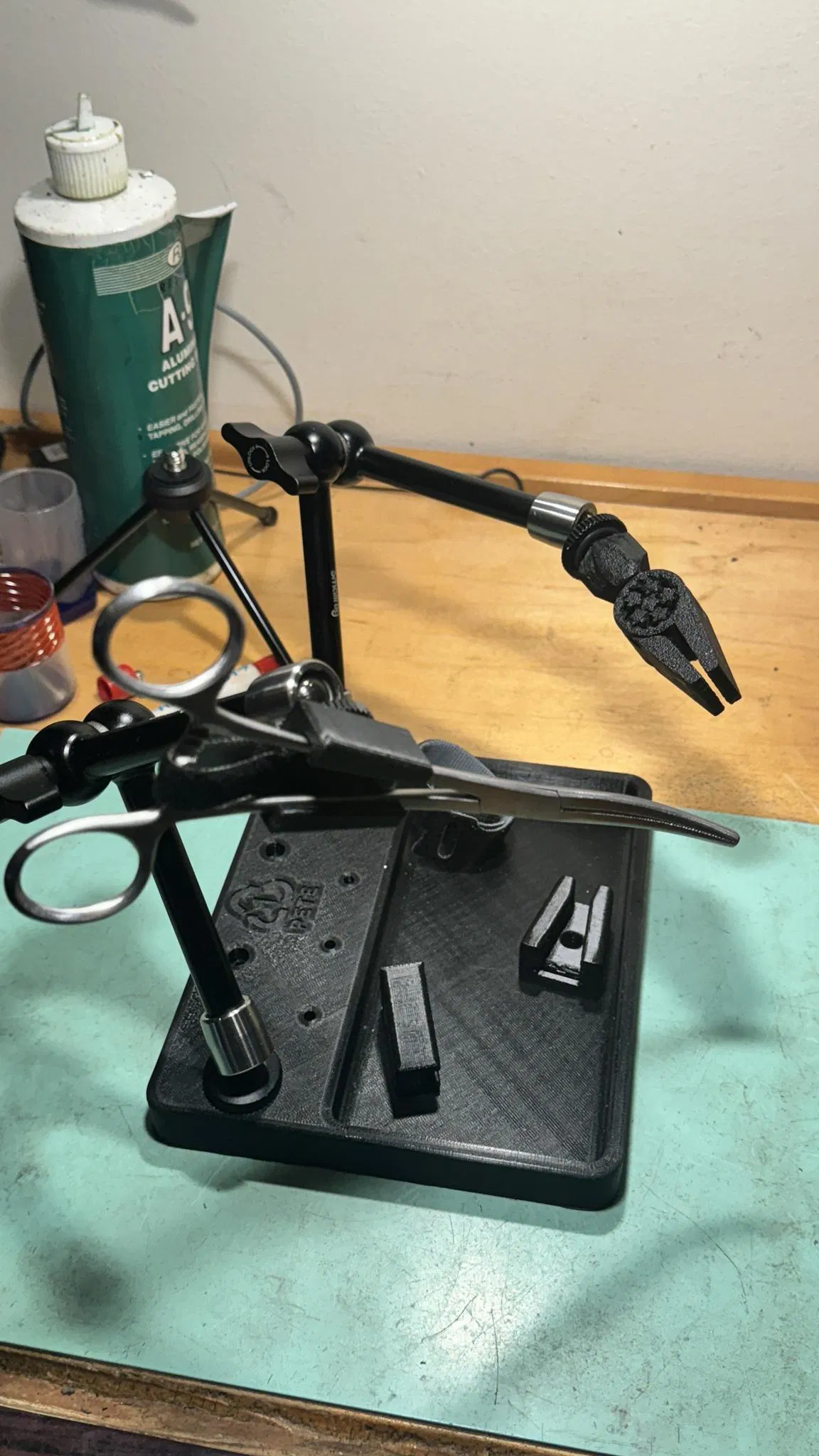

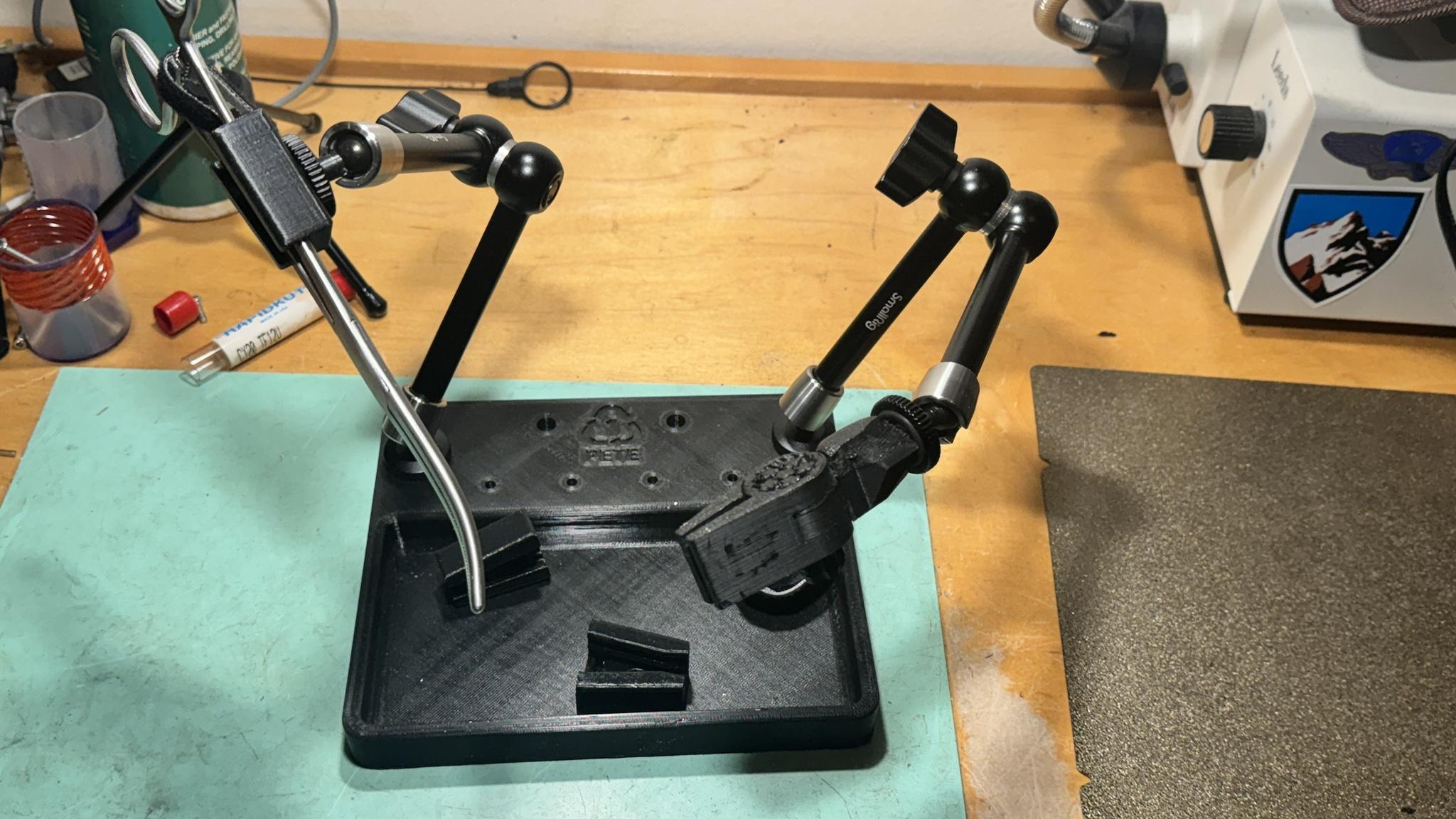

Thiết kế này ban đầu dự định làm bằng nhôm, nhưng mà xài PETG cũng ngon lành cành đào rồi. Ý tưởng là dùng mấy cái "magic arm" thay vì mấy cái dây dẻo dởm kia, với lại dùng kìm y tế thay cho kẹp mỏ vịt vì giờ đâu phải năm 1967 nữa.

Mấy cái magic arm này giá đâu đó $18/cái trên Amazon, còn kìm y tế thì tầm $30/tá (mà bạn cũng chả cần đến cả tá đâu).

Tôi cũng quyết định thêm cái kẹp gắp bánh răng in-place cho vui, nên tôi đã ghép nó vô PrusaSlicer. Bạn có thể làm y chang vậy, hoặc dùng kỹ năng kỹ sư siêu đẳng của bạn để vượt qua tôi.

DANH SÁCH VẬT TƯ

• 1 bộ ren xoắn ¼-20. ($13) Hầu hết magic arm bạn tìm được đều là ren ¼-20, nên cứ xài đồ "thực dân" cho nó máu.
• 1 bộ kìm y tế dỏm, xịn ($15). Loại này cho bạn vài kích cỡ và góc kẹp khác nhau. Thực ra thì nó cho bạn ba góc kẹp, loại nhỏ và loại lớn.
• SL 2 cái magic arm dỏm, xịn ($18/cái). Bạn có thể xài một cái? Bạn không cần ba cái đâu. Tôi làm cái này cỡ cho magic arm 10 inch và trời ơi nó xài ngon ghê. Bạn có thể xài cỡ lớn hơn, nhỏ hơn tùy bạn, chỉ cần đảm bảo ren của magic arm và ren của insert khớp với nhau là được.
• 1 bộ dây rút nhựa tái sử dụng ($6). Bạn sẽ xài khoảng bốn cái. Đừng lo, chúng sẽ có ích cho những thứ khác.

HƯỚNG DẪN

1. In tất cả các bộ phận. Lúc tôi làm nghiêm túc thì tôi hay để 3 lớp vỏ và 25% infill dạng gyroid. Tôi có thể luồn ren vào được, quan trọng hơn là nó cho bạn chỗ để gắn mấy cái ren xoắn vào. Tôi chủ yếu xài PETG, nhưng không có lý do gì mà ABS hay PLA không xài được.
2. Hơ nóng mấy cái ren xoắn rồi… gắn vô. Ủa gì? Bạn không có cách nào làm tốt việc này hả? Để tôi gợi ý cho bạn cái mỏ hàn Yihua 8786D và cái giá đỡ mỏ hàn tiện lợi mà tôi đã thiết kế mà tôi hoàn toàn không cay cú vì không được tham gia cuộc thi này chút nào. Hoàn toàn không. Không hề nhé.
3. Nói thiệt á, bạn cần hai (hoặc bốn) cái ở đế, ý là hai cái để gắn arm và hai cái để bạn có thể đặt cái kẹp gắp/kìm y tế dự phòng lên một cái bu lông ¼-20 hoặc thanh ren mà bạn vặn từ dưới lên.
4. Bạn cũng cần một cái cho mỗi cái giữ kìm y tế.
5. Và nếu bạn đã in ra mấy cái kẹp gắp thì cũng cần gắn vô đó luôn.

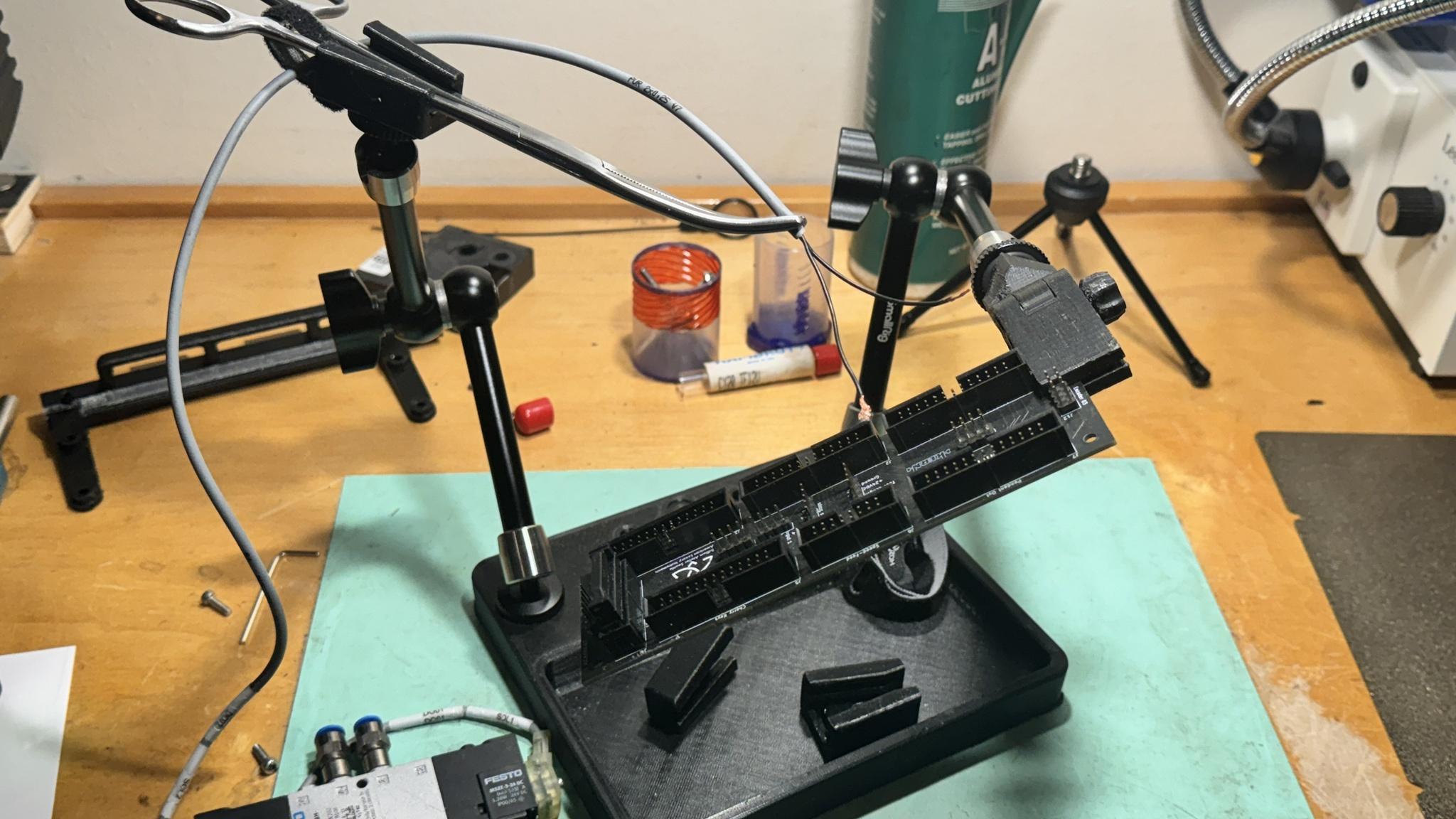

6. Luồn dây rút nhựa tái sử dụng qua mấy cái giữ kìm y tế. Chúng hữu ích để giữ kìm y tế vào đế, nhưng không bắt buộc trừ khi bạn đang làm dây cáp đôi to đùng (tôi hay làm dây cáp đôi to đùng lắm).

MẸO NHỎ

• Mấy cái arm sẽ có xu hướng dịch chuyển trừ khi bạn siết chặt chúng, và bạn siết càng chặt thì càng dễ làm bung ren ra khỏi đế. Chọn đi. Tôi đã xài cái này được khoảng 18 tháng rồi và chưa bao giờ gặp vấn đề, nên chuyện này cũng không có gì to tát lắm đâu.
• Vâng, BÂY GIỜ tôi biết là PETG không tái chế được, đừng lo, tôi sẽ không tái chế nó đâu.
• Tôi không nhớ mấy cái insert nhỏ nhỏ đó để làm gì, nhưng đoán chừng là size 4mm. Chắc để gắn thêm mấy thứ linh tinh khác lên đế.
• Cái khay này chứa được nhiều đồ bất ngờ.
• Forceps Fixture và Forceps Fixture V2 giữ hơi khác nhau một chút, in ra cũng nhanh thôi, bạn chọn cái nào ưng ý trước khi gắn ren vào nhé.
