Giá đỡ thanh tròn 30mm (có file Fusion360)

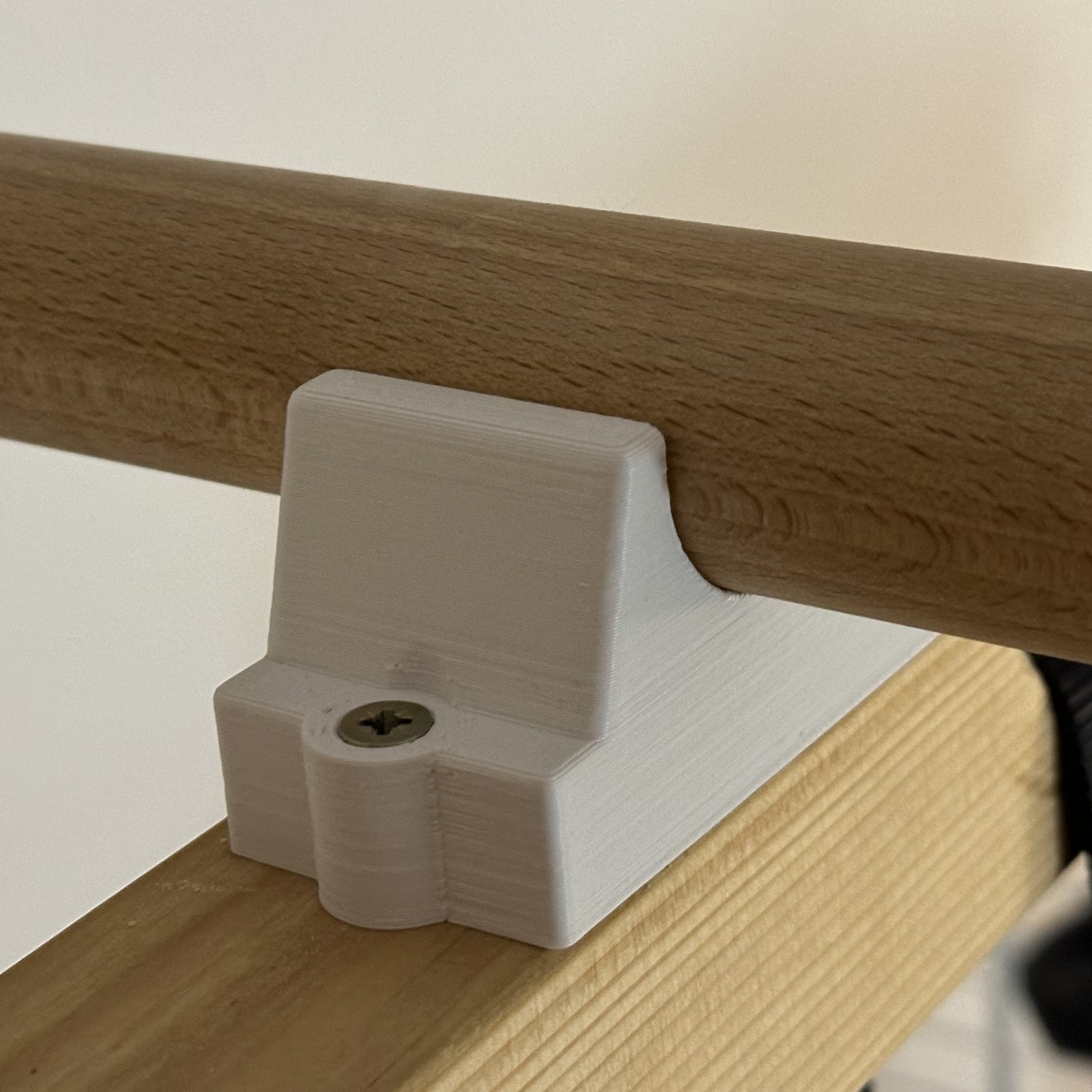

Đây là một cái gá đỡ đơn giản nhưng chắc chắn cho thanh tròn đường kính 30 mm, để bắt vít lên bề mặt phẳng từ trên xuống, bằng vít chìm (đường kính đầu vít 9mm, thân vít 4.1mm).

Thanh tròn được giả định là bằng gỗ, độ khít với gá đỡ được thiết kế để ôm sát. Vít ở giữa dùng để cố định thanh tròn khỏi xê dịch, nhưng lực chịu chính là do gá đỡ đảm nhận.

Bạn có thể thay đổi các thông số người dùng đã chuẩn bị sẵn trong Fusion 360, nhưng mô hình không được tham số hóa hoàn toàn theo nghĩa là nó sẽ không bị hỏng nếu bạn đặt quá to hoặc quá nhỏ. Tôi đoán đường kính thanh tròn từ 25 mm đến có lẽ 40 mm sẽ hoạt động tốt, vít lớn hơn hoặc nhỏ hơn một chút cũng vậy. Độ dày của đế có thể dễ dàng điều chỉnh (nên hoạt động tốt trong khoảng 20 mm đến 50 mm), chiều cao của đế cũng vậy.

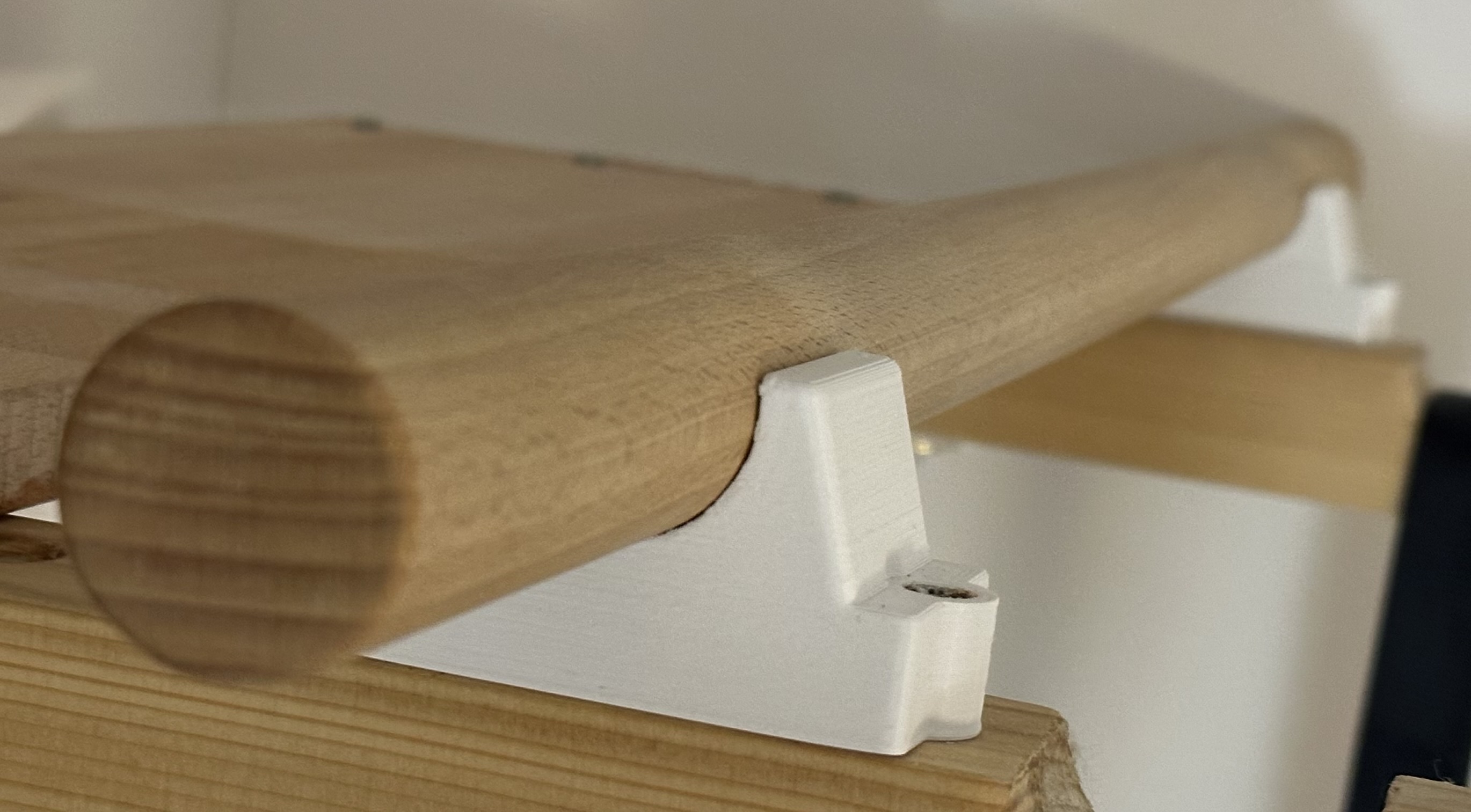

Tôi đã sử dụng cái này để nâng cao xà đơn tự chế của mình, xà làm bằng gỗ cứng có đường kính 34 mm và bản thân nó nằm trên các thanh dầm hình chữ nhật; in bằng extrudr XPETG với đầu phun 0.8 và >10 lớp; mô hình in ra nặng khoảng 100 g.

Mặc dù điều này là hiển nhiên, thiết kế này chưa được kiểm tra theo bất kỳ quy định an toàn nào và nếu bạn sử dụng nó cho mục đích của riêng mình, bạn tự chịu rủi ro.
