Cảm Biến Sợi Nhựa Orbiter 2 Cho ERCF

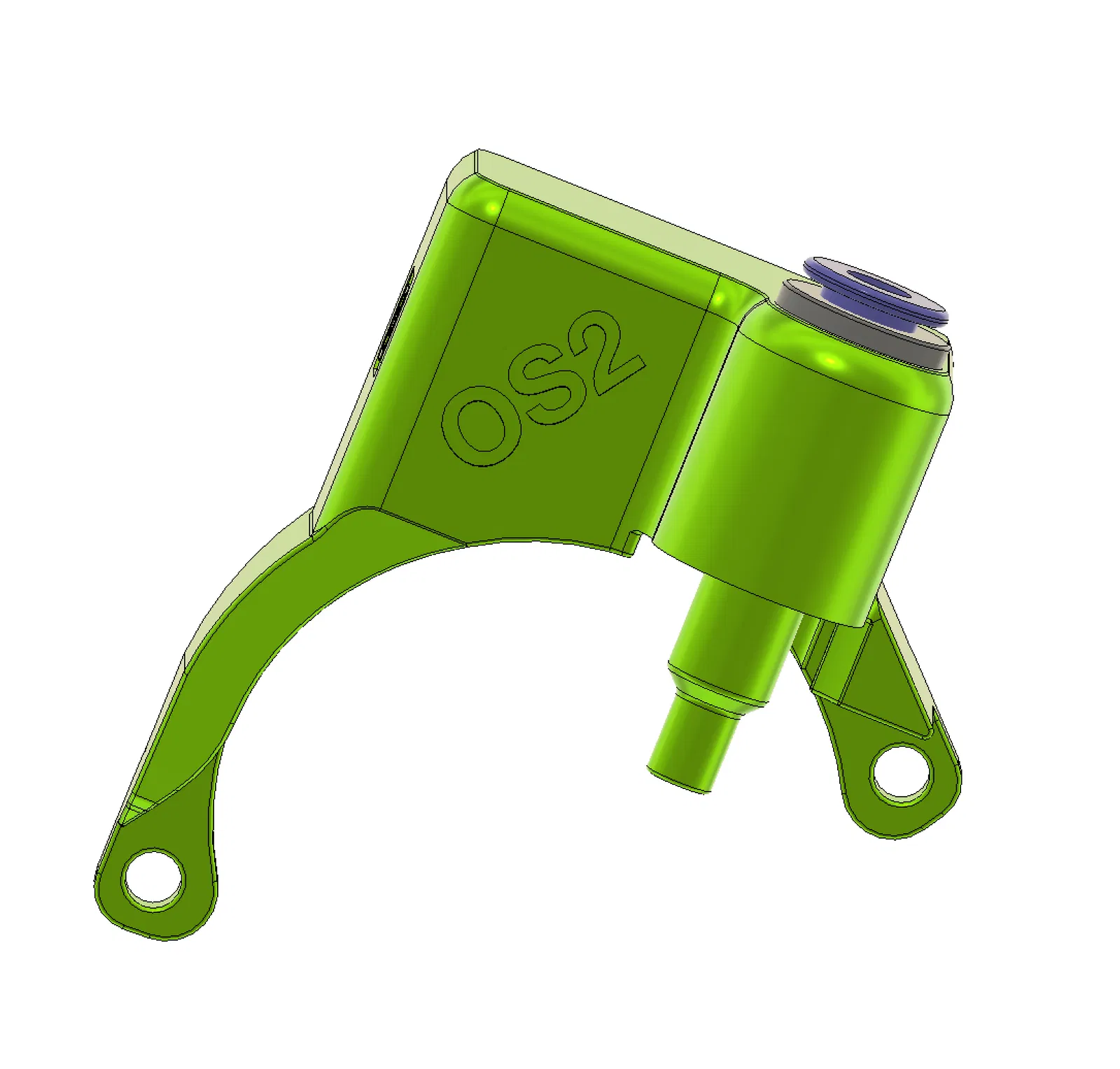

Đây là thân cảm biến sợi nhựa Orbiter 2 đã được sửa đổi, được thiết kế để sử dụng với hệ thống ERCF như một cảm biến đùn. Nó cũng có thể được sử dụng như một cảm biến sợi nhựa thông thường, nhưng cảm biến mà người tạo ra Orbiter đã chế tạo thì rất tuyệt, vì vậy tôi khuyên bạn nên đi theo hướng đó nếu bạn không làm đa vật liệu.

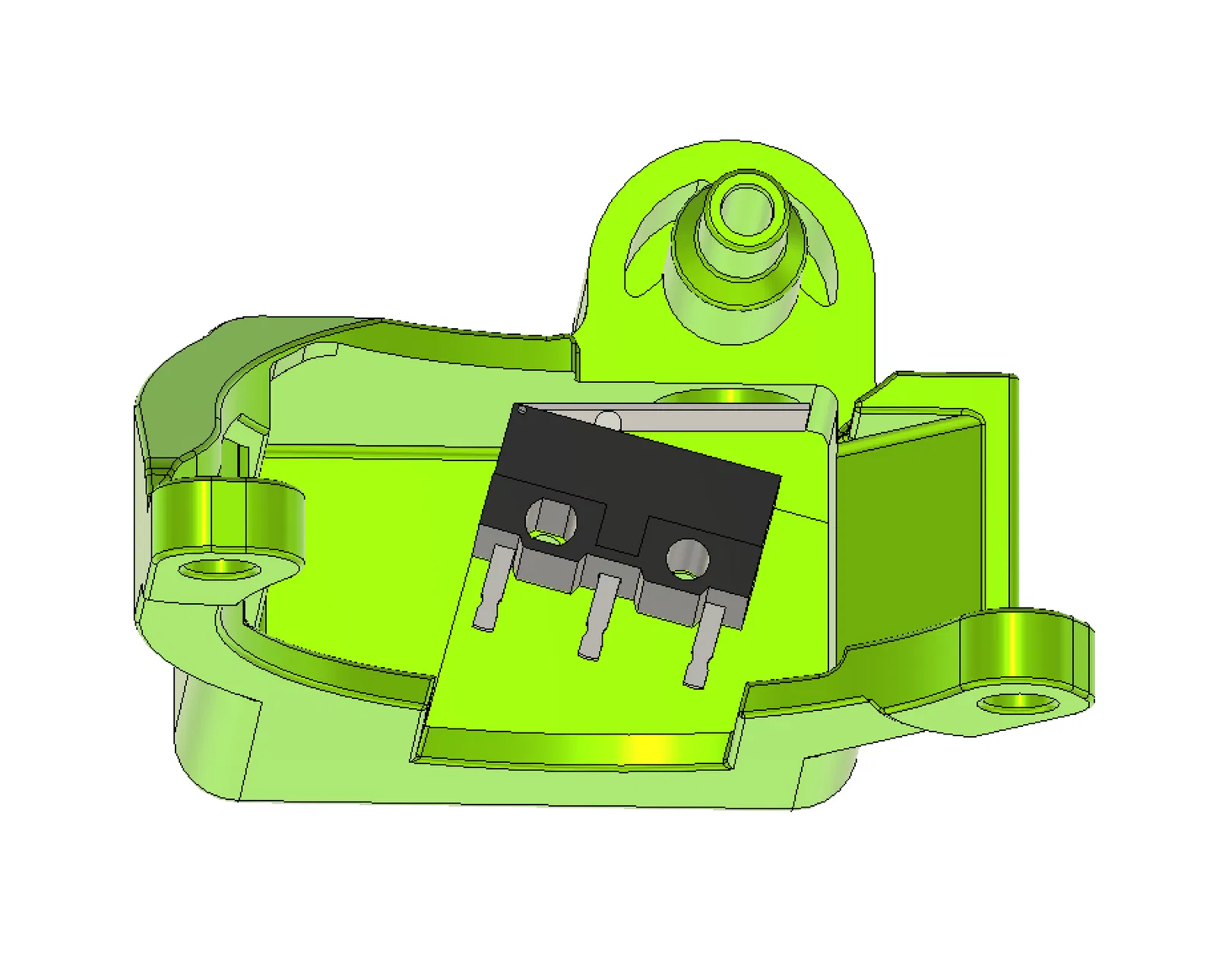

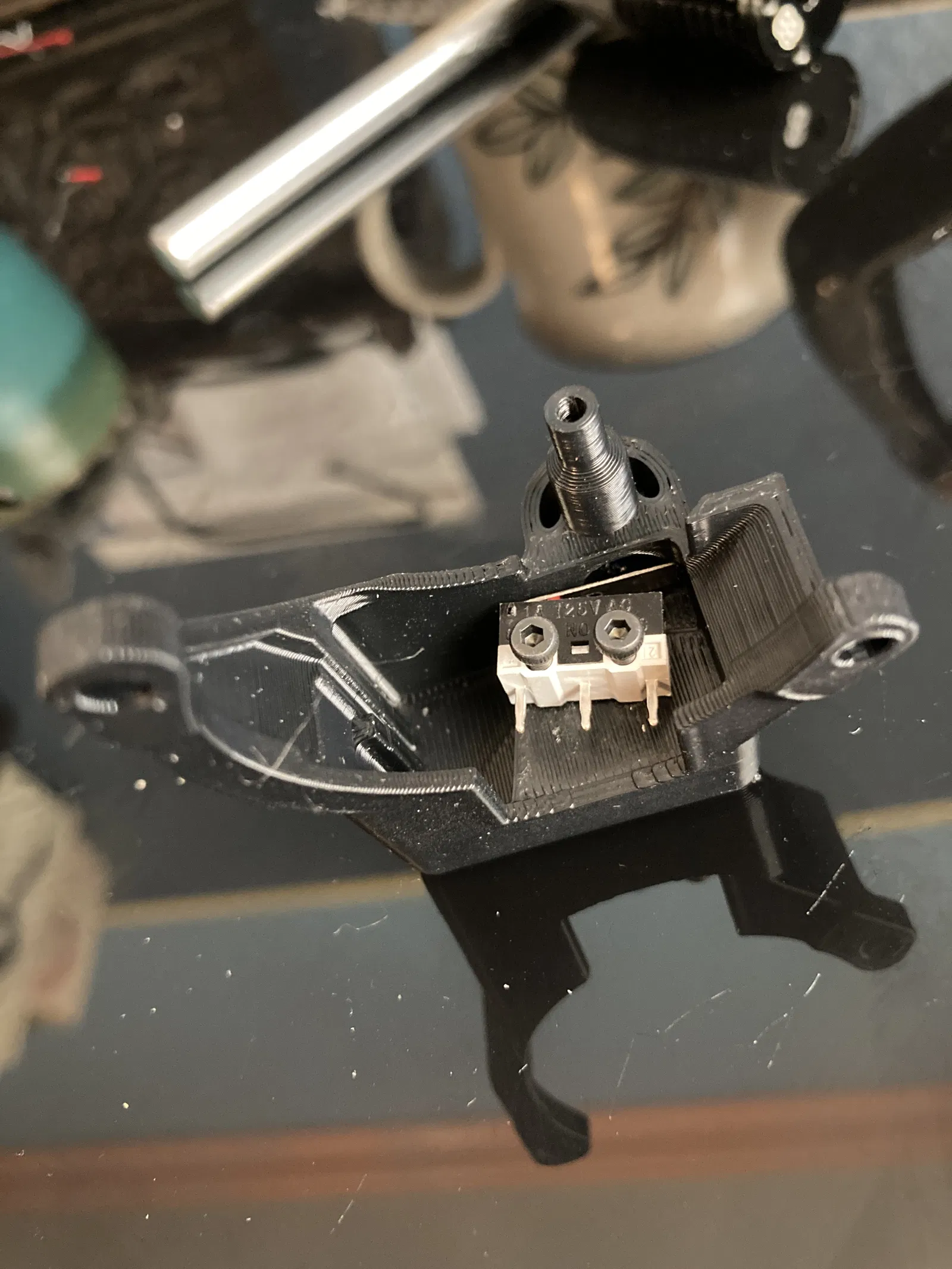

Thiết kế này sử dụng fitting ECAS để giữ ống sợi nhựa chắc chắn trong quá trình đổi màu, và nó sử dụng một công tắc vi mô loại D2F-L đơn giản với một viên bi thép 6mm để cảm nhận sợi nhựa. Công tắc vi mô được giữ cố định bằng 2 vít đầu lục giác M2x10mm tự khai thác ren. Đó là tất cả những gì bạn cần!

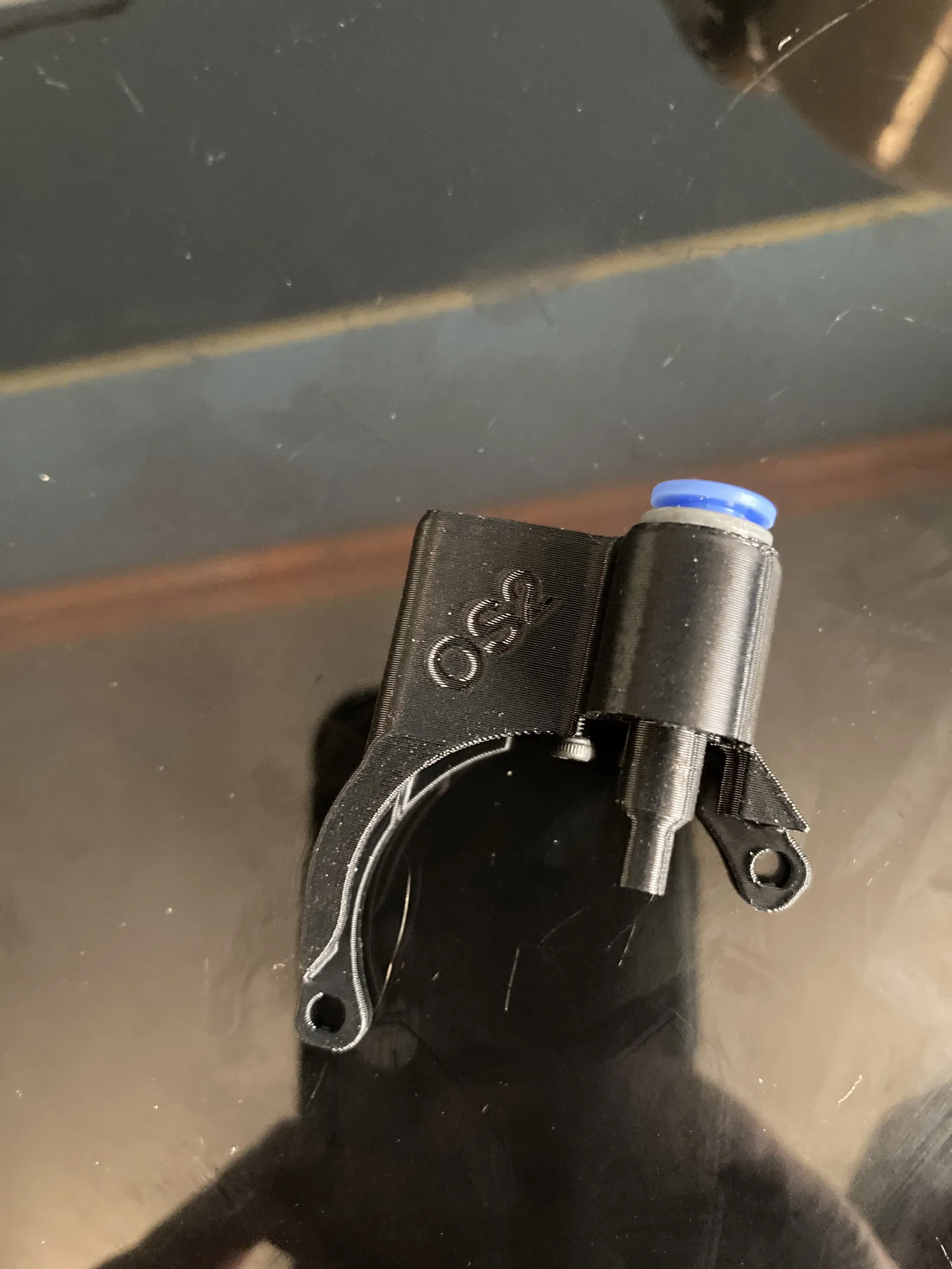

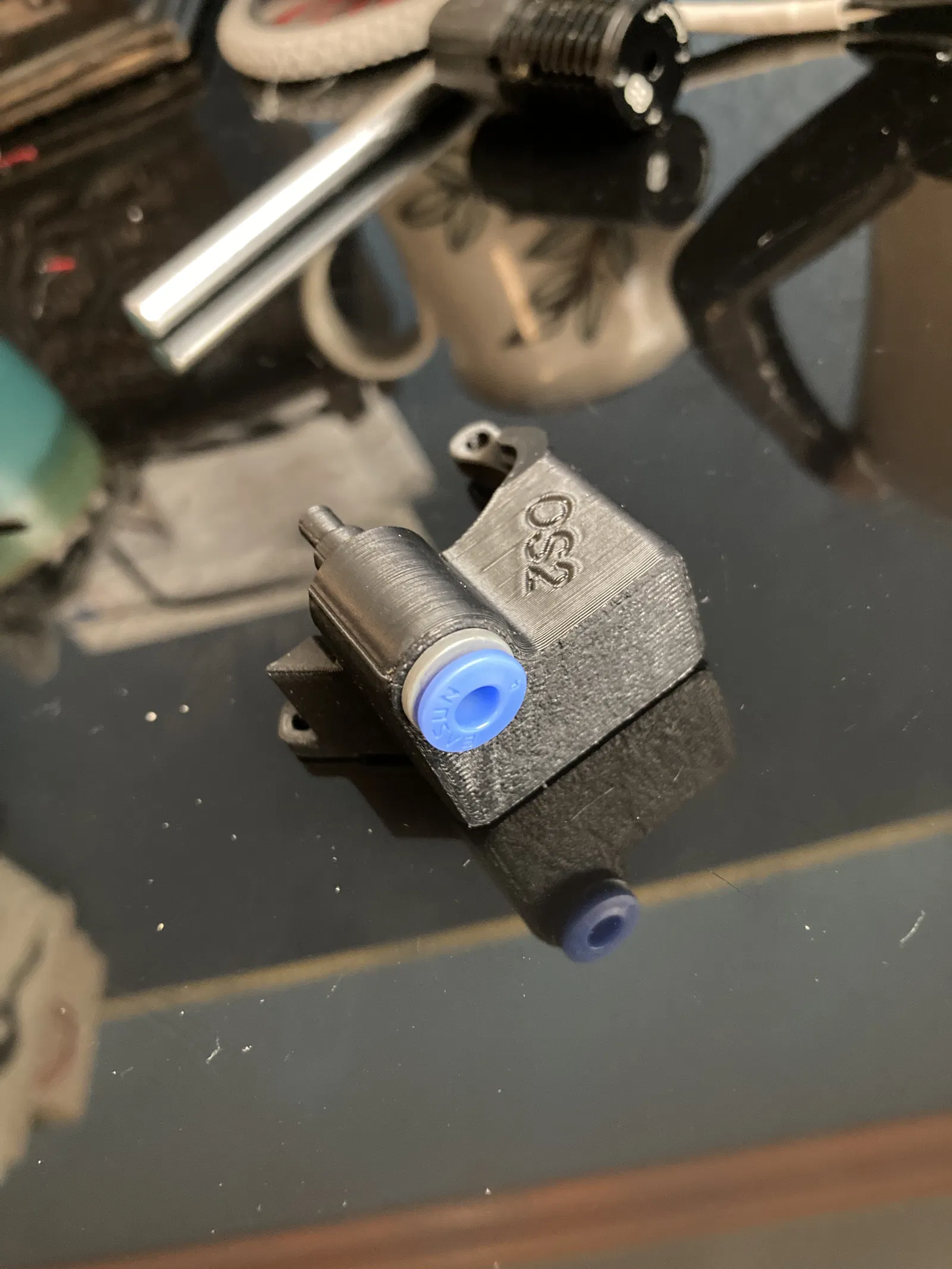

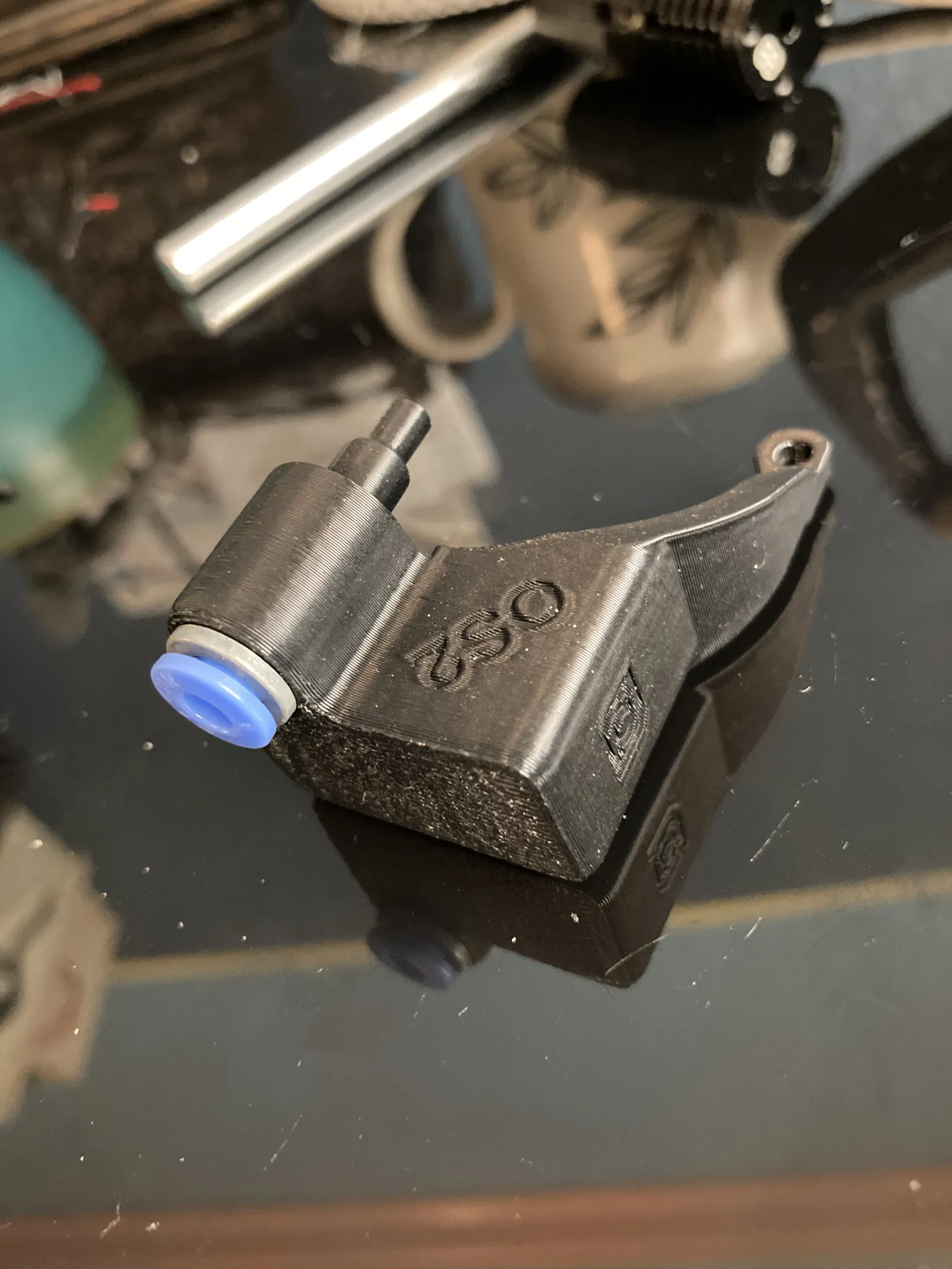

Thân cảm biến trong hình được in bằng PC với chiều cao lớp 0.20mm, chiều rộng lớp 0.4mm, 2 lớp tường, độền 75%, độền dạng rectilinear. Nếu bạn đang sử dụng ABS hoặc ASA, trang web Oriber đề xuất cài đặt của tôi ngoại trừ lớp 0.15mm-0.20mm, 3 lớp tường, độền 100%. Họ cũng đề xuất sử dụng hỗ trợ trên bàn in, điều mà tôi đã quên sử dụng cho bản in của mình. Tuy nhiên, nó vẫn ổn với một chút chỉnh sửa.

Tôi khuyên bạn nên làm sạch lỗ sợi nhựa bằng mũi khoan 2.5mm trước khi lắp fitting ECAS, việc này không tốn nhiều công sức. Bạn có thể làm sạch lỗ fitting ECAS bằng mũi khoan 8mm để loại bỏ bất kỳ sợi nhựa nào bị chảy xệ do in quá khổ. Lỗ càng mịn thì khả năng đổi sợi nhựa thành công càng cao!

Tôi đã sử dụng viên bi 6mm, giống như cảm biến Orbiter gốc sử dụng, nhưng tôi đã bao gồm tệp STEP để bạn có thể tùy chỉnh lại kích thước viên bi phù hợp với nhu cầu của mình.

Chúc bạn in vui vẻ!
