Bộ Kết Nối PTFE 5 Cổng

Sau khi lắp đặt MMU3, tôi nhanh chóng nhận ra rằng việc có một cách dễ dàng để ngắt kết nối mọi thứ sẽ rất có lợi. Tôi đã nghĩ ra bộ kết nối ống PTFE 5 cổng này để giúp công việc đó dễ dàng hơn.

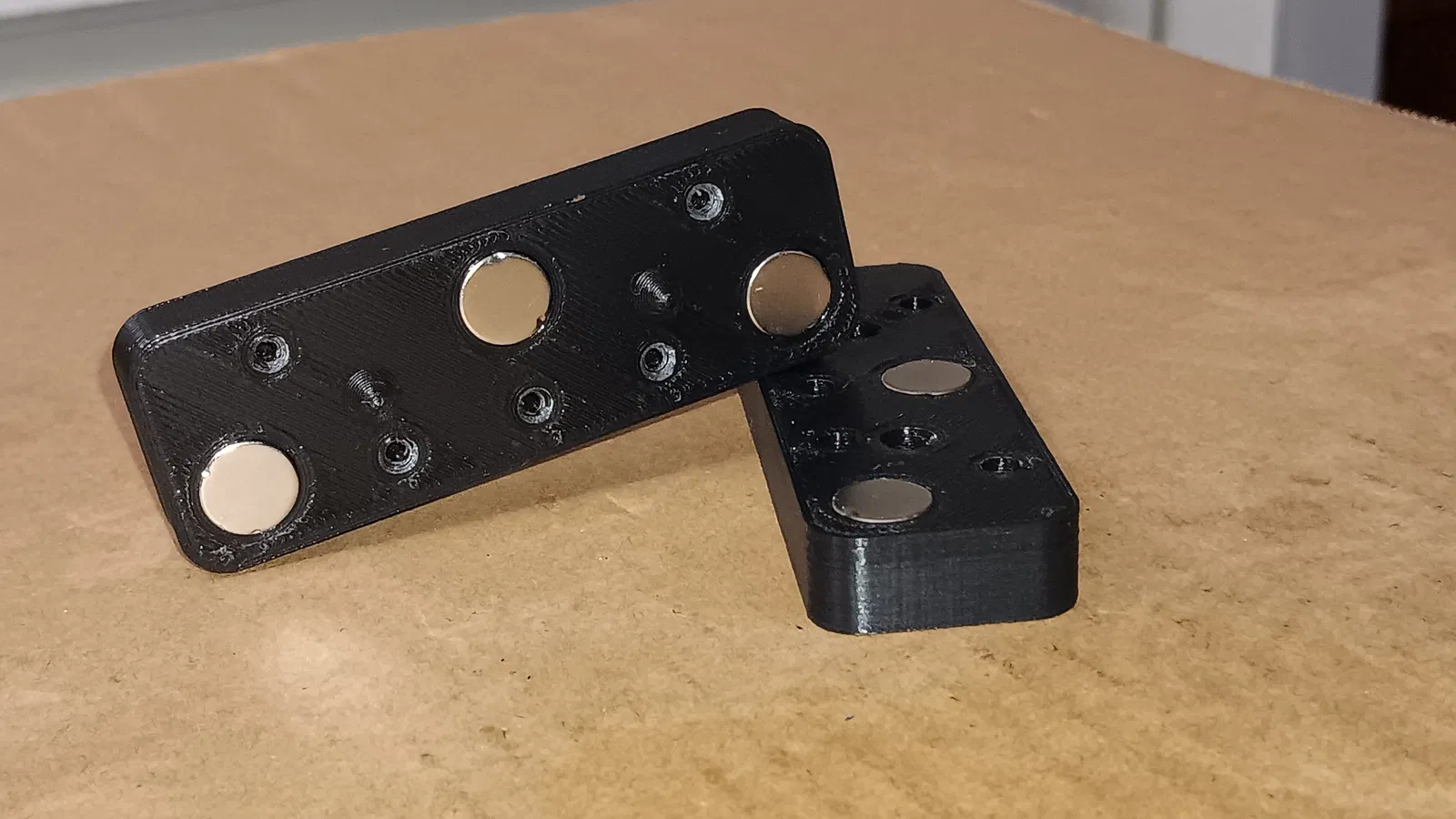

Mô hình này bao gồm hai nửa, giúp kết nối nhanh chóng và căn chỉnh bộ kết nối. Bạn cũng sẽ cần sáu (6) nam châm đất hiếm neodymium kích thước 10mm x 3mm để hoàn thiện mô hình này.

Bắt đầu bằng cách in cả hai nửa của bộ kết nối bằng các cài đặt được hiển thị bên dưới. Ép nam châm vào các lỗ được cung cấp trong các nửa của bộ kết nối. Bạn có thể cần đặt một giọt keo CA nếu cần để giữ nam châm đúng vị trí. Tôi thấy rằng bằng cách giữ các nam châm "dính" vào nhau, việc duy trì sự căn chỉnh cực N-S của nam châm trở nên dễ dàng. Chỉ cần trượt các nam châm còn lại ra khỏi nam châm cuối cùng được lắp vào. Khi bạn thêm các nam châm còn lại vào nửa khớp nối của bộ kết nối, hãy sử dụng cùng một kỹ thuật để đảm bảo bạn căn chỉnh nam châm đúng cách.

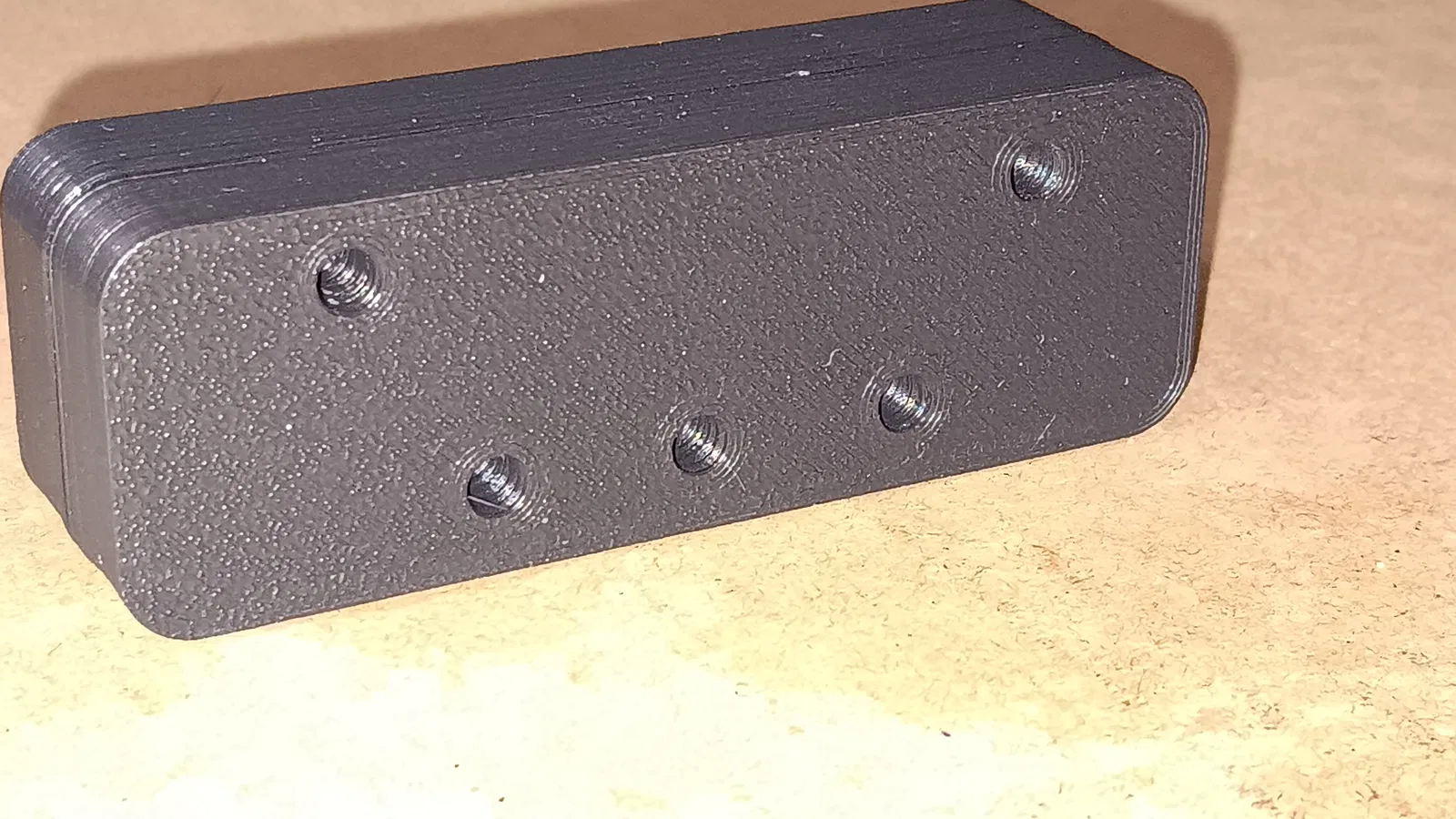

Khi hoàn tất việc lắp đặt nam châm, bộ kết nối sẽ tự động gắn kết với nhau và căn chỉnh cả 5 ống PTFE.

Lưu ý:

1. Các nửa của bộ kết nối chỉ nên khớp với nhau theo một hướng vì có các chốt căn chỉnh được in trên mô hình.
2. Hãy chắc chắn làm sạch các lỗ chứa filament trong bộ kết nối để tránh bị kẹt.
3. Đảm bảo rằng các nam châm được đặt phẳng với bề mặt của nửa bộ kết nối.

Chọn vị trí bạn muốn đặt bộ kết nối và cắt cả 5 ống PTFE bằng dao rọc giấy. Lắp hai ống vào một trong các cổng của bộ kết nối và lặp lại cho các ống còn lại.

Dưới đây là các cài đặt tôi đã sử dụng:

.20 mm chiều cao lớp
.4 mm đầu phun
40% độ đặc ruột
Rafts: Không
Supports: Không
4 Lớp trên và dưới

Tôi đã sử dụng PLA, nhưng không có lý do gì mà bất kỳ loại filament nào bạn đang sử dụng cũng không hoạt động.
