Đầu Hút Nhanh Dyson V7 V8 V10

Tui cần thêm cái đầu hút cho máy hút bụi Dyson.

Phần lớn công việc đã được thực hiện bởi Lawrence Cuthbert trên Grabcad https://grabcad.com/library/dyson-quick-release-adapter-1. Tui chỉ hoàn thiện bằng cách thêm hình dạng đầu hút theo nhu cầu.

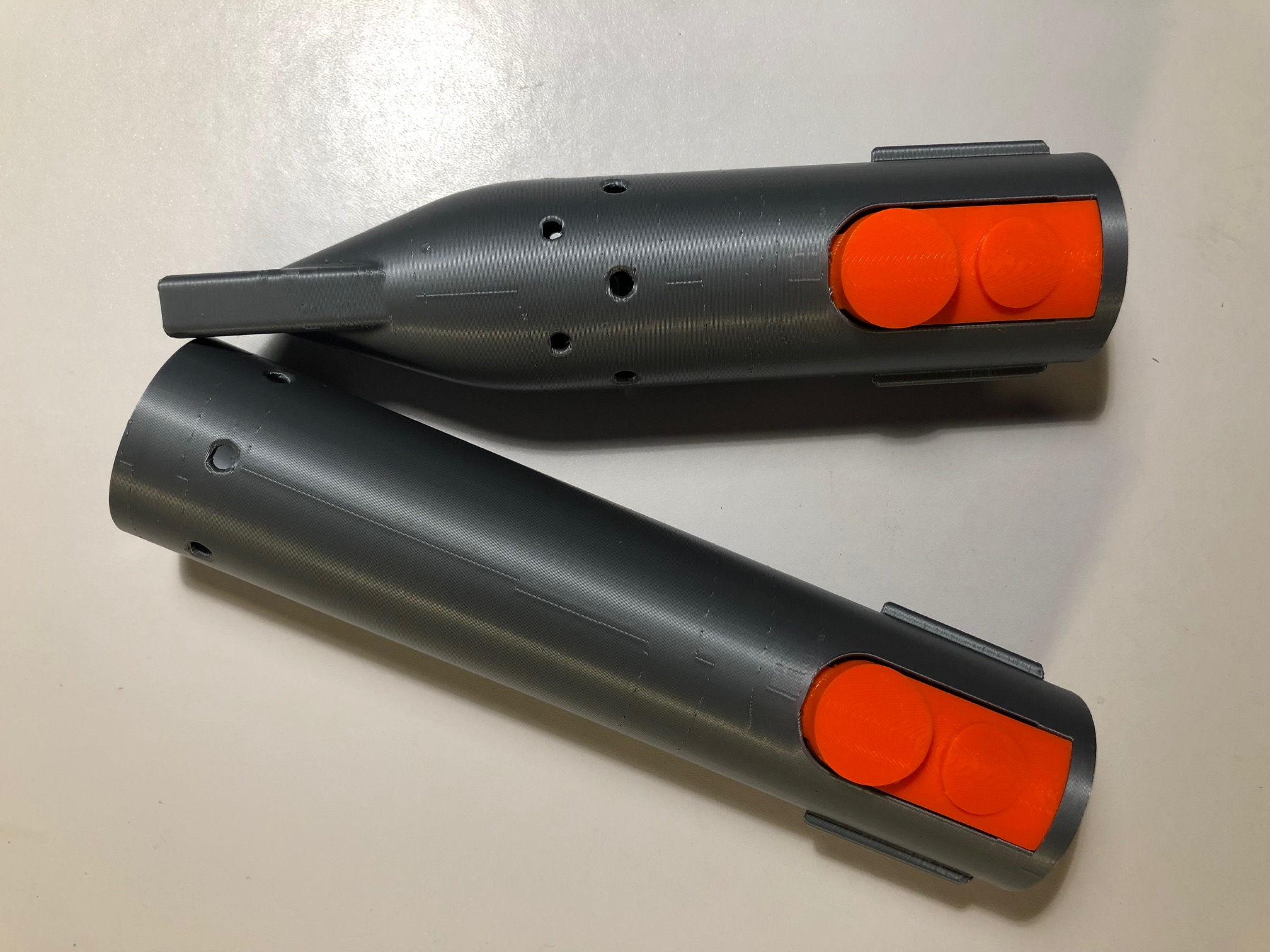

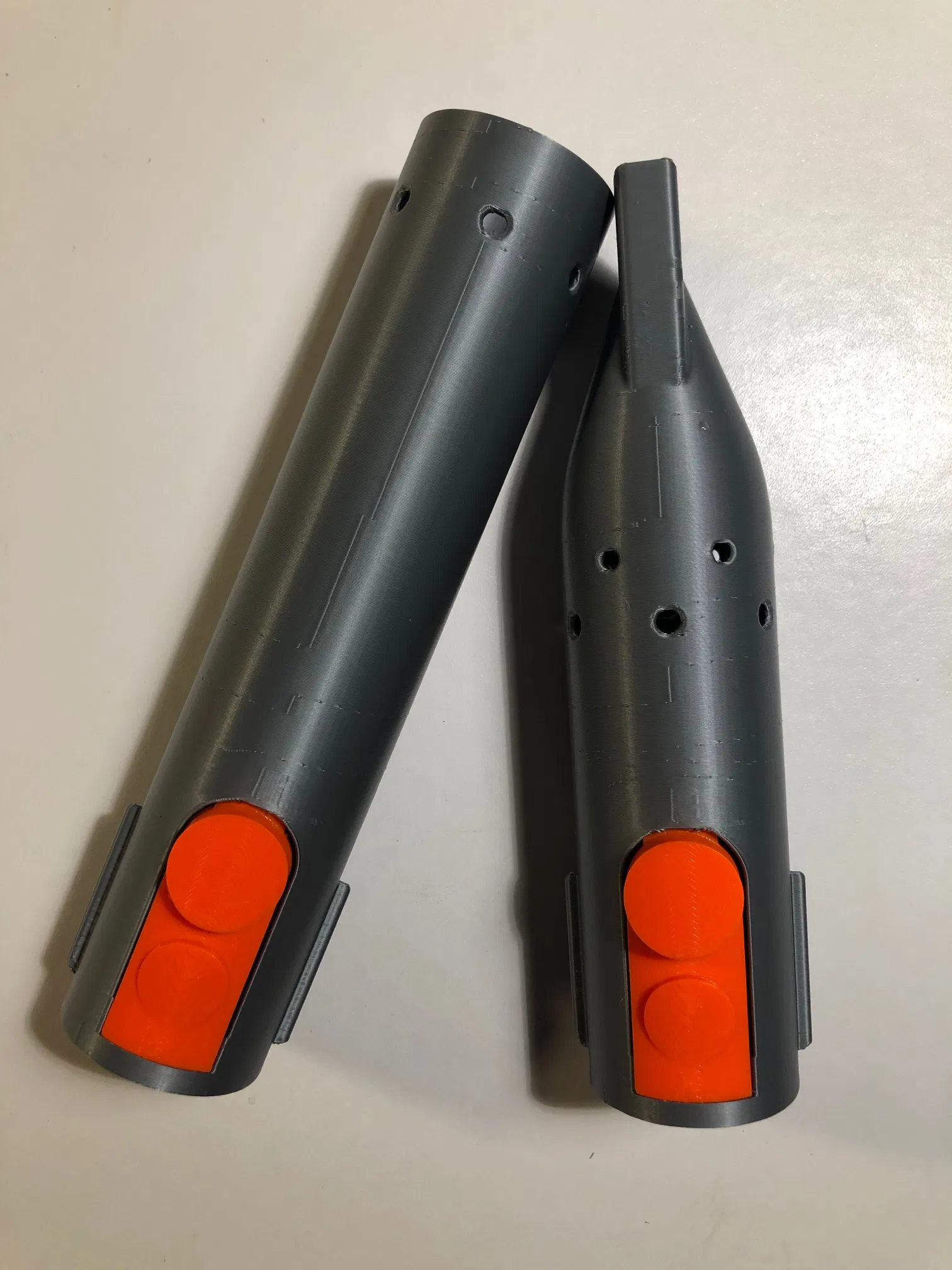

Tui làm 2 phiên bản.

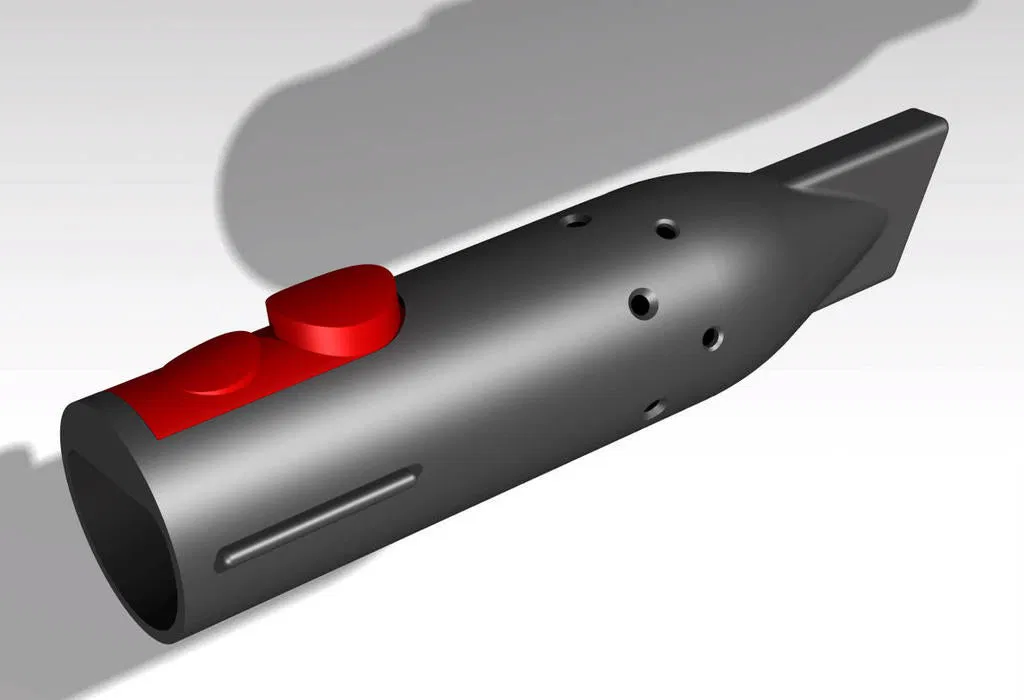

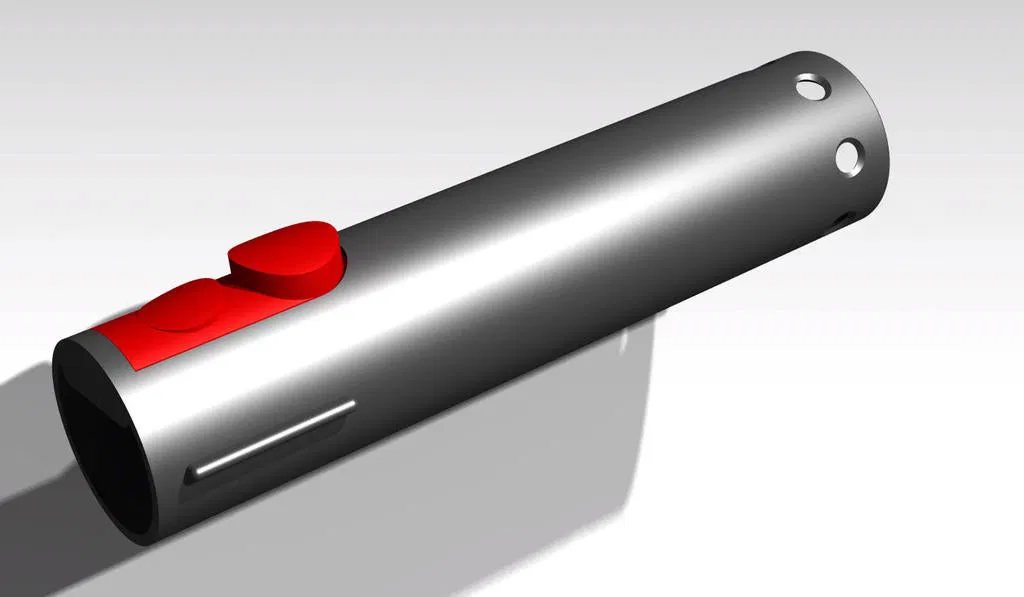

Một cái ống đơn giản mà tui có thể dùng cho túi hút bụi. Đầu hút tròn vo và Dyson không có kiểu đầu hút như vậy... Một cái khác có đầu hình chữ nhật nhưng nhỏ hơn cái hãng cung cấp.

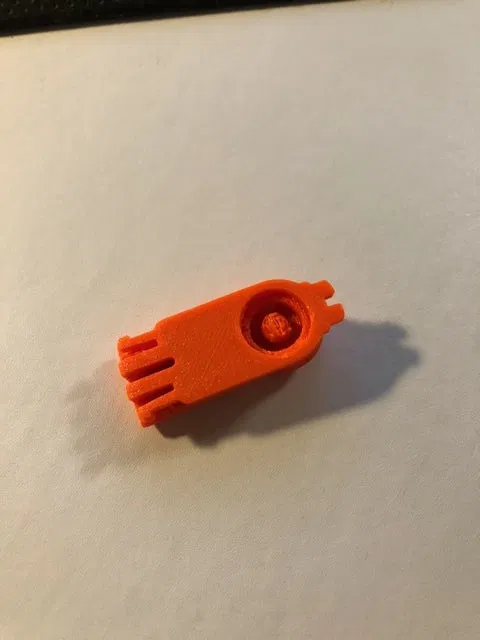

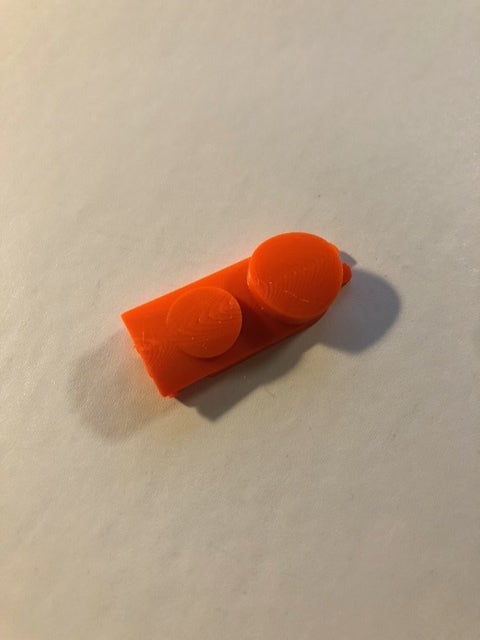

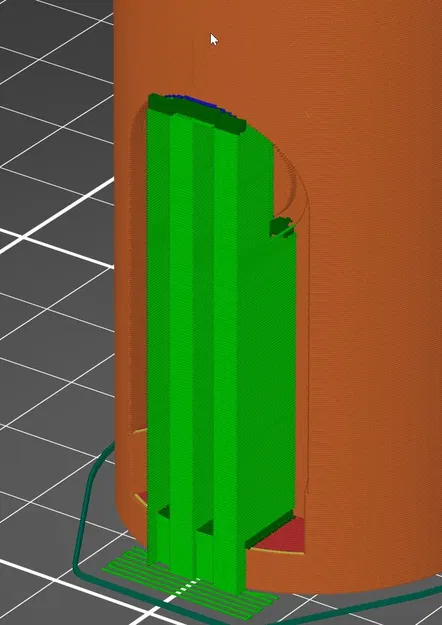

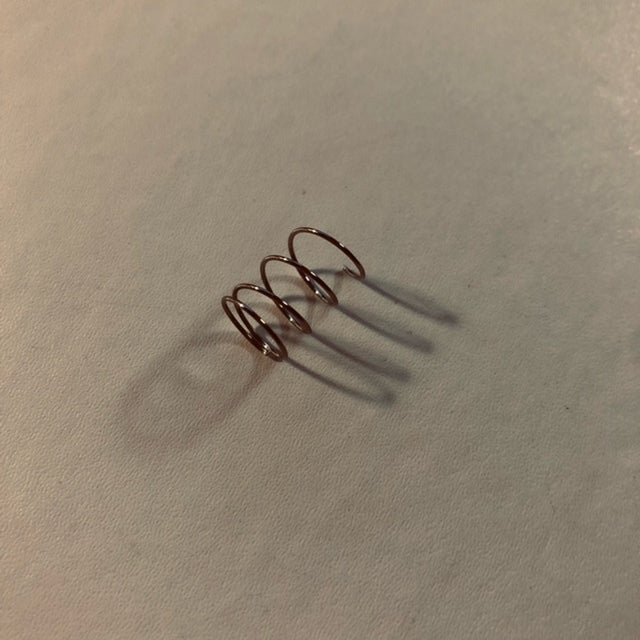

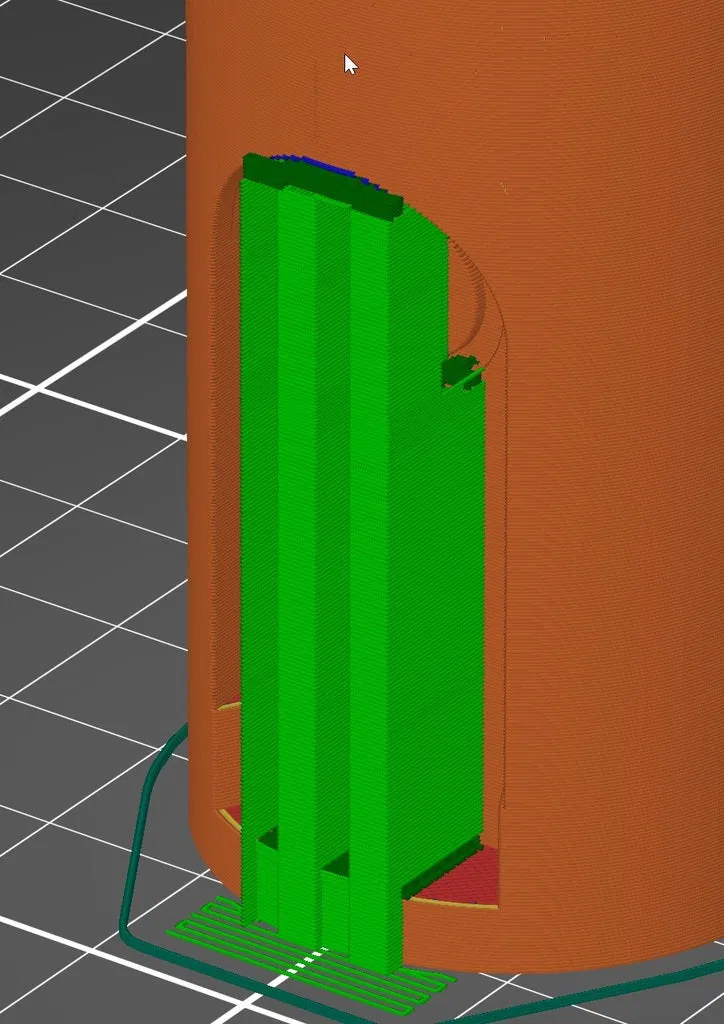

Các đầu hút đều tương thích với hệ thống khóa của Dyson. Bạn cần in cả đầu hút và bộ phận khóa. Bạn cũng cần tìm một lò xo: dây đường kính 0.6mm, đường kính cuộn 10mm, chiều dài chưa nén 17mm ~ít nhất 3 vòng xoắn đang hoạt động. Để in đầu hút, tui đề xuất dùng support cho các phần bị treo. Để hoàn thiện tốt hơn, tui in bộ phận khóa với độ phân giải 0.1. Còn đầu hút tui chọn 0.2mm.

Rafts:

Không

Supports:

Có

Resolution:

0.2 cho đầu hút, 0.1 cho bộ khóa

Infill:

100%

Filament:

Bất kỳ loại PETG hoặc PLA màu Đen/Xám/Cam/Đỏ nào.
