Cảm biến filament ERCF cho mini Stealthburner V0.2r1

Tôi đã chỉnh sửa các bộ phận gốc của VoronDesign để phù hợp với một cảm biến filament giống hệt như cái mà họ đã thiết kế cho chân sau của V0.2r1.

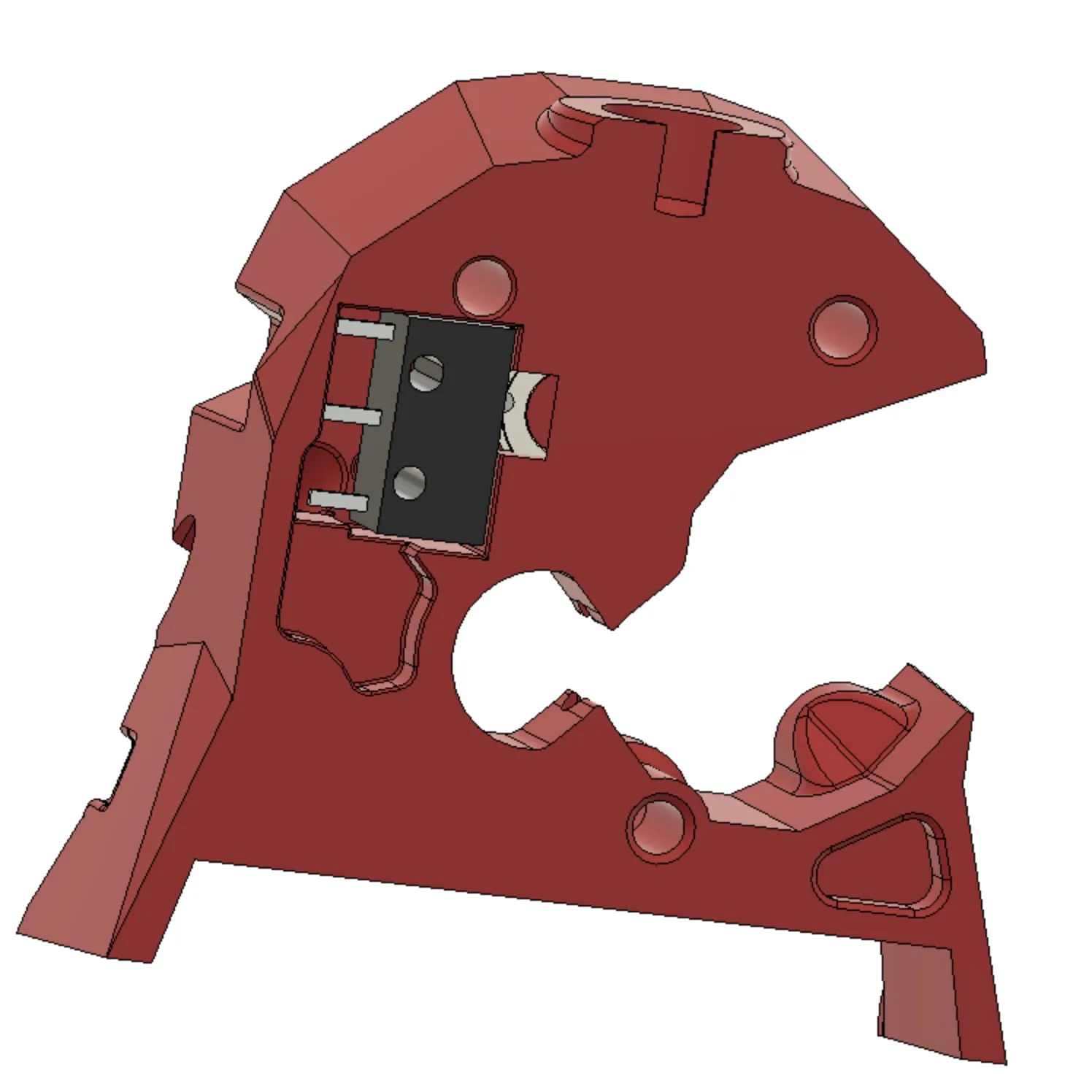

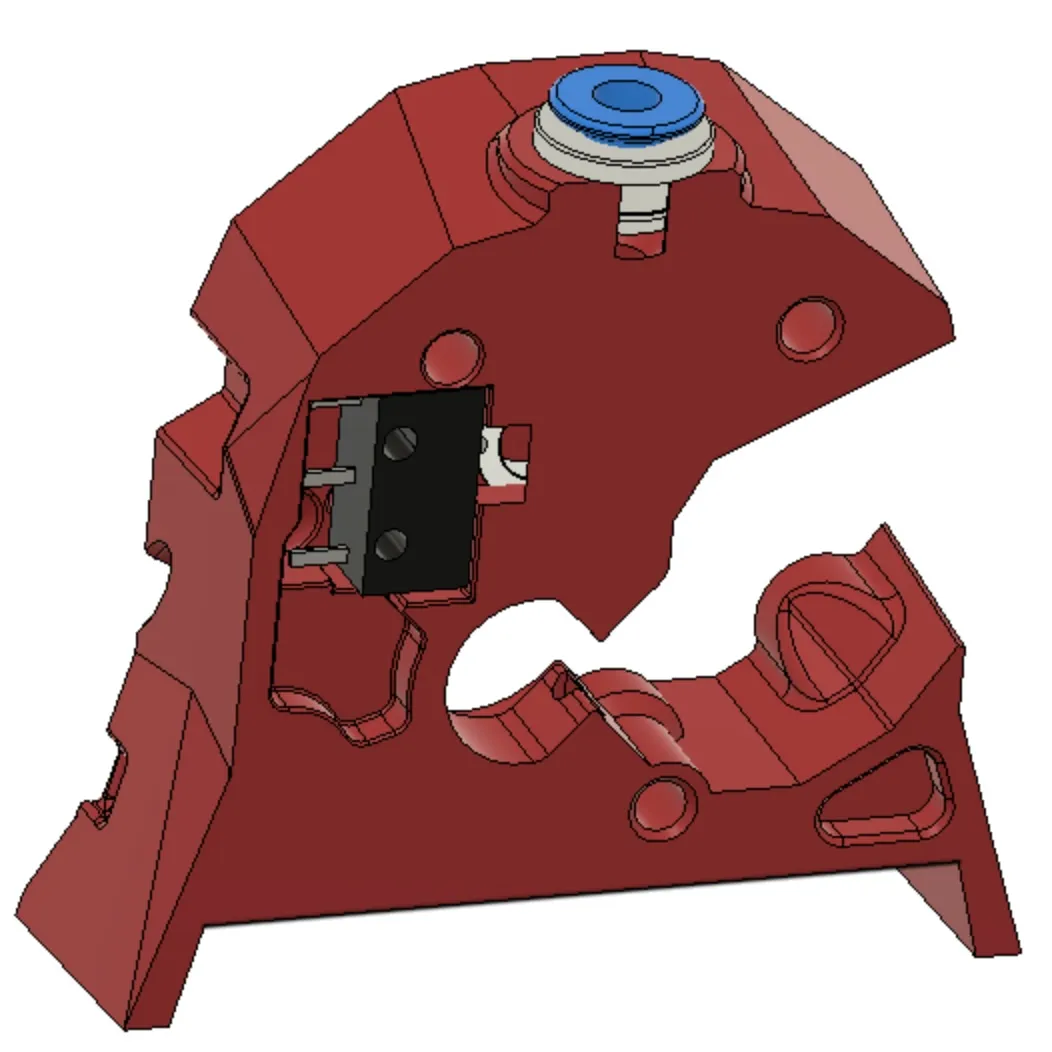

Phần midBlock là phần tôi đã phải chỉnh sửa nhiều nhất và nó không dễ in như bản gốc. Đó là lý do tôi đã đặt một số mảnh hỗ trợ mà luôn có thể tắt từ slicer. Tôi đã làm hai phiên bản của mảnh này. Phiên bản đầu tiên tôn trọng hình học của mảnh ban đầu cho tất cả những ai không muốn lắp đặt một ERCF và ống PTFE là đủ. Phiên bản khác được thiết kế để lắp đặt một đầu nối ECAS04.

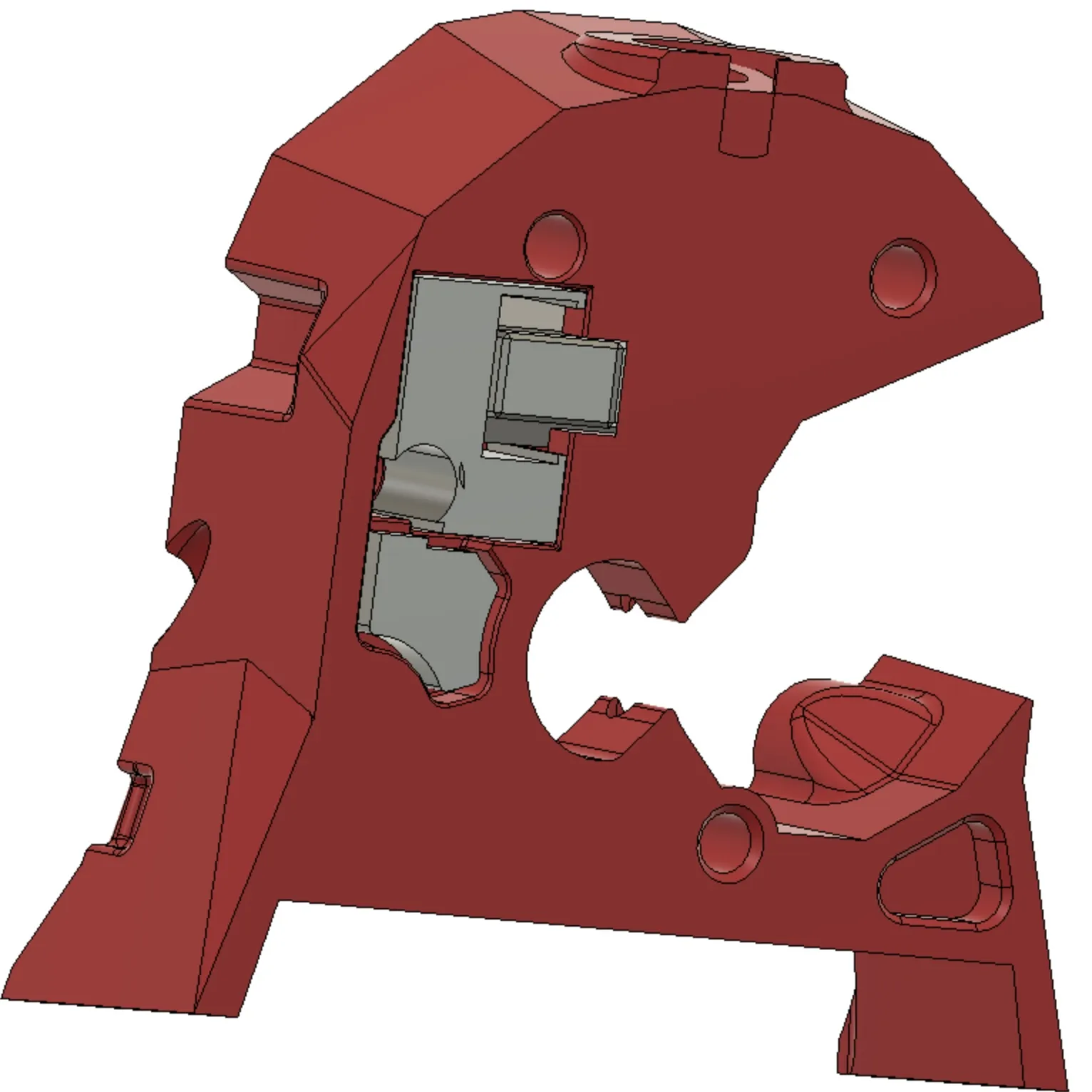

Tôi cũng đã đặt một ống dẫn cho các dây cáp để chúng đi ra đúng chỗ mà các dây khác đi qua và càng được giấu càng tốt. Trong trường hợp của tôi, tôi đã lắp đặt một Picobilical và vì tôi đang làm homing không cảm biến nên tôi có đầu nối X_EndStop còn trống.

Còn hai mảnh khác mà tôi đã phải chỉnh sửa là Front Cowling và Latch.
Front Cowling để loại bỏ một phần của khớp nối sẽ va chạm với microruptor.

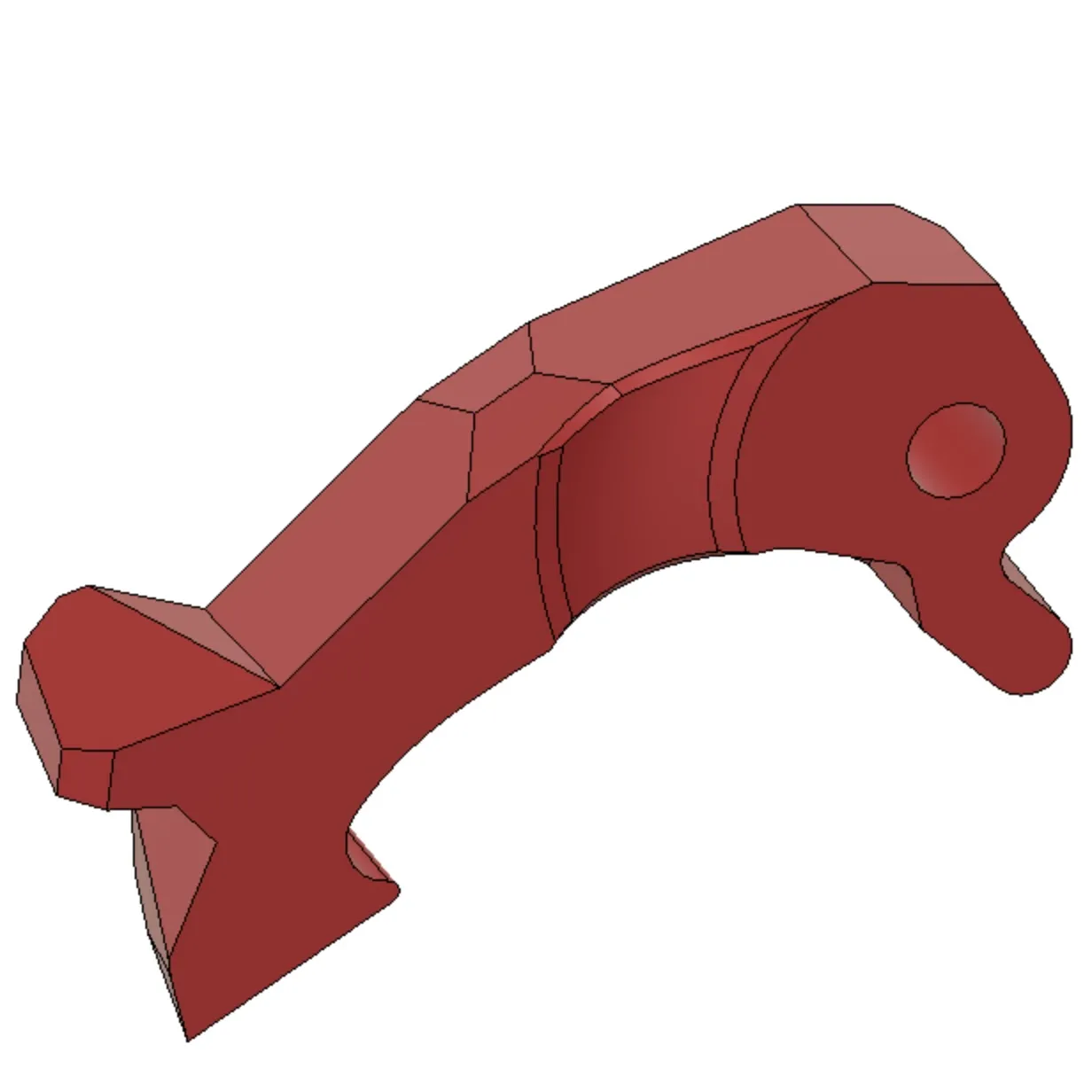

Latch để tránh việc cọ xát với đầu nối ECAS04.

Hai phần còn lại mà tôi phải sửa đổi là Front Cowling và Latch.
Front Cowling để loại bỏ một phần của dây mà sẽ va chạm với microswitch.
Latch để ngăn nó cọ xát với đầu nối ECAS04.

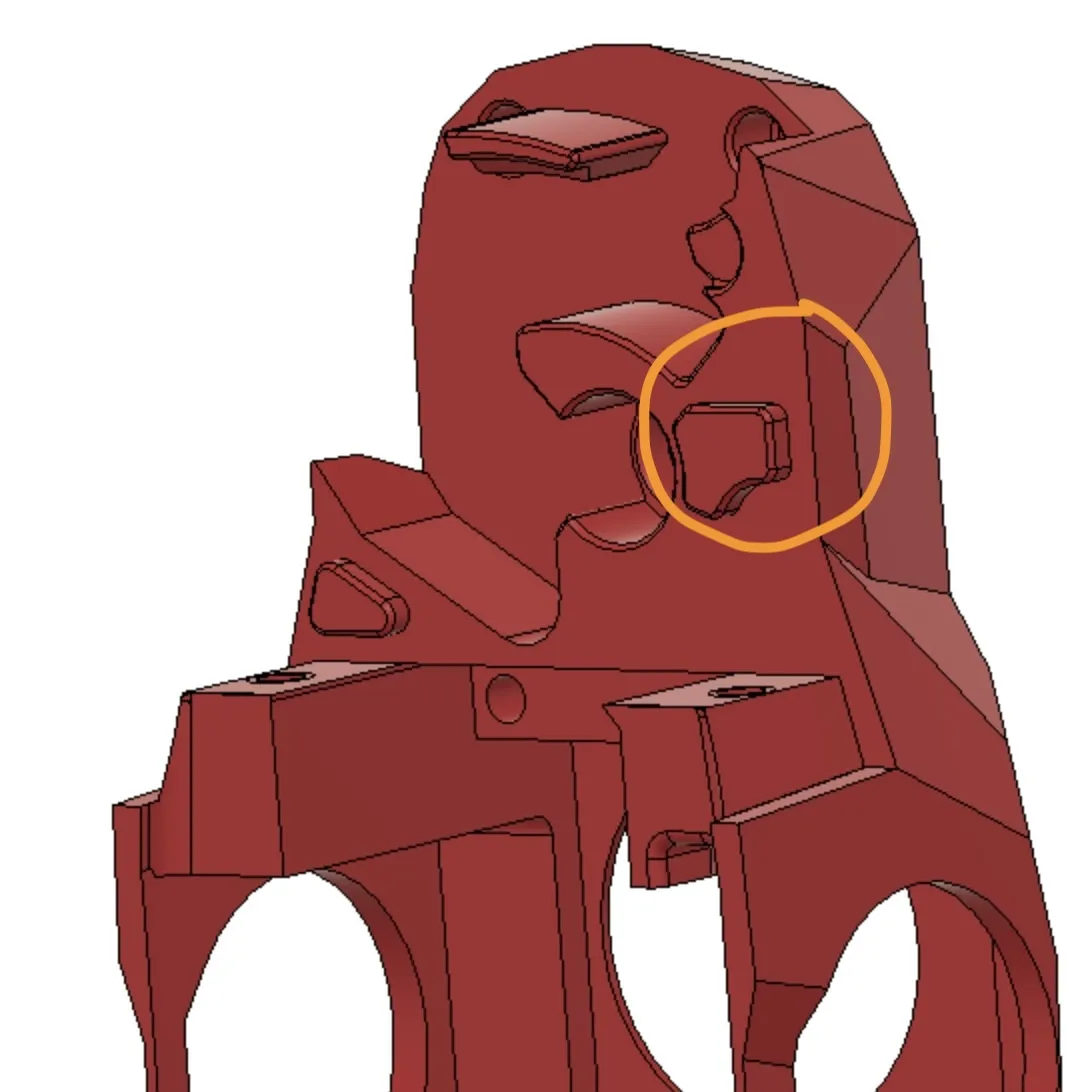

Front Cowling không cần phải in lại, chỉ cần cắt bằng dao hoặc bằng nhiệt phần được đánh dấu trong một bức ảnh. Điều này để tránh Front Cowling chạm vào microruptor.

Front Cowling không cần phải in lại, chỉ cần cắt bằng dao hoặc bằng nhiệt phần được đánh dấu trong một bức ảnh. Điều này để tránh Front Cowling chạm vào microswitch.

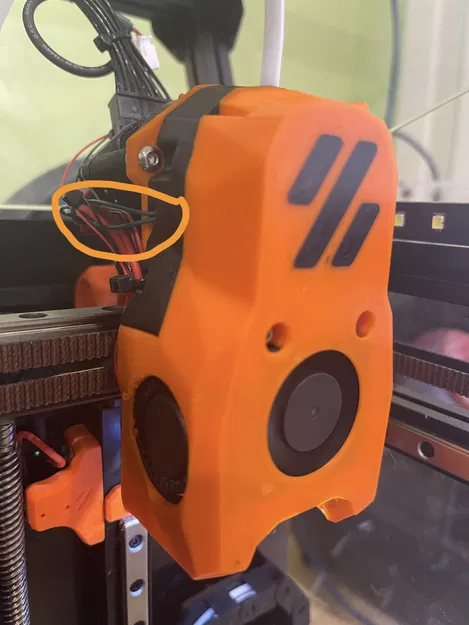

Khi đã lắp ráp xong, bạn có thể thấy trong bức ảnh rằng biến thể bên ngoài duy nhất là những dây màu xanh lá cây thoát ra từ một bên. Điều này dành cho phiên bản với ống PTFE thẳng, phiên bản có đầu nối ECAS04 cần một thay đổi nhỏ để có thể khớp tốt.

Khi đã lắp ráp xong, bạn có thể thấy trong bức ảnh rằng biến thể bên ngoài duy nhất là những dây màu xanh lá cây thoát ra từ một bên. Điều này dành cho phiên bản với ống PTFE thẳng, phiên bản có đầu nối ECAS04 cần một thay đổi nhỏ để có thể khớp tốt.
