Bộ Lắp Ráp Bơm RGB Trap - The Real Ghostbusters

Đã thêm các file piston với phần lõi được làm đầy để việc in ấn dễ dàng hơn cho những ai chỉ cần chức năng.

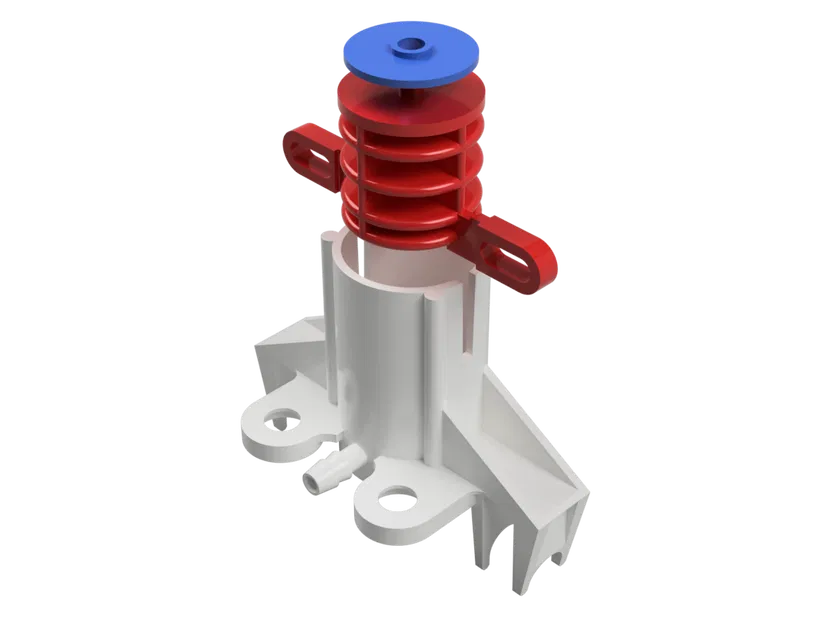

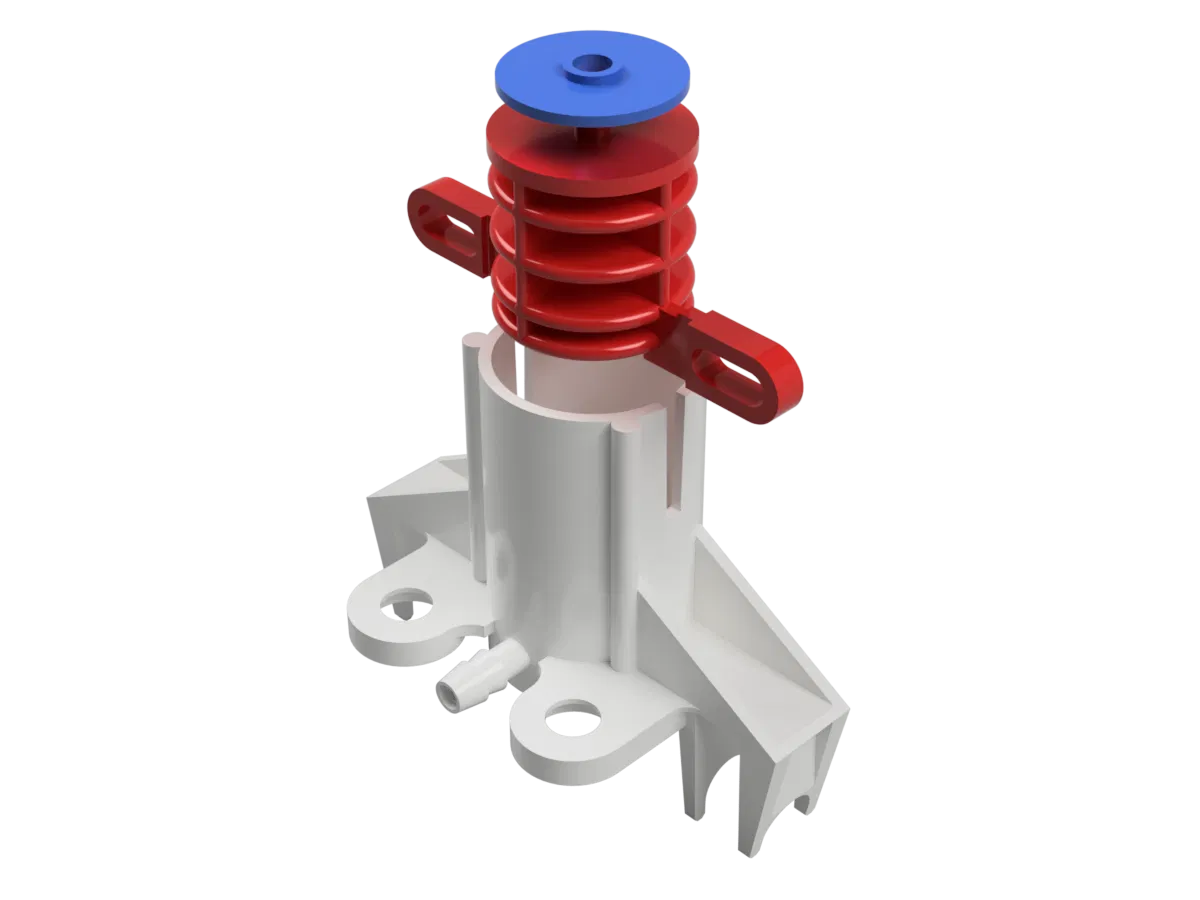

Đây là một mô hình của cụm bơm khí nén từ "The Real Ghostbusters, Ghost Trap" của Kenner sản xuất năm 1989.

Tôi đã mô hình hóa dựa trên một cụm hiện có, còn nguyên vẹn. Điều này sẽ cho phép bạn in các bộ phận thay thế để phục hồi món đồ chơi. Phần thân chính của cụm này thường bị nứt, khiến không khí rò rỉ ra khỏi xi lanh thay vì đẩy piston để mở cửa bẫy.

Có 2 phiên bản cho phần thân chính. Một phiên bản là bản sao của bộ phận thực tế và phiên bản kia là cùng một bộ phận nhưng không có núm vú để bạn có thể tự lắp đặt nếu muốn.

Các bộ phận đã được thử nghiệm trên máy in FDM và hoạt động bình thường.

Dự án GBFans

Gợi ý in ấn

Thân bơm

Thân bơm in tốt khi phần xi lanh mở hướng lên trên mặt bàn in, bật hỗ trợ. Phần in sẽ chỉ cần bắc cầu đáy xi lanh thay vì tạo hỗ trợ. Nếu slicer của bạn đặt hỗ trợ vào trong xi lanh, hãy đặt một khối chặn vào đó. In ngược lại (với chữ X hướng xuống mặt bàn in) sẽ khiến bạn phải gỡ bỏ nhiều hỗ trợ trên các bộ phận khá mỏng.

Piston bơm

Piston bơm tốt nhất khi in với các cánh dẫn hướng áp sát vào mặt bàn in. Bạn sẽ cần bật hỗ trợ cho các phần giữa. Đây là hướng in tốt nhất vì nó để lại bề mặt mịn nhất cho các khu vực tiếp xúc với thân bơm.

Lưu ý khi lắp ráp

Có một lớp màng nhựa giữa Piston bơm và Nắp piston bơm. Lớp màng này có đường kính 25mm, có lỗ ở giữa để vừa với phần nhô lên ở đỉnh piston. Màng phim có cảm giác tương tự như túi đựng thực phẩm. Trên bộ phận của tôi, còn có một ít mỡ xung quanh viền của màng phim.
